首先说明一下，本人并没做过智能音箱类结构，至于为什么会写有关智能音箱相关的内容，主要原因是想通过自己总结下智能音箱类硬件结构的共性点以及注意点，以便日后能用得上，在写本篇之前，本人也拆解过自己的音箱，但是为了寻找共性，通过网上查询不少资料，由于资料太杂太泛，看过后也容易忘记，故想亲自一个一个字敲下来加深印象，同时也加强理解。

智能音箱，相信很多人都有，也都用过，加上节前公司抽奖抽中的，本人已经有两个了，实际上两个音箱功能上并没有多大差别，就像不同手机一样，功能都差不多，主要差别在于配置的不同导致的体验不一样。比如说，语音方案不一样，可能就体现在唤醒成功率、语音识别、语义理解、拾音距离、降噪能力等的不同；扬声器的排布以及质量不同，所表现出来的音效、音质就不同；当然还有内容的不同，比如这一家的音箱音乐合作方是QQ音乐，另外一家音箱的合作方是网易云音乐，你让它播放同一首歌，两个音箱可能听到的不是同一个人唱的。

在智能音箱之前，已经出现过蓝牙音箱了，然而现在的智能音箱跟以前的蓝牙音箱有什么区别呢？以下是网上的回答：

1、首先是连接方式不同，蓝牙音箱内置蓝牙芯片，以蓝牙连接取代传统线材连接的音响设备，通过与手机平板电脑和笔记本等蓝牙播放设备连接，达到方便快捷的目的。而智能音箱主要是通过WI-FI连接相关设备，也就是说要通过网络联接相关设备。　

2、功能上不一样，蓝牙音箱采用的是我们非常熟悉的蓝牙无线连接方式，它在使用中需要手机+音箱才能实现音频播放，一旦脱离手机等将无法独立使用。比如蓝牙音箱与手机对连后，就接管了手机的音频播放，手机的所有声音都会由蓝牙音箱发出来。而智能音箱采用的是WI-FI网络连接方式，可完全脱离手机、平板等智能设备后自主播放各种影音，无需依附于任何外在设备，这也是它与蓝牙音箱在使用上最大不同。此外联上网的智能音箱，可以放歌、听新闻，查询天气，配合其它一些设备，它还可以实现家电的控制，一句话概括就是，智能音箱未来将有无限可能。

所以智能音箱就是一种具备语音交互，可提供内容服务、互联网服务，以及场景化智能家居控制能力的设备 。

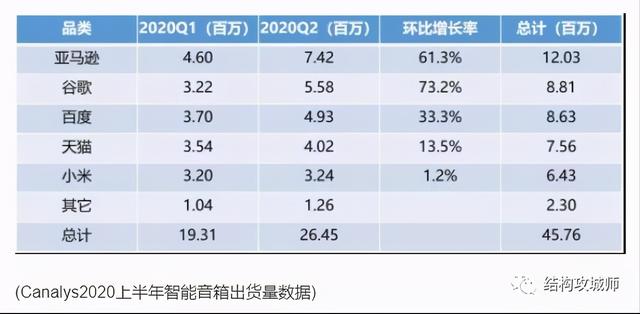

由于智能音箱有很大的想象空间，所以国内外巨头都争相进入这个行业卡位。

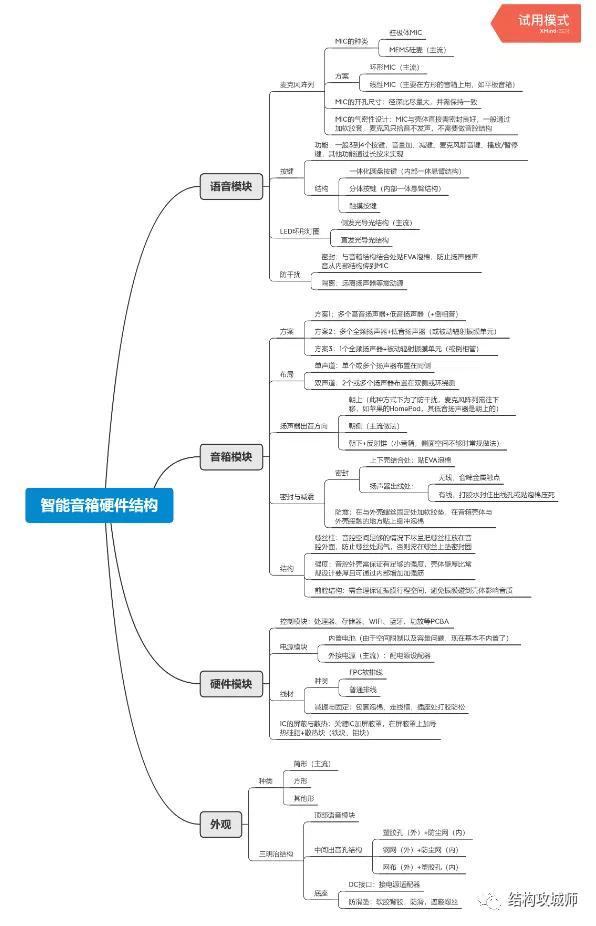

智能音箱跟蓝牙音箱在结构上的最大差别就是多了语音模块，由于语音模块的硬件结构要求，导致了目前智能音箱的结构形态的差别不大。以下是我个人通过脑图的方式总结了智能音箱硬件结构相关的知识点，如看不清可以点击图片放大查看。

由于内容太多，以下我只针对几个方面进行详细介绍。

01 麦克风阵列

麦克风阵列，从字面上，指的是麦克风的排列，也就是说由一定数目的声学传感器(一般是麦克风)组成，用来对声场的空间特性进行采样并处理的系统。

通俗地讲就是相当于在音箱上加了耳朵，这样音箱就会听到声音、并理解声音、最后进行反馈。

目前市场上成熟的麦克风阵列方案的主要包括：科大讯飞的2麦、4麦和6麦方案，思必驰的6+1麦方案，云知声(科胜讯)的2麦方案，以及声智科技的单麦、2麦阵列、4(+1)麦阵列、6(+1)麦阵列和8(+1)麦阵列方案等。

市场主流的智能音箱一般都有4麦以上，那为什么要这么多个麦，一个不行吗？

当然可以，但是效果会很不好，主要是应用场景的不同，方案就不同，单麦方案只要应用在近距离的场景下，如手机语音，如果应用在远距离场景下，这样的场景下会存在大量的噪音、混响以及回声，试想一下，如果只有一个麦，在麦和人的半径距离上，麦接收到声音时差是一样的，音箱就很难分辨谁跟它说话，距离越远效果越差。如果有多个麦，不同麦就收到声音的时差就不一样了，这时会形成一个波速区域，区域外的视为噪音，并通过算法抑制去除，这样麦克风就可以分辨方向，当然也是有精度范围的，但是，麦越多，定向精度越高。这时，又有个问题，如果在同样的距离，不同的方向，2个人同时说话，音箱到底听谁的，所以这里别人发明了一个唤醒的方法，就是每次都需唤醒一次，哪个方向上的人唤醒了音箱，音箱就先听谁的，这也是目前智能音箱的一个缺点：就是不能同时分辨两个以上的人声。这样
