前言

玩转ECharts系列,主要为大家讲解我们基于ECharts如何实现企业级大屏项目中较为常用的各种“奇奇怪怪”的图表,接下来我们将通过几篇文章从基础图表开始为大家详细讲解实现这些图表样式的一些“小心机”。

分享计划

  1. 《如何实现顶端装饰》
  2. 《如何实现动态的label颜色》
  3. 《如何实现自定义的icon》
  4. 《如何实现环形渐变》
  5. 《如何实现1/2圆的玫瑰图》

导读

阅读完此文,你会了解基于ECharts:
1、如何实现各种形状的条形图顶端装饰
2、如何实现环形图的矩形装饰

背景

顶端装饰:顾名思义是在图形的端点处添加一些装饰形状,本文包含“矩形装饰”、“圆形装饰”、“图片装饰”。

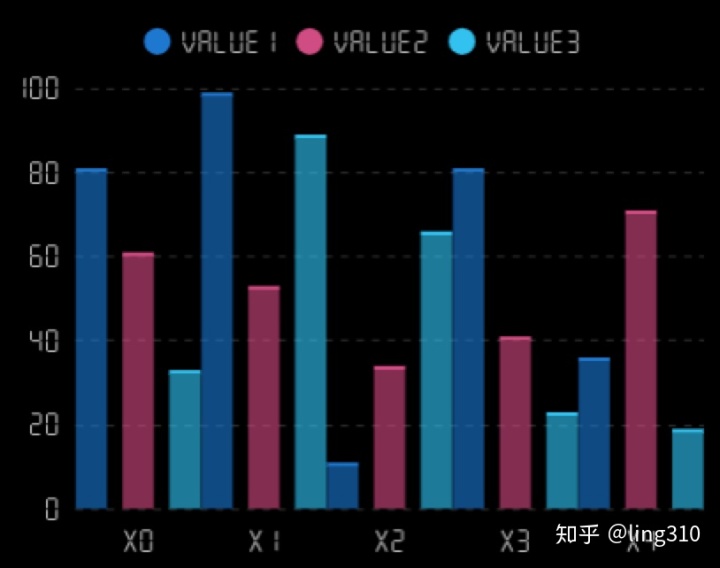

如图所示,条形图是我们常用的图表,为了增加柱子的美观性,在柱子顶端添加”矩形装饰“,这该如何实现呢?


基础实现


按照最简单的实现方式,可以采用stack来实现。

参考示例:https://gallery.echartsjs.com/editor.html?c=xiSTuV9HHr&v=1

option

但是这样做容易带来几个问题:

1)装饰的高度是由传入的数值经过ECharts自身的算法转换后得到的,不利于灵活的应对数据动态变化的情况;

2)根据不同的实现标准(以装饰顶端还是低端作为读数标准),数据处理和代码实现修改麻烦;

3)需要大量额外的处理来保障在交互响应时装饰与数据bar本身被视为一个整体,比如鼠标移动到装饰上时会出现独立的tooltip;

4)容易影响坐标轴的展示效果,比如上例中y轴的最大值应为100,但显示为120。

为了解决这些问题,笔者推荐使用自定义的方式来实现。

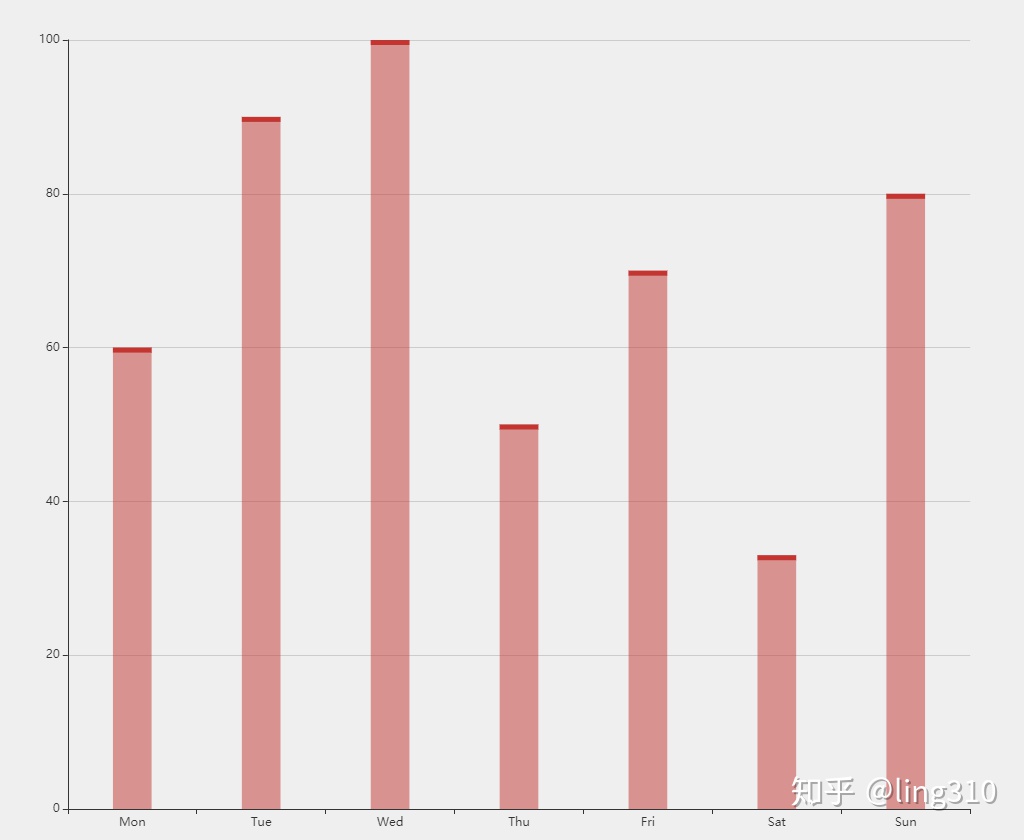

参考示例:https://gallery.echartsjs.com/editor.html?c=xgXJrYsd7z&v=7

function renderItem(params, api) {
    const topCenter = api.coord([api.value(0), api.value(1)])
    const height = api.size([0, api.value(1)])[1]
    const width = api.size([0, 1])[0] * 0.3;
    const ceilHeight = 10


    return {
        type: 'group',
        children: [{
                type: 'rect',
                shape: {
                    x: topCenter[0] - width / 2,
                    y: topCenter[1],
                    width: width,
                    height: height
                },
                style: api.style({
                    opacity: 0.5
                })
            },
            {
                type: 'rect',
                shape: {
                    x: topCenter[0] - width / 2,
                    y: topCenter[1],
                    width: width,
                    height: ceilHeight
                },
                style: api.style()
            }
        ]
    }
}


option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    series: [{
        data: [60, 90, 100, 50, 70, 33, 80],
        type: 'custom',
        renderItem: renderItem,
    }]
}

可以看到,通过调用回调函数的参数params和api,就能动态的获取矩形的宽高和位置。之后,可以按需直接给定装饰的高度,而不用考虑如何配合ECharts预置的计算方法来保证效果了。

当然,在实际使用时,柱状图往往是由多组series组成的。下例展示了如何对这种情况进行计算。同时,为了保有ECharts柱状图的动画效果,这里采用type. bar和type.custom混合的方式来实现。

参考示例:https://gallery.echartsjs.com/editor.html?c=x6eewnhHrH&v=4

const customSeriesLength = 3
const xAxisData = ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
const colors = ["#1576d2", "#d14a82", "#26c1f2", "#a166ff", "#9C2BB6"]
const barWidth = 0.2 // 柱条占比
const barGap = 0.2 // 不同系列的柱间距离


function renderItem(params, api) {
    const ceilHeight = 5 // 装饰的高度
    const topCenter = api.coord([api.value(0), api.value(1)]) // 顶点中心
    const unitWidth = api.size([0, 1])[0]
    const height = api.size([0, api.value(1)])[1] // 高度
    const width = unitWidth * barWidth; // 宽度


    const unitGapWidth = barGap * barWidth * unitWidth
    const GapsWidth = (customSeriesLength - 1) * unitGapWidth
    const showWidth = GapsWidth + width * customSeriesLength
    const decorateIdx = parseInt(params.seriesName.split('_')[1]) // 绘制时的排序
    const xPosi = topCenter[0] - showWidth / 2 + decorateIdx * (width + unitGapWidth)
    return {
        type: 'rect', // 装饰
        shape: {
            x: xPosi,
            y: topCenter[1],
            width: width,
            height: height > ceilHeight ? ceilHeight : height
        },
        style: api.style()
    }
}


let series = []
for (let i = 0; i < customSeriesLength; i++) {
    const data = xAxisData.map(d => ~~(Math.random() * 100))
    const color = colors[i]
    series.push({
        name: 'basicRect_' + i,
        type: 'bar',
        barWidth: barWidth * 100 + '%',
        barGap: barGap * 100 + '%',
        data: data,
        itemStyle: {
            opacity: 0.5,
            color: color
        }
    })
    series.push({
        name: 'decorateRect_' + i,
        type: 'custom',
        renderItem: renderItem,
        data: data,
        zlevel: 2,
        itemStyle: {
            color: color
        }
    })
}


option = {
    xAxis: {
        type: 'category',
        data: xAxisData
    },
    yAxis: {
        type: 'value'
    },
    series: series

扩展实现

柱状图其他形状的装饰

知道了如何计算位置信息,那么想要再做一些别的效果也就不在话下了。不论是想要顶个球,还是顶瓜瓜,想顶什么就顶什么。

参考示例:https://gallery.echartsjs.com/editor.html?c=x1JrLwF7dO&v=6


饼图末端矩形装饰

基于同样的设计逻辑,我们还可以在环形图中也加入这样的装饰效果。

需要注意的是,饼图的装饰需要使用极坐标系polar来构建。而此时api.coord、api.size返回的是极坐标系下柱状图的相关参数,因此不能直接使用。

参考示例:https://gallery.echartsjs.com/editor.html?c=x_EocBD0B5&v=2


实例展示

这里有一些我们在实际应用中使用的的效果,抛砖引玉,为大家设计时提供一个思路。
