什么是 RFPro ?

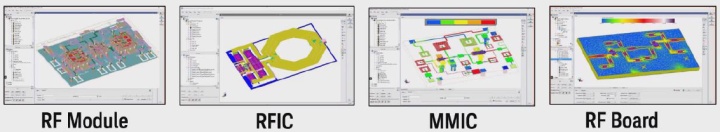

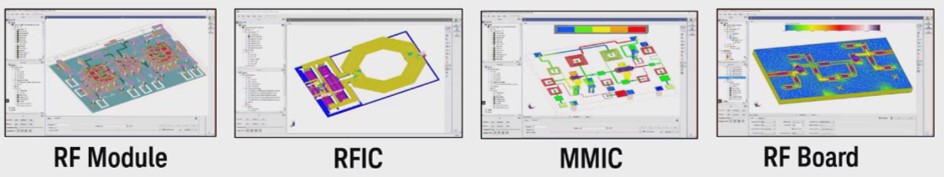

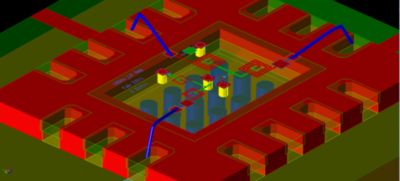

RFPro 是可以集成在 ADS 或 Virtuoso 平台上的电磁求解工具。内置经典的 Momentum 与FEM 算法,主要针对射频电路应用。可以完成射频印制电路板,各类工艺芯片,射频多功能模块的快速电磁求解。


当我们对射频电路进行仿真时,需要关注PCB走线的寄生效应,同时需要考虑射频元件( LCR ,或S参数)电路特性。如果需要获得准确的电路仿真结果,需要进行场路联合仿真。RFPro这一全新平台可以提供更快速的场路仿真解决方案。

简单的射频 PCB

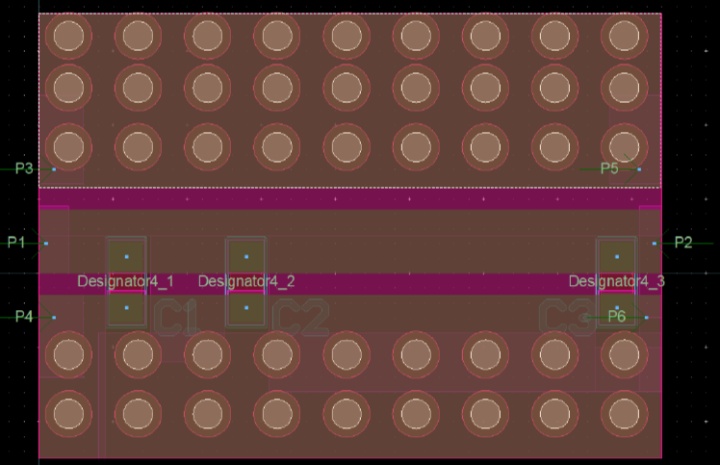

下图是简单的射频匹配电路的PCB,通过ODB++格式导入得到。我们在匹配网络两侧添加激励源,其中P1,P2为激励端口,P3,P4,P5,P6是参考地。


设置元件电路属性

导入的PCB中会包含部分元件信息,如果需要进行场路联合仿真,这些元件是需要包含电路属性的。

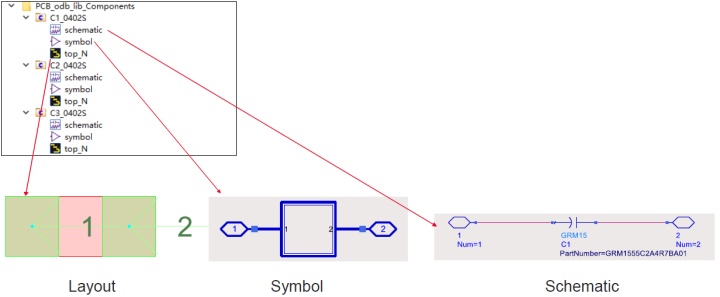

完整的元件模型如左图所示,需要包含schematic,symbol, layout,如果导入后元件未包含这三部分,那么需要手动补齐在默认情况下,三者的网络将通过数字的方式的关联起来。

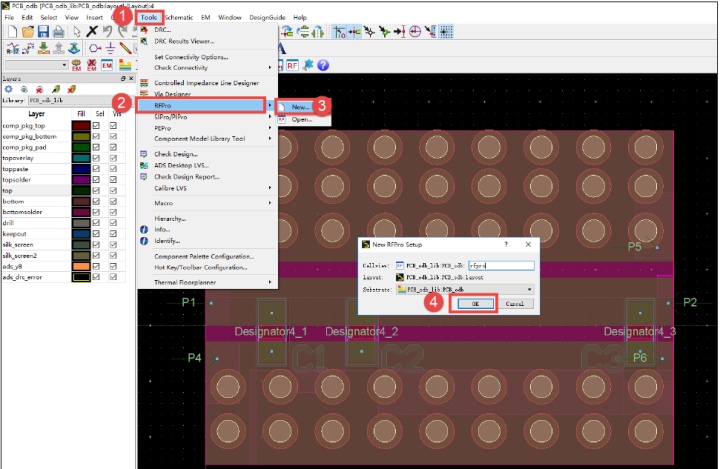

启动 RFPro

在 ADS 版图设计界面中,打开RFPro去完成后续的场路联合仿真:

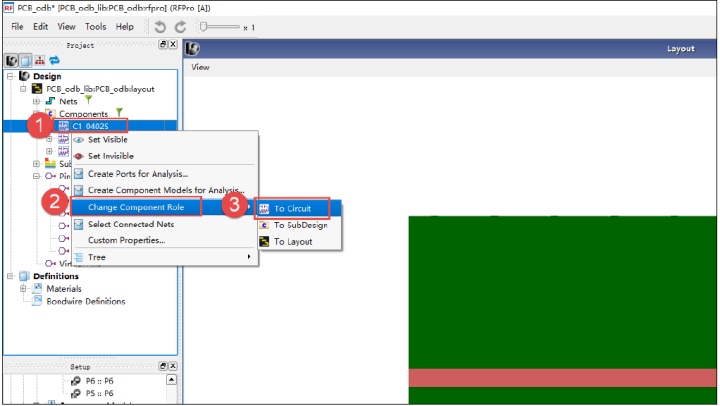

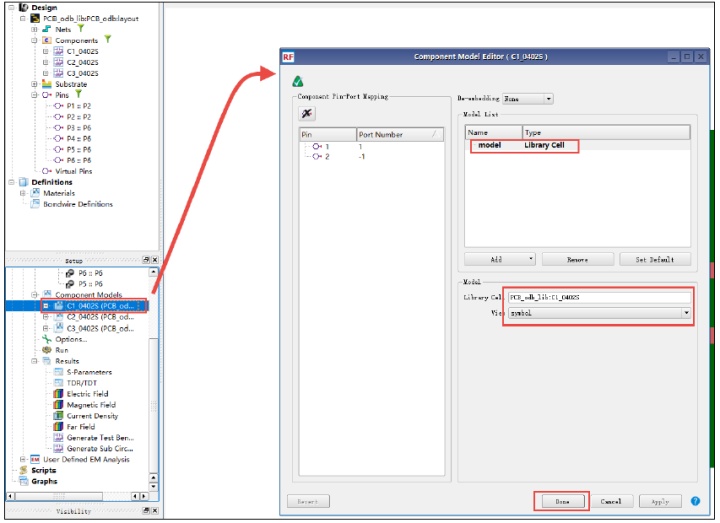

将需要进行场路联合仿真的元件更改属性


将元件拖拽到 Component Models

确认元件电路属性为 Library Cell

确认三个元件设置均为Library Cell:

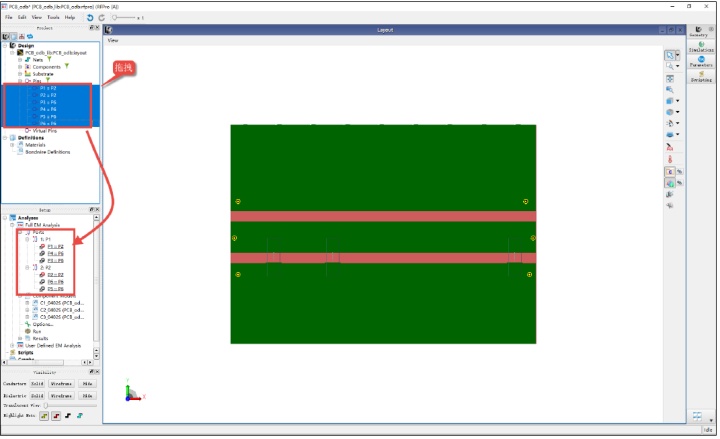

设置端口

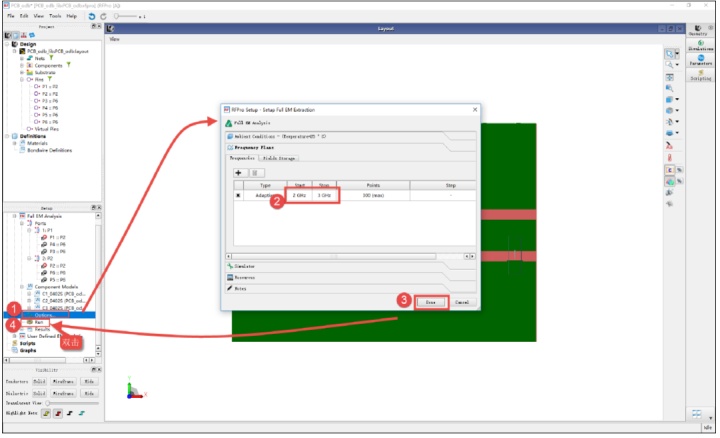

设置频率进行仿真


仿真完成

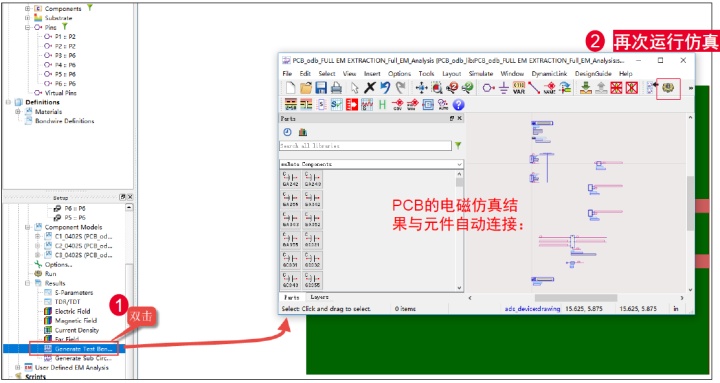

仿真完成后,双击Generate Test Bench,会将仿真结果一键回到原理图中,在原理图中再次运行仿真:

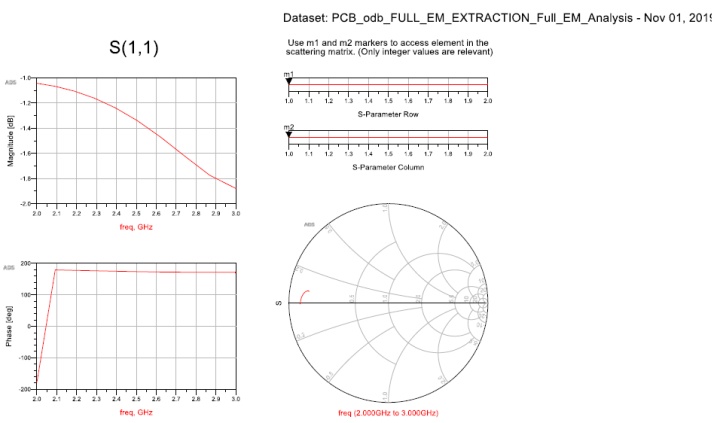

查看结果

此时的仿真结果是包含PCB电磁求解与电路元件的联合仿真结果:


结论

  1. RFPro 提供一种更方便的场路联合仿真方法,本文总结了其中一种使用Library Cell的方式
  2. 本文中使用的理想 LCR 元件,实际设计中,该元件可以替换为供应商 PDK,测量 S 参数等数据,联合仿真的方法仍然相同
