CAD删除重叠的碎线段

软件安装 | 应用技巧 | 图库资料 | 视频教程

▼

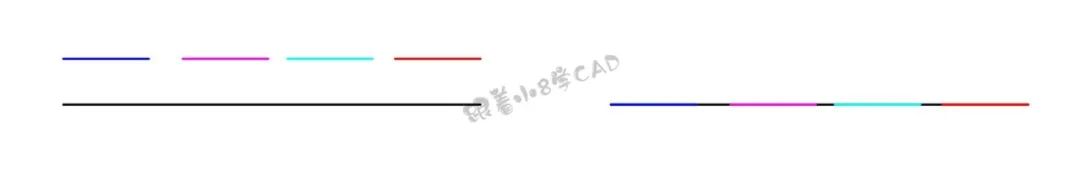

●实际工作中，很多时候用于绘图习惯的不同，很多图纸会出现一条线段上有多条破碎线段的情况，在进行后期编辑[合并]或者[计算]的时候很不方便，这也提醒我们要养成良好的绘图习惯；

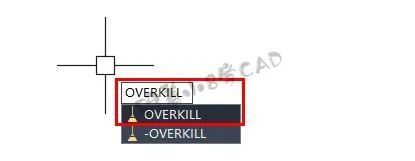

1、高版本CAD自带的功能删除重复对象，快捷键[OVERKILL];

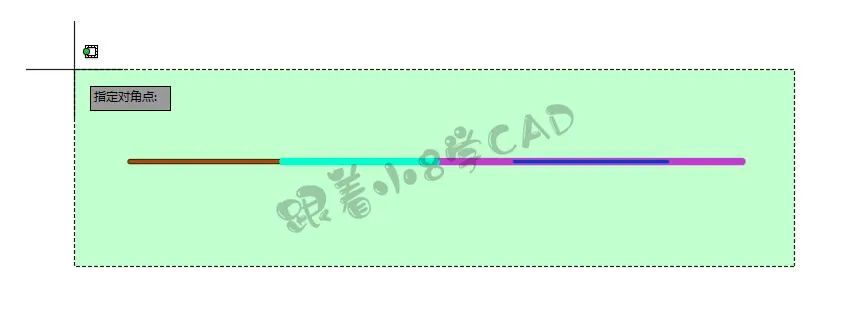

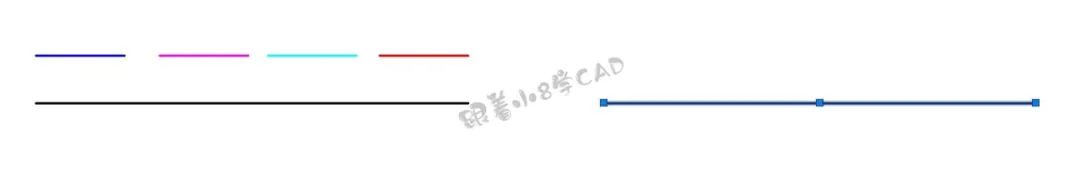

2、根据命令栏提示，选择需要进行清理的线段对象[共5条线段重叠在一起]；

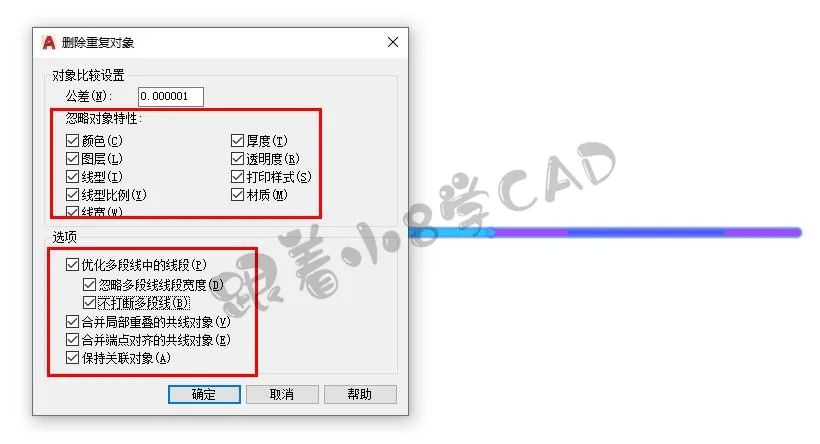

3、拾取线段之后，显示出设置面板[删除重复对象]；

4、命令栏提示[4个重叠对象或线段已删除]；

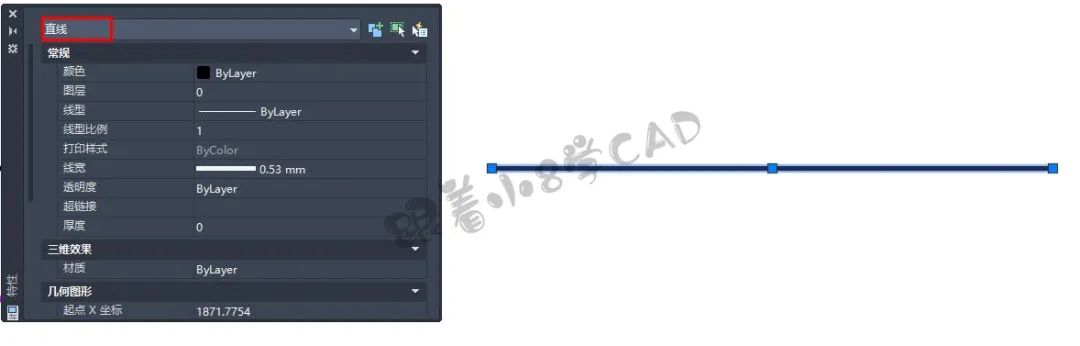

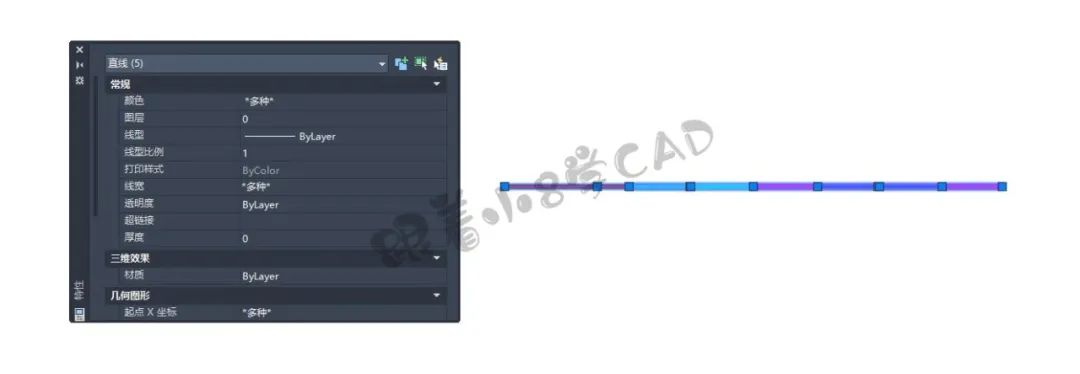

5、再次查看属性，只剩下我们需要的一条独立线段对象；

6、使用删除重复对象，可以快速的清理掉多余的碎线段，只留下我们最需要的；
