很多小伙伴刚学CAD不久，对于一些CAD中相似的概念还傻傻分不清，特别是有一些名字翻译成中文之后是一样的，但功能却不一样的概念，特别容易混淆，今天小编就来给大家简单地区分一下这些容易混淆的概念，帮大家更好地学习CAD！

1、世界坐标系和用户坐标系

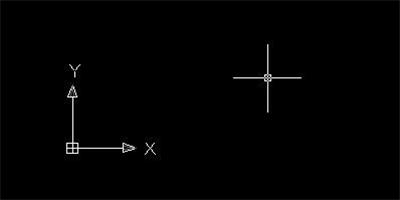

我们在CAD中绘图，是离不开坐标系的，不过很多初学的小伙伴对于世界坐标系和用户坐标系这两个东西不是很能理解。其实，简单的说，世界坐标系WCS就是一个初始坐标系，是我们在CAD这个虚拟空间中的基准，它不是不能改变方向、原点等参数的；而用户坐标系UCS是我们为了画图的方便自己创建的一个坐标系，能够改变原点、旋转角度、位置等，可以被自定义。

2、视图缩放和图形缩放

在CAD中，Zoom和Scale都被翻译成缩放，但其实这两个缩放却是不同的。

Zoom(z)指的是视图缩放，简单地理解就是把CAD的窗口当做是一个镜头，而Zoom命令的功能就是拉近看或放远看，虽然肉眼看到的图形大小会有变化，但实际的图形尺寸并不会改变。(sc)

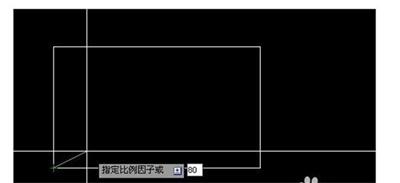

Scale(sc)指的是图形的缩放，是会直接改变图形的大小的，而且是按比例进行缩放。

3、拉伸

在CAD中，Stretch和Extrude这两个功能也被翻译成一样的中文——拉伸，但这个两个拉伸也是有区别的！

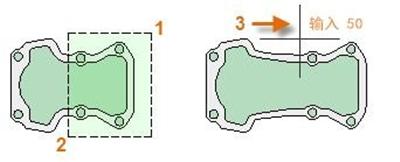

Stretch(S)：指的是对二维图形的拉伸，选中图形的局部进行操作的话就是局部拉伸，选中整个图形进行操作的话，整个图形就会被移动。

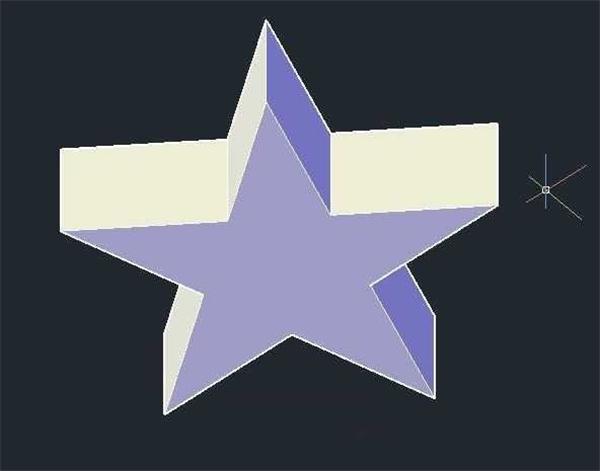

Extrude：指的是将一个二维图形拉升成三维图形，也就是把一个横截面拉升出一个高度，变成立体图形。

4、比例

在CAD中有很多的比例，例如全局比例因子、当前对象缩放比例、线型比例等，很多小伙伴都不懂这些比例有什么作用。

全局比例因子：假设我们的吧这个比例设置为100，那么我们的图纸中所有线型比例都会再乘上这个比例，比如本来比例是3的线型救会变成300，这个功能经常用于打印的时候，吐过一些图形太小或太大，我们就可以通过全局比例因子来调整。

当前对象缩放比例：在线型资源管理器中，我们设置完这个比例之后，就会应用于之后绘制的所有线型的比例，但不会影响大之前我们绘制的那些线型比例。

对象线型比例：这就是每个对象自己的线型比例了，我们可以在属性框里对其进行修改。

这些概念你都区分清楚了吗？还有什么问题的话，可以在评论区提问哦！
