红外接收头图片_简析红外线接收头的代换

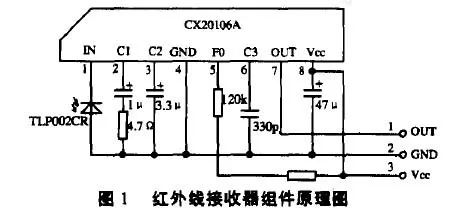

早期生产的彩电,遥控接收系统的光电转换过程一般运用红外线接收器组件,尽管不同厂家,即是相同厂家的不同型号机型所选用的系统也不同,但各个遥控系统的工作原理、控制过程却相似。如广泛采用的M50436-560P遥控接收系统,红外线接收器组件由红外线接收二极管TLP002CR,前置放大器CX20106A和外围阻容元件三部分组成(如图1所示)。

红外线接收头是个灵敏度格高的红外线发光二极管,它将接收的含有指令的红外线车变成相应的高频脉冲电流——编码脉冲信号(PWM)输入到CXA20106A的1脚,经过内部电路放大、检波和整形后,由7脚输出指令编码脉冲。整个组件用铁壳屏蔽封装后,有三个引出脚:1脚是脉冲PWM输出端;2脚为接地;3脚是+5V电源。


近年来生产的视听产品,遥控接收系统普遍采用由德律风根公司生产的结构简单、搞干扰性能强、控制灵敏度高、遥控接收距离更远的一体化红外遥控接收前置放大器HS0038,其显着特点是:光电转换和前置放大器一体化封装,输出信号可直接送入微处理器,故俗称一体化接收头。为适应不同厂家的需要,从体积上看又有大小之分,但引脚功能不同。

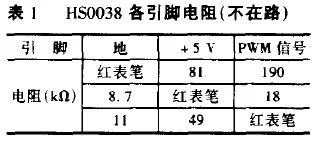

检测时用指针式万用表R×1KΩ档固定某一笔不动,用另一支表笔一共进行六次测量,比较测量结果,其中阻值最小的一次,黑表笔接的就是接地脚GND,红表笔接的就是电源脚VCC,剩下的一下脚便是PWM信号输出脚OUT(见表1)。经测量,面对受光面(有一个小凸起的一面)从左至右,大号一体化接收头:1脚为地;2脚为电源;3脚为PWM信号输出(见图2)。小号一体化接收头:1脚为PWM信号输出;2脚为地;3脚为电源(见图2)。



一体化接收头的功能与红外线接收组件的功能完全相同,维修时只要注意分清楚其引脚功能,它们之间就可以互相代换。安装前应检测与表1所列数据比较无异常后,将受光面正对前面板安装(否则遥控距离将缩短或出现遥控不耿的故障。)如果所换用的接收头脚位排列与电路板上脚位功能排列不同,需要采用绝缘管套上并撇弯脚后对应功能脚位安装即可。
