服务器电源在数据中心供配电系统中起着关键作用。理解其非线性负载特性、额定输入电压和电流以及输出功率对设计至关重要。服务器电源容量通常小于铭牌功率的80%，考虑冗余电源系统可提高可靠性，例如采用电流共享的均分冗余设计，确保热插拔和不间断运行。双电源服务器与2N/2(N+1)供电结构匹配，提供独立的能源路径，降低单点故障风险。
服务器电源是整个数据中心供配电系统建设的出发点和归宿点，了解服务器电源的相关特性对于数据中心的供配电系统建设具有基础的意义。
(1)负载电源框图

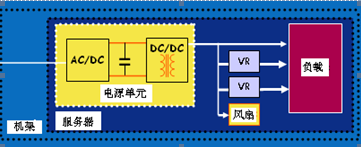

图 IT设备电源拓扑示意图
服务器设备电源框图如图所示，主要是以交流/直流(AC/DC)型开关电源的形式存在，其输入特性呈现典型的非线性负载的特性。
(2)服务器电源容量
考察业界某知名厂商的一款电源的铭牌：
图 业界某知名厂商的一款电源的铭牌
此处需要强调的是：INPUT(输入)中220V是服务器电源额定输入电压而4A指的是最大额定输入电流能力，表征电源在最低输入工作电压时的最大输入电流能力。
OUTPUT(输出) 250W MAX，这个参数表征服务器电源最大输出功率，这个参数通常只有在服务器电源铭牌上才能看到，因此这个参数也被称为铭牌功率(Nameplate Rating)，这个参数是容量设计时通常参考的数值。
但是负载的容量并不直接等同于服务器电源的最大输出功率。

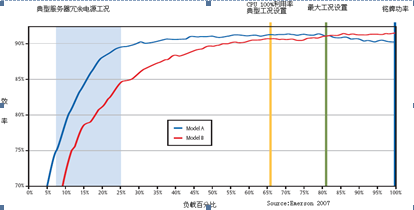

图 服务器电源容量与效率曲线
如上图，右平面从右至左有三根垂直的直线，对应服务器的三种工况：
铭牌功率：指的是服务器电源铭牌功率。
最大工况设置：指的是服务器系统工作在最大用电负荷时耗电功率。
CPU 100%利用率典型工况：CPU工作在100%利用率时耗电功率。
从图中可以注意到服务器最大的功率消耗是铭牌额定值的80%，这是因为服务器厂家在选择电源时也宽放了大致20%的裕量。而CPU 100%利用率典型工况是铭牌额定值的67%。
因此，在具体的设计工作中，这种裕量和工况差异也建议设计者纳入考虑。
(3)服务器电源冗余
服务器设备中广泛使用两个或两个以上的电源同时供电，这种多电源供电技术的名称为“冗余电源(Redundant Power supply)”。
典型应用是均分冗余。系统正常工作时，控制模块通过调整各电源的工作参数，使系统均衡地使用每个电源模块——每个电源模块向系统提供相同的电流，这种工作模式称为“电流共享”；或者控制受控调节器使得某一个/组电源工作，其余个/组电源备份。
冗余电源系统中的每个供电模块均可以热插拔，一旦某个供电模块损坏，就能在不停电情况下完成维修工作，而丝毫不影响系统的正常工作。热插拔(hot-swapping)是指将模块、板卡或电源等设备带电“接入”或“移出”正在工作的机器。
服务器冗余电源系统最终都可以归结到双电源系统上。如果双电源服务器的每一路电源都能够通过独立的供电路由独立的能量源取电，就能够获得高可靠性。
UPS系统(服务器的能量源)，其传统供电方案，如单机/串联热备份/N+1直接并机等都不能做到能量源相互独立，与之相配套的供电路由也相应的无法独立，也就是说每个环节都存在着明显的单点故障，因此无法和服务器的双电源结构进行匹配。所以，2N/2(N+1)的供电结构正是基于服务器冗余电源结构而兴起的供电解决方案。
