当柱计算长度系数不能直接用规范公式或表格得到时，通常的做法是采取屈曲分析的方法得到柱的欧拉临界力，然后由欧拉公式反算柱计算长度系数。穿层柱、巨型框架柱、异形柱都可采用这种方式。

上图体育馆，外柱为折柱，求其计算长度系数。立面折柱1，在其两端施加1kN集中力进行屈曲分析。

1、弹性屈曲分析得到柱屈曲荷载 Ncr

2、欧拉公式反算柱计算长度系数

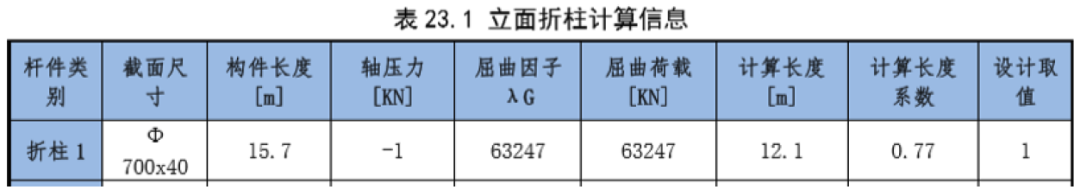

由上表，折柱1计算长度系数为0.77。

此计算仅在折柱1两端施加荷载，未考虑其它杆件的荷载作用，因此夸大了其它杆件对折柱1的支承7889作用，使折柱1的计算长度系数算小了。

看下面的案例，选自陈绍蕃先生的“稳定指南”。

单层框架，梁柱惯性矩I相同，即两根柱通过框架梁相互得到很好的支持。

图a，两柱顶加相同的力N，可得到柱计算长度系数μ=1.17，两柱μ相同。

图b，左柱柱顶加荷载N，右柱加αN，α≤1。

下表为左柱计算长度修正系数χ表。ρ=1，表示左右柱I相同。

α=1，χ=1，为图a情况，左右柱μ=1.17；

α=0.5，χ=0.87，左柱μ=1.17×0.87=1.02，含义为右柱受力小，可以帮左柱，使左柱临界力提高；

α=0，χ=0.71，左柱μ=1.17×0.71=0.83，含义为右柱不受力，全力帮左柱，大幅提高了左柱临界力。

由此可见，用屈曲分析求柱计算长度系数，应对结构整体施加与设计工况相符的荷载，如恒+活。
