在此处Excel导入cad的方法主要是利用将你要完成的工作通过Excel转换成N条命令,然后交给cad来执行,以达到目的。以下是举例:根据已知的点、文字的Excel表格信息导入到CAD中。后附
CAD展点及点号标注模板程相阁——变字高.xls
1.EXCEL中测量坐标和CAD坐标转化
测量X,Y——>CADY,X

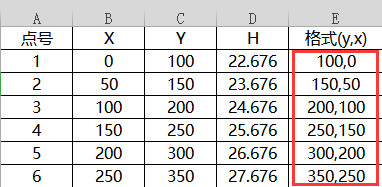

EXCEL公式:E2=C2&","&B2
2.利用EXCEL中的数据向CAD批量画点

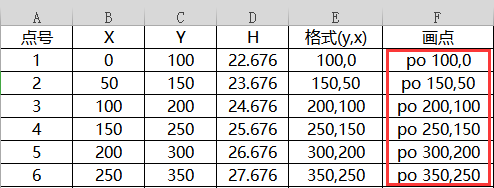

EXCEL公式:F2="po "&E2&""
复制F列第2行及以后的数据,在CAD命令行进行粘贴。

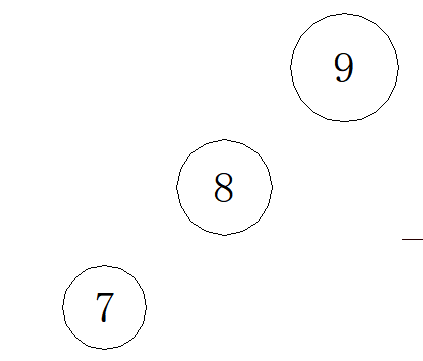

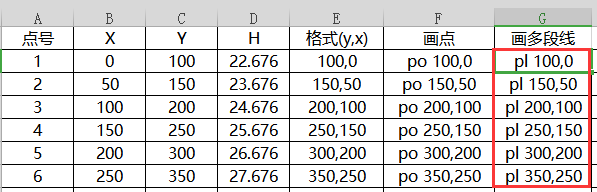

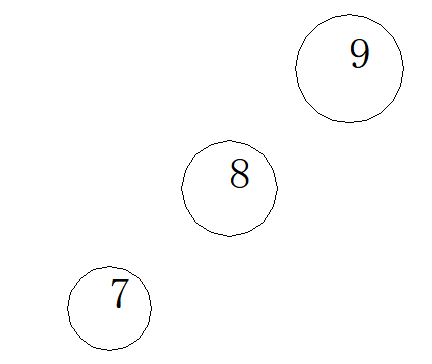

3.利用 EXCEL中的数据向CAD批量画多段线 EXCEL公式: G2="pl "&E2&"" 复制G列第2行及以后的数据,在CAD命令行进行粘贴。 3.利用 EXCEL中的数据向CAD批量标注 3.1标注文字中心和坐标中心一致 -text j mc XCAD,YCAD 字高 旋转角度 文字内容 3.2标注文字左下角和坐标中心一致 -text XCAD,YCAD 字高 旋转角度 文字内容 4.利用 EXCEL中的数据向CAD批量画圆 4.1利用圆心和半径画圆 _circle XCAD,YCAD 半径 4.2利用圆心和直径画圆 _circle XCAD,YCAD d 直径 5.利用 EXCEL中的数据向CAD批量画矩形 利用左下角坐标和长、高 _rectang XCAD,YCAD @长,高文件下载:CAD展点及点号标注模板程相阁——变字高.xls
链接:https://pan.baidu.com/s/1nQdL1LznbiTSy-Kn9tsZ9g
提取码:5m7p
