修改蓝牙耳机按键映射_拆解报告：QCY T4 TWS蓝牙耳机

QCY品牌创立于2009年，以 “乐在其中” 为核心产品理念，旨在创造舒适且具有潮流性的无线产品，其中Q代表Quality品质，​​C代表Creative创造，Y代表Young年轻。

QCY的产品以较高的性价比在国内乃至世界范围内都取得了不错的销量，其总公司和乐电子为小米真无线耳机提供代工服务。 此前我爱音频网曾经拆解过QCY T1S TWS蓝牙耳机(无线充电版)、QCY T1青春版真无线蓝牙耳机、QCY Q29 TWS真无线蓝牙耳机、QCY-L2主动降噪无线挂脖耳机共四款产品。

此次我爱音频网要拆解的是QCY T4 TWS蓝牙耳机，与T1系列一样也是主打百元入门级真无线耳机市场的产品，不过T4主打游戏模式超低延迟功能，内置6mm动圈单元，支持安卓系统的弹窗功能，支持通话降噪、按键控制和唤醒语音助手等功能。

下面就通过我们的详细拆解来看看这款产品的内部结构吧~

一、QCY T4 TWS蓝牙耳机 开箱

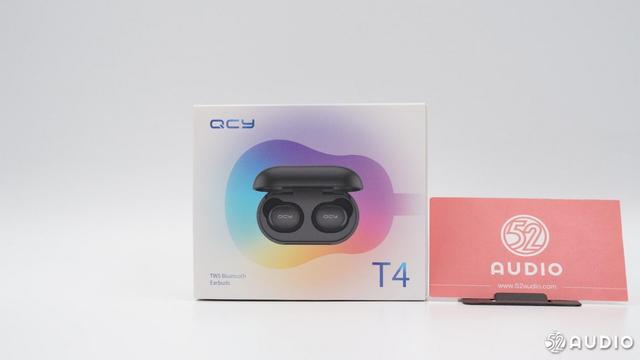

包装盒风格与T1系列相比更加多彩，左上角为QCY的品牌Logo，底部是产品名称“T4 TWS蓝牙耳机”，耳机和充电盒的渲染图占据主要位置，外圈彩色图案形似一把吉他。

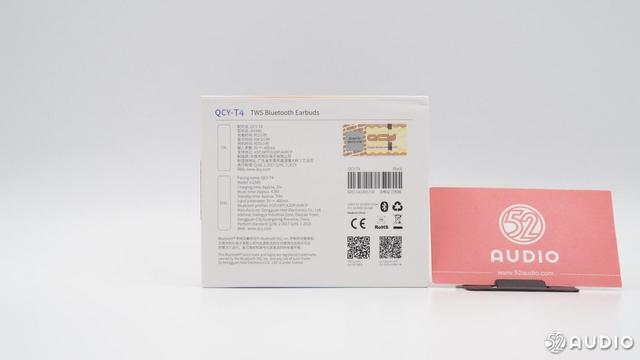

包装盒背面是一组中英文对照的产品信息，主要内容有：QCY T4 TWS蓝牙耳机，音乐播放时间约4.5小时，输入参数5V⎓400mA，支持协议：HSP/HFP/A2DP/AVRCP，制造商：东莞市和乐电子有限公司。此外还有一些认证信息和防伪查询信息等。

包装盒内物品，耳机及充电盒、充电线、附赠耳塞以及使用手册。

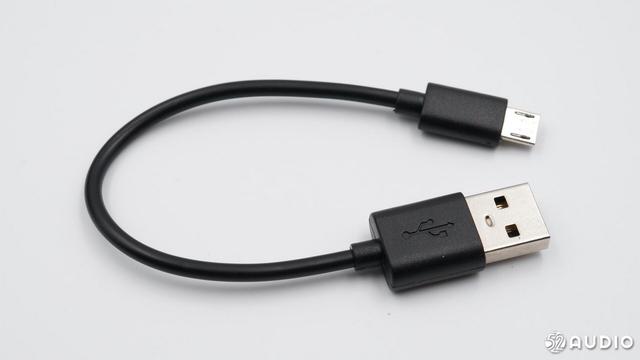

充电线为USB-A to Micro-USB 接口。

附赠了两对不同尺寸的硅胶耳塞，加耳机上面的共有三对。

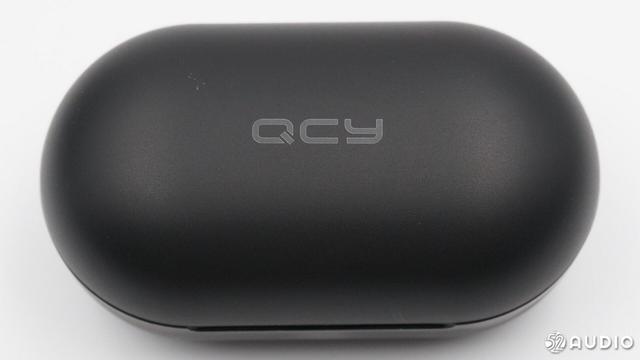

充电盒是比较常见的“肥皂盒”型，外壳为磨砂手感，顶部印有QCY的品牌Logo。

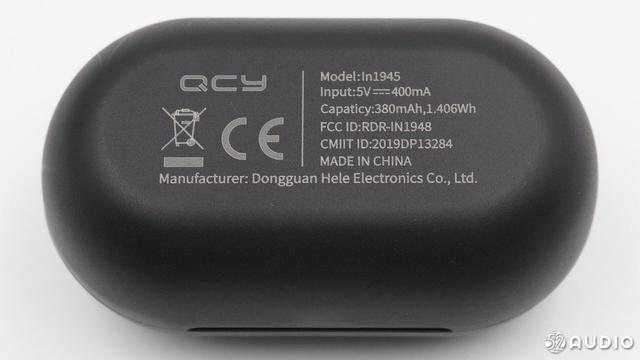

充电盒底部信息，型号：In1945，输入：5V⎓400mA，电池容量：380mAh，1.406Wh。

充电盒背部的Micro-USB充电接口。

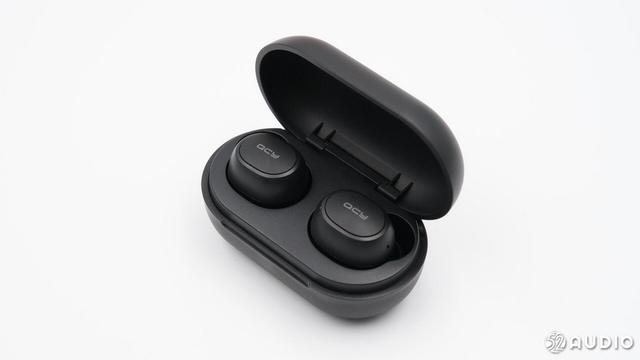

耳机位于充电盒的状态。

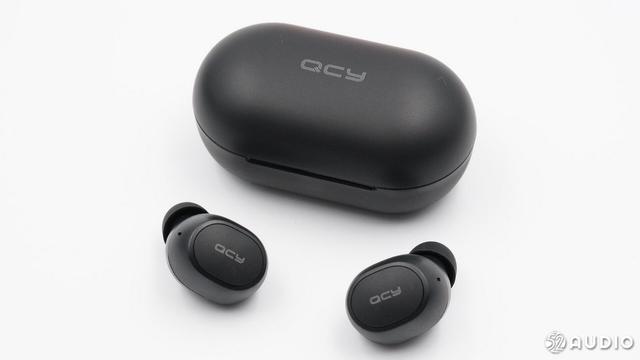

QCY T4 TWS蓝牙耳机与充电盒。

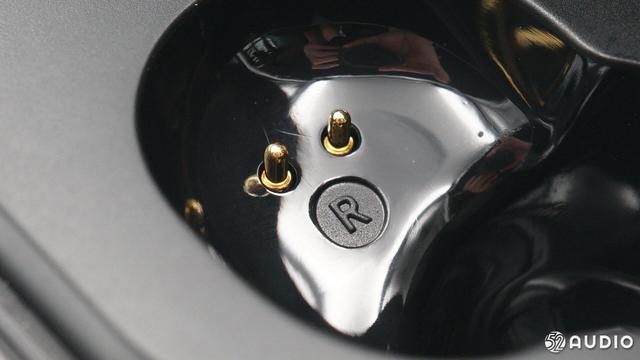

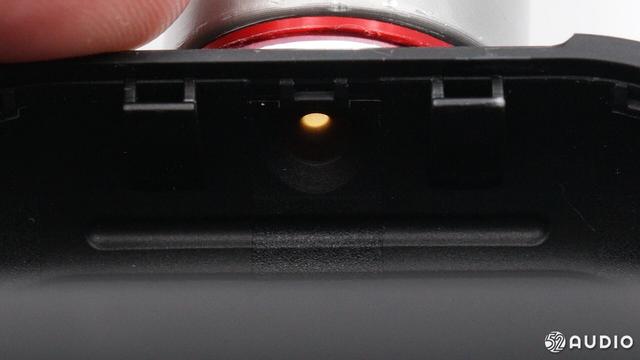

充电座舱内的充电顶针，旁边还印有L/R左右标识。

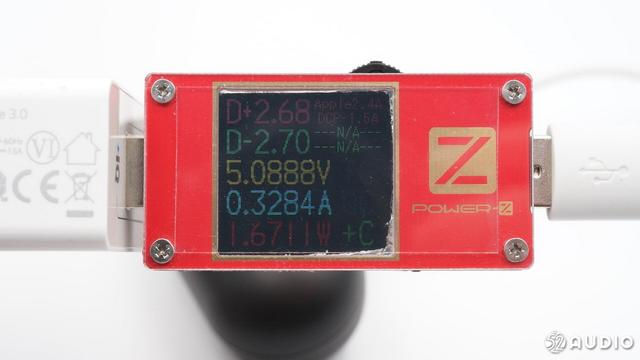

我爱音频网采用ChargerLAB POWER-Z KT001 对QCY T4 TWS蓝牙耳机进行有线充电测试，充电功率约为1.67W。

耳机和充电盒重量：39.8g。

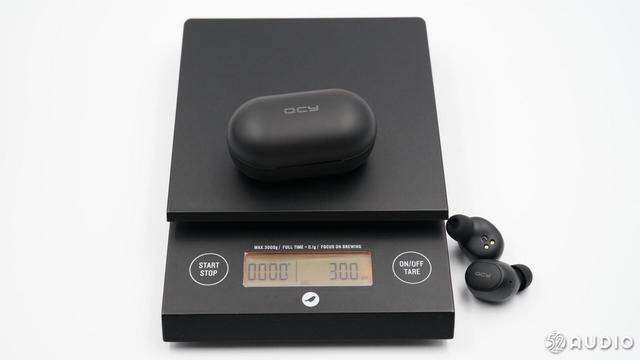

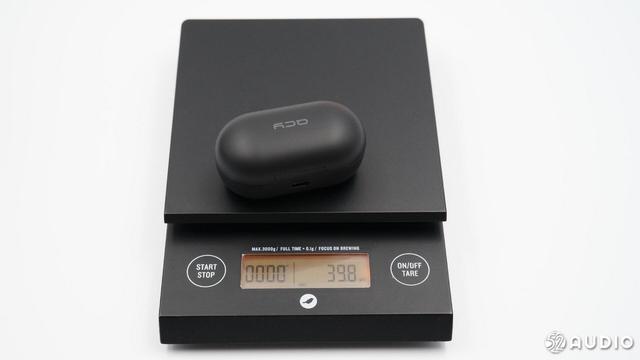

充电盒单重：30g。

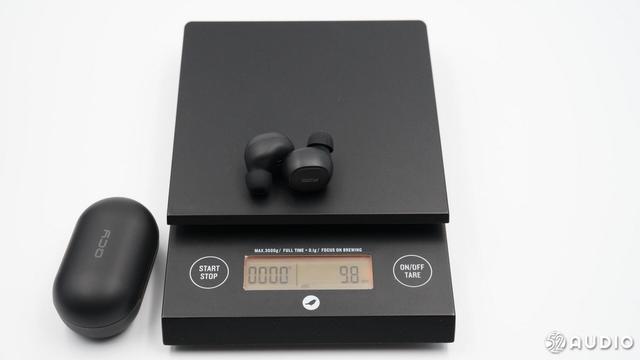

左右耳机重量：9.8g。

二、QCY T4 TWS蓝牙耳机 拆解

首先来拆解充电盒，撬开充电座舱即可看到内部结构。

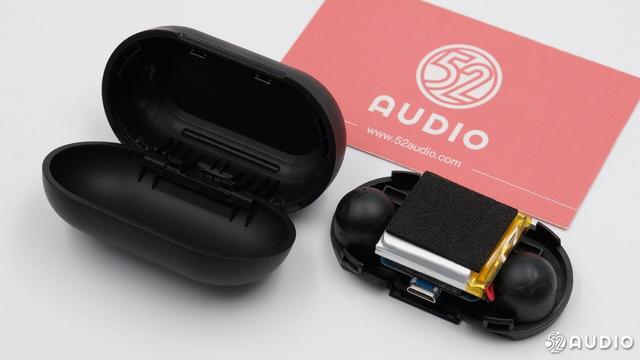

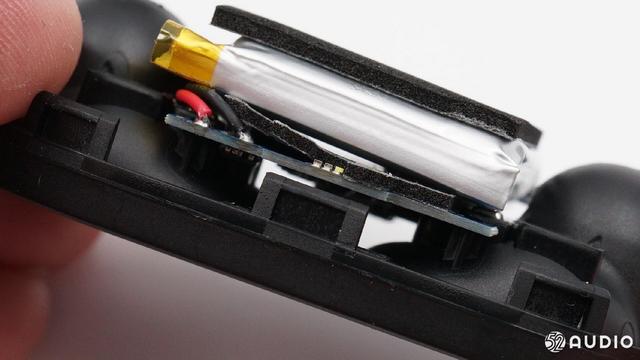

电池和充电盒主板叠放在一起，用缓震泡棉间隔。

充电盒正面隐藏的LED指示灯开孔。

分离内部电路和充电座舱。

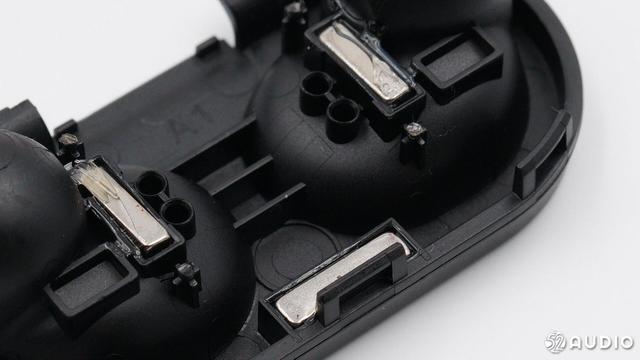

充电座舱内侧，有三个条形磁铁，左右各一个用来吸附固定耳机，横放的磁铁是吸附充电盒盖的。

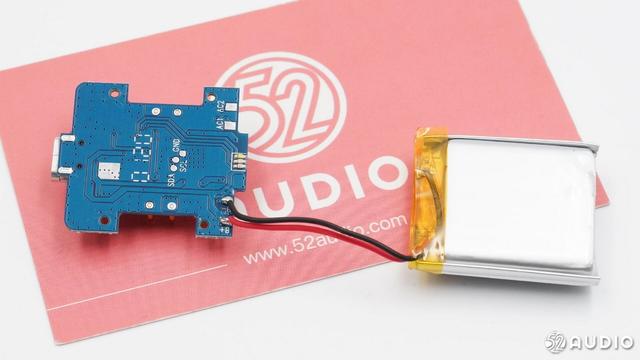

主板和电池正面特写。

主板和电池反面特写。

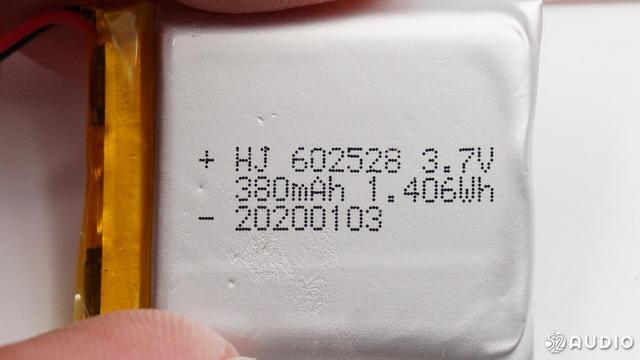

电池信息：HJ 602528，3.7V，380mAh，1.406Wh。生产日期2020年1月3日。

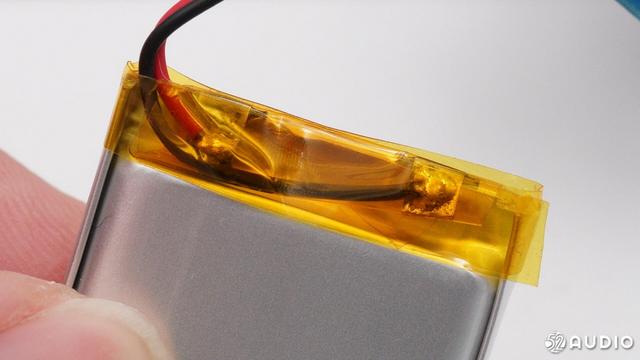

导线直接焊接在电池正负极， 电池保护元件在充电盒主板上 。

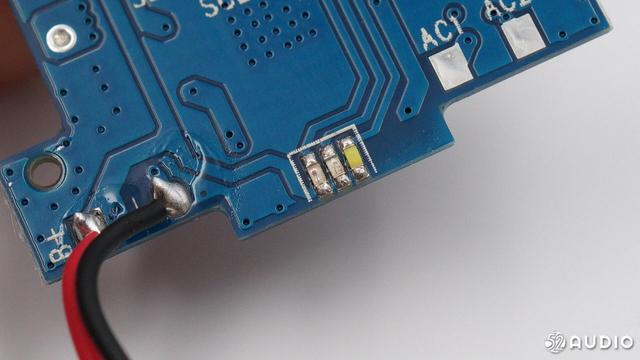

主板背部的三颗LED指示灯。

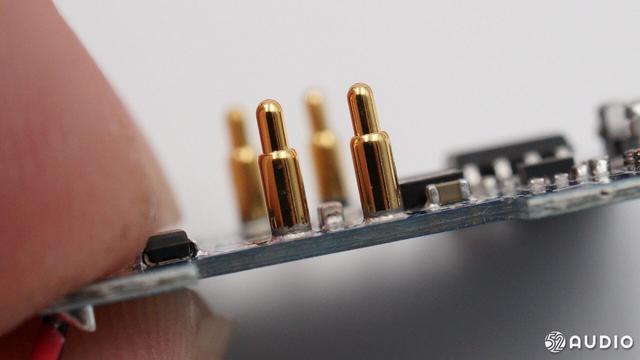

镀金充电顶针特写。

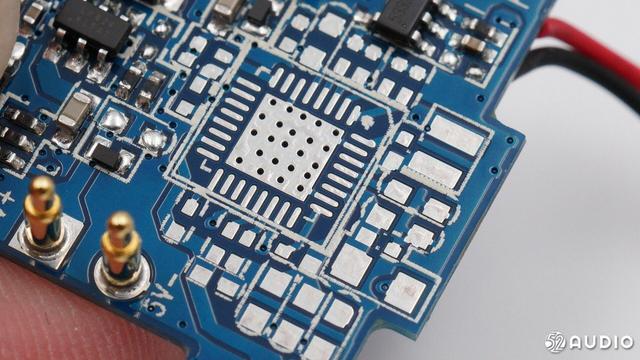

预留的无线充电接收电路位置。

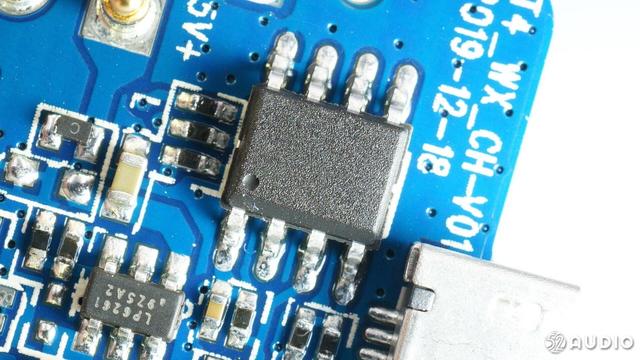

赛芯微 XB5332A 锂电池一体化保护IC，用于电池过充过放保护。

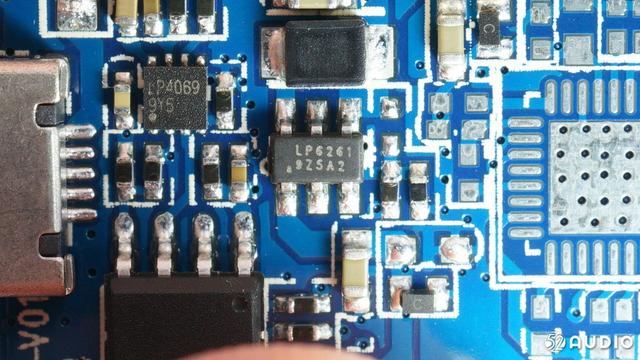

LPS微源半导体的LP6261，1uA低功耗升压芯片。采用SOT23-6封装，1.7uA超低功耗升压( 5V常开时)，只需3个外围(电感和输入输出电容各1pcs)；关断电流<0.1uA，内置EN完全关断，内置短路保护。

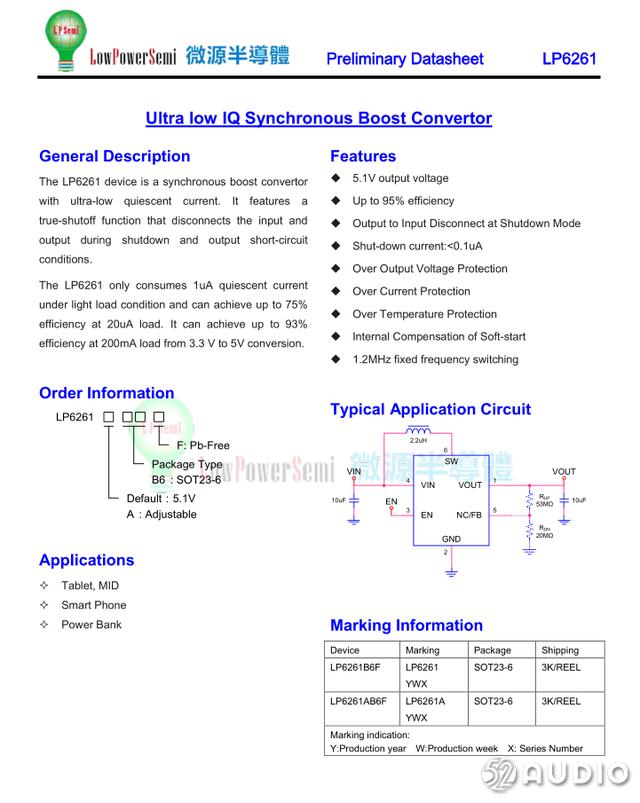

微源LP6261详细资料。

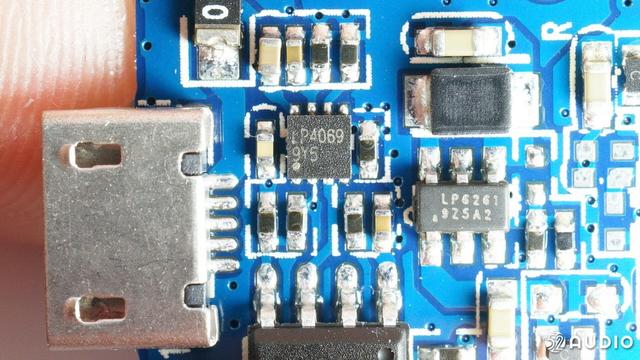

LPS微源半导体的LP4069 单芯片锂电池充电IC，最大输出电流800mA，最高耐压28V，无需输入保护元件。

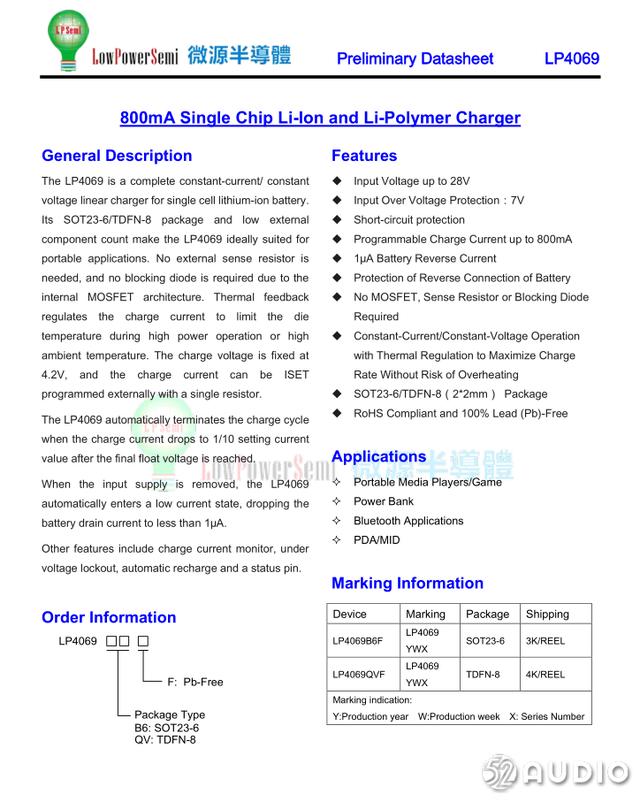

微源LP4069详细资料。

一个无标单片机，用于控制LED指示灯。

USB输入自恢复保险丝特写。

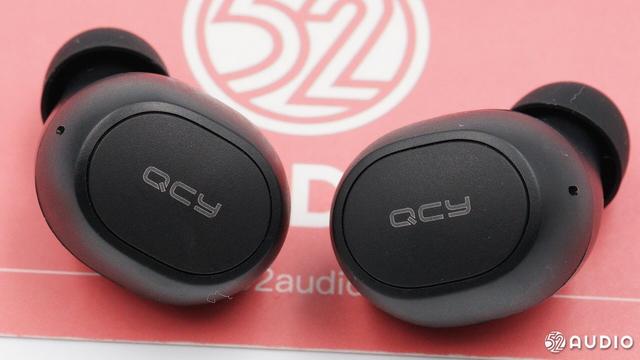

QCY T4 TWS蓝牙耳机的外观，与T1系列大体相似，中间Logo位置内有实体按键，支持音乐播放/暂停操作，LED指示灯开孔改为了隐藏式设计。

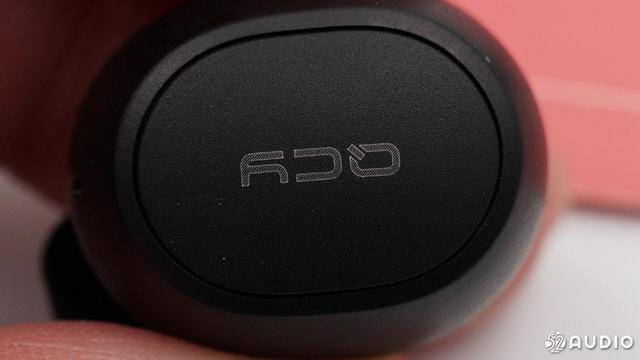

QCY的Logo采用激光蚀刻，按键式设计，盖板边缘缝隙均匀。

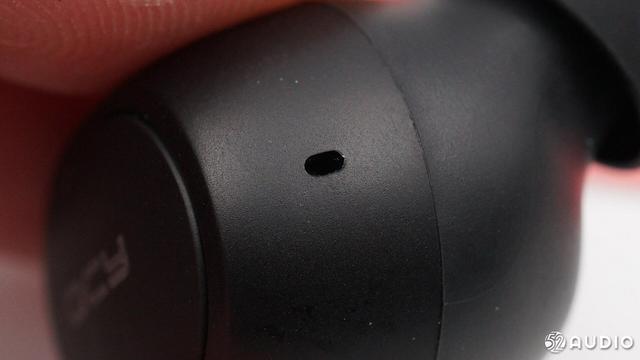

通话拾音麦克风开孔。

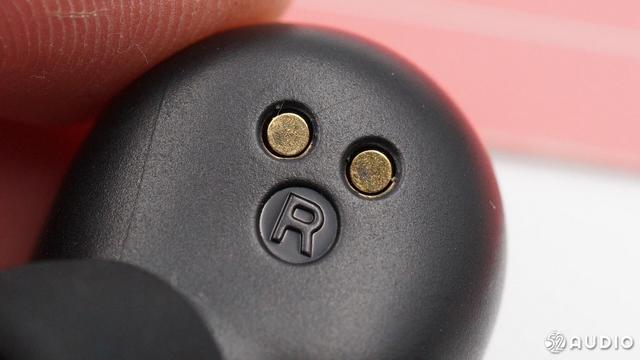

耳机内侧的充电触点，下面有L/R左右标识。

取下硅胶耳塞，出音孔内侧有一微小的泄压孔。

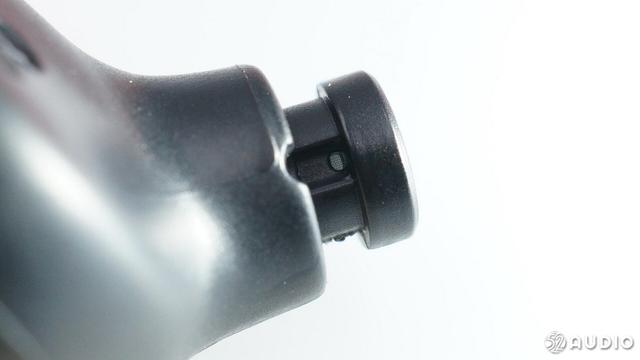

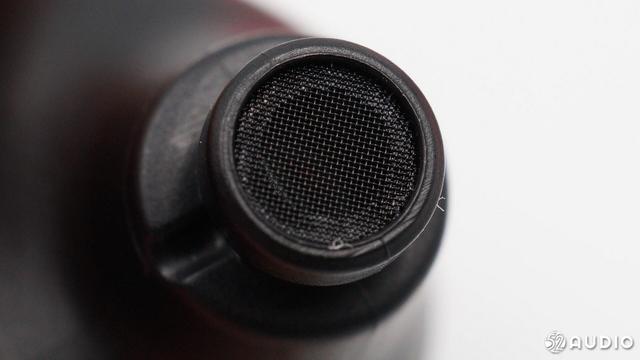

出音孔处有防尘网，防止异物进入。

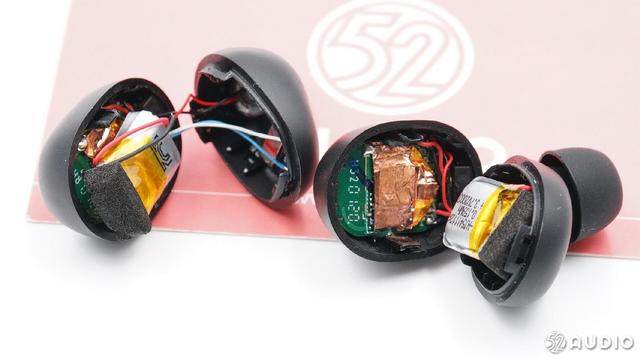

沿合模线拆开耳机，左右耳机内部布局一致。

耳机内部，左下角是扬声器单元，银色长条形的是磁铁，最右侧是充电小板。

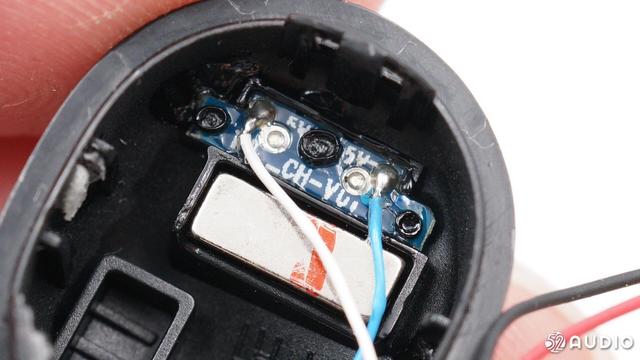

充电小板特写，使用胶水与热熔固定。

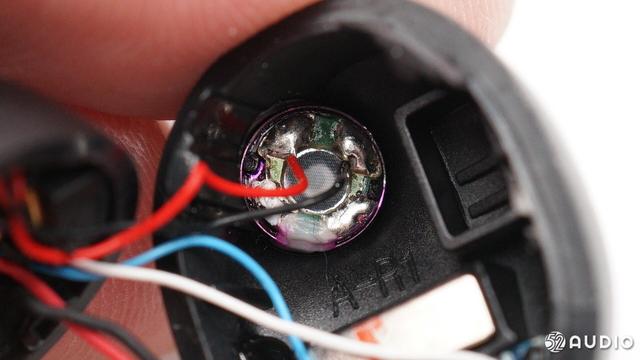

扬声器特写。

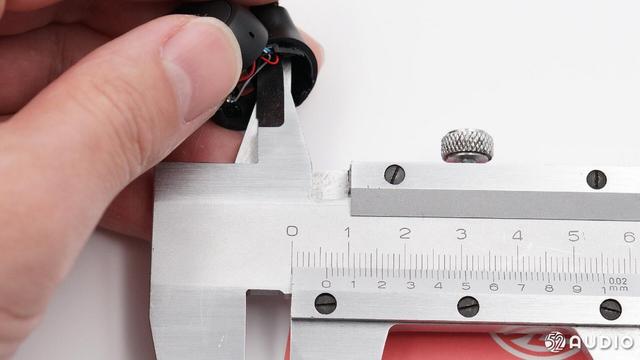

扬声器尺寸约为6mm，与官方宣传一致。

耳机前端的通话麦克风，通过导线与主板相连，由一个胶套固定。

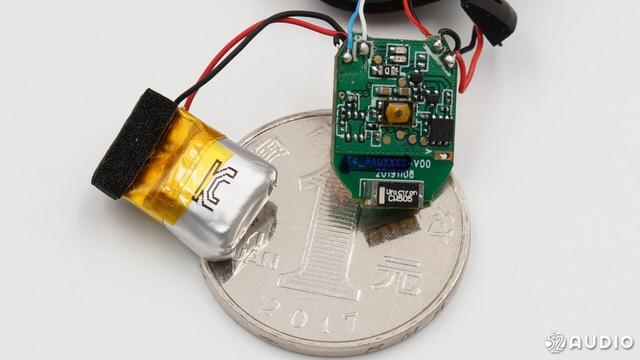

软包电池和主板与一元硬币的尺寸对比。

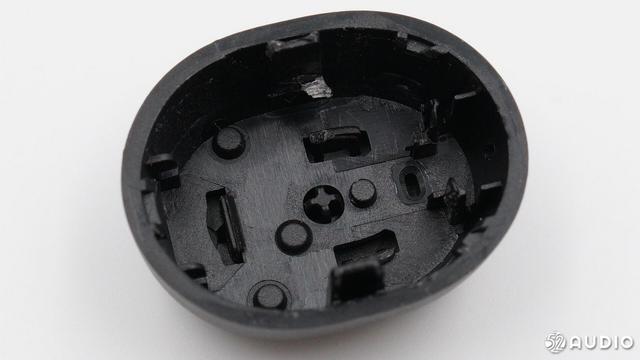

耳机外壳内侧，中间部分是按键结构，右侧是LED指示灯开孔。

电池背面是KC认证信息。

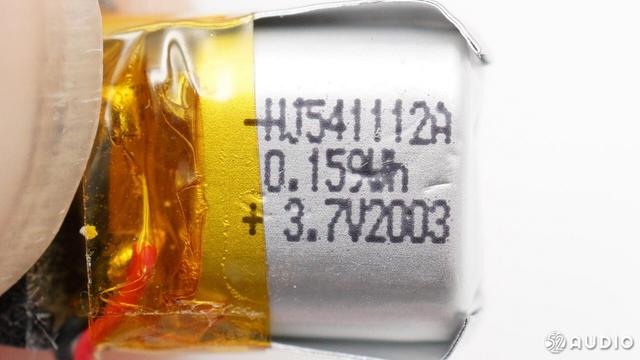

软包电池正面信息，HJ541112A，0.159Wh，额定电压3.7V，电池容量43mAh。

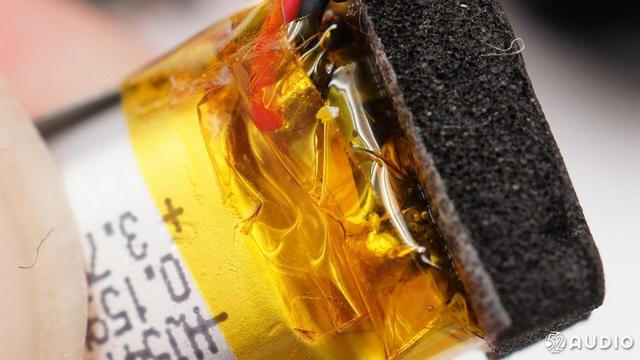

导线直接焊接在电池正负极，电池保护元件在耳机主板上。

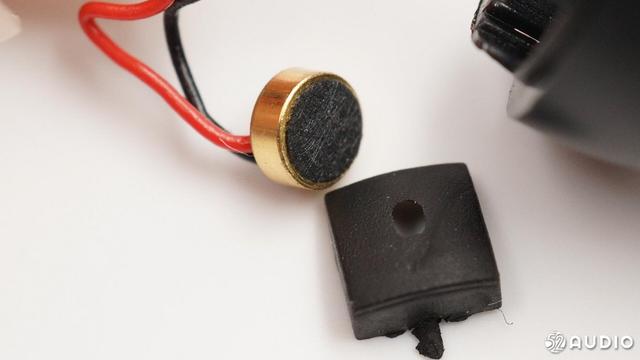

耳机采用了一颗驻极体麦克风，外面有一块胶套固定。

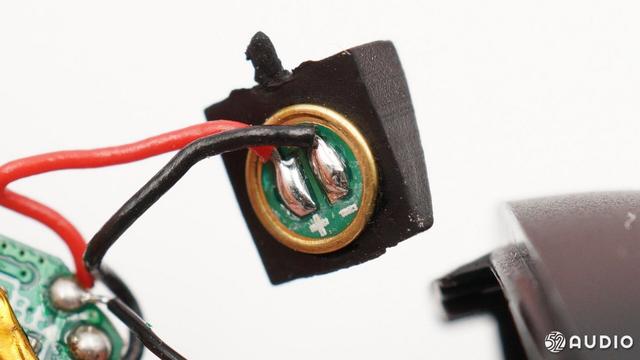

驻极体麦克风特写。

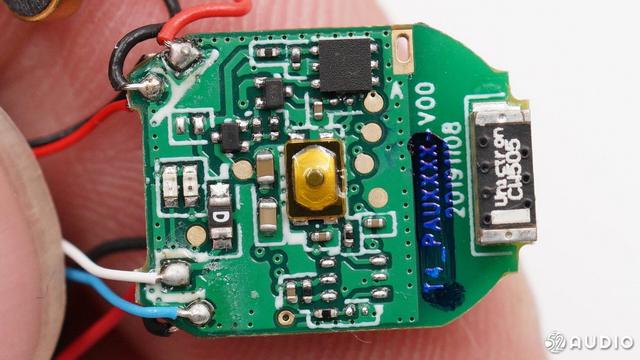

主板外侧特写，右侧是蓝牙天线。

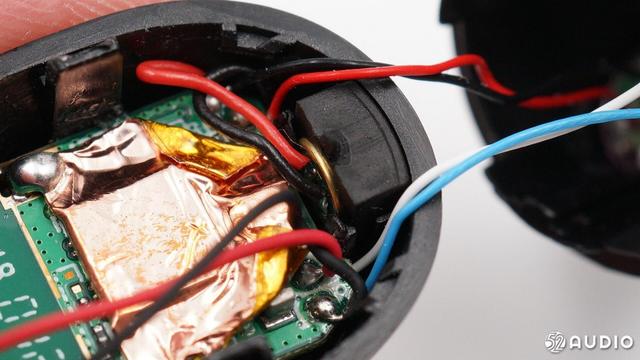

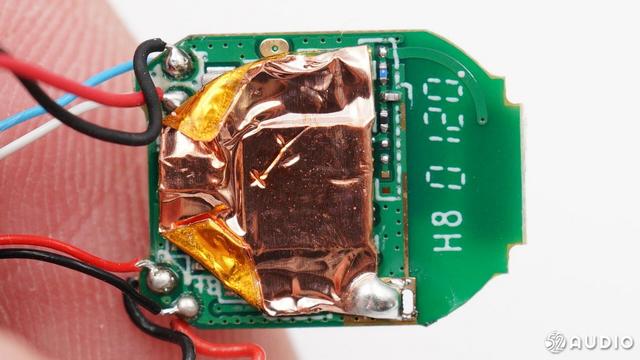

主板内侧芯片被敷有绝缘层的屏蔽铜箔覆盖。

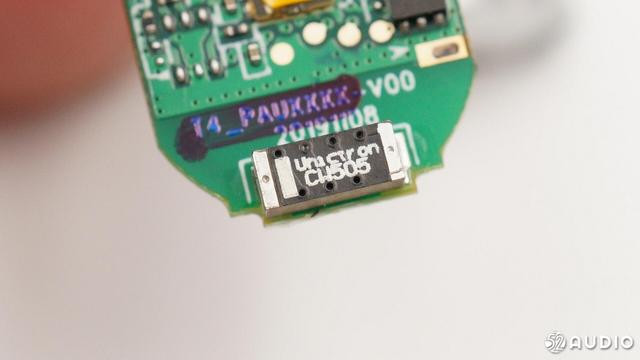

Unictron咏业科技的蓝牙天线，型号CW505，采用贴片封装。

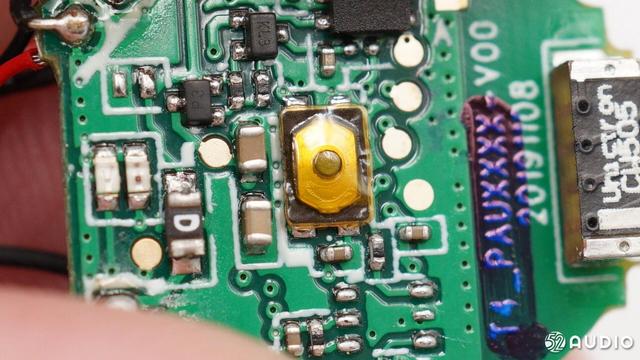

微动按键特写。

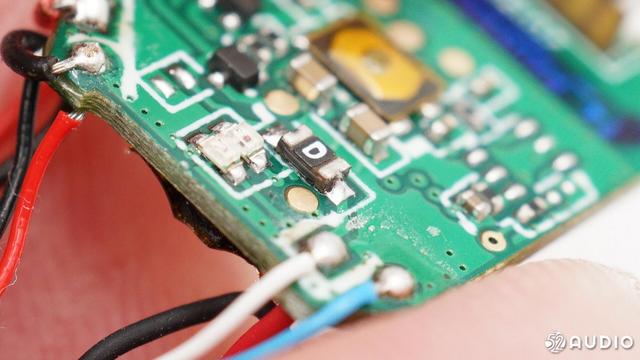

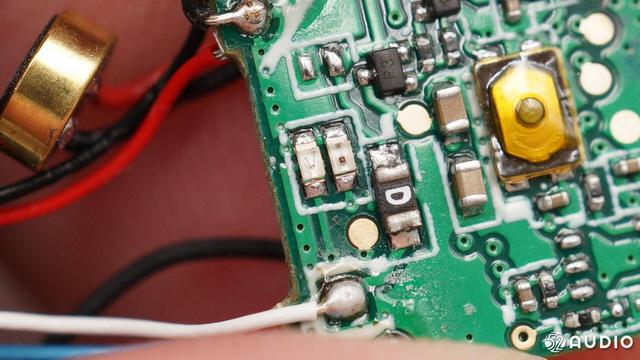

两颗LED指示灯。

贴片自恢复保险丝。

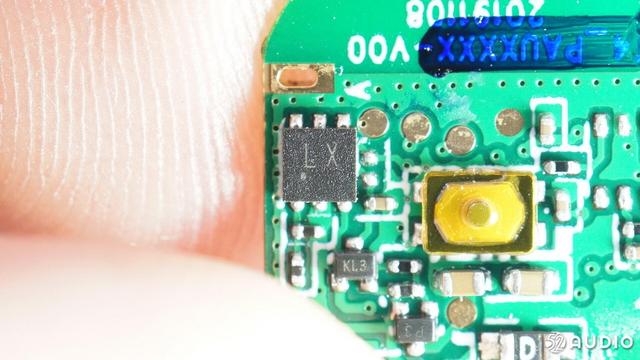

丝印LX的IC。

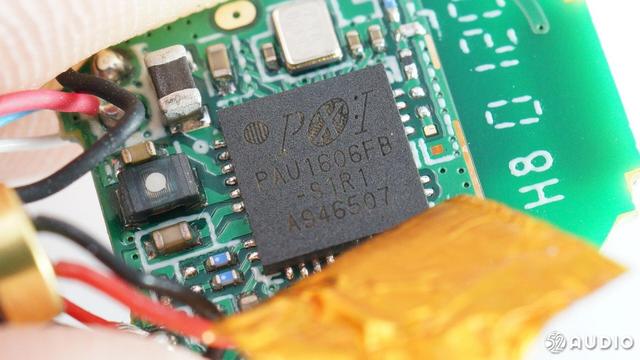

主控芯片为PixArt原相 PAU1606FB-S1R1，支持蓝牙5.0技术，支持两路模拟麦克风，两路数字麦克风。

据我爱音频网拆解了解到，雷蛇战锤狂鲨真无线入耳式耳机、漫步者GM4真无线蓝牙游戏耳机、JOWAY乔威H96真无线蓝牙耳机均采用了原相方案，低延迟是其共同的卖点。

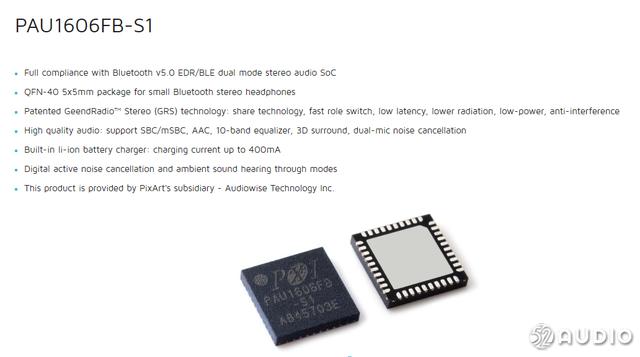

PixArt原相 PAU1606FB-S1资料。

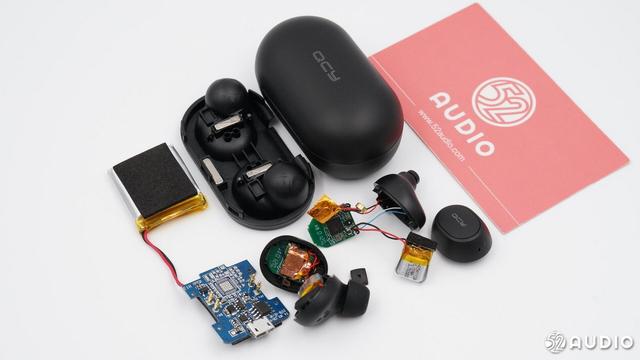

拆解全家福。

我爱音频网总结

QCY T4 TWS蓝牙耳机与T1系列的设计风格没有太大区别，充电盒比较圆润，耳机为入耳式，体积比较小巧；QCY T4主打游戏低延时功能，点按三下可以开启游戏模式。

内部电路方面，QCY T4采用了微源半导体的充电盒方案，包括LP6261低功耗升压芯片和LP4069高耐压充电芯片，以及赛芯微XB5332A锂电保护IC；耳机则采用原相 PAU1606TWS耳机方案，单驻极体麦克风，Unictron咏业科技的蓝牙天线。从内到外的设计与T1系列相仿，做工中规中矩，两者的续航和功能侧重点不同。
