pts点云数据_Trimble Undet4SketchUp (三维扫描点云建模)插件

Undet Software 宣步发布他们的点云处理插件Undet for sketchup。使用该插件，ACE行业的从业人员可以借助SketchUp平台更加方便快速地参考扫描的真实点云数据建立BIM模型。

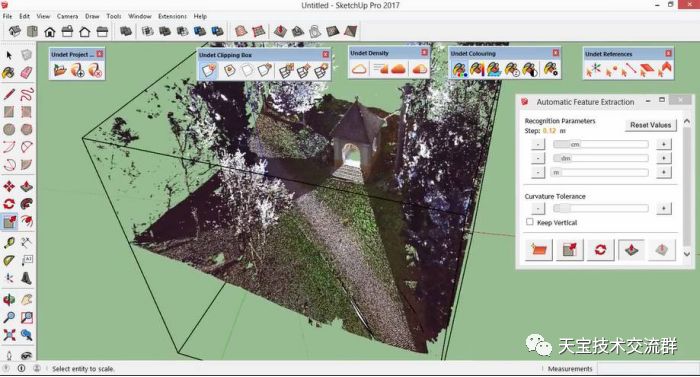

无论是机载雷达扫描、车载扫描还是地面扫描，对AEC行业用户来说，真正需要的是如何将这些数据快速处理为三维模型，这样才能将这些信息延展到BIM领域发挥效用。因此面对这些海量的扫描点云数据，如何快速建立模型，才是用户使面临的真正挑战。这款Undet for SketchUp插件正是为了解决这一问题而开发的，借助天宝SketchUp平台，用户现在可以将点云数据直接导入到SketchUp中，利用插件使提供的工具可对点云进行剖切、分析、提取其中的关键数据。使用该方案，可以针对城市规划、路桥隧道、室内、建筑和地形景观设计提供完整的点云解决方案。

Undet是可以支持不同厂家扫描仪文件类型的独立的插件，如：*.E57,*.LAS,*.PTS,*.DP,*.FLS,

*.FPR,*.LSPROJ,*.FWS,*.CL3,*.CLR,*.ZFS,*.RSP,ASCII/NEZ(X,Y,Z/i/RGB),可以加载如机载lidar点云、无人机，移动测绘系统，地面扫描仪，手持式扫描仪或摄影测量等多种文件格式。

以下视频介绍了Undet for SketchUp的详细用法：

Undet4SketchUp 点云建模插件的主要功能包括：

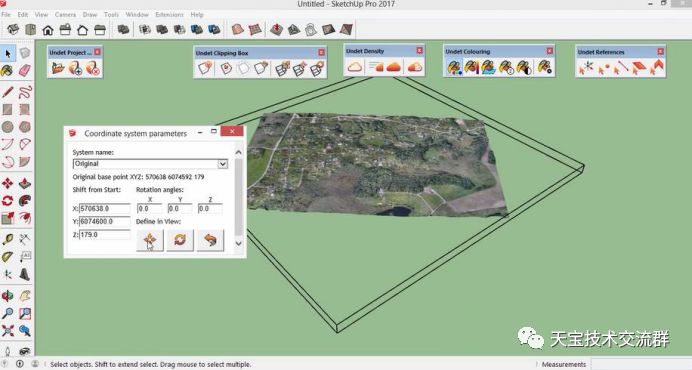

坐标转换系统  我们扫描的点云数据往往需要与真实大地坐标系统进行匹配。然而为了操作方便，我们作图的时候还是习惯把目标模型放到原点附近的位置上。因此在 Undet 2.0 中增加了这个坐标转换工具，我们可以随时在两个坐标系统之间进行切换。

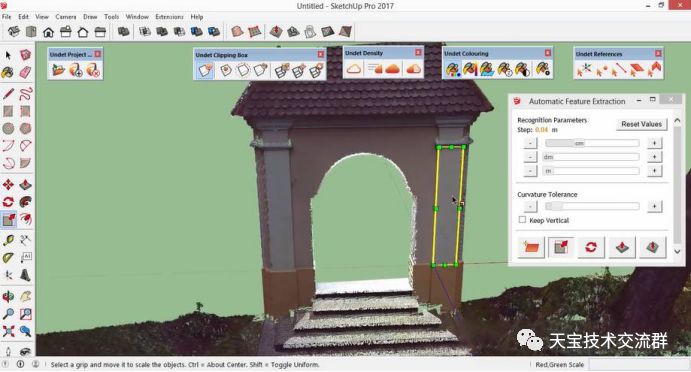

自动提取平面  Undet 2.0 这次可以自动识别扫描对象的平面并生成矩形面，以前只能靠手动提取点再围合成面，现在则可以自动提取了，大大提升建模效率。

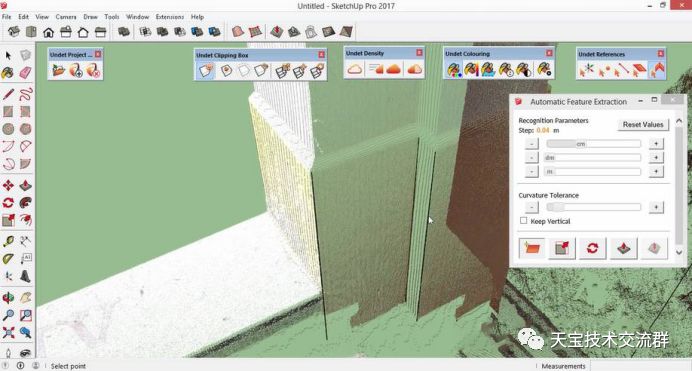

自动提取面交接线  面与面交接转角的线也是点云建模时的主要关注点，这次也能通过程序提取了，你只需点击两个不同点云表面即可自动生成。

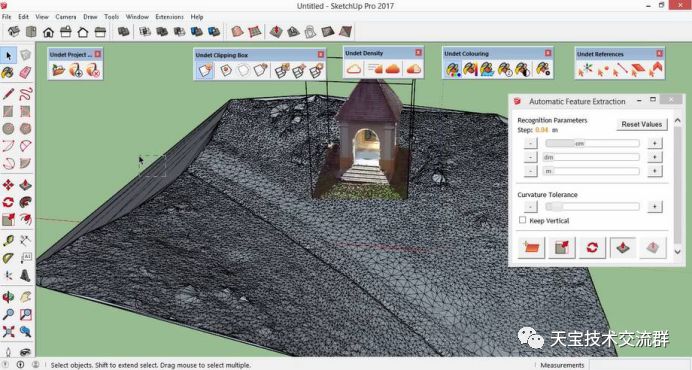

自动生成地形表面  这又是一个超级实用的功能，由于地形表面一般都是凹凸不规则的形体，以前通过手工的方法很难建。而 Undet 2.0 则可以自动识别计算，最后在生成模型之前还可以设置生成最终模型面数的多少。下两张图前一张是点云，第二张是点云生成的地形表面。
