准备工作

1.安装inkscape软件, 下载解压即可。http://www.origel.org/arduino/inkscape.zip

2.准备一个图片。

打开inkscape软件

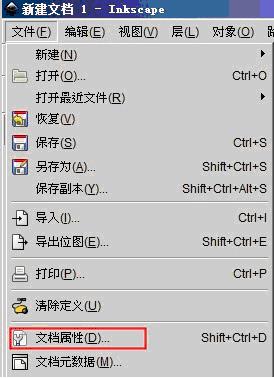

首先选择菜单，文件，文档属性

设置页面为自定议尺寸，单位为mm,高度为38mm,宽度为38mm，因为我们的光驱最大雕刻面积是38*38mm.

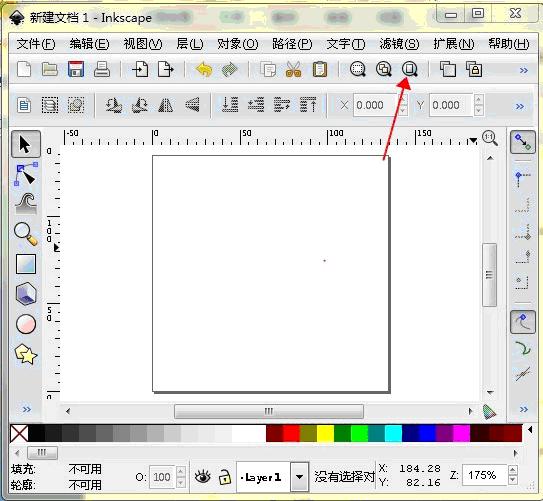

设置完后，直接关闭对话框，点工具栏上的放大镜，可以使视图的大小合适窗体。

点菜单，文件，导入。导入一个图片文件，也可以直接把图片文件拖到Inkscape中。

选择你的LOGO

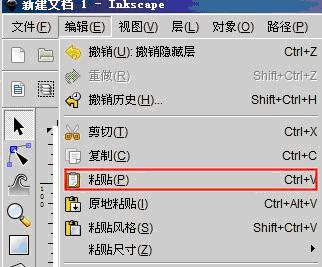

也可以QQ截个图后，从inkscape 菜单里选择粘贴

如果图案大小不合适，选中图案，按住Ctrl键，用鼠标移四周黑色的箭头，可以调整大小，不按Ctrl键可以拉伸缩放，按着是等比例缩放，一定要把图像缩放到我们设置的38*38mm那个框内，否则雕刻的时候会超过行程。

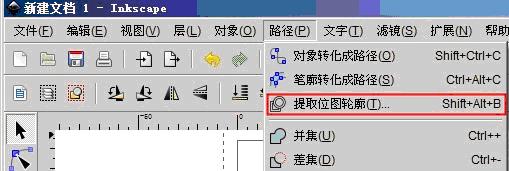

确保选中图案。点路径菜单，“提取位图轮廓”

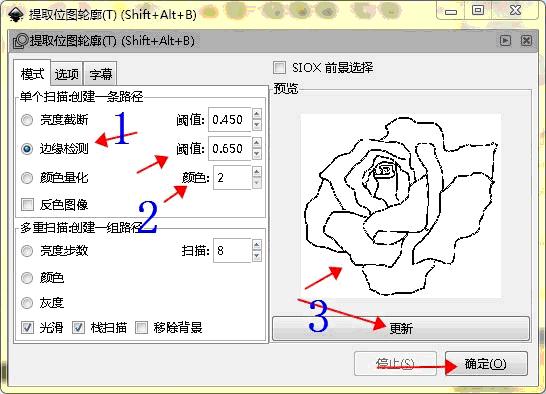

参数如下

点更新，你应该能在右边的预览中看到图案，如果看不到，可以调小阈值试试。

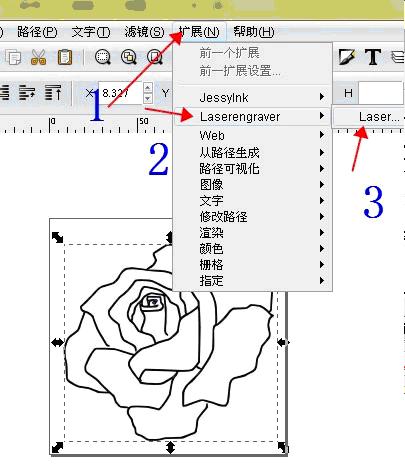

确定后，点菜单，扩展，Laserengraver－》laser，如果 扩展 菜单下没有Laserengraver选项，是因为没有安装插件，我们提供的资料里有插件，直接解压插件包里的4个文件到。。inkscapeshareextensions下面，如果有重名的就直接替换。然后重启inkscape，就可以在扩展菜单里找到Laserengraver－》laser了。

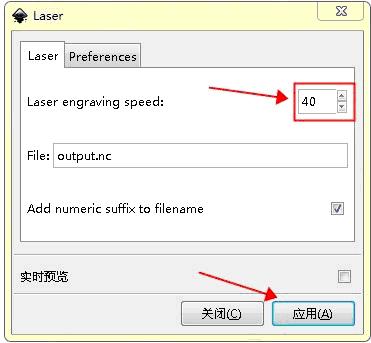

然后会弹出一个对话框。

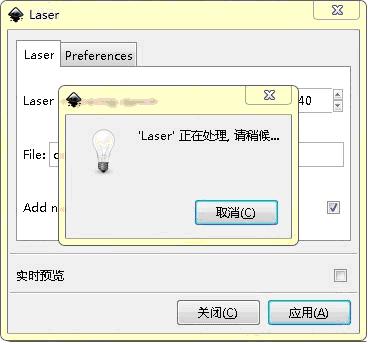

这个界面是英文的，我们只要关心的是如红框所示的雕刻速度，一般我会填30~50之间。然后点“应用”。等待，如果图案比较复杂，需要较长时间。还有preferences下面有个输出路径一定要设置好，并且设置的路径一定要存在，不然的话生成会失败！

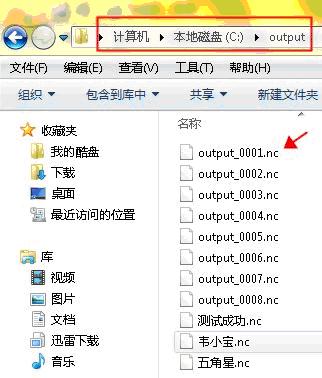

“正在处理”的框框消失后，在输出路径下，就会一个新的nc文件。

用我们的雕刻软件就可以导入这个文件，就可以雕刻了。

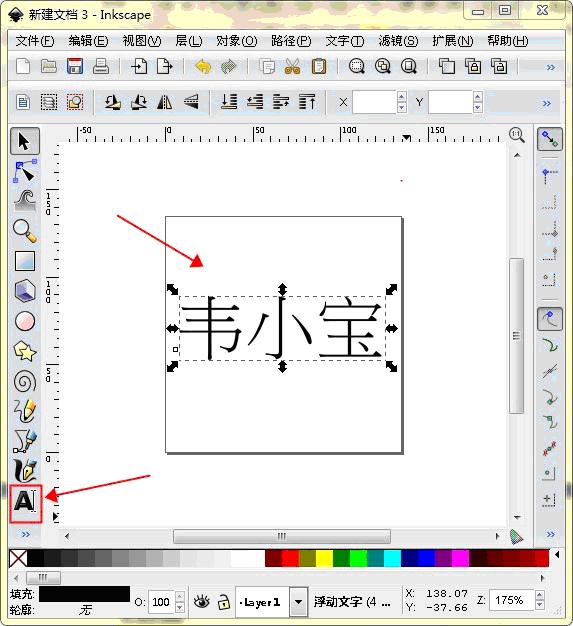

以上教的是把图片变成路径，如果你要雕刻文字，也是类似的。在inkscape左边的工具栏中，点“A”，在文档中输入文字。

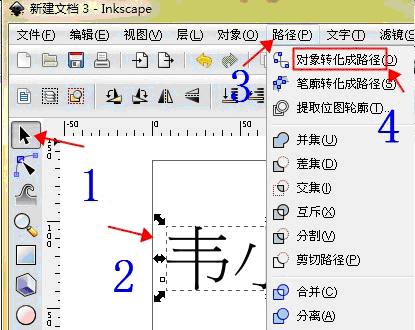

输入好文字后，选中文字，点菜单“路径”“对象转化成路径”。之后的操作，跟图片提取轮廓之后的操作就是一样的了。

这样图片和文字就可以随意制作刀路文件了，有问题欢迎讨论~
