对于很多医药企业来说,液相色谱上网络版本已成为常态,数据存储在中心服务器成为趋势!但是有时候我们还是有把原始图谱数据导出备份存档的需求,这时就有很多小伙伴不知道怎么弄了。那么,今天就说说如何来导出几个厂家仪器的原始数据,有需求的小伙伴们可以学习收藏。

注:由于仪器版本信息及仪器型号的不同,操作会有差异。


一、Waters的数据导出

Waters是主流设备里较为复杂的:

①. 首先要有权限(即创建导出方法的权限),因为waters家的数据采取的是数据库的形式,我们就以一个数据包来作为示例讲解。

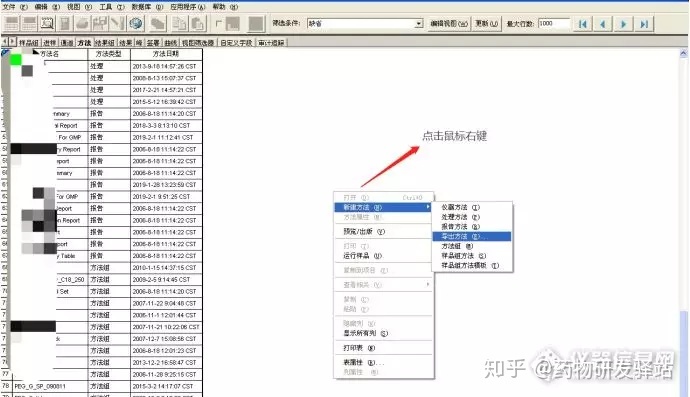

②. 打开你要导出的数据包,点击鼠标右键。

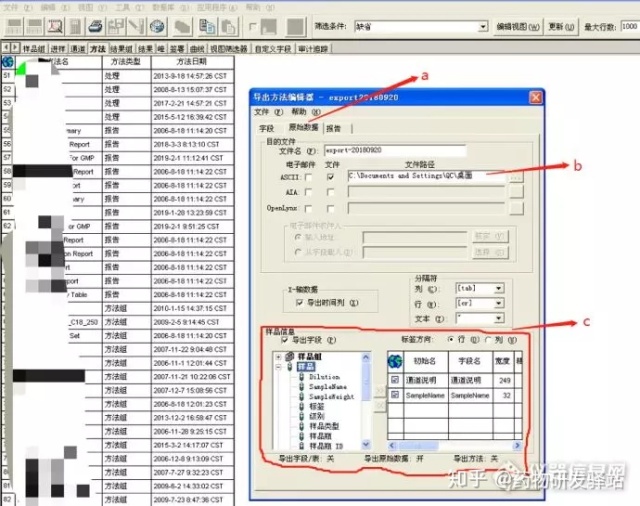

③. 点击“导出方法”,会弹出方法编辑器,我们需要对导出的方法进行编辑。


a. 点击“原始数据”,输入好方法的文件名;
b. 选择你原始数据的导出路径;

c. 选择相应的样品信息,因为我们只要采集时间和采集点,所以一般就选样品名和通道说明(samplename在样品中选择,通道说明在色谱中选择)

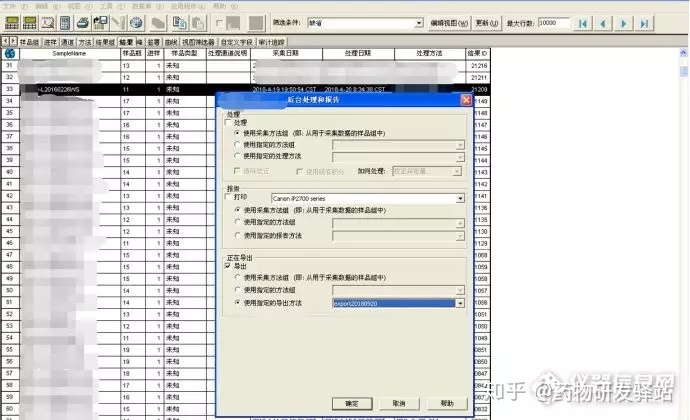

④. 信息都填完选好后,就保存该方法,然后选择相应的数据,采用导出方法进行数据导出(如图3)。因为我的存储路径是桌面,所以处理后就会在桌面形成一个arw格式的数据文件,小伙伴们是可以改成excel的后缀,然后就可以查看了。


注:这里友情提示一下,最后采用结果里的数据进行导出,如果采用进样的数据导出,它会同时把压力的数据给导出出来。由于导出的数据名称是一连串的数字,易混淆。

二、岛津的数据导出

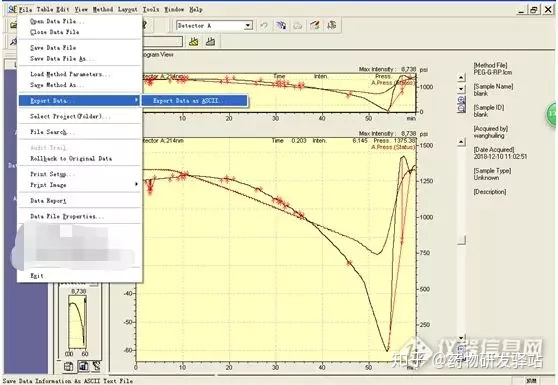

①. 岛津的数据导出就相对比较简单,废话不多说,打开你的数据处理界面,在“File”里选择“Export Data”,并选择“Export Data as ASCII...”(如图4)。

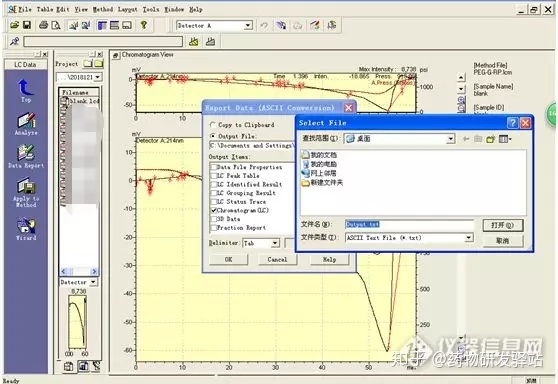

②. 在弹出的选择框中选择“Chromatogram(LC)”,“Output File”选择你要存储的路径,然后点击OK,就会生成你要的原始数据,以txt形式存储。(如图5)


三、安捷伦的数据导出

安捷伦有两个版本的工作站:EZChrom和Chemstation

EZChrom工作站数据导出:

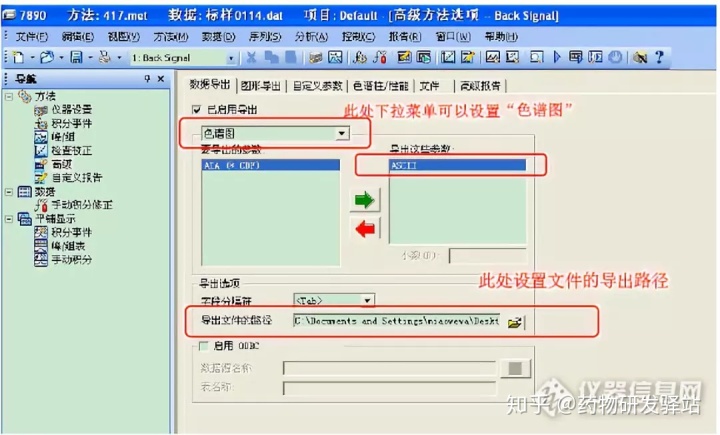

①. 先调出需要导出的数据,点击方法-高级,勾选启用导出,按照下图设置之后,再点击分析菜单下面的分析来执行导出即可(此时会在设置好的路径下生成一个ASCII 的文件)。

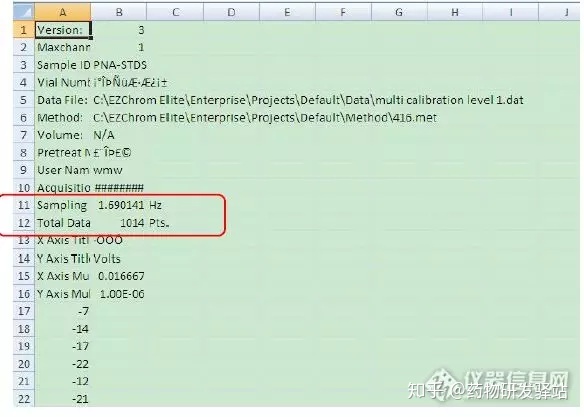

②. 对原始数据点的换算,使用EXCEL 格式打开该ASCII 文件,导出的ASCII 文件截图如下


上图中的红色标注部分,采样频率Sampling Rate 指的是每秒钟可以采集1.690141 个点,那么每个点的时间就是1/1.690141=0.591667 秒钟,通常我们谱图的横坐标是min,将上面的秒钟换算成分钟就是0.591667/60=0.009861min。

一个点时0.009861,那么第二个点就是0.009861*2,第三个点就是0.009861*3……依次类推,总共有1014 个点,那么最后一个点就是(0.009861*2)min。

只要按照上面的方法将横坐标min 算出来加在excel 表格的另一列就好了。纵坐标如果希望还原成与原图一模一样的坐标关系,请在下面给出的一列数据中直接每个数据*Y Axis Multiplier(上图是0.000006),然后新生成一列数字即可。

Chemstation工作站数据导出(设备不在身边无法截图详细):
①. file菜单下load signal,将数据调用出来,然后积分。

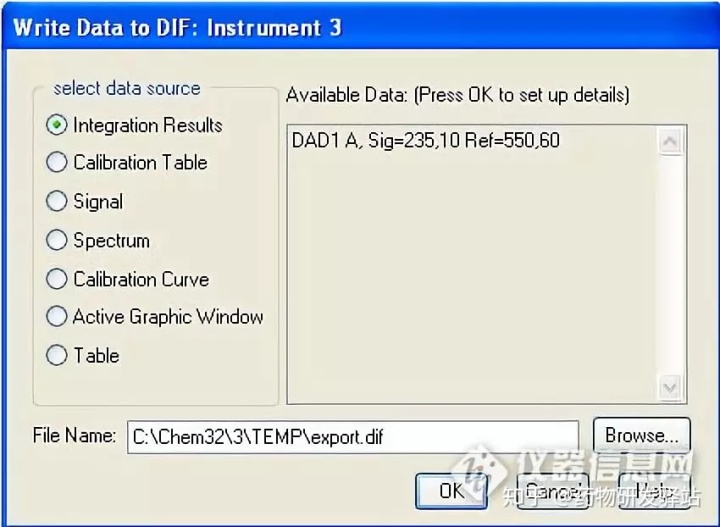

②. File菜单下export file,可选择导出DIF格式或者CSV格式(可兼容excel)文件,导出后的文件可以用excel打开,并重新作图。导出数据的存储路径及名称,路径可点击brows来更改。

③. 工作站能够导出的数据如下:
(1) 积分结果
(2) 校正表
(3) 信号(原始点)
(4) 光谱
(5) 校正曲线
(6) 激活的图形窗口
(7) 表格


四、Thermo的数据导出

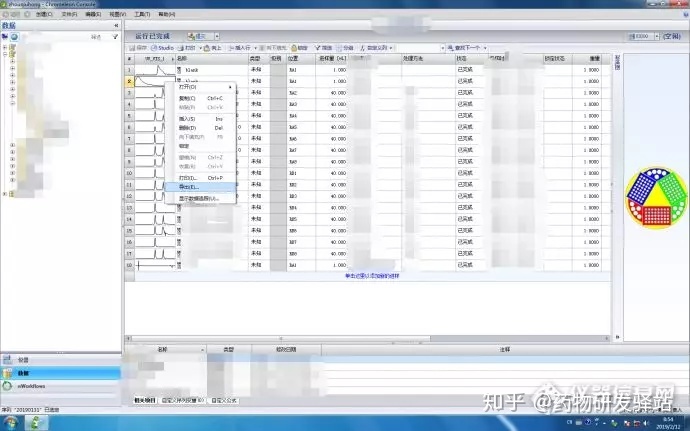

①. 打开序列,选择你要导出的数据,右键,点击“导出”

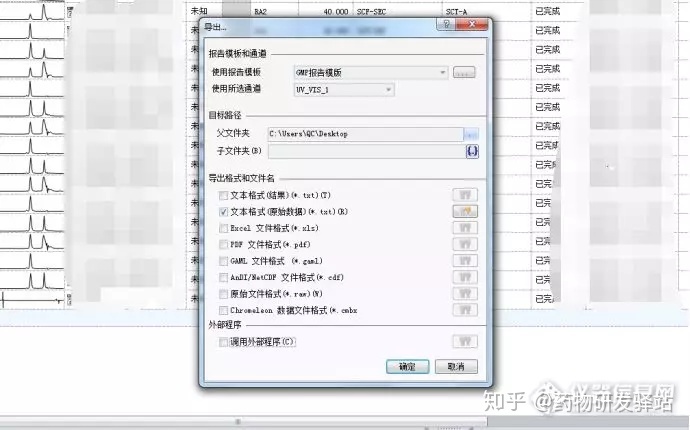

②. 弹出的导出框里,在“父文件夹”选择存储的路径,导出格式选第二个“文本格式(原始数据)”,则会在你所存储的路径中生成一个实验当日的原始数据,以txt形式。


五、总结

以上就是一些主流品牌设备的数据导出,有需要导出做图的小伙伴们,可以参考并摸索,也欢迎留言讨论。
