建筑(室内)平面图真的很难么？
以前分享过“源泉插件”的下载链接，本文对源泉插件绘制“建筑平面图”做一个基础性思路的引导，希望各位小伙伴能有所收获；插件是辅助我们更快速绘图的，巧妙的应用插件做辅助，可以更快速方便的帮助我们完成图纸绘制任务。
建筑平面图绘制过程示范
01 设定绘图单位

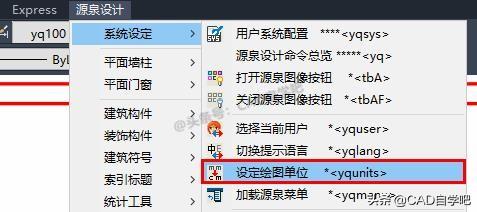

●设置绘图单位：新建一个空白文件，最重要的就是“单位”的设置和选择，这关系我们后期绘图的单位和比例的设置，选择“系统设定”➦“设定绘图单位”。
●设置毫米单位：建筑图纸，常规默认使用“mm(毫米)”为单位进行图纸的绘制；
02 绘制轴线(定位基准线)

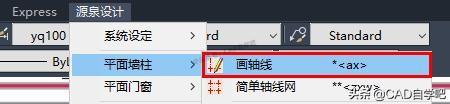

●画轴线：建筑图纸常以“轴线”(墙体或柱子中心线)为基准点进行图纸尺寸的标注，选择“平面墙柱”➦“画轴线”；
【快捷键：AX】

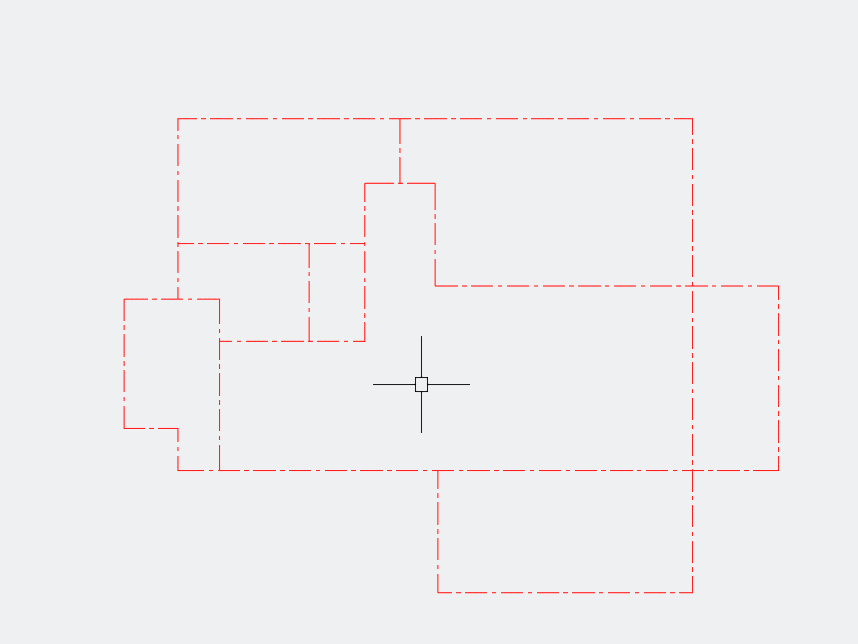

●核对UCS坐标系：配合基础CAD编辑命令(如复制/偏移/修剪)，得到建筑平面图的中心基准线；所有线段均自动布置在“DOTE”图层上；
03 将轴线转变为墙体

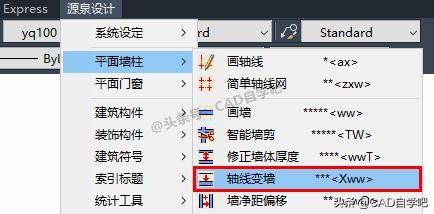

●参考已有轴线绘制墙体前视图：选择“平面墙柱”➦“轴线边墙”；
【快捷键：XWW】

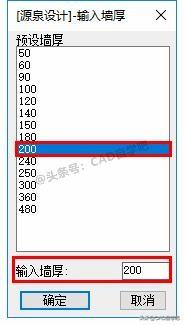

●设置墙体的实际厚度：如图示输入实际测量墙体的墙体厚度(图示选择200mm厚度)；

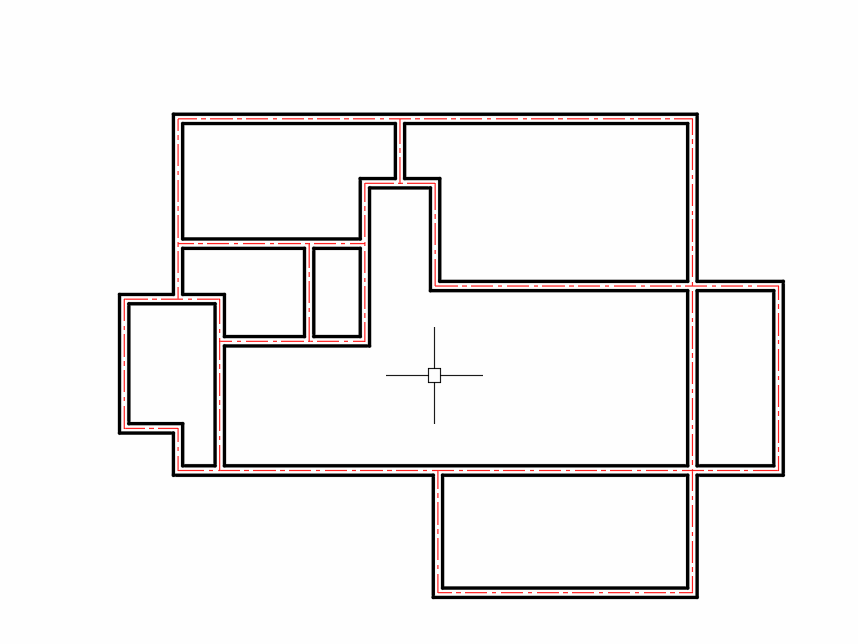

●GIF动态演示步骤：输入命令XWW，设置墙体厚度后，选择图中所有“轴线”，自动生成“墙体”；
04 在已有墙体上加上“门”

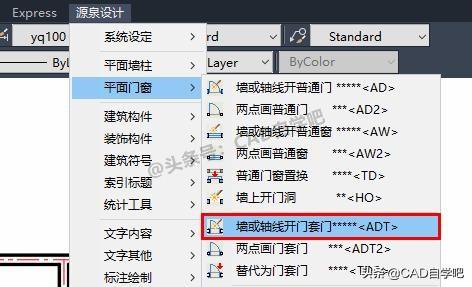

●所有墙体已经绘制完毕，添加门：选择“平面门窗”➦“轴或轴线开门套门”；
【快捷键：ADT】
●提示栏设置“门套”具体参数：显示当前门套门样式，门洞宽，门垛宽等数值；可以根据实际需要：输入S设置门选型，输入W修改门洞和垛宽，输入C切换门洞居中等；

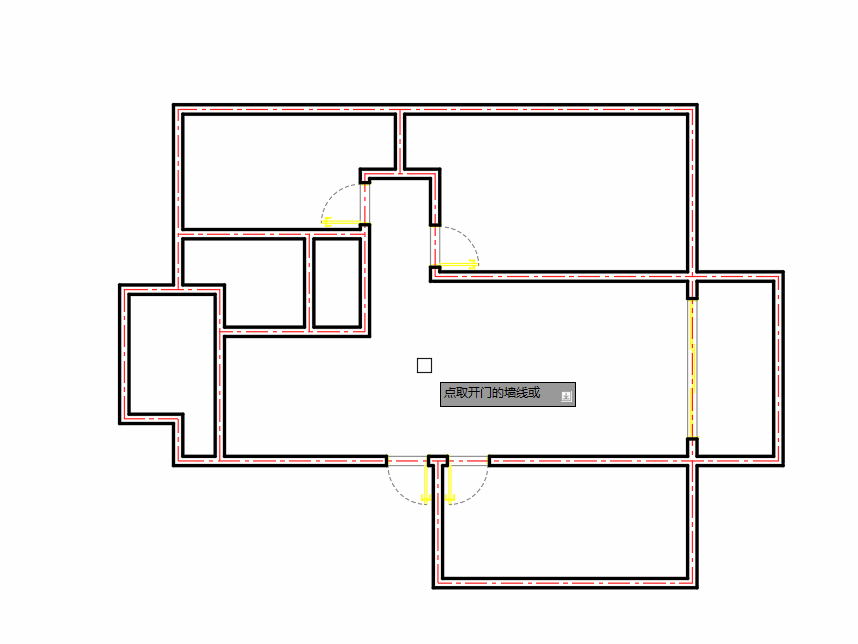

●快速选择相应墙体插入门：输入命令ADT，选择墙体后，自动生成门套门；

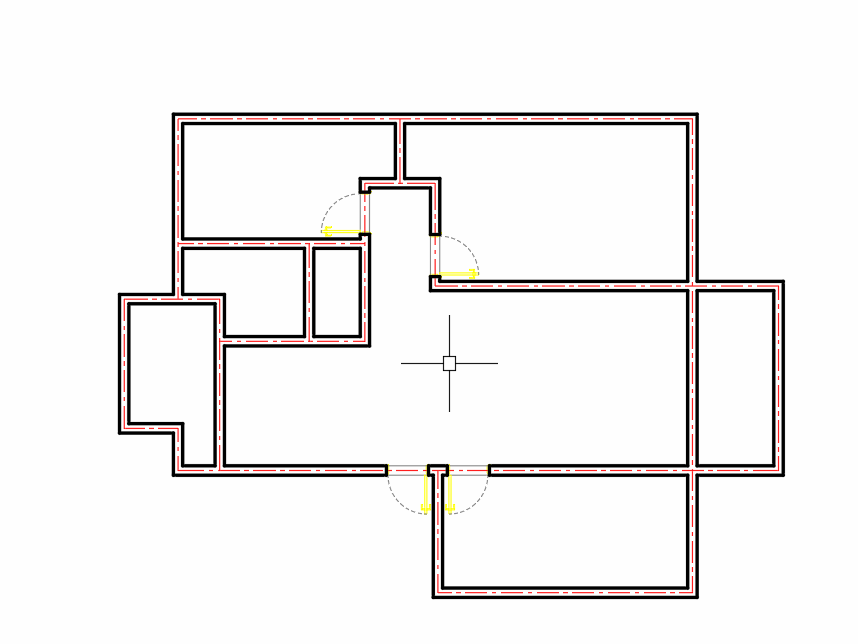

●设置个性化门型：输入S可以设置门型，然后选择需要选择阳台位置的墙体；
●设置个性化门型：输入S设置厨房推拉门门型和设置门宽度；
05 在已有墙体上加上“窗”

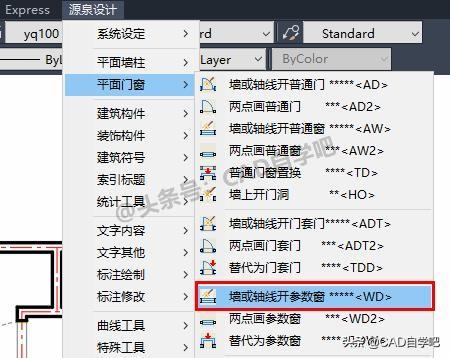

●所有墙体添加门完毕，然后添加窗：选择“平面门窗”➦“轴或轴线开参数窗”；
【快捷键：WD】
●提示栏设置“窗”具体参数：显示当前窗样式，窗洞宽，窗户居墙中等数值；可以根据实际需要：输入S设置窗选型，输入W修改窗洞和垛宽，输入C切换窗洞居中等；

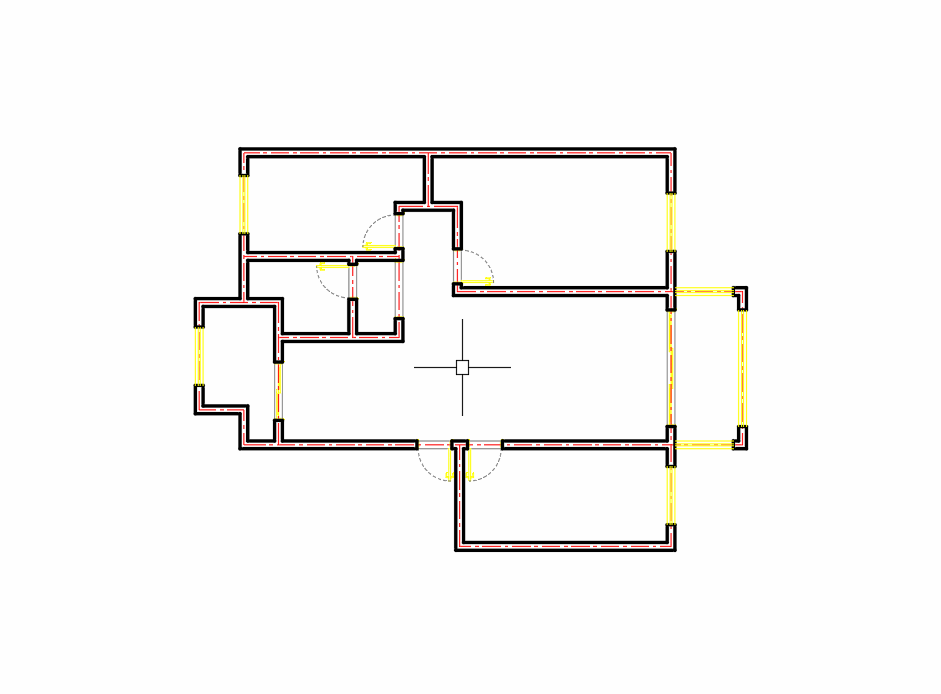

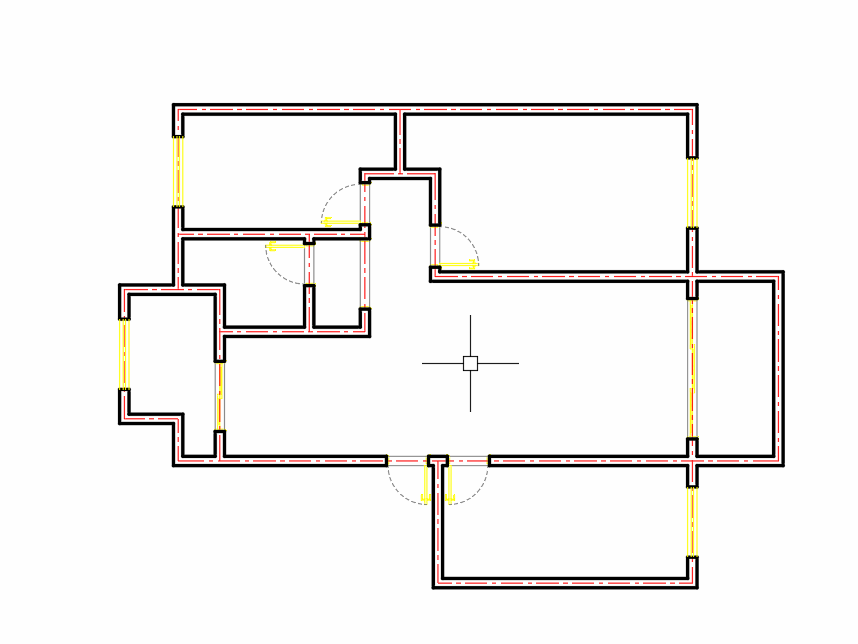

●快速选择相应墙体插入窗：输入命令WD，输入S可以设置窗型，选择需要的窗选择墙体自动生成窗；
●设置个性化门型：输入W可以设置窗洞和垛宽，然后选择对应的墙体生成窗子；
06 标注轴号尺寸线

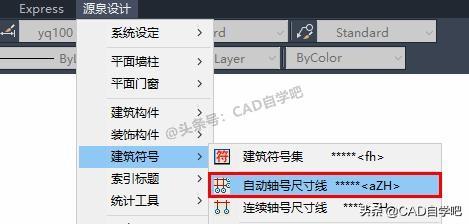

●所有墙体添加门和窗后，进行轴线(号)的标注：选择“建筑符号”➦“自动轴号尺寸线”；
【快捷键：AZH】
●一键快速生成建筑轴号标注：输入ZAH确定，然后选择图示所有轴线(红色虚线DOTE)，自动生成标注尺寸；
07 添加空间内装饰物家具

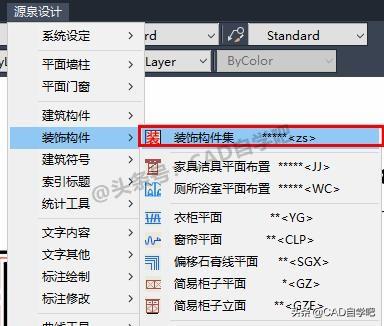

●所有墙体添加门和窗后，进行轴线(号)的标注：选择“建筑构件”➦“装饰构件库”；也可以直接输入快捷键“JJ”快速选择“家具洁具平面，”
【快捷键：ZS】

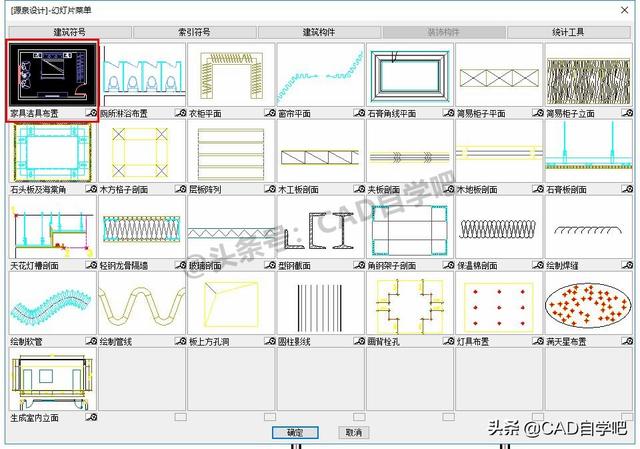

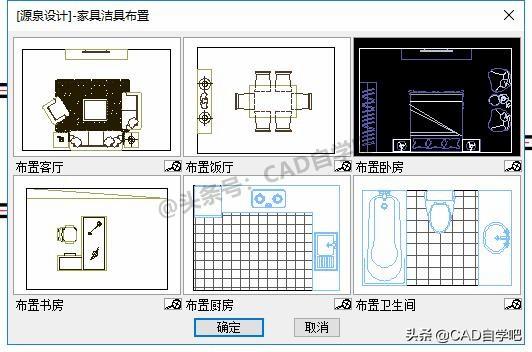

●选择需要布置的平面操作类别：输入ZS确定，选择图示“家具洁具布置”，然后点击确定进入下一步；
●选择布置的房间区域类型：选择图示“布置卧室”，然后点击确定进入下一步；

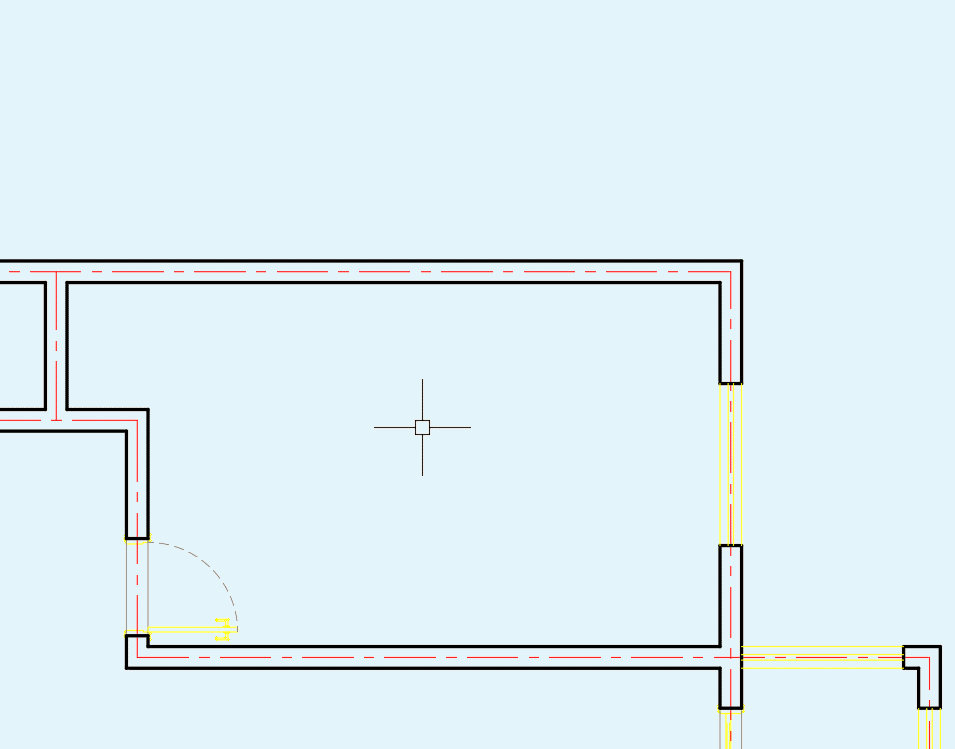

●快速布置空间内家具：捕捉房间的两个对角点确定，通过移动鼠标可以调整方向和造型样式；

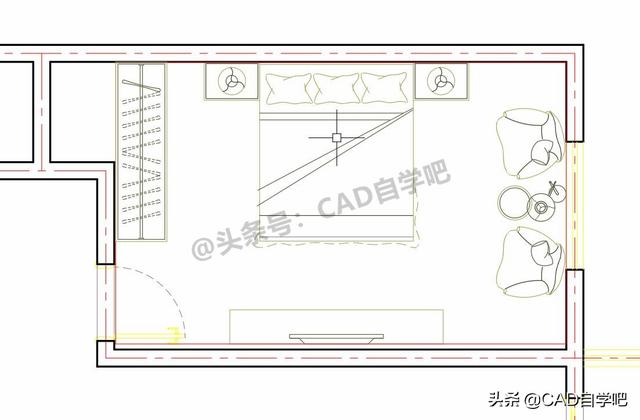

●完成卧室空间的家具快速布置：快速完成卧室空间的家具布置，不合适的部分可以手动去调整；
08 添加每个空间的名称文本

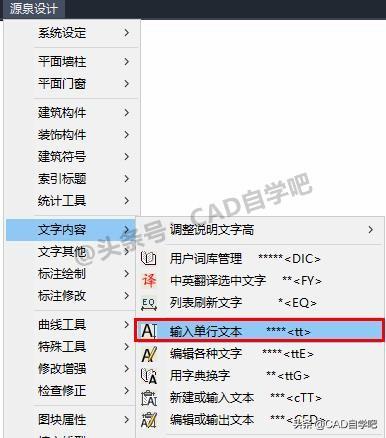

●对建筑平面图加上名称描述：选择“文字内容”➦“输入单行文本”；
【快捷键：TT】

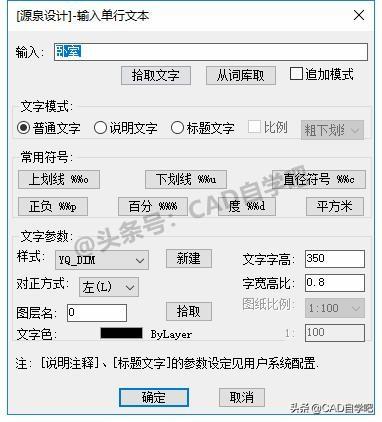

●从“词库”取：输入TT确定，选择图示“从词库取”，然后点击确定进入下一步；

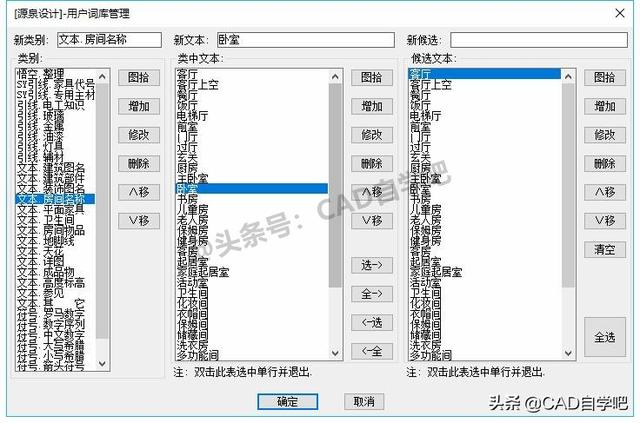

●选择需要的房间区域类型：选择右侧候选文本图示“客厅”文本，然后点击确定返回CAD图纸界面直接点击放置；

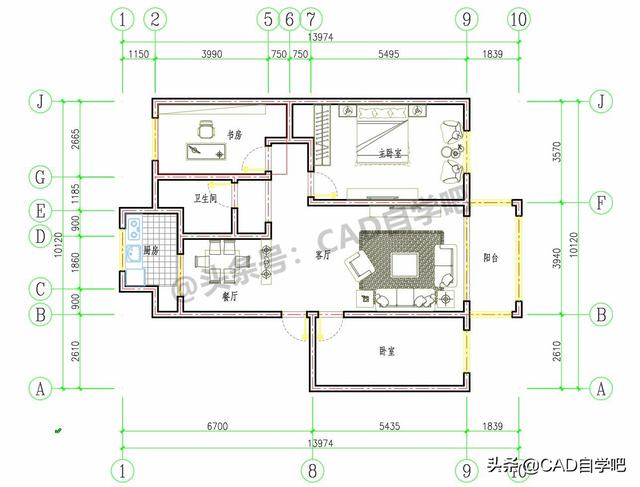

●快速完成建筑平面图纸的绘制：通过几个步骤，我们就完成了一个建筑平面图的基础绘制；
建筑平面图面积统计
09 统计每个空间的实际面积

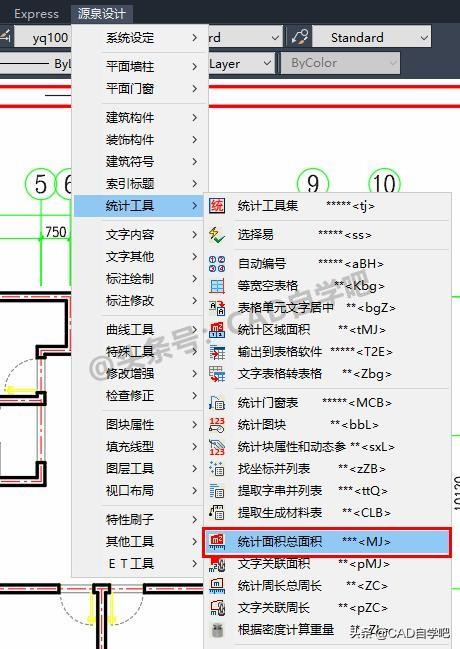

●对建筑平面图每一个区域面积进行统计：选择“统计工具”➦“统计面积总面积”；
【快捷键：MJ】
●统计总面积：输入MJ确定，选择“拾取区域范围点(避让门窗)”，鼠标直接点击封闭区域内部即可自动计算出面积，标注完每一个空间后，键盘空格之后计算“总面积”，鼠标点击任意一点放置计算结果；
多段线批量标注长度
10 多个多段线/线的边长尺寸

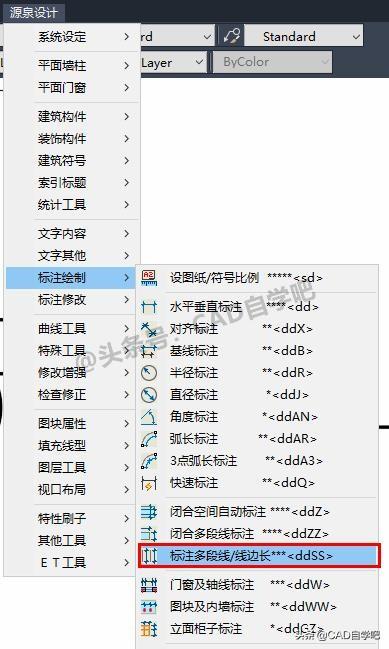

●对多个多段线一键标注长度：选择“标注绘制”➦“标注多段线/线边长”；
【快捷键：DDSS】
●一键批量标注：输入DDSS确定，鼠标框选多个“需要标注的多段线”，确定后快速生成所有尺寸标注；
