佳能canon打印机mg2400mg2550mg2522mg3022mg3180mg2980mg3660mp558搓纸轮更换，拆机
佳能的喷墨打印机入门款价格比较合适，适合入门级家庭使用。打印照片，打印孩子作业的话很方便，但是这几款打印机有个毛病，用久了搓纸轮磨损容易导致卡纸或者不进纸，但是这个打印机在更换搓纸轮的时候是很复杂，搓纸轮藏得很深，得需要大拆才可以把搓纸轮弄出来，下面开始放图讲解，一步一步的拆机！
网上找了很多的资料都没有找到关于佳能
mg2400mg2550mg2522mg3022mg3180mg2980mg3660mp558 相关打印机更换搓纸轮的资料，图片资料没有，视频资料也没有，无奈之下，硬着头皮往里拆！最后终于拆到了搓纸轮，换上了10块钱买的搓纸轮，换好后打印机又可以正常进纸了，也不会出现卡纸现象！想在将拆解过程讲解下。上图。
1.第一步先把打印机两侧的面板拆掉。很简单打印机底部有箭头标注卡扣的位置，用螺丝刀或者撬棍使劲撬就可以把左侧的面板拆下，但是右侧面板有两个螺丝需要卸下来才能拆掉

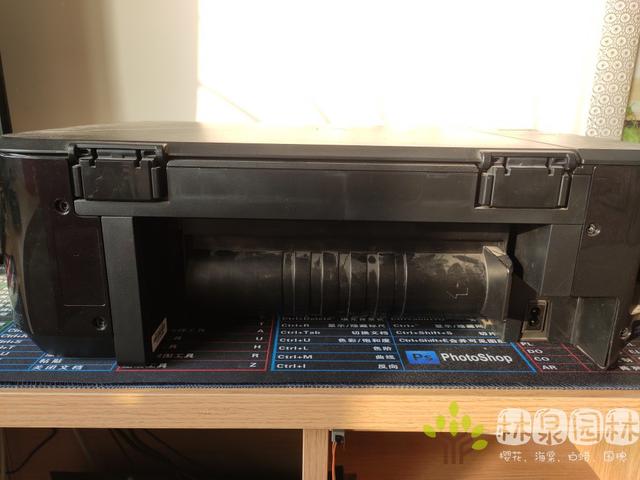

拆掉后面的四颗螺丝，两侧的就可以拿下来了。
2.

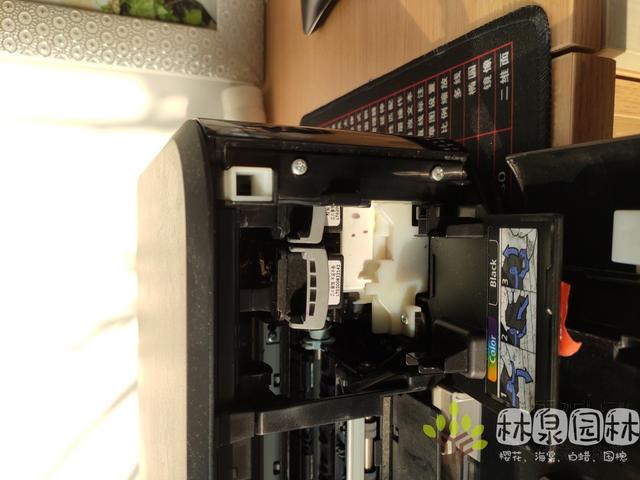

下图这两棵螺丝就是右侧的固定螺丝，卸下来右侧外壳就很容易卸下来了。

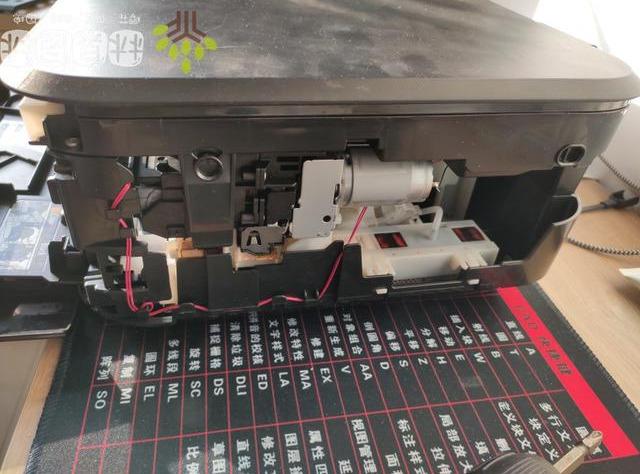

卸下来后是这个样子的，记住走线图！

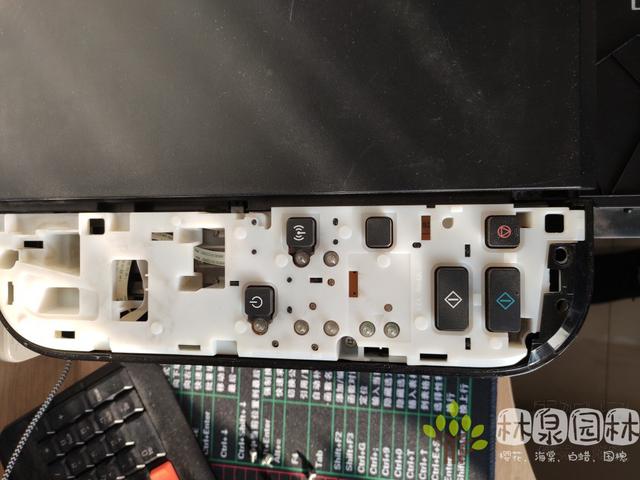

3.然后是正面的功能面板，很容易就撬下来，没有螺丝固定！撬下来后如下图样子。。

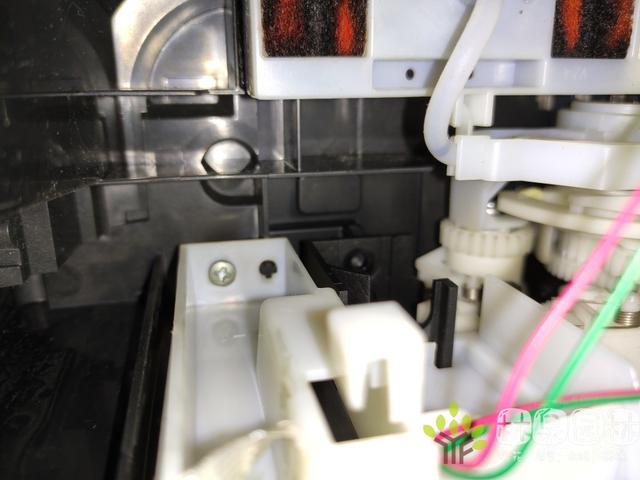

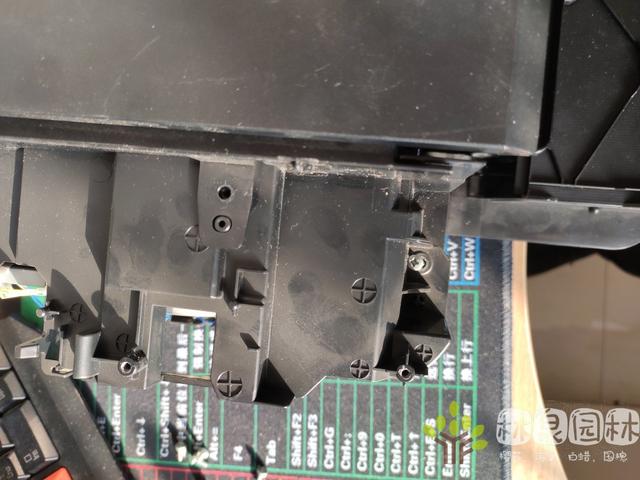

说明一下左侧的外壳很难拆，有一个卡扣卡的特别紧。必须的从下图螺丝钉位置旁边的口撬。能看到里面的卡扣位置。没有螺丝固定。放心撬！
4.就是那颗螺丝都卸下来。

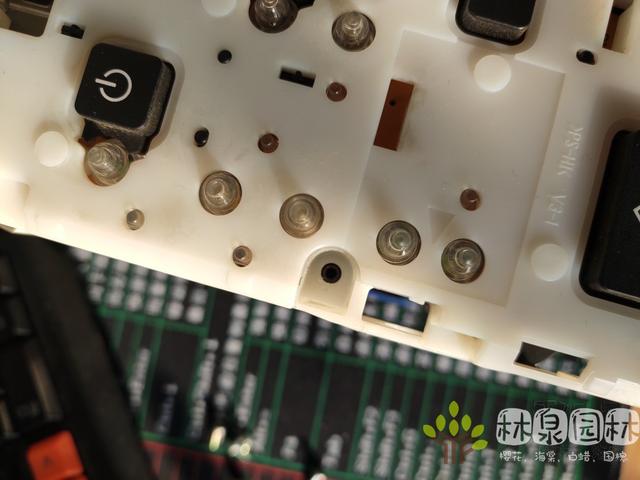

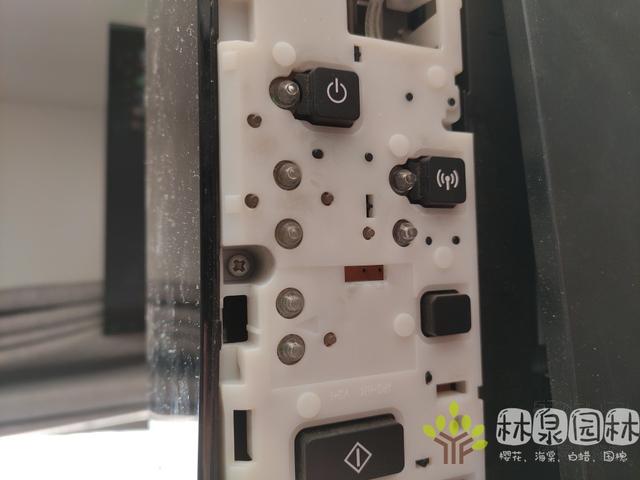

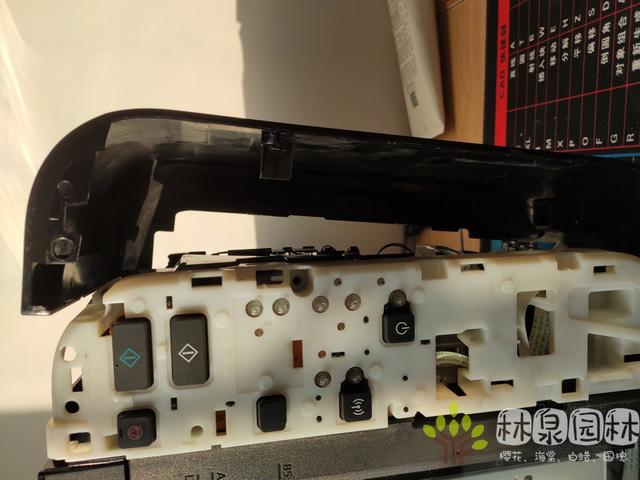

5.如图左侧面板费大力气卸下来了。然后拆解功能面板。把看到的螺丝钉卸下来就ok了。

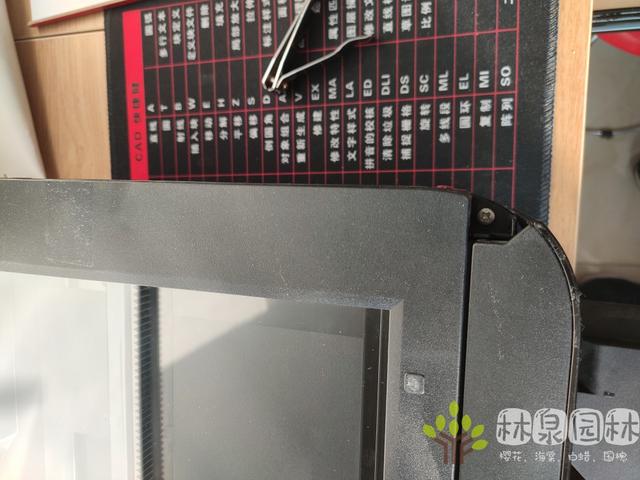

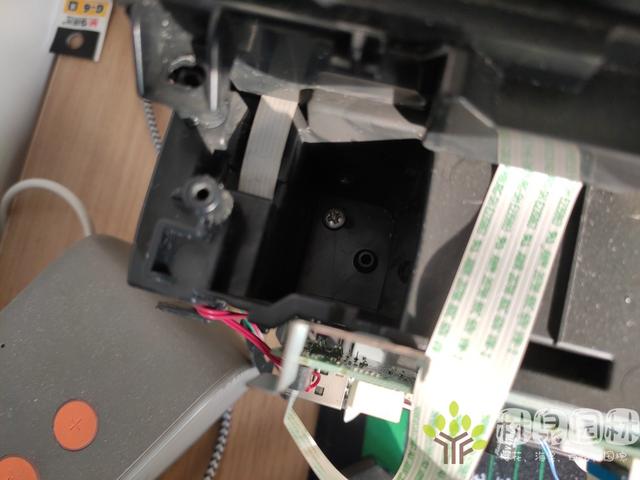

6.拆扫描仪。 如图螺丝卸掉！
那个螺丝孔的螺丝都卸了，我已经卸了补图如下

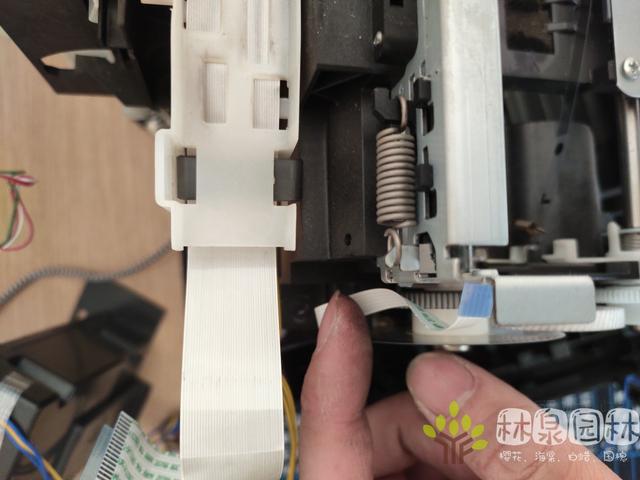

拆下的控制面板有连接线连着，注意用力，别弄断了。

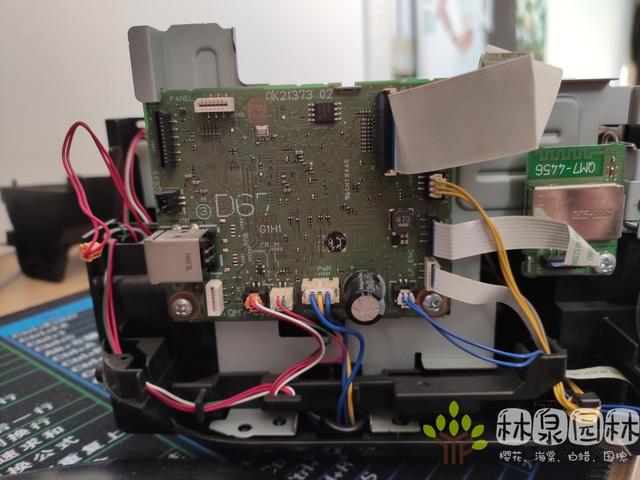

连接线轻轻地往外拔就能拔下来，拔之前别忘了拍图，以防忘了怎么还原安装。
留图如下
螺丝卸掉
留图记忆
防止拆了安不回去

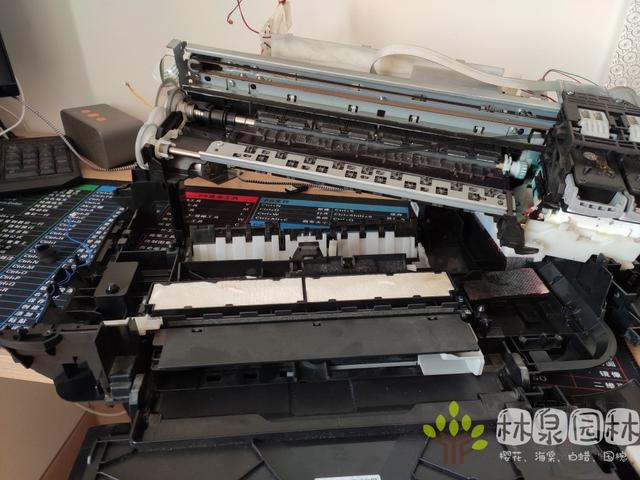

最后拆下这个模块就能看到搓纸轮了，轻松更换后再还原所有
这个模块的螺丝钉大都是螺丝帽比较大的那种，多找找，卸一个就晃动下

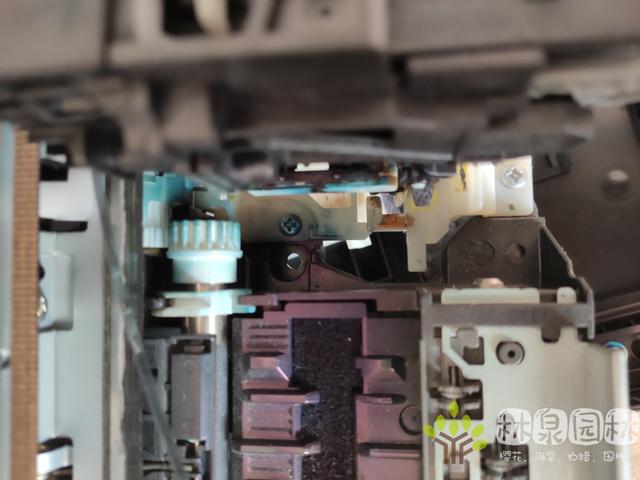

拆打印模块需要卸的螺丝钉位置如下面的图(有孔的地方)
图上有孔的地方都是我卸掉螺丝的地方

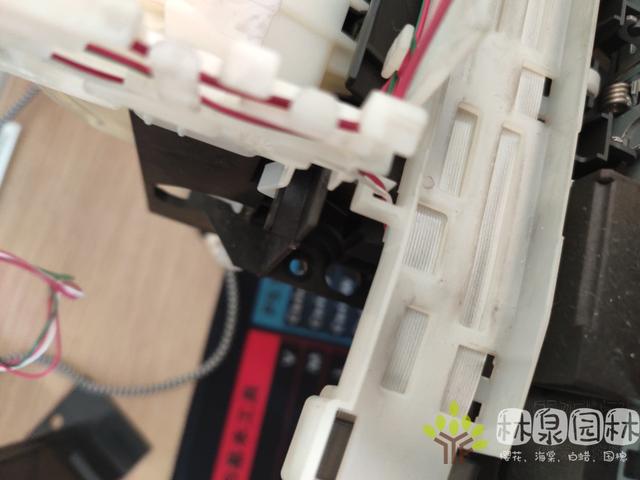

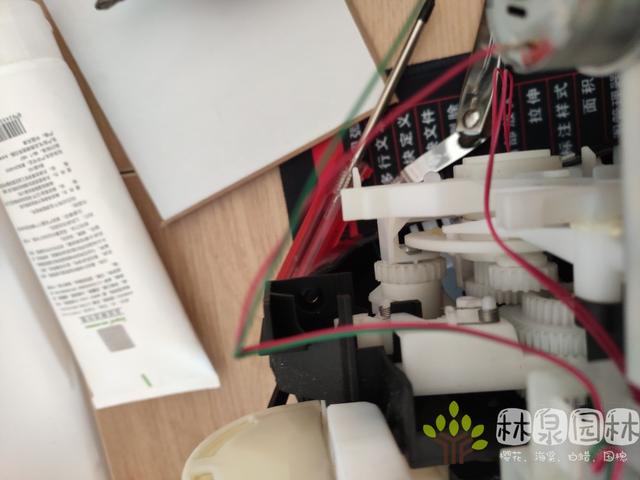

一定小心电机的线，别拉断了，比较紧
