本文介绍了北大青鸟消防系统的二线制火灾报警产品，这些产品能与四线制设备兼容，适用于同一控制器JBF-11SF系列。内容包括各类探测器、报警按钮、声光警报器、火灾显示盘和现场模块的详细接线图，是了解和操作青鸟消防系统的实用参考资料。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

近期青鸟消防陆续推出了多款二线制产品，其中二线制火灾报警产品更是广受关注，技术上革新，兼容性更好，可与四线制的火灾报警产品同时带载在同一台JBF-11SF系列火灾报警控制器上,能满足项目中的不同选择需求。


火灾自动报警系统接线图

整理了青鸟消防火灾自动报警系统「常用」产品接线图，绝对干货，诚意满满，值得收藏。

JADE BIRD FIRE

1.探测器类设备接线图

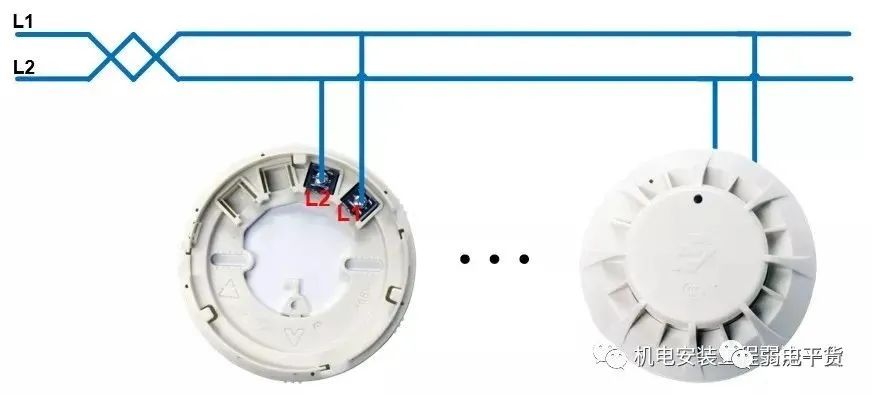

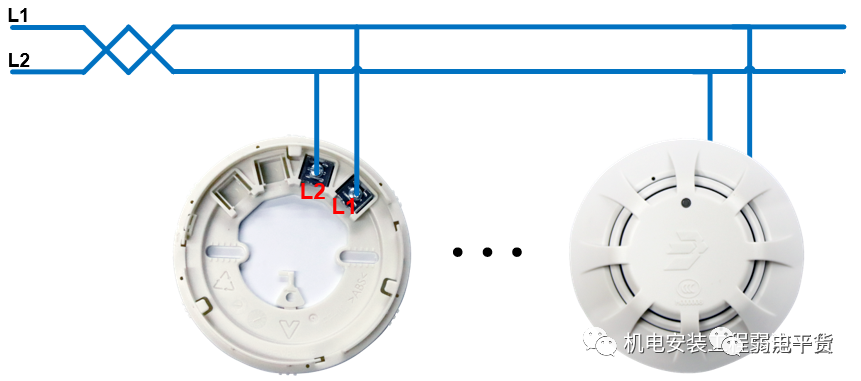

JBF5100/JBF4101点型光电感烟火灾探测器


JBF5110/JBF4111点型感温火灾探测器(A2R)

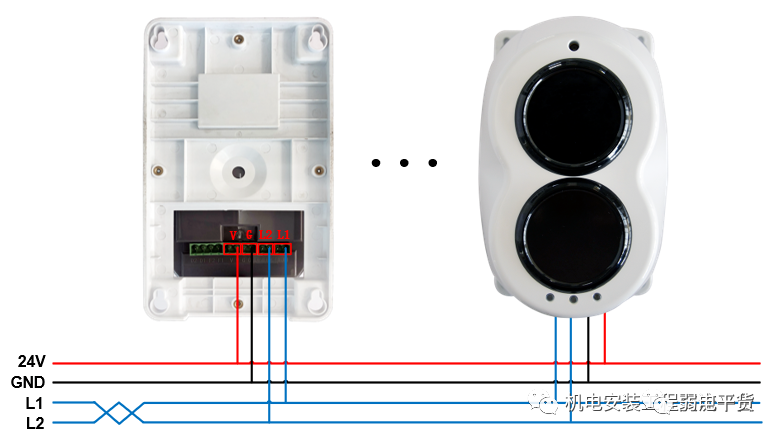

JTY-H-JBF4382线型光束感烟火灾探测器

JADE BIRD FIRE

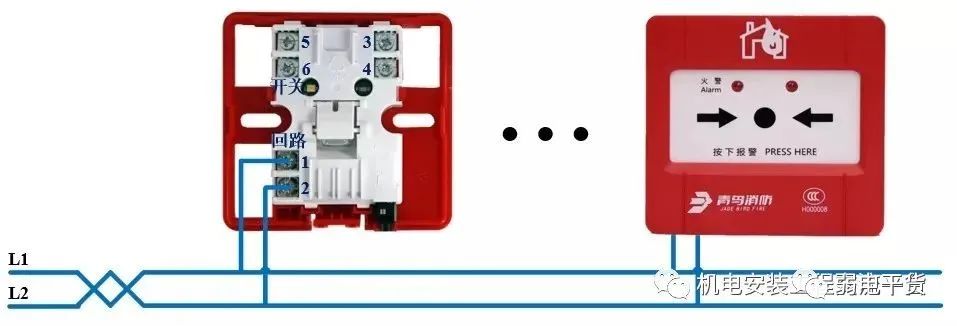

2.报警按钮类设备接线图

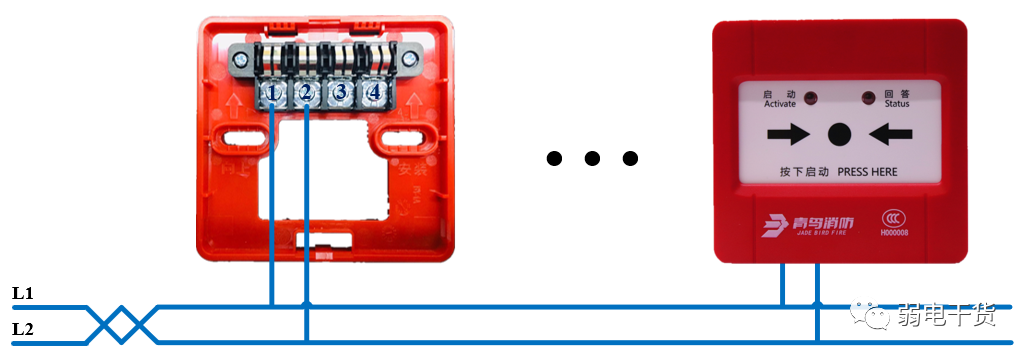

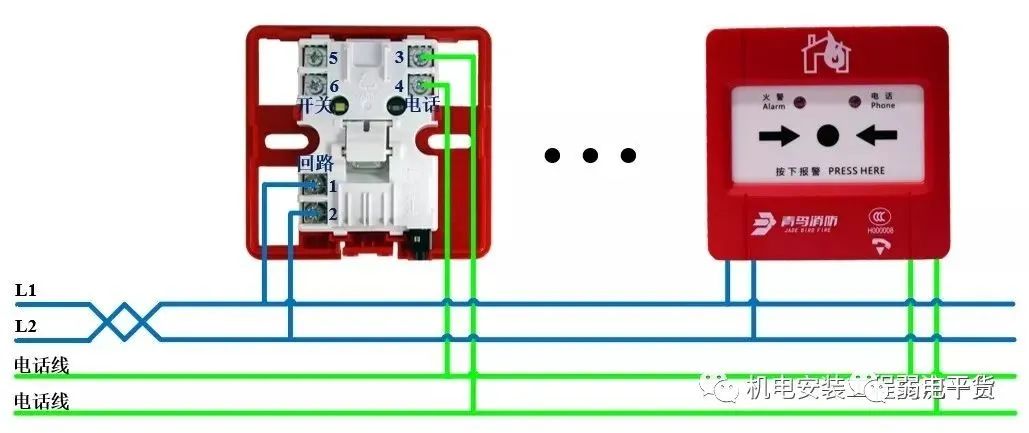

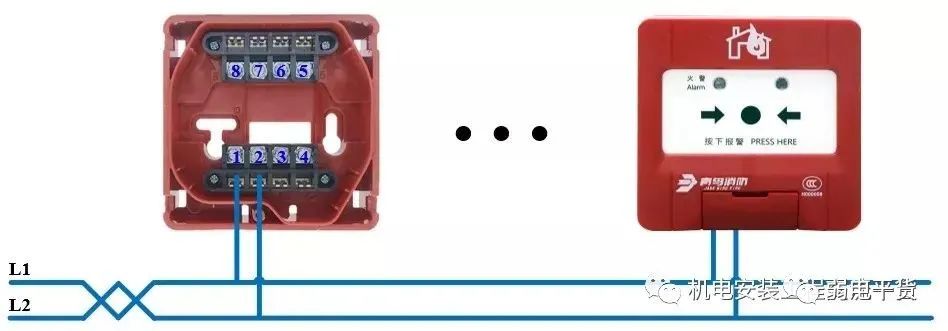

JBF4121A手动火灾报警按钮


JBF4121B手动火灾报警按钮


JBF5121手动火灾报警按钮


JBF4121A-P手动火灾报警按钮


JBF4121B-P手动火灾报警按钮


JBF5121-P手动火灾报警按钮

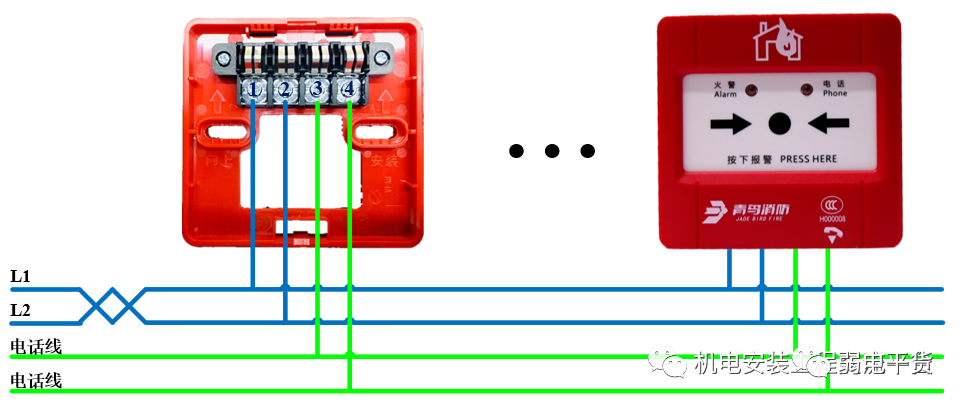

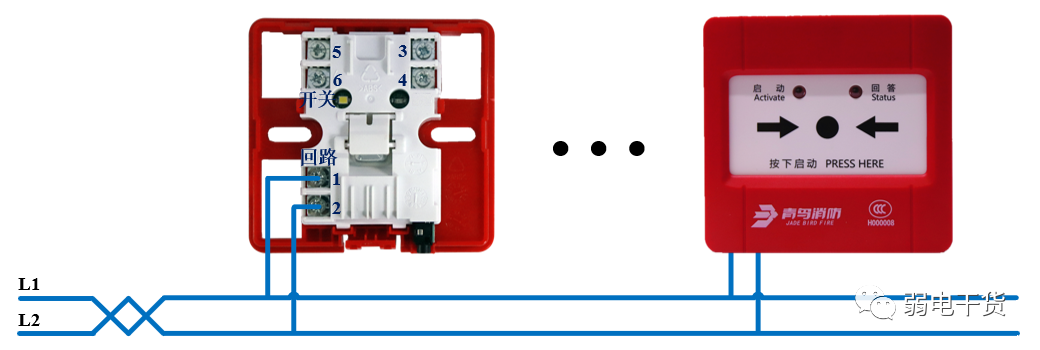

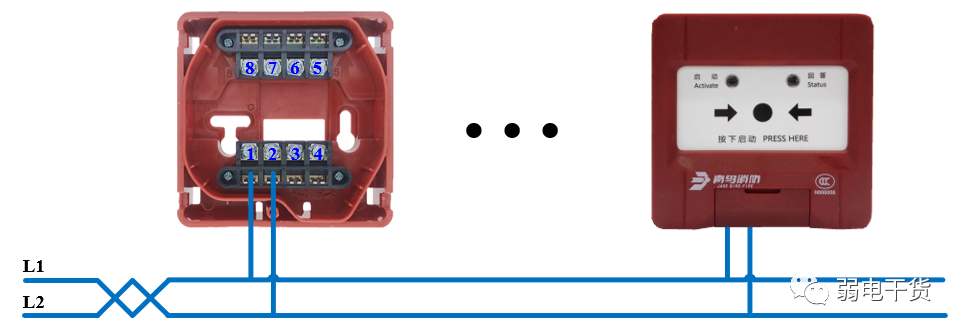

JBF4123A消火栓按钮


JBF4123B消火栓按钮


JBF5123消火栓按钮

JADE BIRD FIRE

3.火灾声光警报器类设备接线图

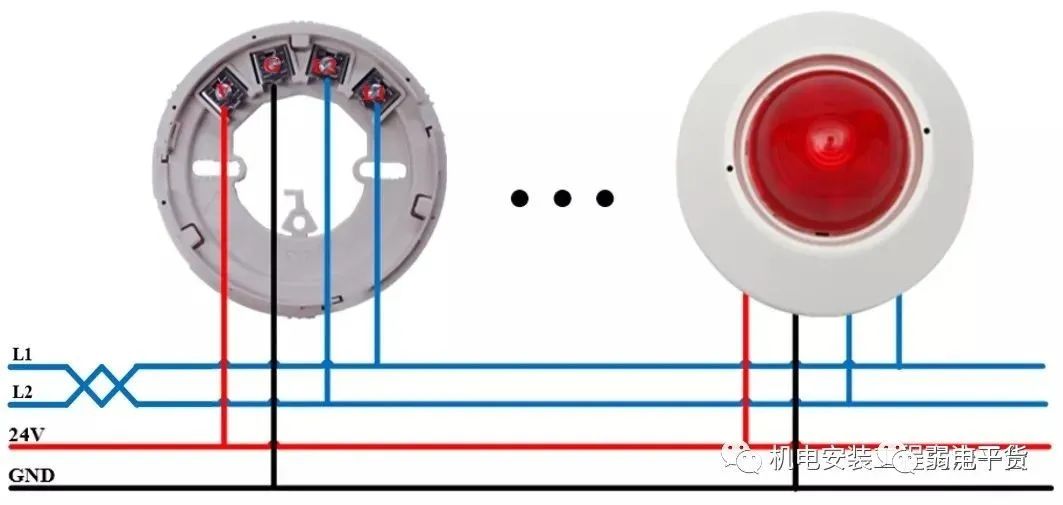

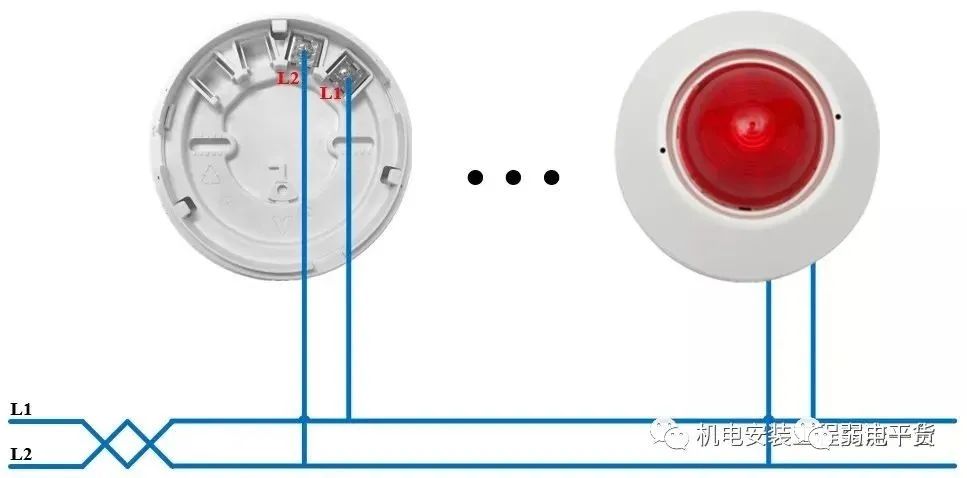

JBF4372E2火灾声光警报器


JBF5172火灾声光警报器

JADE BIRD FIRE

4.火灾显示盘类设备接线图

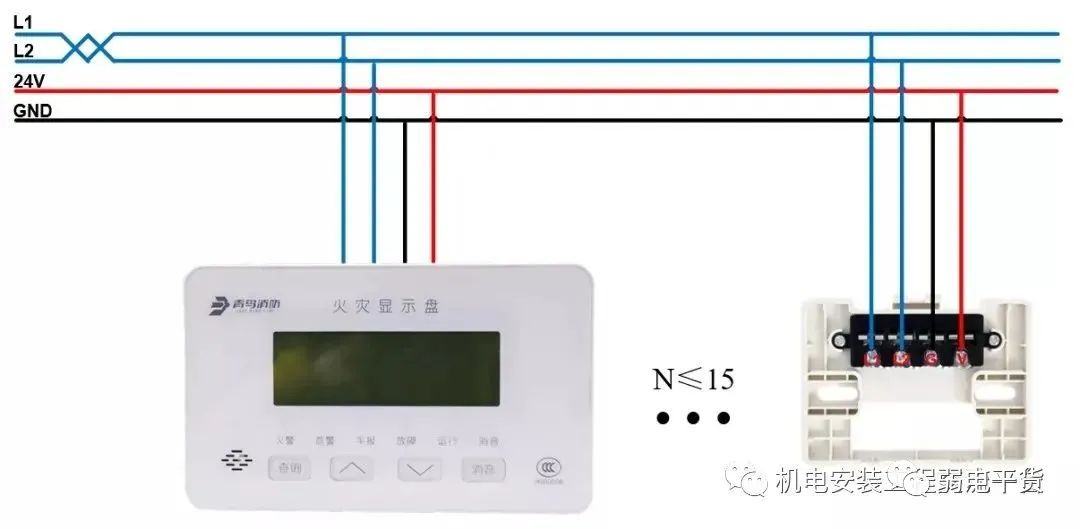

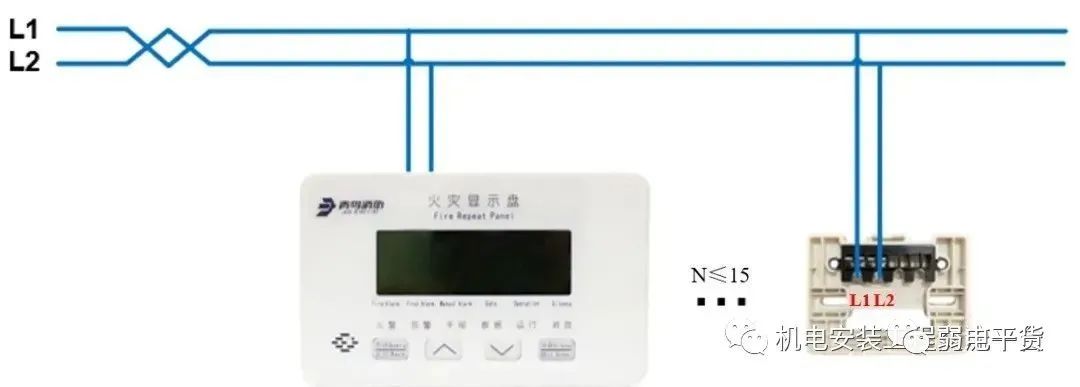

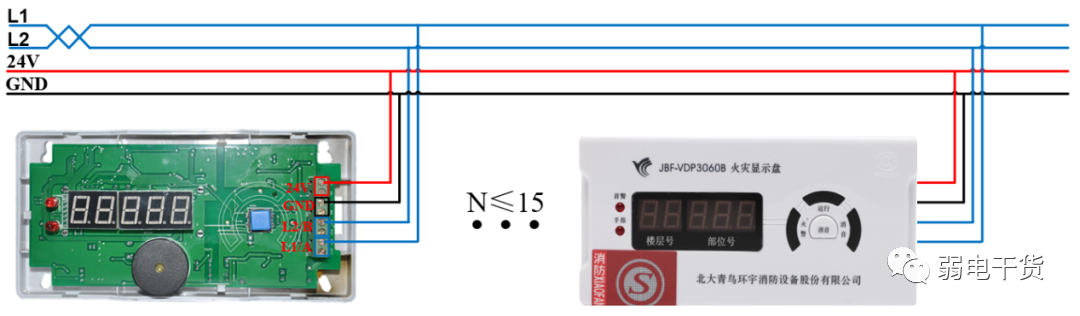

JBF4061火灾显示盘


JBF5060/JBF5061火灾显示盘


JBF-VDP3060B火灾显示盘

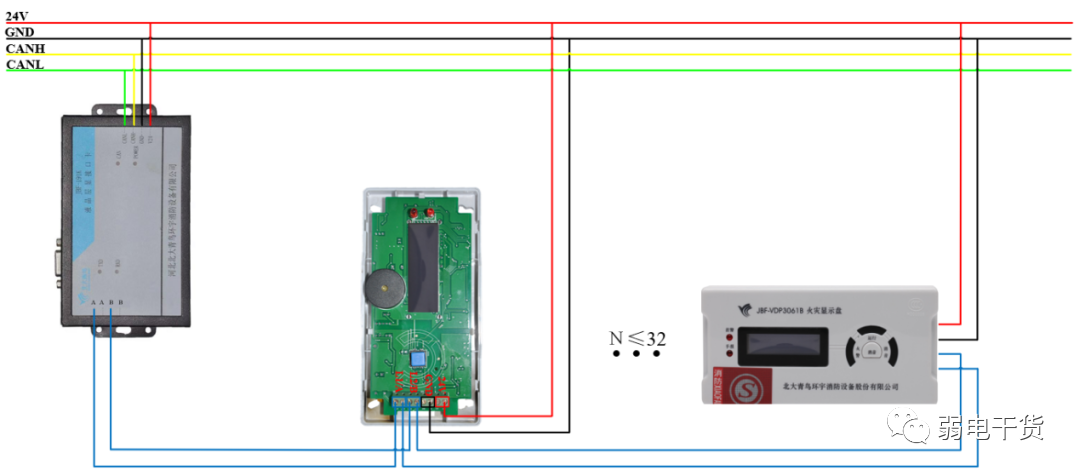

JBF-VDP3061B火灾显示盘

(配接JBF-191K液晶层显接口卡)

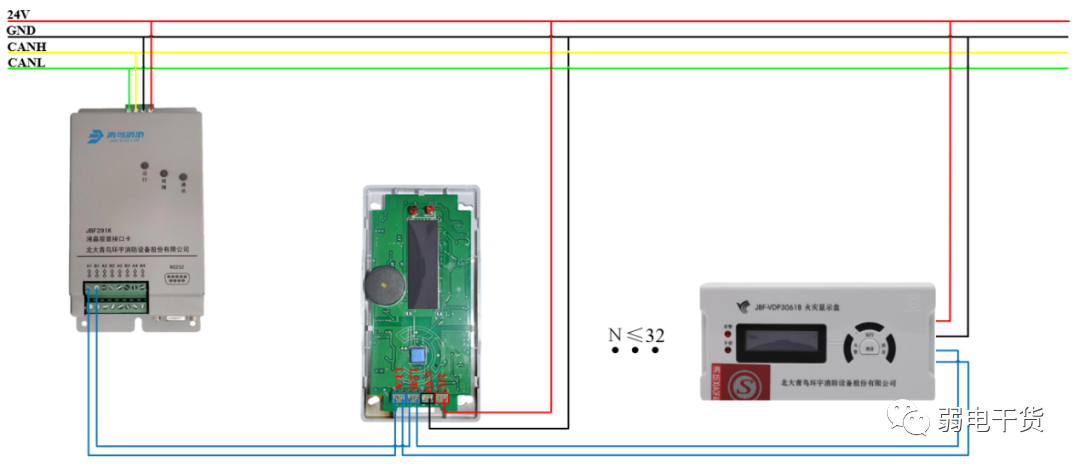

JBF-VDP3061B火灾显示盘

(配接JBF-291K液晶层显接口卡)

JADE BIRD FIRE

5.现场模块类设备接线图

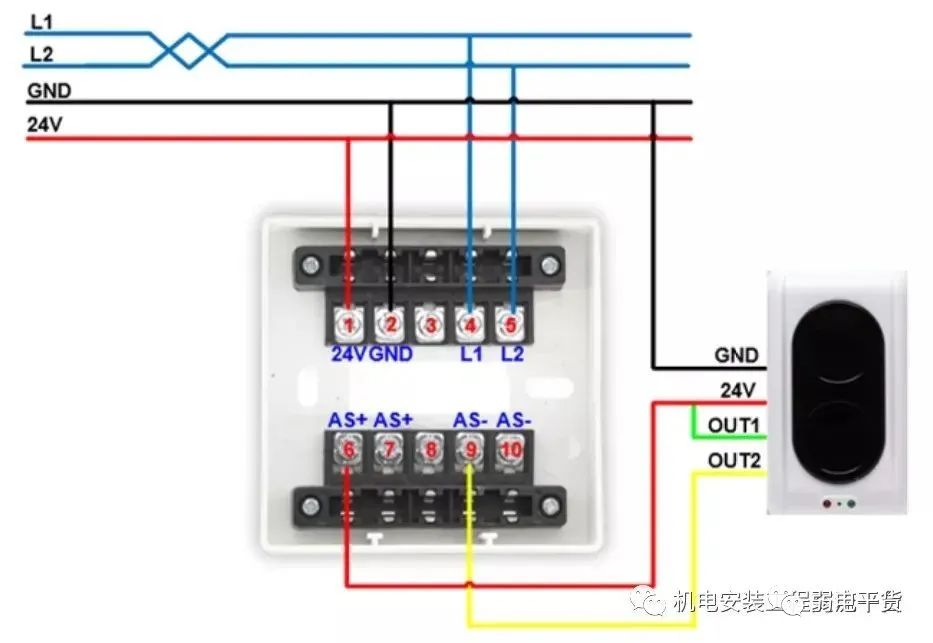

JBF4137中继模块

(配接JTY-H-JBF-VDC1382A线型光束感烟火灾探测器)

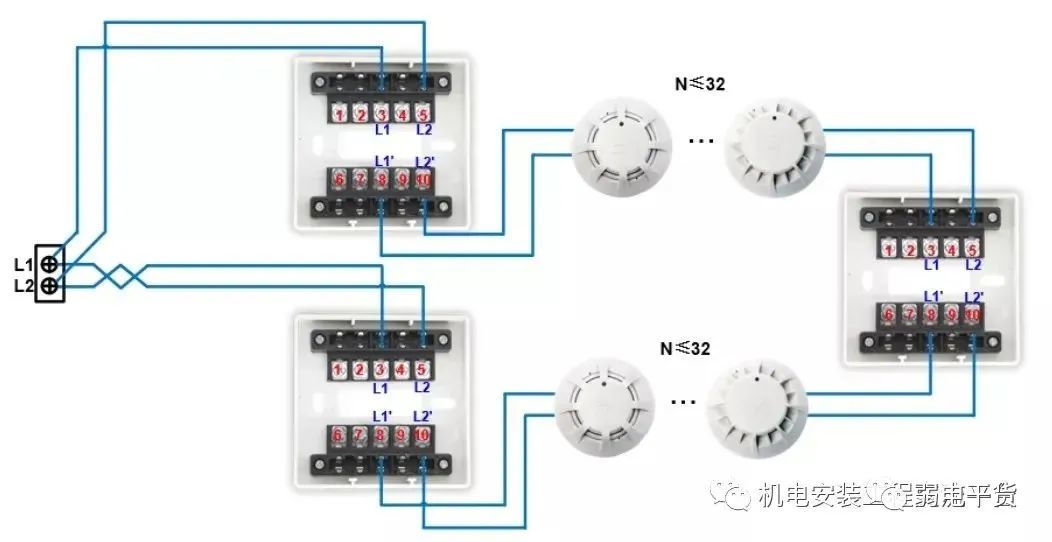

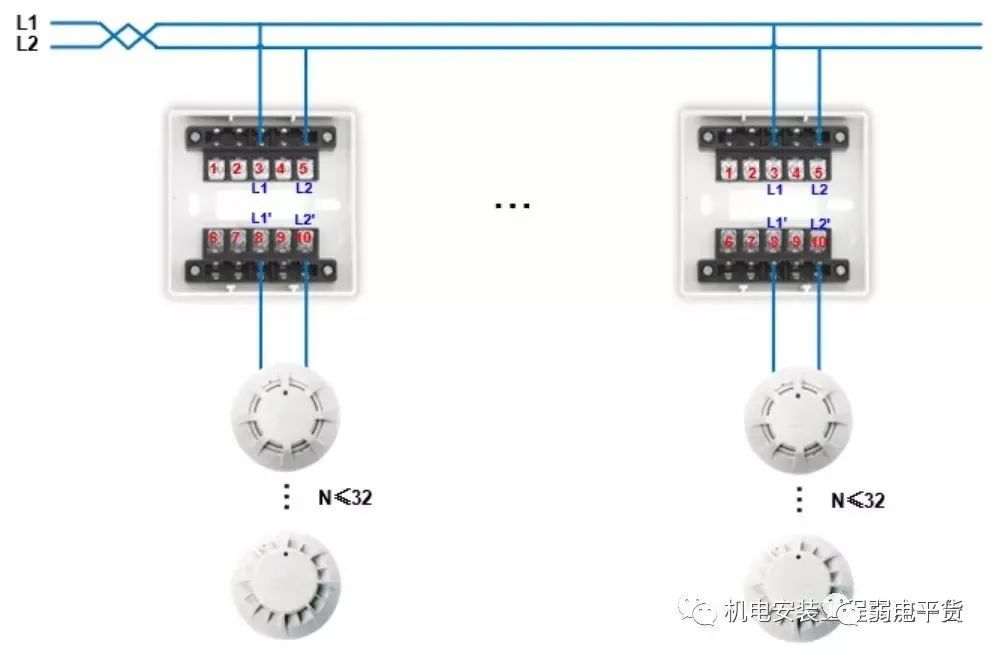

JBF4171隔离模块树状分支接线方法


JBF4171隔离模块环形接线方法

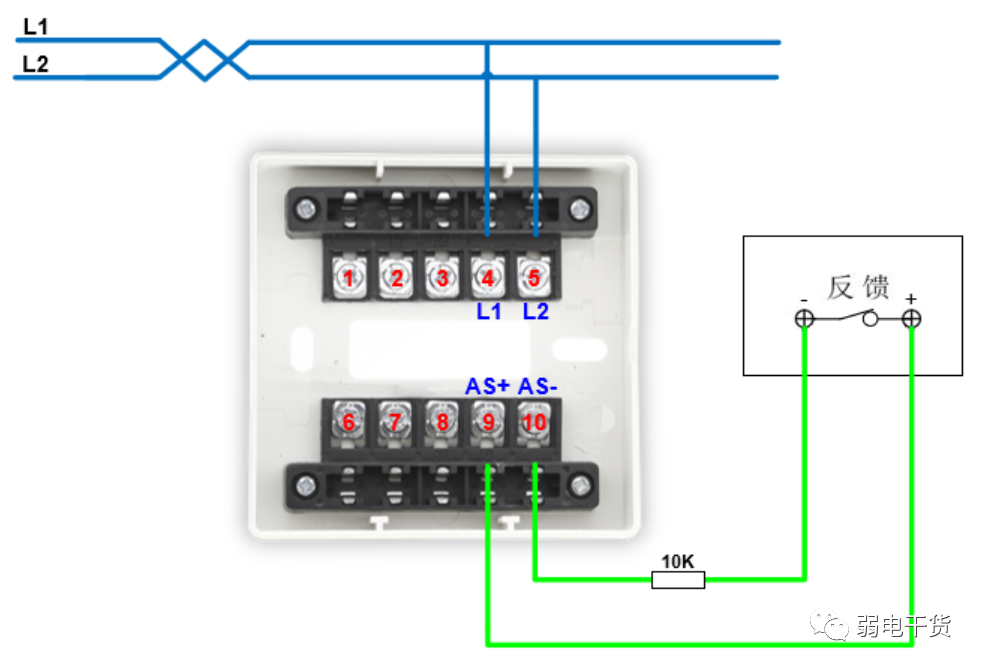

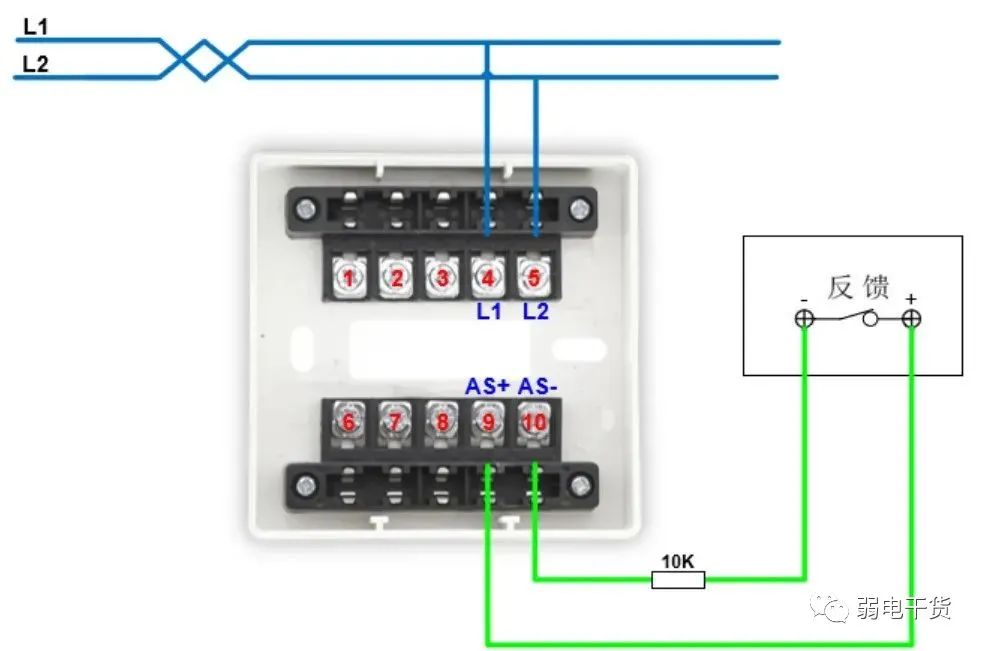

JBF4132输入模块

(接收闭合反馈信号接线方法)

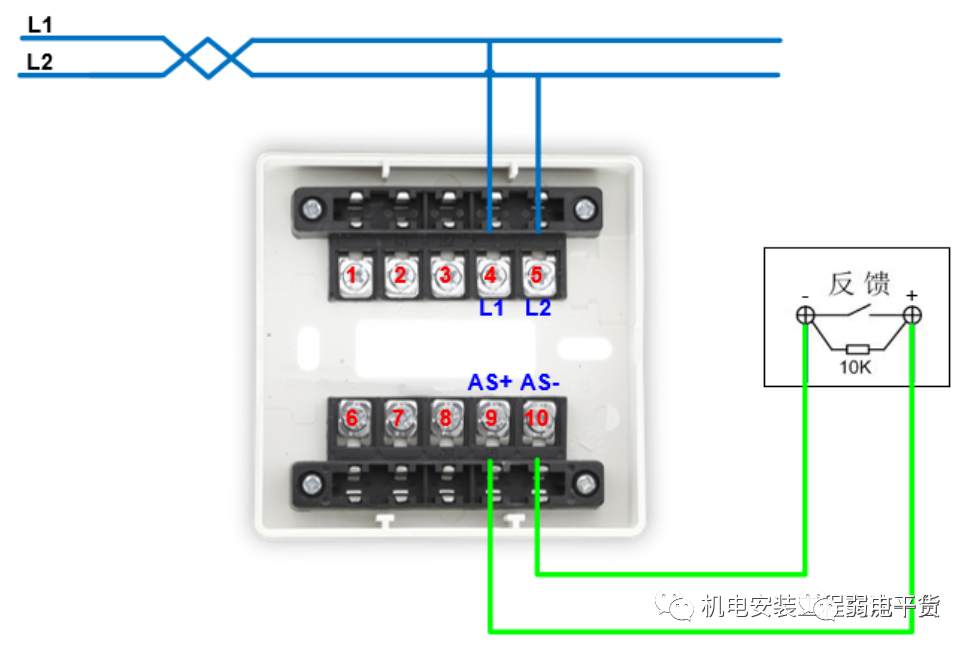

JBF5131输入模块

(接收闭合反馈信号接线方法)


JBF4132输入模块

(接收断开反馈信号接线方法)


JBF5131输入模块

(接收断开反馈信号接线方法)

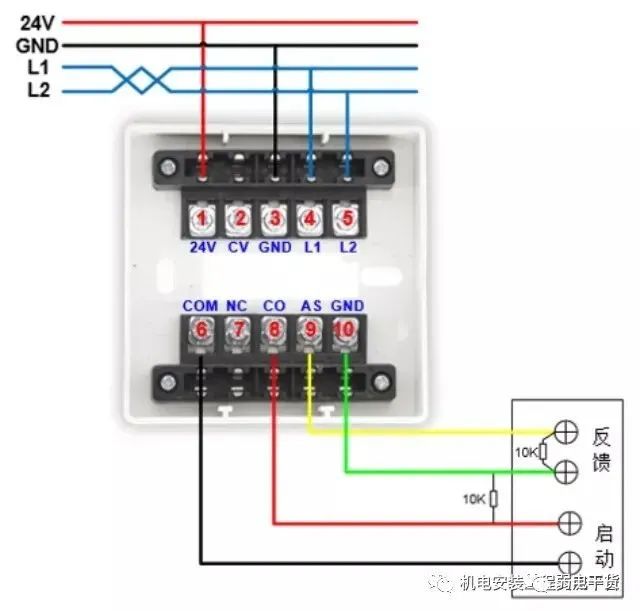

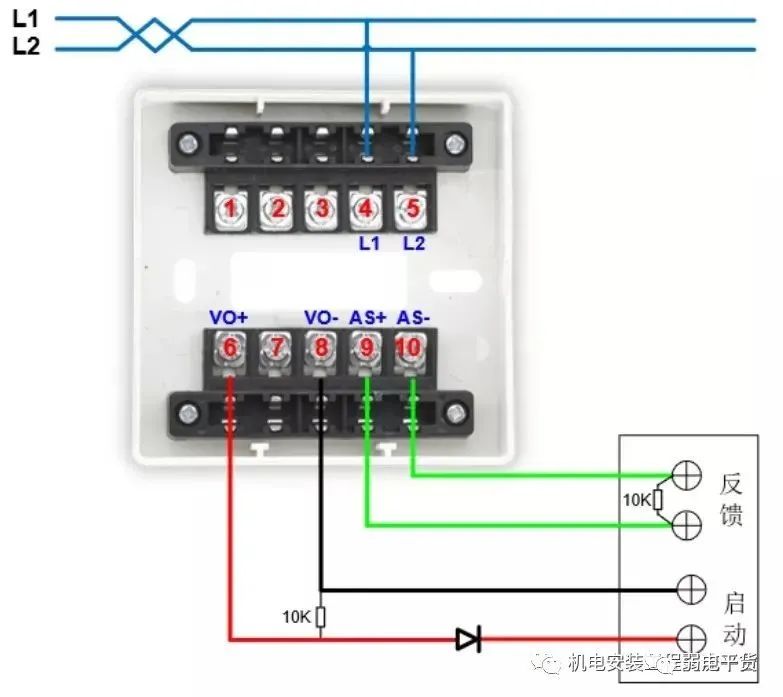

JBF5141输入输出模块有源输出接线方法


JBF4142输入输出模块有源输出接线方法

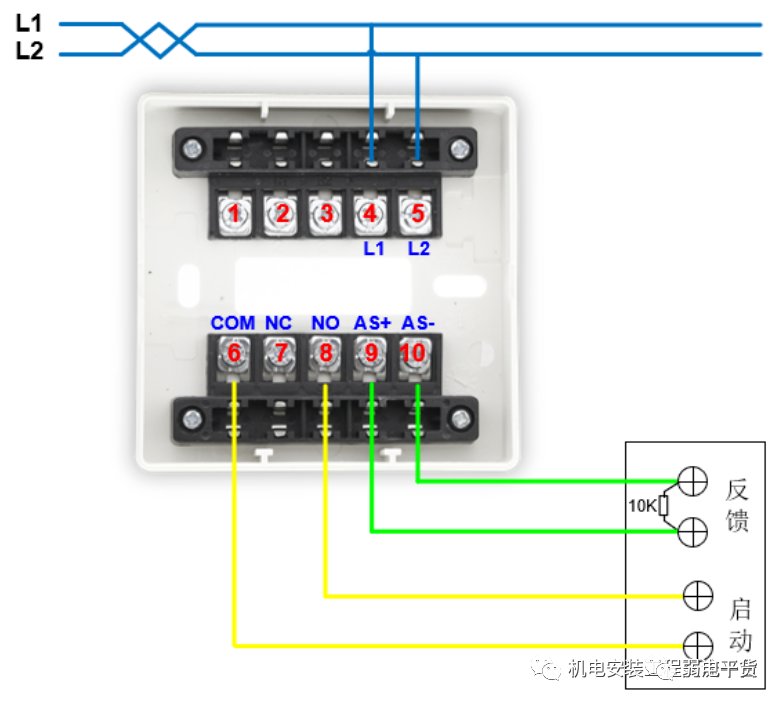

JBF5141输入输出模块无源输出接线方法


JBF4142输入输出模块无源输出接线方法


JBF5142输入输出模块


JBF5143输出模块


JBF4143/JBF4143A输出模块

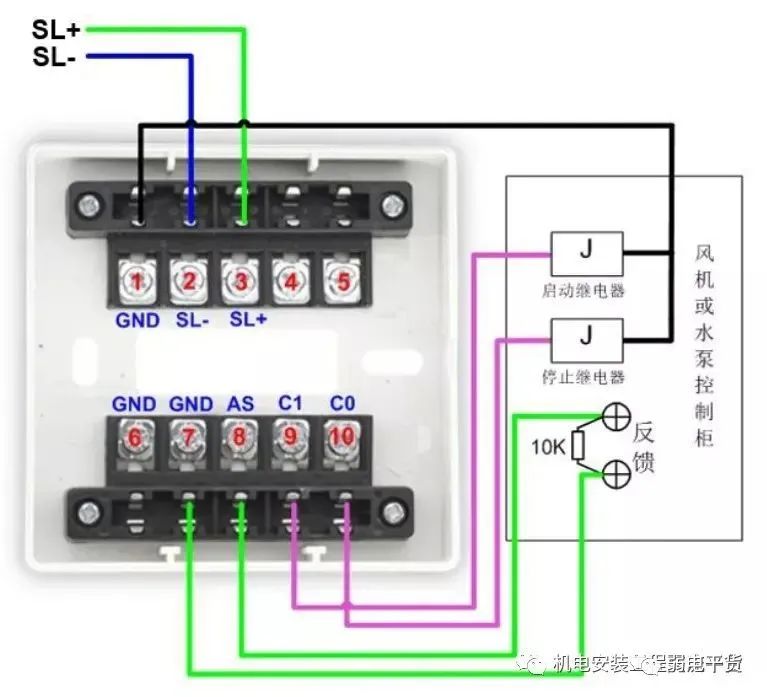

JBF5155输入输出模块

(控制非自保持设备接线方法)

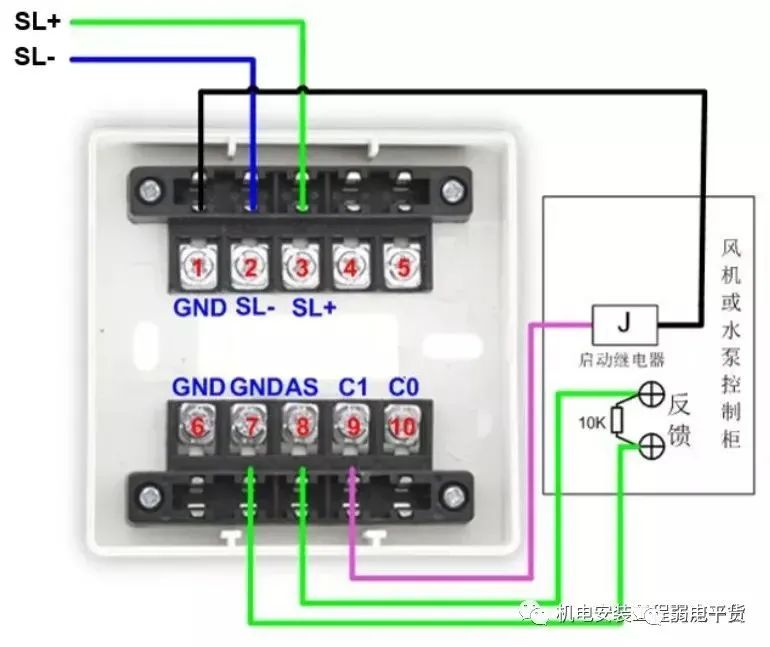

JBF5155输入输出模块(控制自保持设备接线方法)

以上图片版权均归青鸟消防所属
