超导磁体励磁和失超

一、超导体

  超导性(superconductivity)是超低温下某些导体电阻急剧下降为零,导电性超过常温的优良导电现象。具有超导性的物质称为超导体。

  临界温度(Tc):超导体电阻突然变为零时的临界最高温度。

  临界磁场(Hc):逐渐增大磁场到达一定值后,超导体会从超导态变为正常态,把破坏超导电性所需的最小磁场称为临界磁场。

  临界电流(Ic):当通过超导体中的电流达到某一特定值时,又会重新出现电阻,使其产生这一相变的电流。

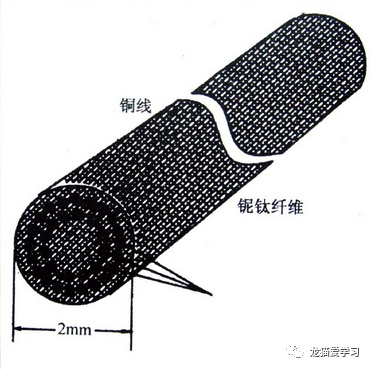

  铜基的主要作用是释放磁体所储存的巨大电能,防止过热而使超导体烧毁。机械支持和提高线圈的机械性能。线圈的绕制有以四或六个线圈为基础的,有以螺线管为基础的

二、励磁

 在磁体电源的控制下逐渐给超导线圈施加电流,从而建立预定磁场的过程。励磁一旦成功,超导线圈将在不消耗能量的情况下提供强大的、高稳定性的均匀磁场。

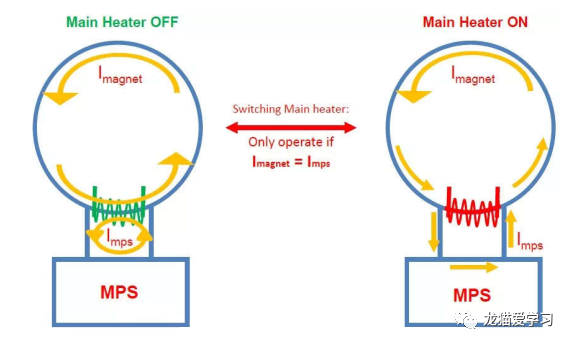

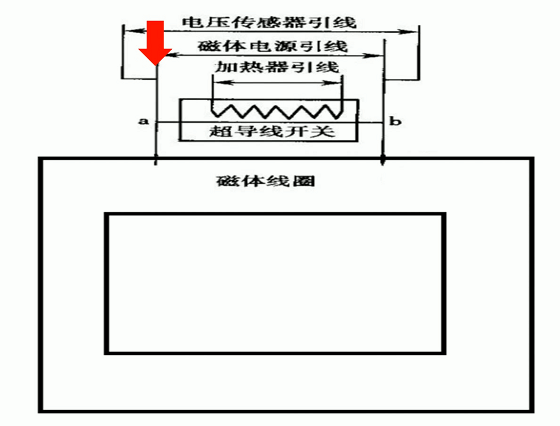

图1 超导线圈励磁示意图(图片来自老王讲技术)

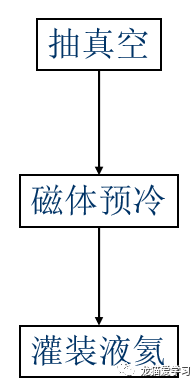

1. 超导环境的建立

  抽真空是杜绝超导体与外界之间的热传导。首先,把液氮导入杜瓦容器中,使磁体温度达到77K。然后,让高纯度的液氦把液氮顶出来,使液氦能在磁体内停留,让磁体内部温度达到4.2K。超导线圈必须浸泡在液氦中才能工作,因此必须在杜瓦容器中和灌满液氦(95%~98%)


2.超导线圈励磁

  当励磁电源与超导线圈连接时,由于超导线圈的超导性,电流会直接从磁体电源引线的一端流向另一端。当加热器引线通上电,会使靠近加热器引线部分的线圈从超导态变成常导态,如图中的浅黄色所示。此时,电流就不会从a→b,而是绕过a→b。当加热器引线失电,靠近加热器引线部分的线圈又恢复到超导态,如图中的浅蓝色所示。电流又直接从a→b,使磁体电源引线部分的电路短路,电流在超导线圈中循环。撤去励磁装置后,超导线圈中的电流就可以无限循环下去。


图中:浅黄色表示常导态的线圈;浅蓝色表示超导态的线圈。

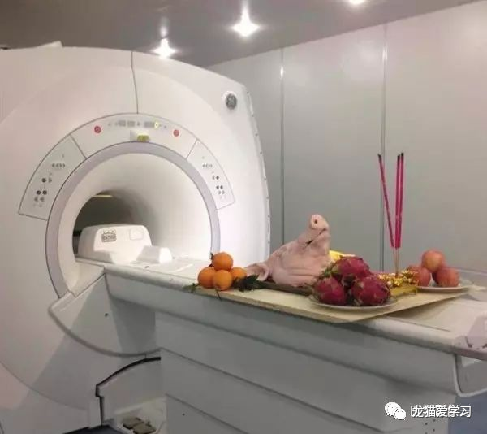

   磁共振设备价值几千万,安装完成后需要给超导线圈通上电这个过程叫做励磁。励磁是有一定几率失败,一旦失败损失百万计,这个损失由制造商承担。


三、失超

  在励磁工作过程中,超导体因某种原因突然失去超导特性而进入正常态,即引起失超。此时温度急剧升高,液氦大量挥发,磁场强度迅速下降。同时,巨大的电磁能转化为热能会破坏磁共振部件。

(1)引起失超的原因

  1.磁体本身结构和线圈因素造成的失超:多发生在励磁过程中或线圈受力破裂,释放热能引发失超。

  2.超导材料不稳定造成的失超:常见于首次励磁时发生。

  3.磁体超低温环境破坏造成的失超:液氦不足则可能发生失超,磁体的真空被破坏则一定发生失超。

  4.人为因素造成的失超:励磁时充磁电流超过额定值、补充液氦方法不当皆可造成失超。

  5.磁体急停单元:操作失误,按下红色急停开关将立刻导致失超;突发状况启动失超开关。

  6.其他:地震、雷电、撞击等均可能造成失超。

(2)失超和退磁的区别

  退磁是通过磁体电源慢慢泄去存储的巨大能量,使线圈内电流减小为零,但线圈仍处于超导态。

  失超不仅磁场消失,而且线圈失去超导性。

  退磁是可逆的过程,失超是不可逆的过程。

MR成像时采集的是横向磁化矢量还是纵向磁化矢量??

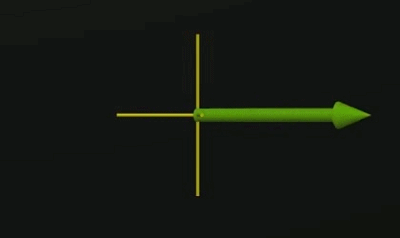

  首先我们要明白,MR信号采集的实质是把电磁信号转化为电信号。纵向弛豫是磁化矢量在+Z方向从0恢复到初始状态的过程,如下图所示。

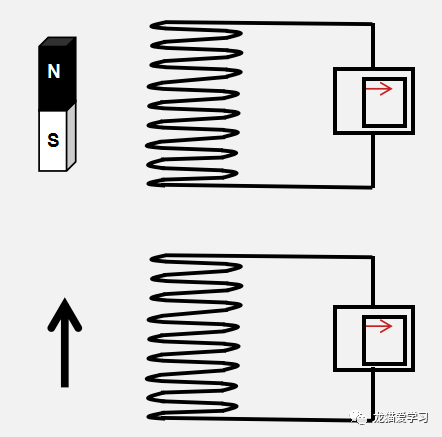

 当我们在纵向弛豫旁边放一个接受线圈,纵向弛豫无法切割线圈产生电信号,如下图所示。

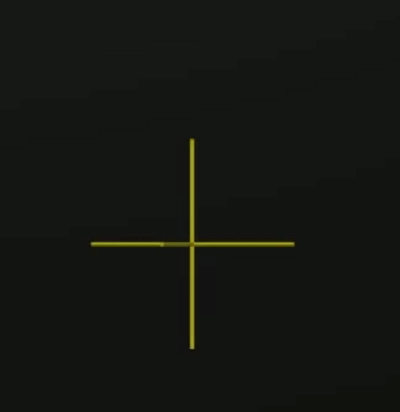

横向弛豫是磁化矢量是在XY平面做自由感应衰减的旋转运动,如下图所示。

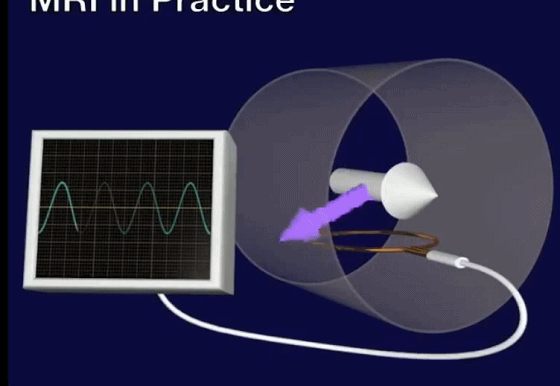

 当我们在横向弛豫旁边放一个接受线圈,横向弛豫在XY平面做旋转运动,切割线圈产生电信号,如下图所示。


 通过上面分析我们可以得到,MR信号采集的是横向磁化矢量但是,对于纵向磁化矢量我们应该怎么采集??

 实际上对纵向磁化矢量的采集只需要在采集之前发一个90°的脉冲使纵向磁化矢量偏转到横向磁化矢量即可。剩下的采集过程同上。
