线  规

美国线规(AWG)

中国线规(GB)

德国线规(DIE)

英国线规(SWG)

国际电工线规(IEC)

01

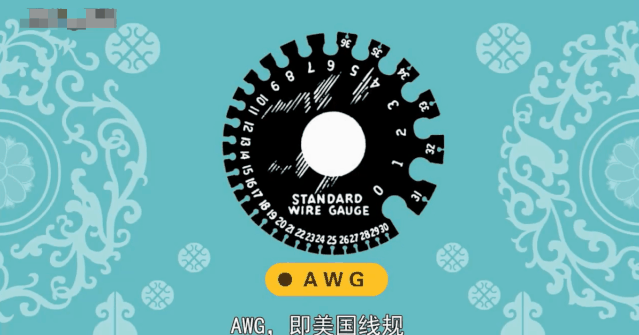

美国线规(AWG)

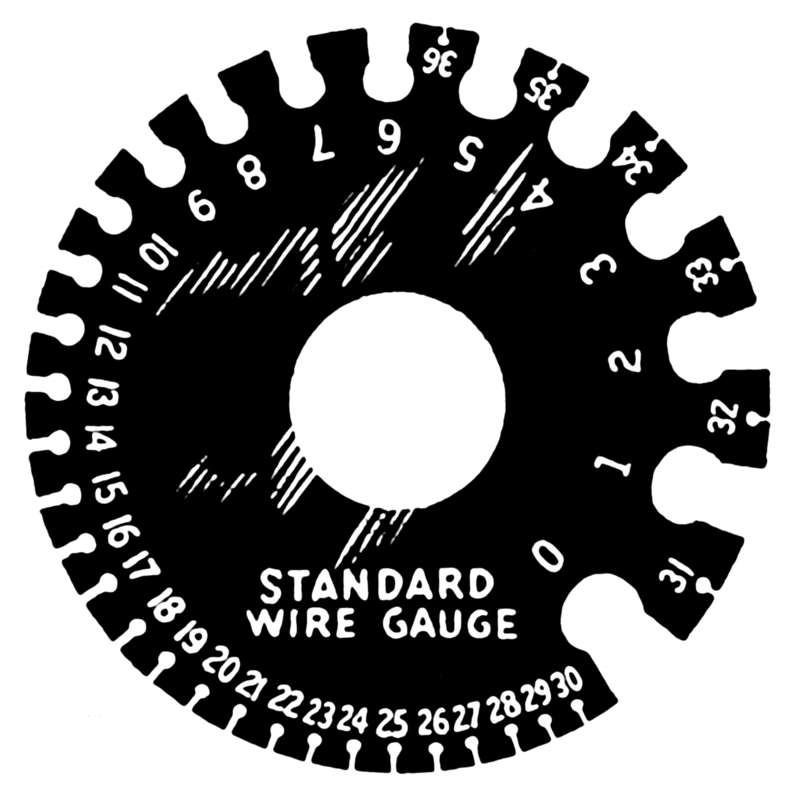

AWG(American wire gauge)美国线规，是一种区分导线直径的标准，又被称为 Brown & Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。AWG前面的数值(如24AWG、26AWG)表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过孔的等级越高，导线的直径也就越小。粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这会导致电缆更沉、更难以安装、价格也更贵。电缆设计的挑战在于使用尽可能小直径的导线(减小成本和安装复杂性)，而同时保证在必要电压和频率之下实现导线的最大容量。

一般，单线导体是根据直径来决定线号的，而绞线是根据横截面积来决定线号。CANARE公司使用的导体线号如下表所示。另外，线号越大说明导体的横截面积越小。AWG 导体横截面积(mm2)。

英国和美国使用线号表示法。线号又称线规(wire gauge), 按0、 1、 2、 3……数码顺序表示, 数码越大, 线材越细。300年前, 轧制和挤压尚未诞生, 还是用锻造制备线坯, 当年的测量工具也很粗糙, 在这情况下以拉制的次数作为线材粗细的标志。每拉一次增加一号, 线坯则为0号。因为有众多作坊, 其工艺又各不相同, 于是出现了众多的线号标准。这在贸易和交流中当然是很不方便的, 但又没有“秦始皇”给他们统一度量。经过300年的淘汰, 兼并和变迁, 有的国家就改为直径计量, 但英国和美国, 线号表示法沿用至今。现今常使用的是美国线规(AWG),伯明翰线规(BWG)和英帝国标准线规(SWG)。

02

国际线材尺寸标准

国际线材尺寸标准，即IEC 60228。它是国际电工委员会颁布的绝缘导线的国际标准。不同于美标，是按照线径来划分，，单位都是国际单位，当然其和美标(AWG)和英标(SWG)的线号也可以一一对应上，国标(GB)基本是和国际标准一致的。文章末尾奉献上了小编精心整理的对照表，方便各位工程师聚聚在工作中可以方便快捷的线材和线径，阻抗，电流等参数对上号。

03

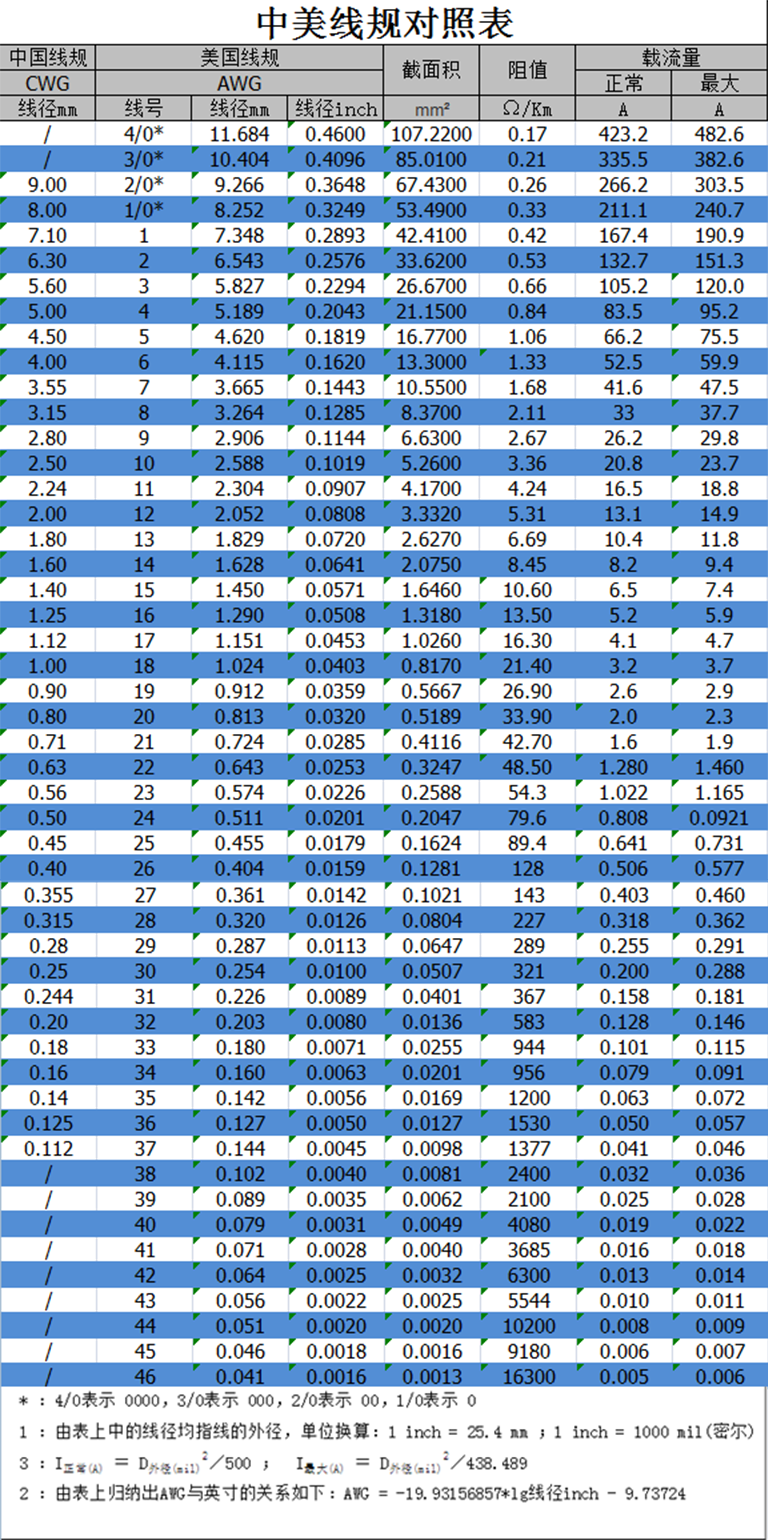

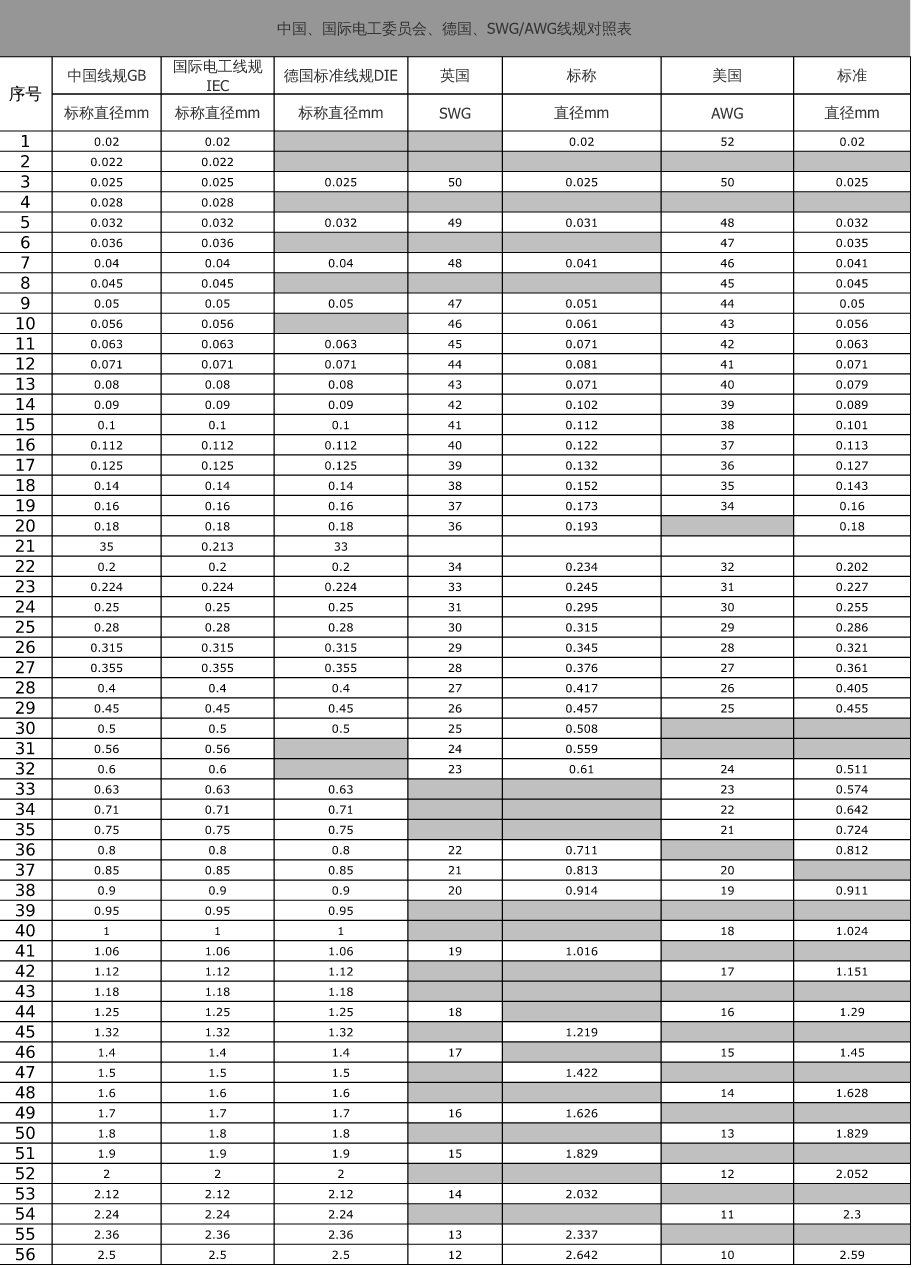

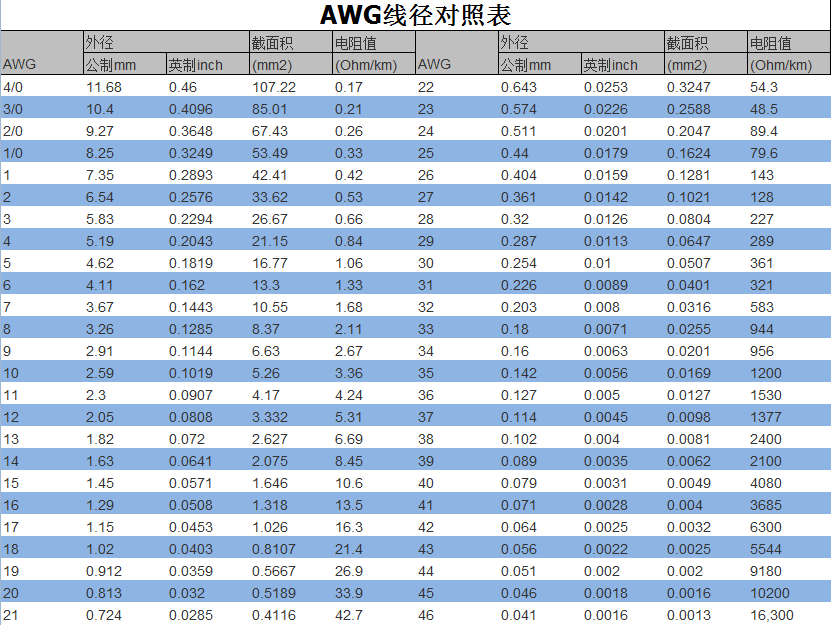

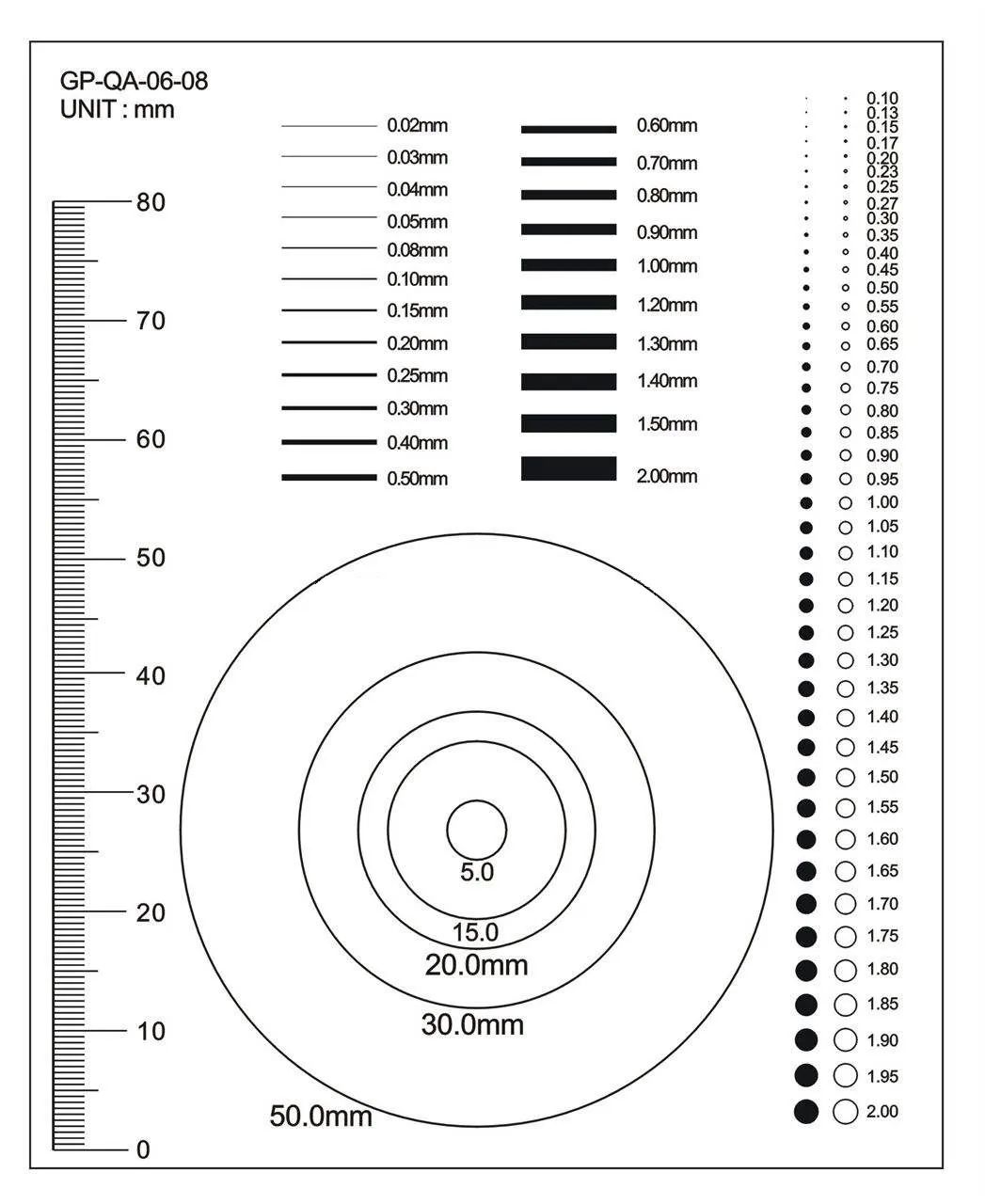

对照表
