指令详解 三菱plc_三菱PLC中的先进先出写入指令

昨天发布的文章通过一个动态图演示讲解了三菱FX5U PLC中的先进先出读取指令，今天就继续来演示一下写入指令即SFWR(P)指令，这里的WR就是write的缩写；而读取指令SFRD(P)指令中的RD就是read缩写！

还是直接开看程序吧：

用于测试写入指令的程序

这个程序和昨天的程序很相似，还是简单解释一下，第一行SM402是一个运行后首次扫描为1的点，用来初始化程序，也就是给D0一个值10，而后是把字符串‘ABCDEFGHILMN’存入到D1开始的连续字地址中！

第二行就是M1点触发SFWRP指令运行，M1接通一次这个指令就执行一次！

来看运行后的动态图吧：

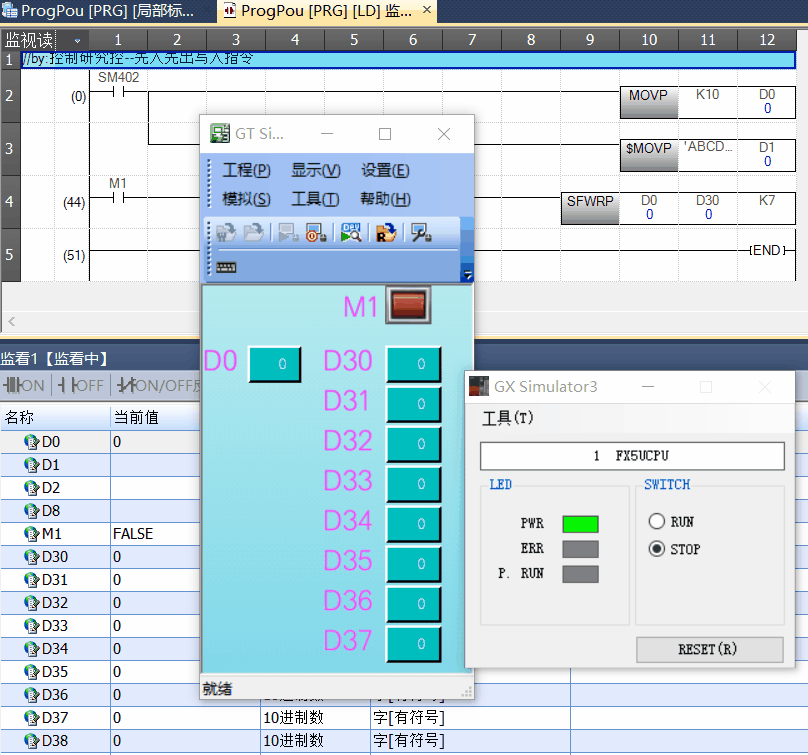

先入先出写入指令监控动态图

这个指令要比读取指令要简单一些，可以看到上电后D0的值是10，M1每为1一次就把D0的值接入到D30指向的区域中！

需要重点说明的是，这个执行过程并非每次都写到D31中，而是第一次将D0的值写入到D31中，第二次写入D32，第三次D33这样写入的！每写入一次D30的值就增加1，但是它只能增加到6，就是因为SFWRD(P) D0 D30 K7中的这个7决定了D30的值只能增加到6，也就是说只能写入6次！

配合昨天的先入先入的读取指令，两篇文章一起来看的话，就容易对这个先入先先出有更深刻的理解！本文中是D0的值，第一次写入D31，第二次写入D32，第三次写入D33，这样就实现了先入的在最上边！---而昨天的文章中是把最上边的先读出，这样放在一起使用就实现了先写入的，被先读取出来！---这也就是三菱PLC中实现先入先出的模型原理！
