前言

在中考物理试卷中，电学计算题几乎离不开滑动变阻器，而一旦涉及滑动变阻器的计算题都会让一些基础薄弱的同学头痛，那么与滑动变阻器相关的计算题真的就那么难吗？今天豆豆老师通过一道例题与大家分享下。

今日例题

思路分析

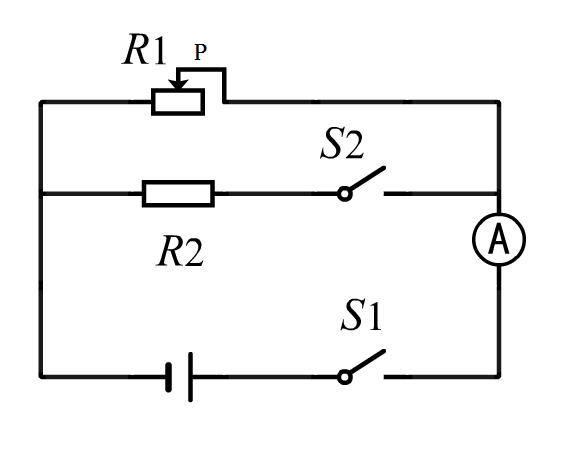

首先，我们队电路图进行分析，这是一个并联电路，滑动变阻器R1与定值电阻R2并联。在对基本电路图认识清楚之后，我们再结合每一问进行分析。

第一问，当滑片P滑至最右端，S1闭合S2断开时，此时的电路就变为一个简单的串联电路，滑动变阻器全部接入了电路中，也就是说此时R1的阻值就是它的最大阻值50Ω。那么此时直接根据欧姆定律即可算出电路中的电流；

第二问，当滑片P滑至最右端，S1、S2都闭合时，此时为一个并联电路，R1与R2并联，根据第一问求出的电流可以得出第二问的电流，然后再利用并联电路中总电阻的计算公式求出总电阻表达式，此时已知电源电压和电流，最后再利用欧姆定律即可求出R2的阻值；

第三问，此时滑片P的位置不确定，也就是说R1的阻值大小不确定，但是根据第二问，我们已经知道了R2的阻值，又已知电流和电源电压，那么此时的解题思路与第二问就很类似了，用相同的方法便能求出最终答案。

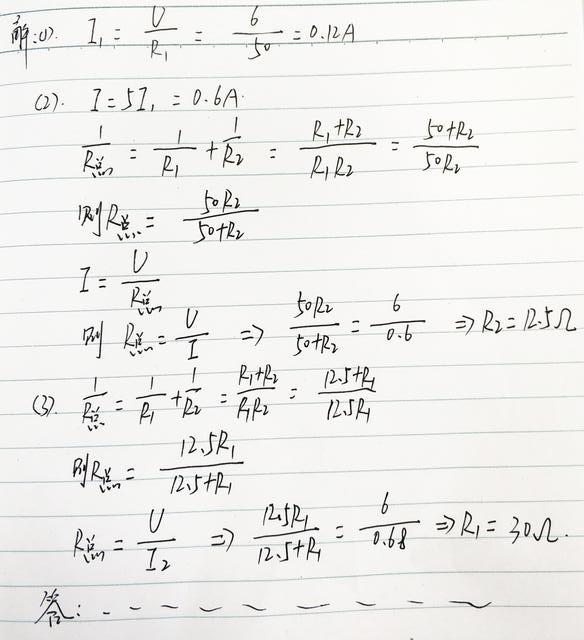

详细解答

总结巩固

通过这道例题我们可以看出，在求解与滑动变阻器相关的计算题时，有些基础知识我们必须牢固掌握，比如串联电路、并联电路中电压、电流和电阻分别是怎样的关系，这些是我们解题的关键。在掌握这些基础知识的基础上，再结合题意绘制出对应的简化电路图(如果熟悉以后可以在脑海中想象)，那么答案就摆在我们眼前。

好了，今天的分享就到这里，如果感觉有所收获欢迎关注转发，如果有其他初中数理化疑问也可以留言交流。

我是豆豆老师，你的学习伴侣。(微信搜索：豆豆老师来讲题，获取更多数理化干货分享)
