1、画钳座

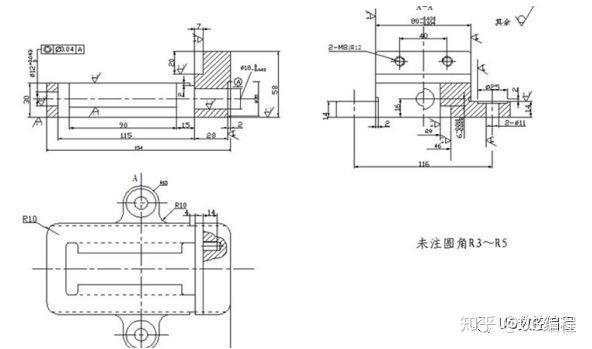

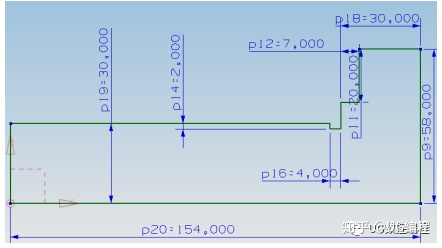

根据零件图画出草图

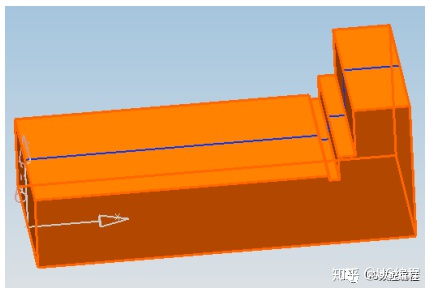

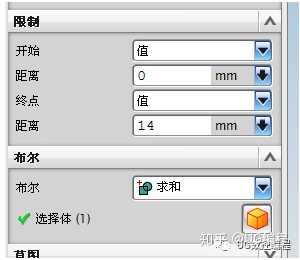

完成草图，拉伸


得


以俯视视角进入草图

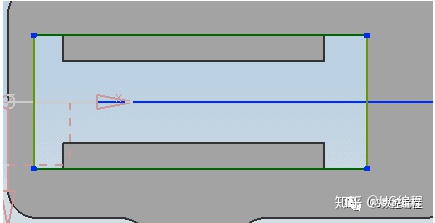

绘制如下草图


拉伸并求和


完成得

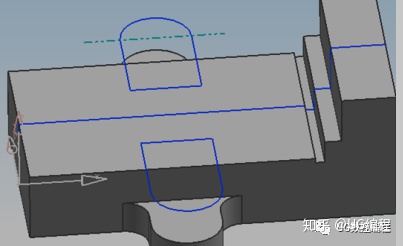

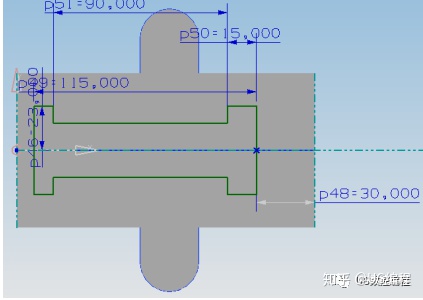

继续以俯视面做如下草图

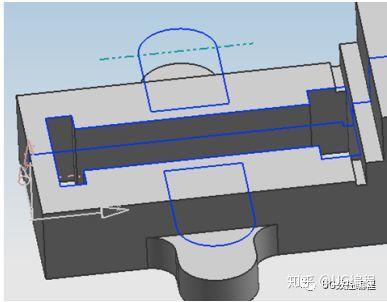

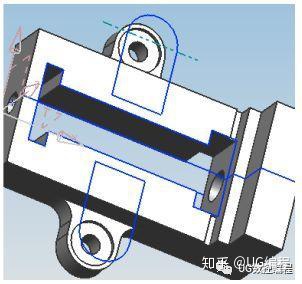

完成草图，拉伸求差得


打沉头孔

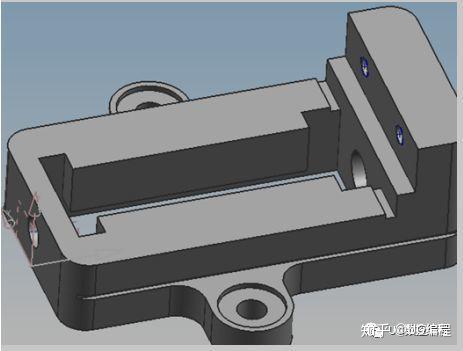

完成得


在两侧打沉头孔


得


创建两个点

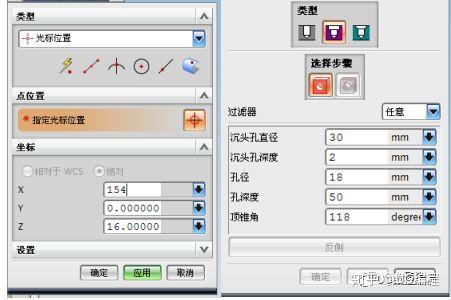

以两点为圆心，打出M8的螺纹孔

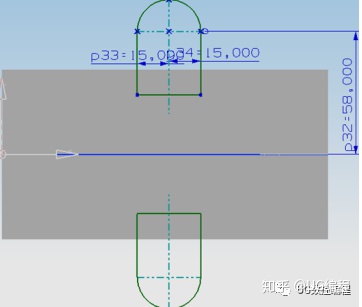

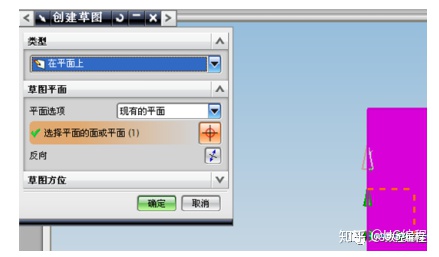

以仰视进入草图，画如下草图


完成草图，拉伸求差得，数据为6MM

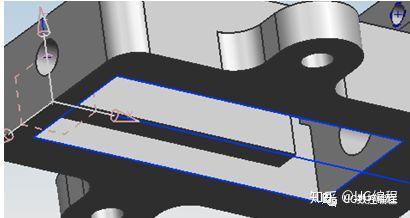

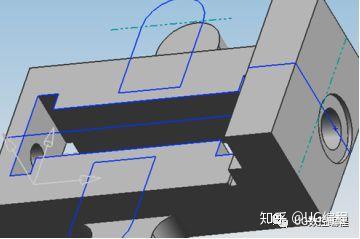

以右视图进入草图，画草图如下


拉伸求差，长度超过零件尺寸，零件钳座完成，得


2、画活动钳身

零件图

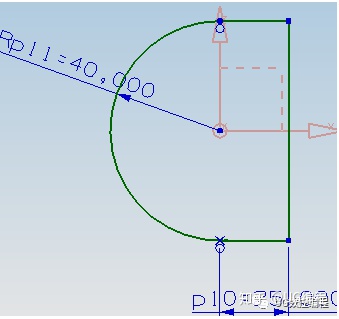

以XY平面进入草图，绘制如下草图


完成草图，进行拉伸，高度为18
