今天说一下各种开关的接线，首先说家里的单开，就是一个开关控制一个灯的接线。

单开

不管是几个开关控制几个灯，开关都是控制的火线的通断，所以灯直接接零线，然后火线和控制线进开关。如果是两个接点的触摸开关声控开关感应开关，接法类似。

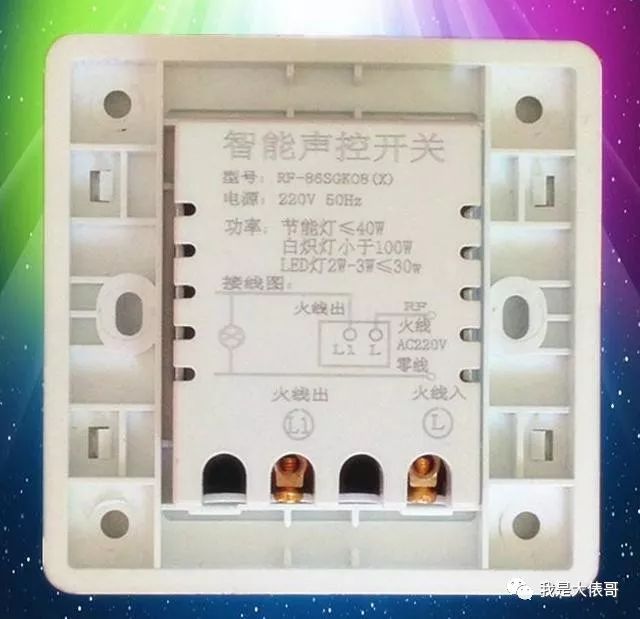

火线入接火线火线出接灯

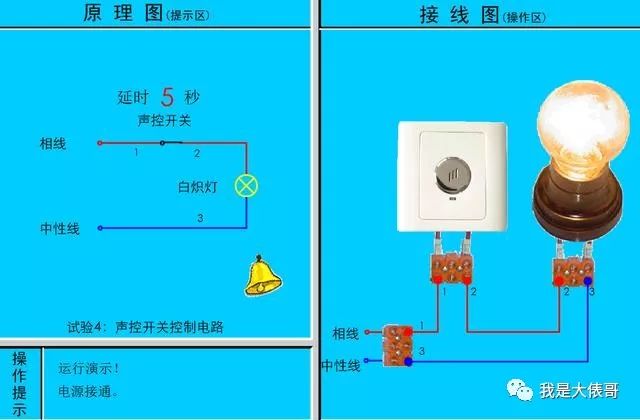

声控

如果接点比较多的感应声控触摸开关，接法如下，我们挑几个常见的说一下。

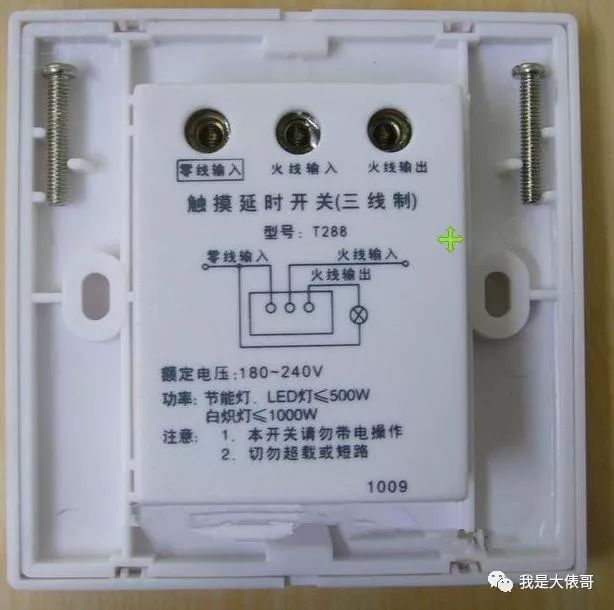

三个接点的触摸开关

右边两个点标注火线输入接火线，火线输出接灯，左边的零线输入接零线，同时还是这根零线再接灯。零线都是直接接灯，不需要输入输出。

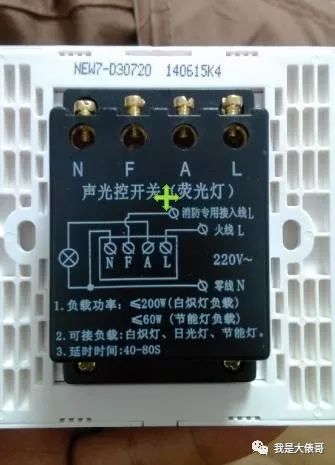

四个点的声控开关

L接火线A是控制线接灯，N接零线同时这个点再接灯，F点是预留给消防专用的接入线，不需要的就不接。

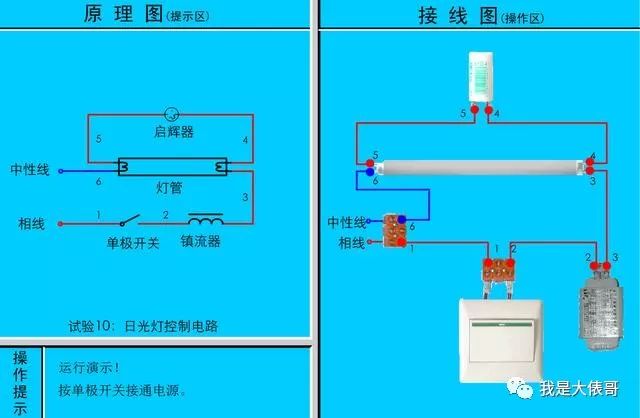

电棒的接线

这个现在用的也不多了，慢慢的被LED灯替代了，简单提一下要点。镇流器是串到单开上的，而启辉器是并联的灯管。

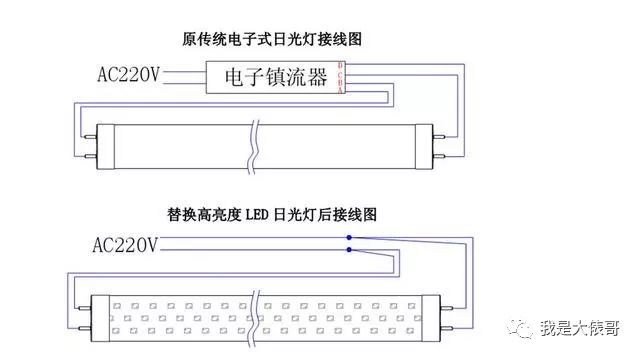

老式的电棒改LED灯

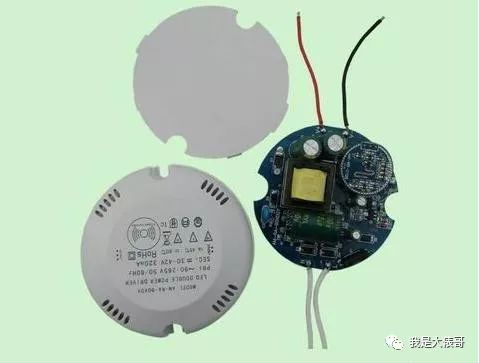

LED控制器

LED现在用的比较多，驱动分阻容降压和恒流两种，个人感觉恒流的比较稳定比较耐用。如上图的控制器接线，白色线一端为电线输入端不需要区分零火线，输出端红色是正极黑色是负极这个千万别接反了。

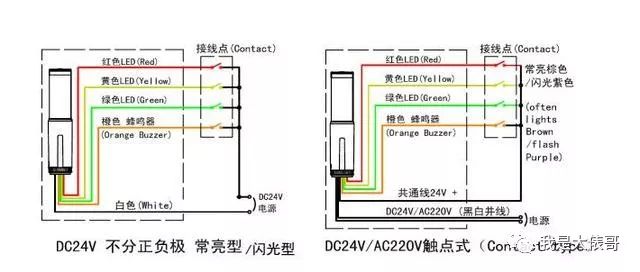

三色的LED灯

有的LED灯可以发出很多种颜色，接法都是类似的。一根公共线(共阴或者共阳)，剩下的几条线都是颜色的控制线。如上图白色公共线，红黄绿控制三种颜色橙色控制蜂鸣器。
