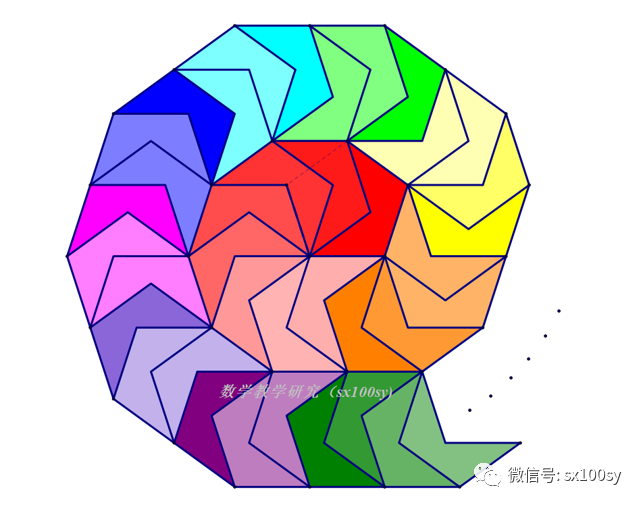

第一篇最后我给出了一个漂亮的“螺旋”。可以看出,它是用无数多的同一种凹五边形拼接出来的,中间没有重叠,没有缝隙,如下图所示。它是可以无限铺砌下去的,充满全平面。

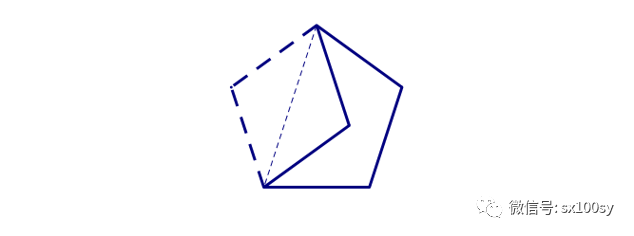

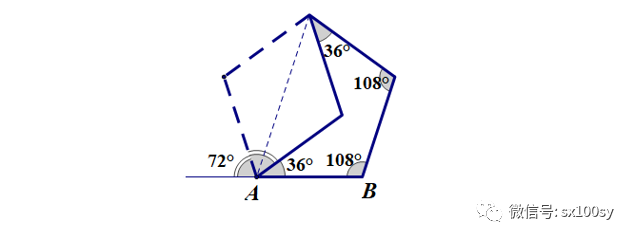

那么这是怎么做到的呢?好的,我今天就来给您一步步讲解。首先画一个正五边形,如下图所示。画一条对角线,比如图中的细虚线。把细虚线两侧中边数少的一侧进行反射。于是便得到一个凹五边形(下图中的非虚线部分)。
这个凹五边形的各条边仍然相等。它有两个内角都是36°。另有两个内角都是108°。下图中我还标出了其他几个角度,一个是反射前的边与反射后的边的夹角,为72°,另一个是原正五边形的外角,也为72°。标出这些36°角的正整数倍的角度是为说明下面进行的旋转是正确的。

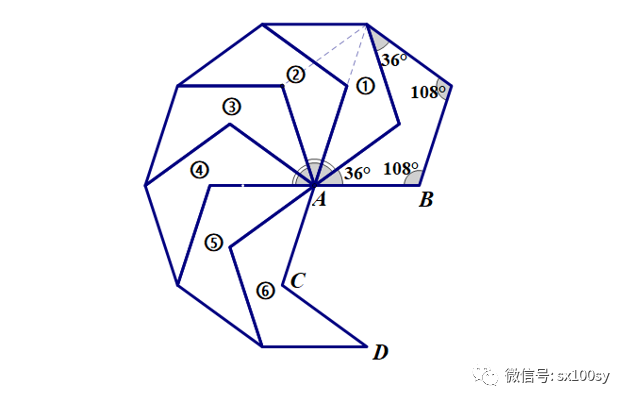

擦除上图中的虚线,然后让凹五边形绕点A逆时针每次旋转36°,一共旋转6次(5+1,其中的“5”是正五边形的“五”),我们看一下留下的轨迹是什么,如下图所示。

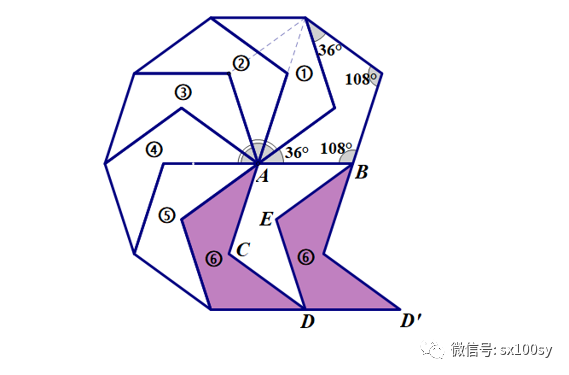

这时AB边与AC边的夹角BAC为108°(正五边形内角的度数)。为了能够继续旋转下去而不产生封闭,需要把⑥号向右平移一个边长。如下图所示。而平移前后扫过的空间ACDEB正好就是同样一个凹五边形。所以,也可以理解为把⑥号绕点D顺时针旋转36°到达ACDEB位置,再绕点B逆时针旋转36°。如下图所示。

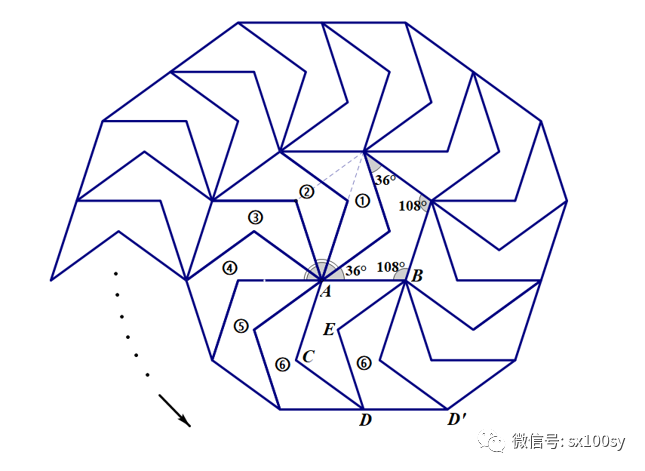

接下来动作是:平称后的⑥号绕点B逆时针旋转两个36°,再仿照前面那样,平移一个边长长度,然后再旋转两次,再平移一次,······,到了上面时,是旋转一次,平移一次,······。如下图所示。往后就要根据“当地”情况作出正确的旋转和平移。一定可以一直做下去。最终就可以铺满整个平面。

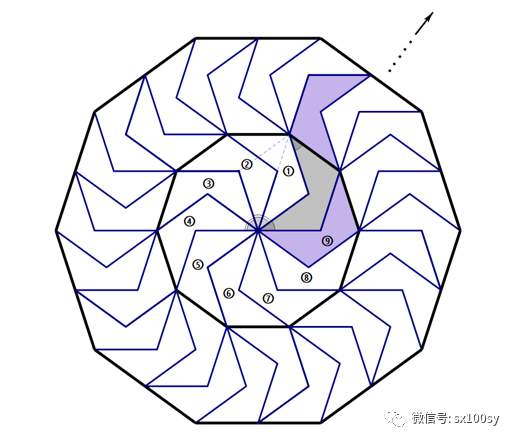

上面这个“螺旋”不是很“圆”,更加像“圆角五边形”,然后越转越大。还有一种很“圆”的铺砌方式。首先,从第一个凹五边形开始,逆时针旋转9次,这时如下图所示结果成为一个闭合的“圆”,但其实是一个正十边形。然后把最后那个凹五边形围绕着靠外的一个尖角点逆时针旋转216°(图中蓝色阴影),则凹五边形离开闭圈,到了外围。在外围,它就可以按前面所讲的类似方式,铺砌出一个类似环形的区域。但不是圆环,而是两个正十边形之间的部分。见下图。可以继续往外扩充,第三圈是一个边长为三倍原边长的正十边形。第n圈是边长为n倍原边长的正十边形。每两圈之间旋转方向相反。
当然,每圈同是逆时针或同是顺时针也是可以做到的。比如下图,第一圈和第二圈都是逆时针旋转的。其实顺逆都是相对的。

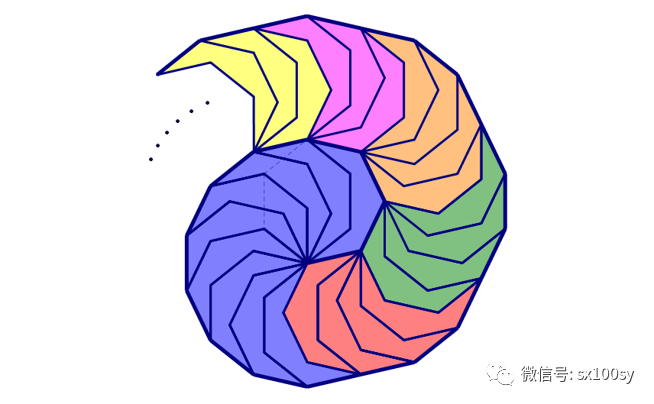

可以进行推广:把原始正五边形改为正七边形,正九边形,正奇数边形,都可以实现上面类似正五边形的做法。正七边形的情况如下:

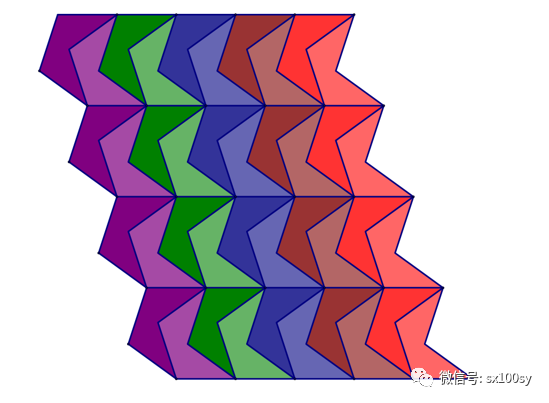

以上所讲的旋转密铺都是非周期性的,但是用上面所定义的凹多边形,却也可以做到周期性密铺,下面就是一例。
祝您2021年新年快乐!
