同步带传动

同步带综合了传动带和链传动的特点。由1.强力层、2.带齿、3.带背组成。

优点：

✦ 无相对滑动、带长不变，传动比稳定。

✦ 带薄而轻，强度高，适合高速传动。

✦ 带的柔韧性好，可用直径较小的带轮，能获得较大的传动比。

✦ 传动效率高，可达0.89~0.99，因而应用日益广泛。

✦ 初拉力较小，故轴和轴承上所受的载荷小。

缺点：

● 制造、安装精度要求高、成本高。

同步带的用途

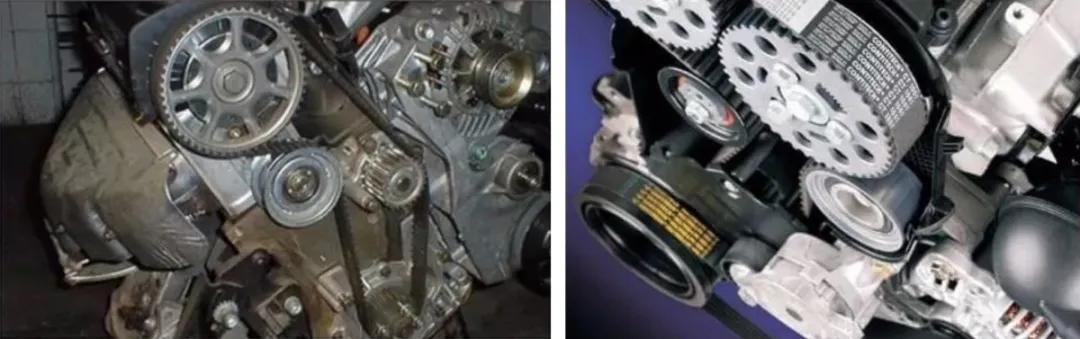

主要用于要求传动比准确的中、小功率传动中。如计算机、录音机、磨床和纺织机械等。

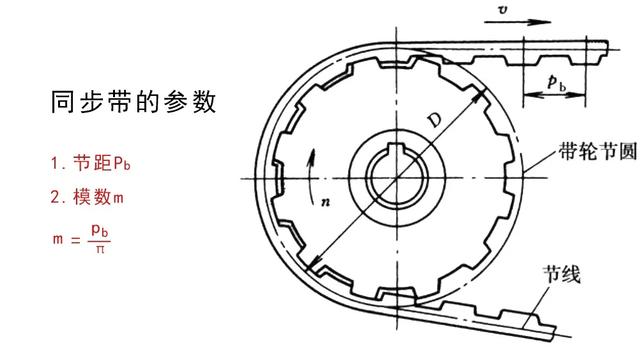

同步带的参数

同步带的型式

✦ 同步带从结构上分为单面带和双面带。

✦ 双面带的带齿排列分为DA型和DB型两种形式。

✦ 此外还有用于特殊用途的特殊结构同步带。

同步带的维护

● 带传动装置外面要采用安全防护罩，以保障操作人员的安全；同时防止油、酸、碱对带的腐蚀。

● 禁止给带轮上加润滑剂，应及时清除带轮槽及带上的油污。

● 定期对带进行检查有无松弛和断裂现象，如有一根松弛和断裂则应全部更换新带。

● 带传动工作温度不应过高，一般不超过60摄氏度。

● 若带传动久置后再用，应将传动带放松。
