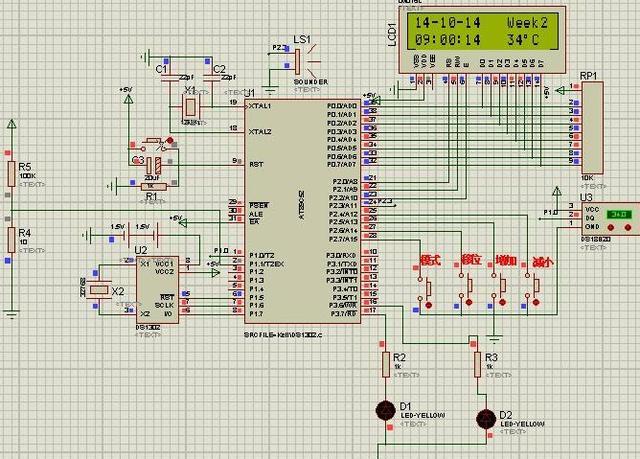

1、4位共阳数码管的有一个位的其中一段不亮，而其他位的该段能正常显示。这有些不符合常理，因为共阳数码管的4个为的段是连在一起的，如果是程序问题或者硬件连接有问题，应该4位全不亮。

原因：经排查，原因是发现电路板的背面该段和其他位的位选线短路了，这样就导致当动态扫描的时候，要显示这一位的时候，其他三个位选是拉低的，这样就造成了这一段应该为高电平被拉低了，所以出现了这种四个位中只有一位的段显示不正常。

2、数码管显示出现了严重的重影，程序没有问题的(在其他板子上测试没有问题)。

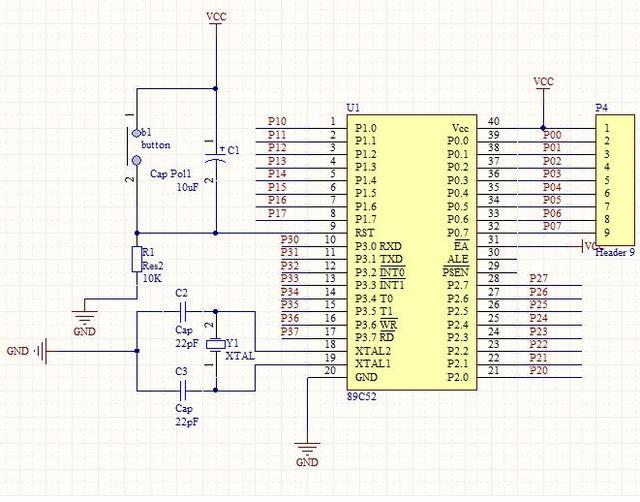

原因：经排查，排除了器件的问题，也排查了连线问题。最后发现了共阳端的驱动三极管的基极的电压和正常的有些不一样，但是差别很小。我发现为了保护单片机的引脚，给单片机多加了一层底座，怀疑底座的原因造成。直接拆掉一层底座，发现数码管显示正常了。

所以应该是底座的电阻加上限流电阻之后阻值过大，导致单片机输出电流过小，无法驱动pnp三极管输出低电平。造成数码管有严重残影。
