一加手机在今年全面升级为WARP闪充功能,最大充电功率可达到30W,兼容OPPO的VOOC4.0快充协议。为了解决新手机的充电问题,一加还最新推出一款30W快充车充,这款产品小巧轻便,外观设计讲究美观。
性能方面,可支持VOOC4/DASH/WARP快充协议,适用于一加、OPPO等手机快充,并且配备专门的快充线,使用更加方便。下面充电头网就对这款车充进行拆解,看看其内部设计做工如何。
一、一加30W闪充车充外观
![7e8eb1ef9ac26346d823af5f0c235627.png](https://img-blog.csdnimg.cn/img_convert/7e8eb1ef9ac26346d823af5f0c235627.png)

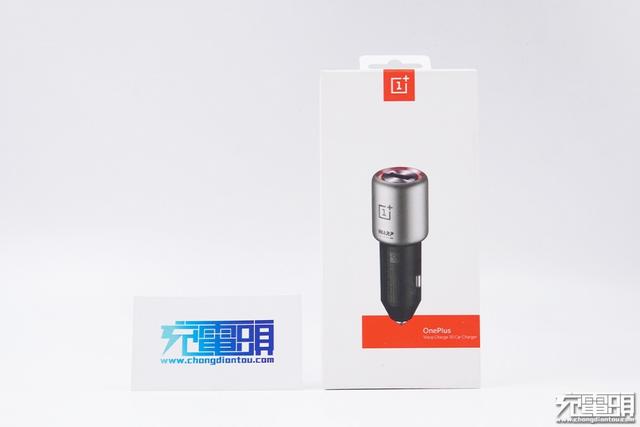

包装盒顶部带有挂钩,方便产品展卖;正面印有车充外观图、一加logo和产品名称。
![970eb2a6aab1085447de18f2cf20ab34.png](https://img-blog.csdnimg.cn/img_convert/970eb2a6aab1085447de18f2cf20ab34.png)

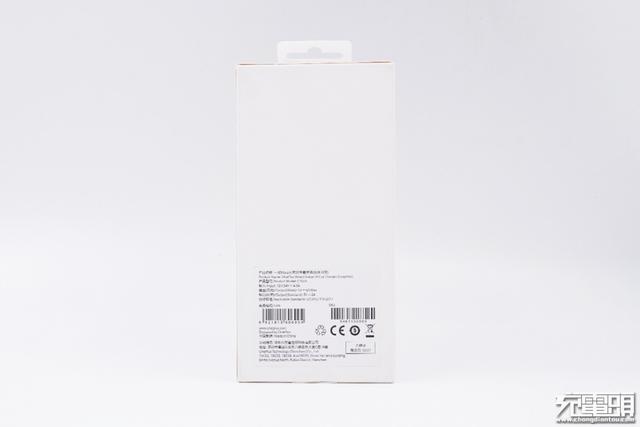

背面印有产品的参数信息。
![c9c24d20008a2f0dc8ae182a92842403.png](https://img-blog.csdnimg.cn/img_convert/c9c24d20008a2f0dc8ae182a92842403.png)
打开包装盒,车充固定在凹槽里进行保护。
![4a38149c1219e2d28e4727f9c142a38a.png](https://img-blog.csdnimg.cn/img_convert/4a38149c1219e2d28e4727f9c142a38a.png)

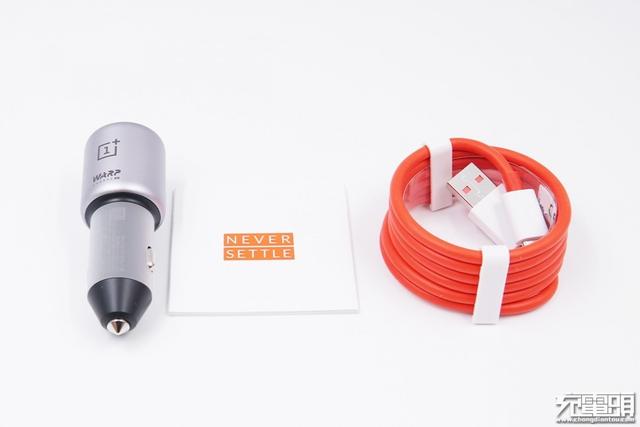

包装内含车充、USB-A to USB-C数据线以及使用说明书。
![0da2670fbaf31bffb39fff41e37631af.png](https://img-blog.csdnimg.cn/img_convert/0da2670fbaf31bffb39fff41e37631af.png)

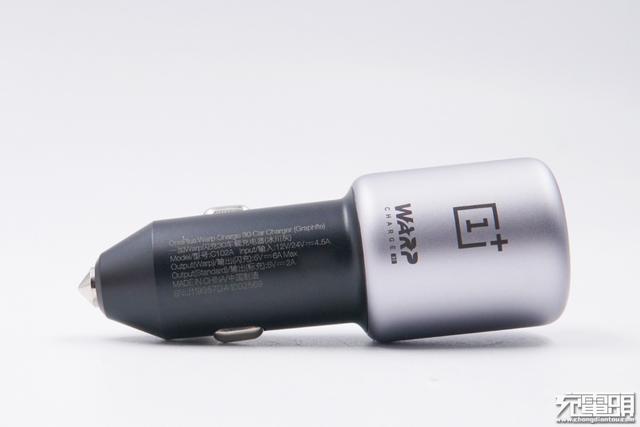

一加这款车充有塑料盒金属壳两部分连接组成,金属壳圆润设计,表面阳极氧化处理,并印有一加logo和WARP字样;塑料壳上则标注产品的规格参数信息:型号:C102A;输入:12/24V~4.5A;输出(闪充):5V6A Max;输出(标充)5V2A。
![b609f83b2e163b9af8d4817b6c258504.png](https://img-blog.csdnimg.cn/img_convert/b609f83b2e163b9af8d4817b6c258504.png)

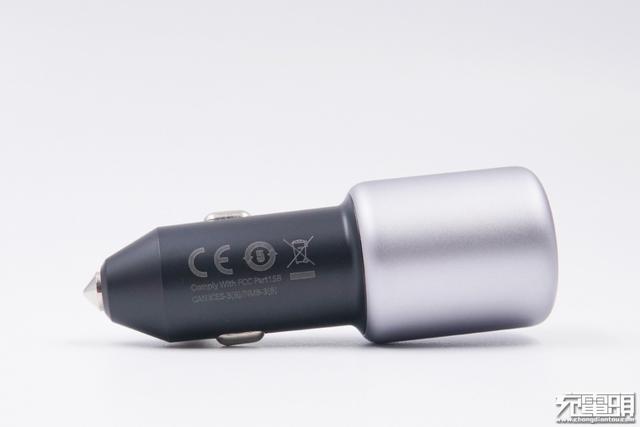

另一面可以看到产品已经通过了CE认证。
![46c446300efe294d9e22b784255c45b4.png](https://img-blog.csdnimg.cn/img_convert/46c446300efe294d9e22b784255c45b4.png)
正极顶针为锥体设计。
![62786807ec15740dbef1f2e16b29ace3.png](https://img-blog.csdnimg.cn/img_convert/62786807ec15740dbef1f2e16b29ace3.png)

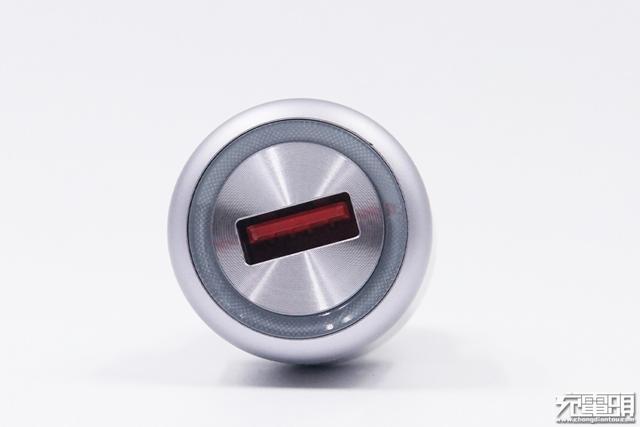

USB-A口深红色胶芯,金属壳内侧有一圈导光圈。
![ecc37386450e737773af5109d3e5c8a0.png](https://img-blog.csdnimg.cn/img_convert/ecc37386450e737773af5109d3e5c8a0.png)

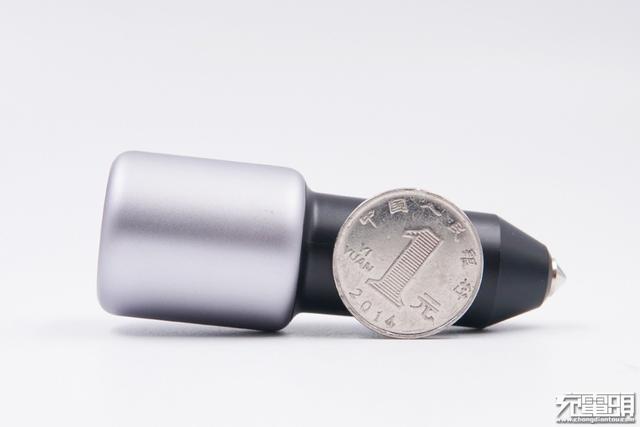

车充机身宽度比一元硬币直径稍小些。
![6f0f0c0ff307ca80e3bae740b71f21a6.png](https://img-blog.csdnimg.cn/img_convert/6f0f0c0ff307ca80e3bae740b71f21a6.png)

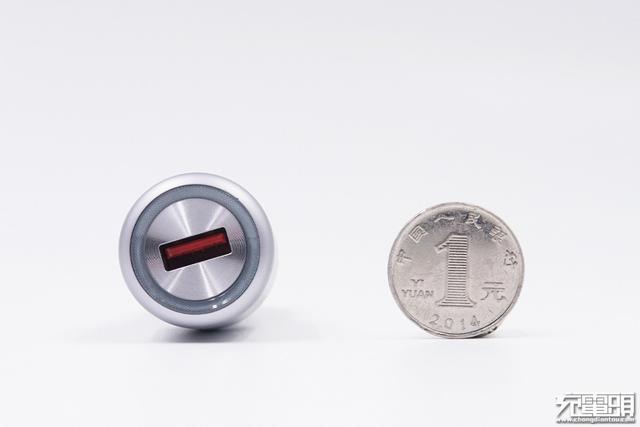

输出横截面比一元硬币大一点。
![116140d544606c82abc55d894b32877e.png](https://img-blog.csdnimg.cn/img_convert/116140d544606c82abc55d894b32877e.png)

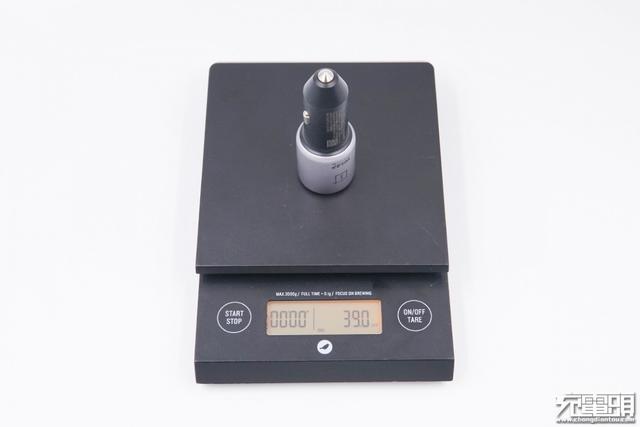

车充净重约为39g。
![b7dcf6621c41ae38c79db34b4bfaad07.png](https://img-blog.csdnimg.cn/img_convert/b7dcf6621c41ae38c79db34b4bfaad07.png)

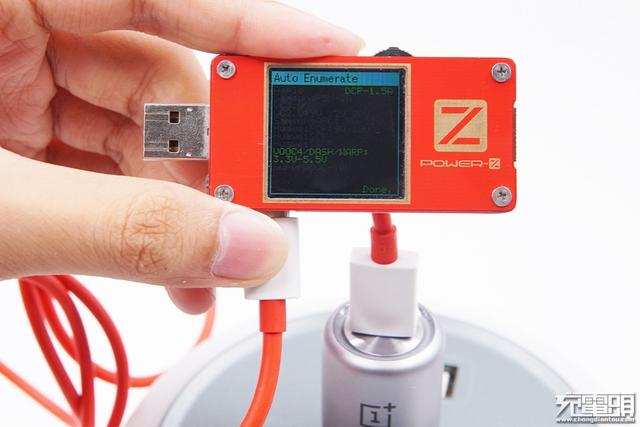

搭配配套的数据线来检测车充USB-A口输出协议,ChargerLAB POWER-Z KT001检测到其支持DCP和VOOC4/DASH/WARP协议。
二、一加30W闪充车充拆解
![dd3a0f2e12e2c488d601eb9f5339d20f.png](https://img-blog.csdnimg.cn/img_convert/dd3a0f2e12e2c488d601eb9f5339d20f.png)

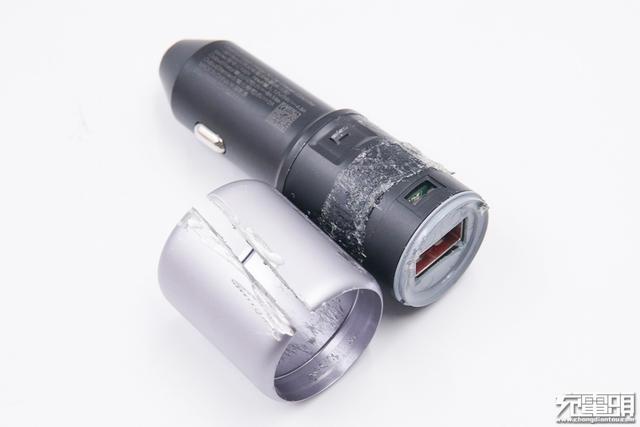

切割掉金属外壳,塑料壳为一体式设计。金属壳套住头部加强保护和进行装饰。
![f1ff2063caab011f028713116ba05501.png](https://img-blog.csdnimg.cn/img_convert/f1ff2063caab011f028713116ba05501.png)

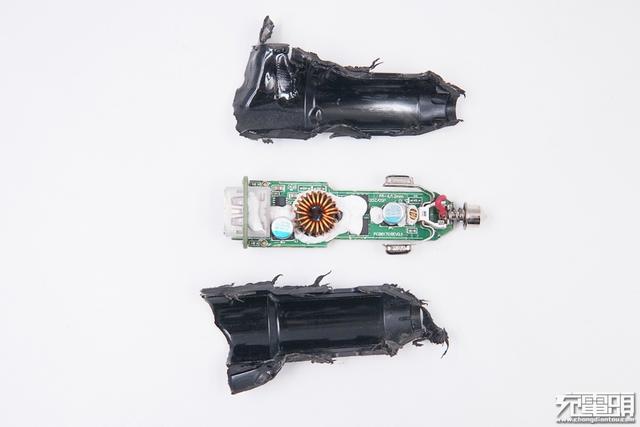

暴力切掉塑料壳,取出电路板。
![6de6f6aa237b460927794728af55c5d7.png](https://img-blog.csdnimg.cn/img_convert/6de6f6aa237b460927794728af55c5d7.png)

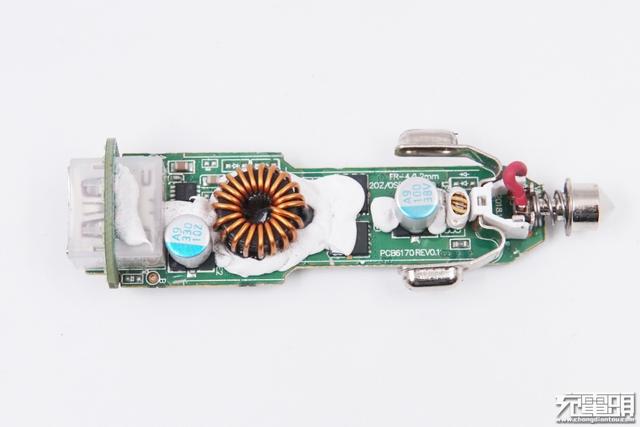

PCB板正面一览,输入输出端均有固态电容滤波,USB-A母座外套塑料壳;电感电容以及小板等打胶固定。
![4518e49c9fd3fcf951dd583f3471fc22.png](https://img-blog.csdnimg.cn/img_convert/4518e49c9fd3fcf951dd583f3471fc22.png)
PCB板背面一览,输入端有一颗一次性保险丝,还焊接有降压控制器芯片和协议芯片,两颗电流采样电阻,降压控制器侧用于最大输出电流限制,控制器侧用于输出电流检测。
经过对车充PCB板电路观察分析发现,一加Warp 30W闪充车载充电器采用了DC-DC降压输出,由协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。
![f3b97a1bad9d7f5393e05fadacb7f8e6.png](https://img-blog.csdnimg.cn/img_convert/f3b97a1bad9d7f5393e05fadacb7f8e6.png)

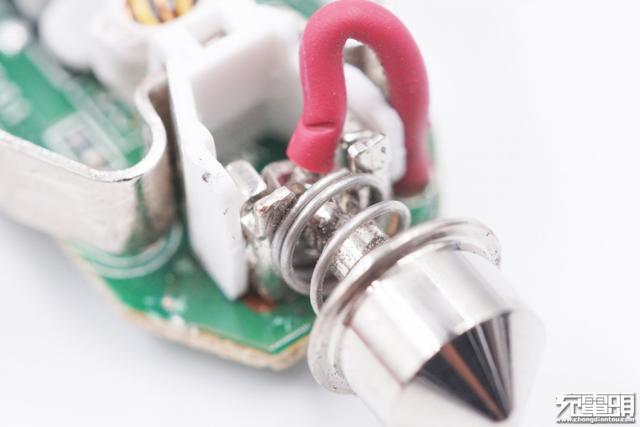

正极顶针内安置有弹簧,并和红色导线焊接,降低电阻。此外和负极弹片之间设有白色硬塑隔离板,确保绝缘。
![22f1ba99e2f8ae1e5a96456305021b8e.png](https://img-blog.csdnimg.cn/img_convert/22f1ba99e2f8ae1e5a96456305021b8e.png)
输入滤波共模电感外套白色热缩管,抑制干扰。
![adb802efe434d603b247921cf9cb8fe1.png](https://img-blog.csdnimg.cn/img_convert/adb802efe434d603b247921cf9cb8fe1.png)
固态滤波电容规格为38V 100μF。
![fa2e13fa55a342dbd0046201e3a8b846.png](https://img-blog.csdnimg.cn/img_convert/fa2e13fa55a342dbd0046201e3a8b846.png)

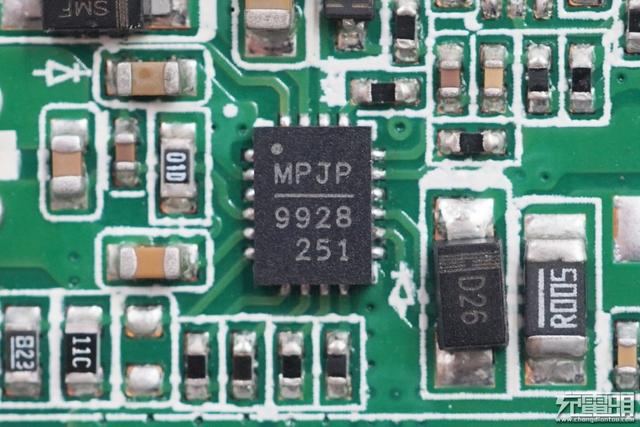

MPS MP9928同步整流降压控制器,输入电压最高60V,支持多重保护功能,采用QFN3X4mm封装,驱动外置开关管进行输入降压操作。
![a85f58c56363c6caaf609ea4d8cfc489.png](https://img-blog.csdnimg.cn/img_convert/a85f58c56363c6caaf609ea4d8cfc489.png)

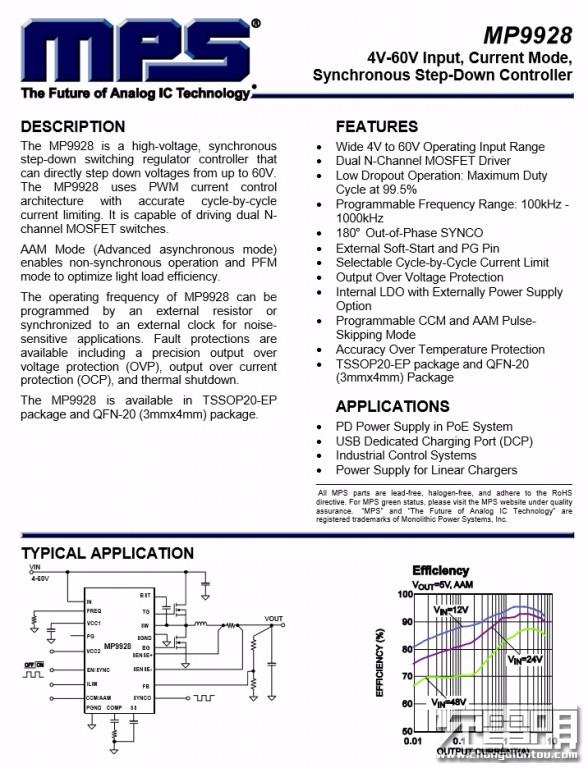

MPS MP9928详细资料。
![00198fc74a60ae4d039d0275ab6a6dbc.png](https://img-blog.csdnimg.cn/img_convert/00198fc74a60ae4d039d0275ab6a6dbc.png)

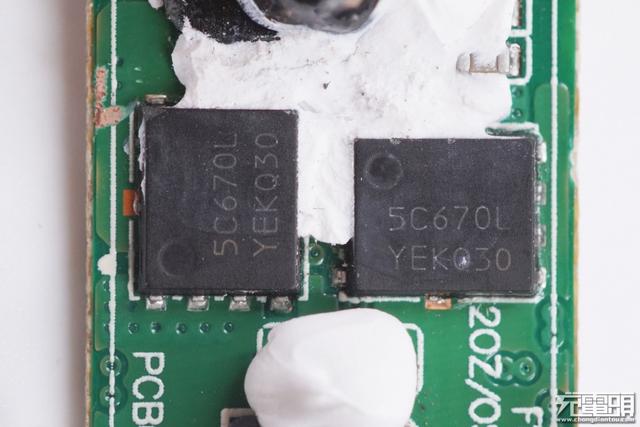

ON安森美NTMFS5C670L同步整流降压管,NMOS,耐压60V,导阻6.1mΩ,两颗配合同步整流降压控制器组成同步整流降压。
![b76f423b864f9f367a024cf053106b32.png](https://img-blog.csdnimg.cn/img_convert/b76f423b864f9f367a024cf053106b32.png)

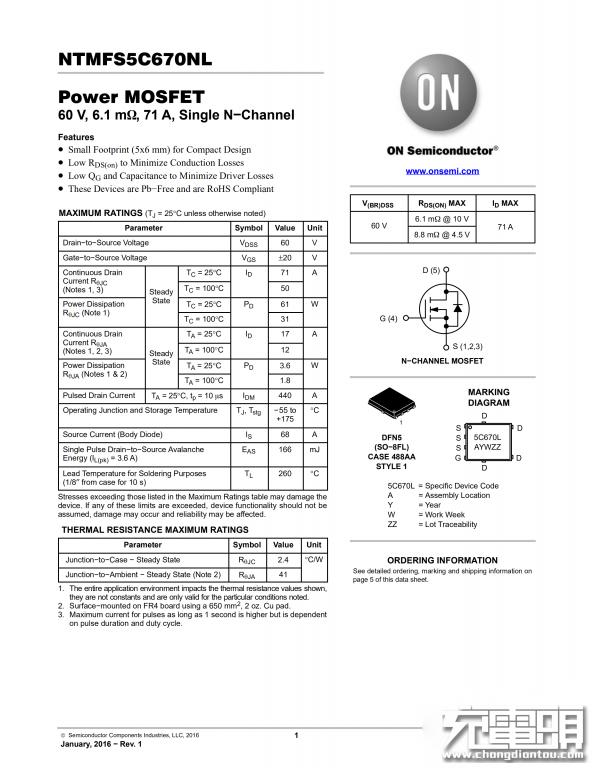

安森美NTMFS5C670L详细规格资料。
![837606b05401fa504a521c9b0ec9d3d9.png](https://img-blog.csdnimg.cn/img_convert/837606b05401fa504a521c9b0ec9d3d9.png)

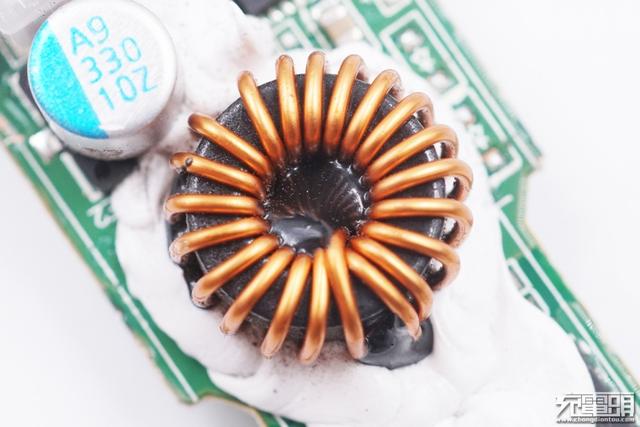

磁环降压电感特写,配合MPS MP9928进行降压,下方白胶导热固定。
![924e5a08e4b3216b857d8a99d3ce7ce7.png](https://img-blog.csdnimg.cn/img_convert/924e5a08e4b3216b857d8a99d3ce7ce7.png)
输出协议芯片为瑞芯微 RK725B,定制型号,丝印VOOC字样。
![d0e3b0fd35a213fe8178c4e4bec7515a.png](https://img-blog.csdnimg.cn/img_convert/d0e3b0fd35a213fe8178c4e4bec7515a.png)

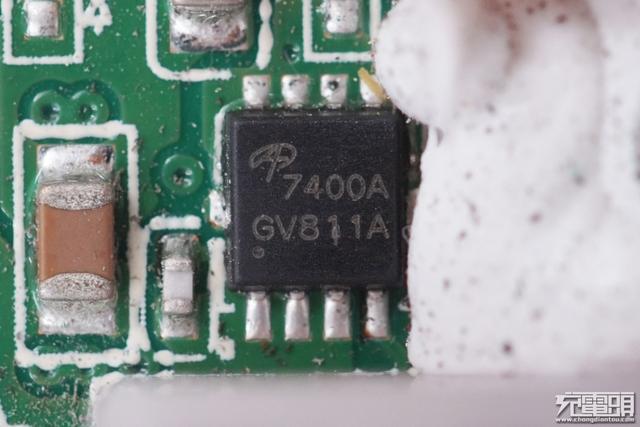

AOS万代AON7400A MOS管,NMOS,耐压30V,这里作为USB-A接口的输出VBUS开关。
![f35b32a07e0560a2553f7810b8315fe0.png](https://img-blog.csdnimg.cn/img_convert/f35b32a07e0560a2553f7810b8315fe0.png)

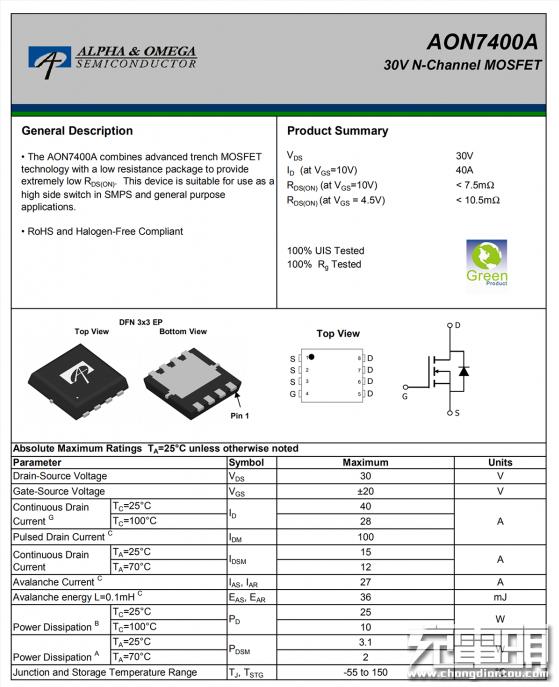

AON7400A详细资料信息。
![49450b2ba6e3e541eaabf3b11f7cd750.png](https://img-blog.csdnimg.cn/img_convert/49450b2ba6e3e541eaabf3b11f7cd750.png)

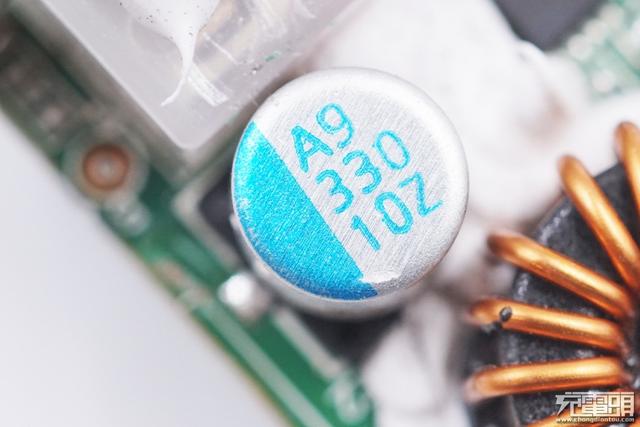

输出滤波固态电容规格为10V 330μF。
![5746b2b6d1f63de1252b1f4834397487.png](https://img-blog.csdnimg.cn/img_convert/5746b2b6d1f63de1252b1f4834397487.png)

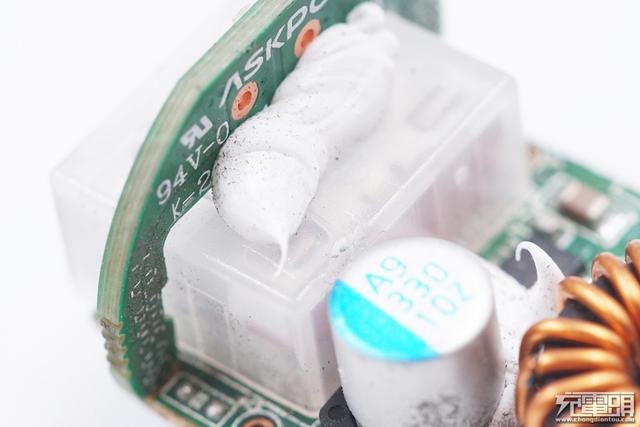

垂直圆型小板和硬塑料壳之间打胶固定。
![98ba323ab7b31d319907c25392b15daf.png](https://img-blog.csdnimg.cn/img_convert/98ba323ab7b31d319907c25392b15daf.png)

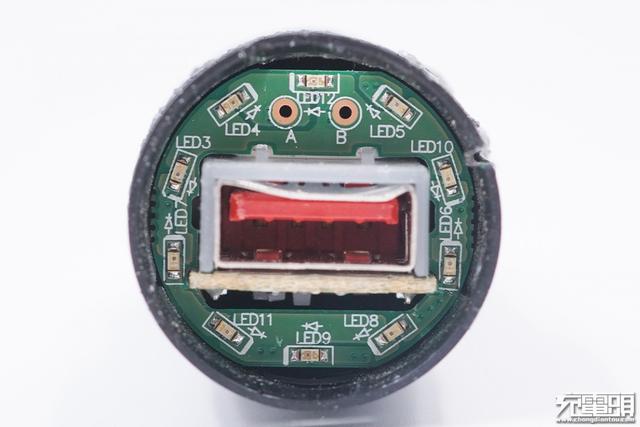

圆型小板正面一览,边缘安置有10颗LED指示灯。
![a01904800aa62e88e545c088a17516ad.png](https://img-blog.csdnimg.cn/img_convert/a01904800aa62e88e545c088a17516ad.png)

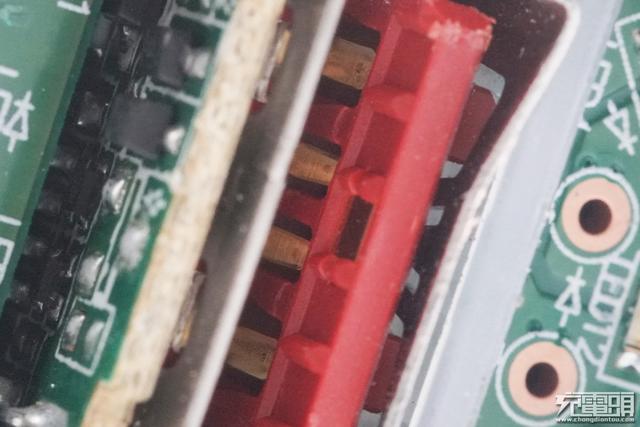

USB-A口舌片特写,前端有专门用来识别VOOC专用数据线的针脚。
![a065537d379e15cf70cdd9c3c1cf1374.png](https://img-blog.csdnimg.cn/img_convert/a065537d379e15cf70cdd9c3c1cf1374.png)

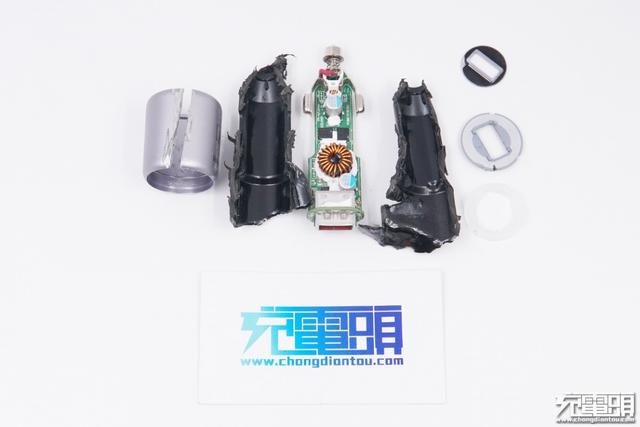

全部拆解完毕,来张全家福。
充电头网拆解总结
一加30W闪充车载充电器主体采用PC阻燃材质黑色塑料壳,头部外套金属外壳保护和装饰。输出顶面设计有导光圈增加使用体验感,配备的USB-A口支持VOOC4/DASH/WARP快充协议,此外还附带有一根专门设计的数据线,配套使用可发挥车充最大性能,方便省心。
充电头网通过拆解了解到,一加这款车充采用DC-DC降压,由协议芯片控制电压输出架构,PCB板设计布局整齐清晰。输入端采用芯源半导体MP9928同步整流降压控制器搭配安森美MOS进行降压,然后由VOOC协议芯片RK7258和万代MOS管分别进行协议识别和控制输出。各芯片均来自业内知名厂商,用料扎实。
此外车充输入输出端设有固态电容滤波,输出纯净,并且电容电感以及MOS管还打胶固定和导热,USB母座外套塑料壳加固保护,圆形输出小板上设有LED指示灯,电路板采用两倍铜厚,电阻更小导热更好。
