通常一个项目的CAD文件都有多个,在查看的时候就需要打开多个图纸文件,那么可不可以将这些CAD图纸合并到一个CAD文件中呢?本篇文章就为大家介绍怎样合并多个CAD文件,以下是详细操作步骤:
方法/步骤
- 运行安装在电脑上的CAD编辑工具,通过可以轻松将多个CAD文件合并到一起。软件打开后,点击“文件”选项,然后再点击“打开”选项,打开其中的一个CAD文件。
![86989a76e954b5a14b3189ee82179744.png](https://img-blog.csdnimg.cn/img_convert/86989a76e954b5a14b3189ee82179744.png)

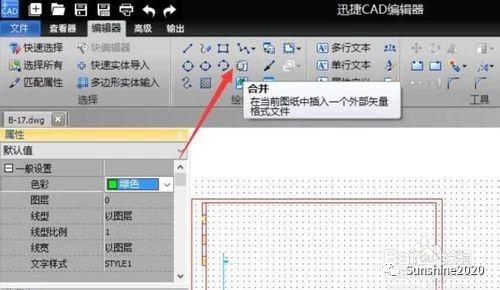

- 将CAD文件打开以后,点击界面的“编辑器”选项,然后在绘制功能栏里选择“合并”功能。打开合并参数界面之后,点击“名称”选项,然后选择需要合并的CAD文件进行添加。
![5992da35bd5060daa0191c1c77fadea1.png](https://img-blog.csdnimg.cn/img_convert/5992da35bd5060daa0191c1c77fadea1.png)
![91dc7574b371760c51eeb01870733282.png](https://img-blog.csdnimg.cn/img_convert/91dc7574b371760c51eeb01870733282.png)

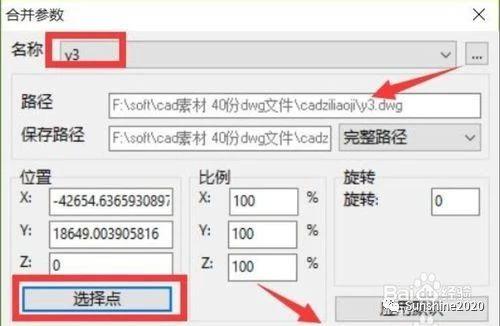

- 接下来点击“选择点”,或者直接输出CAD文件插入的X、Y坐标位置。可根据需要设置比例、旋转角度的参数。
![04603f327ef900ebf8fda76121308242.png](https://img-blog.csdnimg.cn/img_convert/04603f327ef900ebf8fda76121308242.png)
![518767ec04768c57864fc1588f519735.png](https://img-blog.csdnimg.cn/img_convert/518767ec04768c57864fc1588f519735.png)

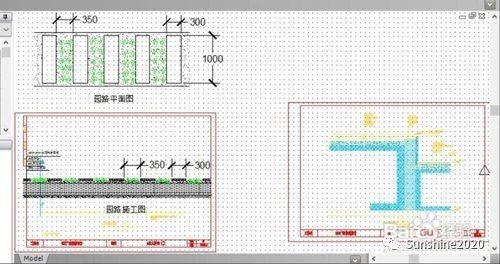

- 最后点击“OK”按钮,即可完成CAD文件合并操作。
![23119be246804b670505d9dbb5456c5d.png](https://img-blog.csdnimg.cn/img_convert/23119be246804b670505d9dbb5456c5d.png)
- 最后点击“OK”按钮,即可完成CAD文件合并操作。
![ec5275765ec3f99f4ad040b6f825eb13.png](https://img-blog.csdnimg.cn/img_convert/ec5275765ec3f99f4ad040b6f825eb13.png)
- 保存位置设置】通过点击选项窗口里面的“打开和保存”栏,可对里面的“文件保存”位置、“文件安全措施”、“文件打开”和“外部参照”等进行设置,如图所示。
![d00f830de650e65cb0cb1c3f5e0d0b70.png](https://img-blog.csdnimg.cn/img_convert/d00f830de650e65cb0cb1c3f5e0d0b70.png)
- 通过点击选项窗口里面的“打印和发布”栏,可对里面的“新图的默认打印设置”、“打印到文件”位置、“打印或发布日志文件”和“常规打印选项”等进行设置,如图所示。
![059d17067d051e1ca15e1b1f6a482e0c.png](https://img-blog.csdnimg.cn/img_convert/059d17067d051e1ca15e1b1f6a482e0c.png)
- 通过点击选项窗口里面的“绘图”栏,可对里面的“自动捕捉设置”、“靶框大小”、“自动捕捉设置”等,如图所示。
![e77d70615a5f73463f51663eb497d942.png](https://img-blog.csdnimg.cn/img_convert/e77d70615a5f73463f51663eb497d942.png)
- 通过点击选项窗口里面的“选择集”栏,可对里面的“拾取框大小”、“夹点尺寸”等进行设置,如图所示,以上5点设置完成之后,点击“确定”即可。
![86f44a631502f91387c520e89b66e0e4.png](https://img-blog.csdnimg.cn/img_convert/86f44a631502f91387c520e89b66e0e4.png)
- 通过点击选项窗口里面的“打印和发布”栏,可对里面的“新图的默认打印设置”、“打印到文件”位置、“打印或发布日志文件”和“常规打印选项”等进行设置,如图所示。
![2e31d290619e550b1e9615260a5c525c.png](https://img-blog.csdnimg.cn/img_convert/2e31d290619e550b1e9615260a5c525c.png)
