感性电路电流计算_220和380V功率和电流计算知识

在日常生活和工作中，经常需要知道电器负载的功率和电流大小，只有清楚电流大小，才能合理地选用电线线径以及漏电保护开关、空气开关等器件

一、380V 150A功率计算

1、公式：

功率=(1.732*电压*电流*功率因数)/1000

2、计算：

P=1.732*380*150*1.732*0.8/1000≈79KW

3、说明：

√3(根号3)=1.732，功率因素选0.8。

功率因素一般用符号Cosφ表示，Cosφ：0.8

不同的负载其功率因数是不一样的，准确值要用仪器测量才知道。

三相380v 150A正常情况下承载功率约为79-80千瓦。

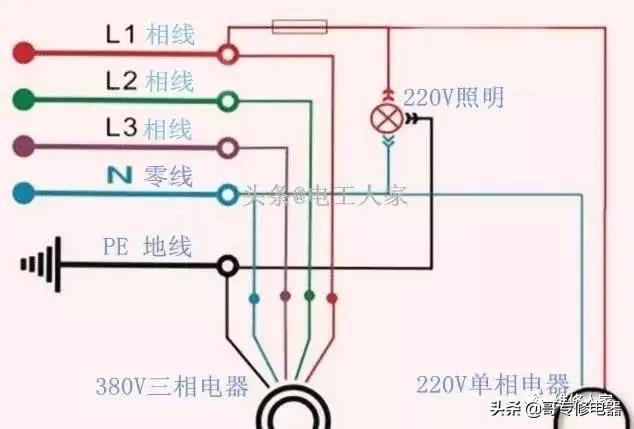

三相单相用电器线路示意图

二、380V电动机功率与电流计算

1、公式：

电流=功率/电压*1.732*功率因数

2、计算：

1000/380*1.732*0.8=1.9-2A

功率因素选0.8。

即每1KW电动机其工作电流按2A计算。

3、注意：

三相电机的直接启动电流为额定电流的4-7倍。因此计算电流时配线和选用开关时要留有余量。

三、线电压与相电压关系

相电压：火线(相线L)与零线N之间的电压，一般为市电220V。

线电压：任意两根火线(相线L)之间的电压，一般为380V。

线电压：380V，相电压：220V。

1、线电压与相电压关系公式：线电压=√3相电压

2、计算：220V*√3≈380V

三相电是三根相线，相线与相线之间是380V。其中的任意一个根相线和零线之间就是220V。需要220V电压方法就是在380伏上取一根相线和零线组成连接就可以了。

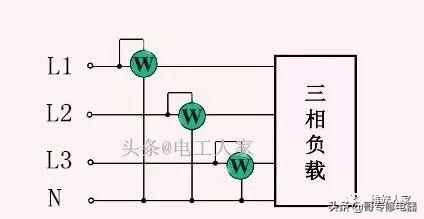

三相负载功率测量示意图

四、220V阻性电器功率与电流计算

阻性类电器：

白炽灯、电热器、电热杯、电饭锅、电熨斗等。

阻性类电器工作时其电流波形为正弦波，功率因数很高，接近1.0。

即Cosφ=1，只有电路中是纯阻性负载，或电路中感抗与容抗相等时，才会出现这种情况。

1、公式：电流=功率/电压*功率因数

2、1000W计算电流：I=1000/220=4.5A

即阻性类电器1KW功率其工作电流为4.5A。

功率=电压*电流*功率因数0.6

五、220V感性电器功率与电流计算

感性类电器：

电动机、手电钻、电风扇、吊扇、洗衣机等

工作时其电流波形会畸变，不再是正弦波了，功率因数一般0.6-0.8左右。

1、公式：电流=功率/电压*功率因数

2、1000W计算电流：1000/220*0.6=7.5A

通过以上的计算，举一反三，触类旁通，灵活运用。
