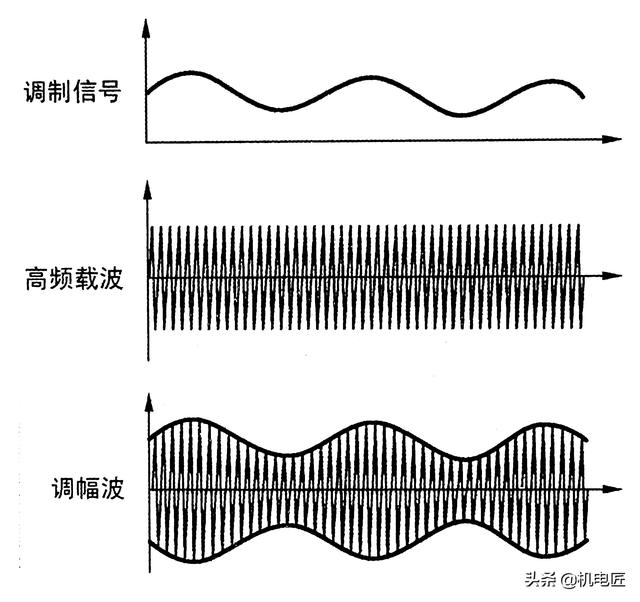

AM，即：调幅，幅度调制，是指高频载波的振幅随调制信号而改变的调制方式，AM的信号频率由载波频率决定，AM的信号振幅有调制信号决定。如下图所示。

AM调幅信号的产生，关键是利用非线性器件，如二极管、三极管等非线性器件的非线性特性实现调幅的。比如：二极管和三极管幅度调制电路。

常用的三极管调幅电路，又分为基极调幅、集电极调幅、发射极调幅。

1、基极调幅

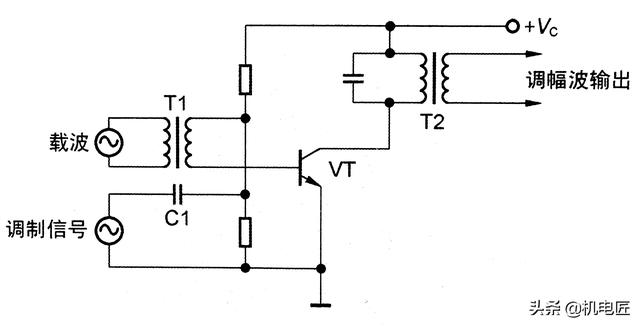

三极管基极调幅电路，如下图所示：

三极管基极调幅电路

高频载波，经过耦合变压器T1，与经过耦合电容C1耦合的调制信号，同时加载到三极管的基极，在三极管的集电极连接的LC调谐回路中即可获得调幅波，通过T2输出。

基极调幅电路，特点是要求调制信号功率较小，但是集电极的效率较低。

2、发射极调幅

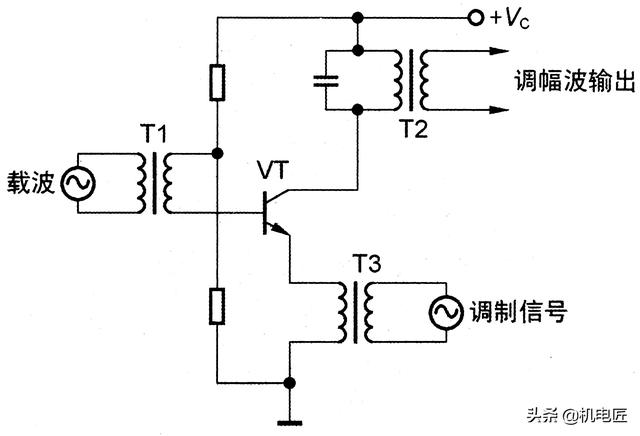

三极管发射极调幅电路，如下图所示：

三极管发射极调幅电路

调制信号经过变压器T3耦合到三极管的发射极，高频载波经过变压器T1耦合到三极管的基极，集电极获得的调幅波经过变压器T2耦合输出。

发射极调幅电路的特点与基极调幅电路相似。

3、集电极调幅

三极管集电极调幅电路，如下图所示：

三极管集电极调幅电路

调制信号经过变压器T3耦合到三极管集电极，高频载波经过T1耦合到三极管基极，集电极调幅波经过T2耦合输出。

集电极调幅电路的特点是，效率比较高，但是调制的非线性失真较严重，一般需要引入非线性补偿措施进行改进。

在小功率调幅电路中，能够用调制信号对高频振荡管进行调制，同样能够获得调幅波。
