折线图_Excel图表：如何将重叠的多系列折线图排列成多层折线图

在Excel中用折线图对多数据进行图表展示时，往往多条折线间相互重叠、堆积、缠绕，难以区分，如下：

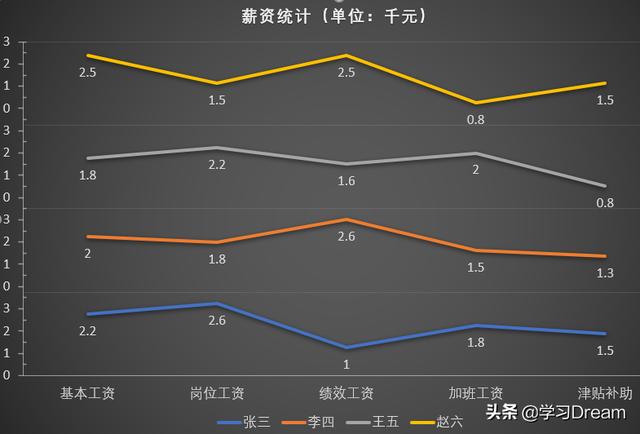

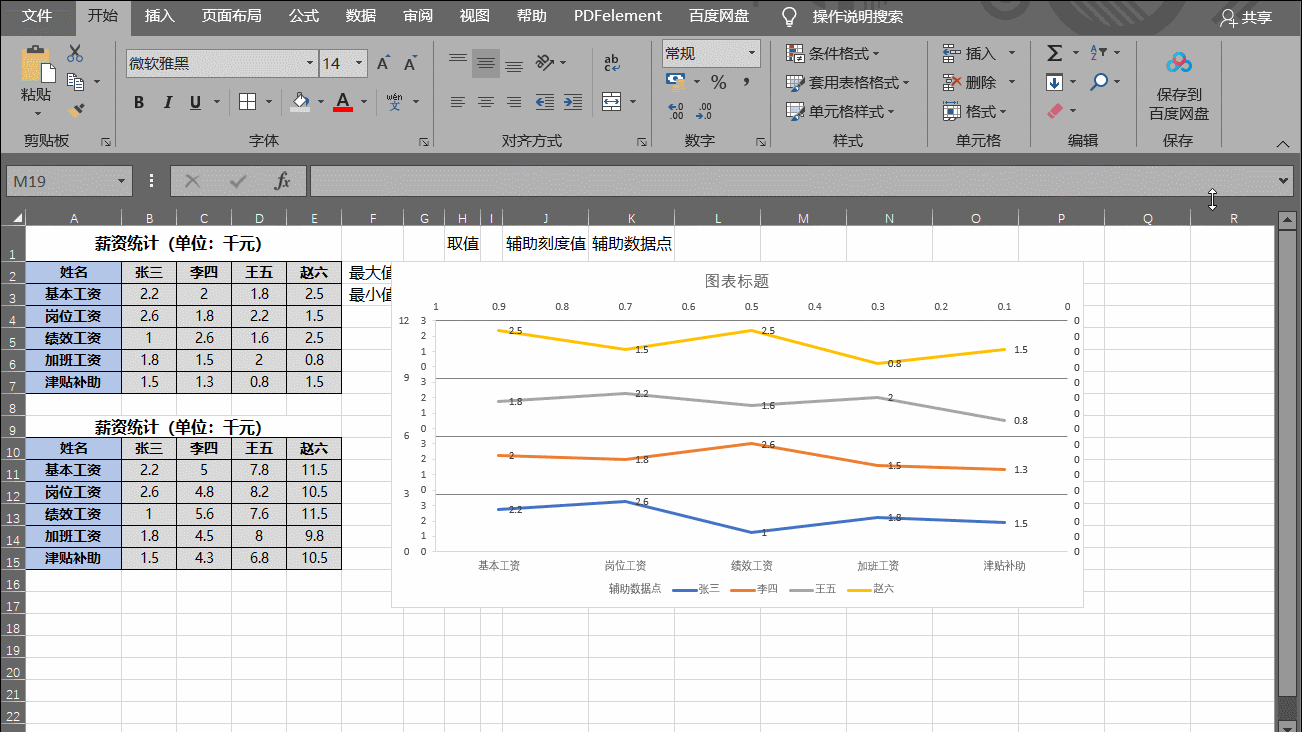

那么，怎么理清头绪，对各数据折线进行纵向分层，制作成如下的图表呢？

步骤：

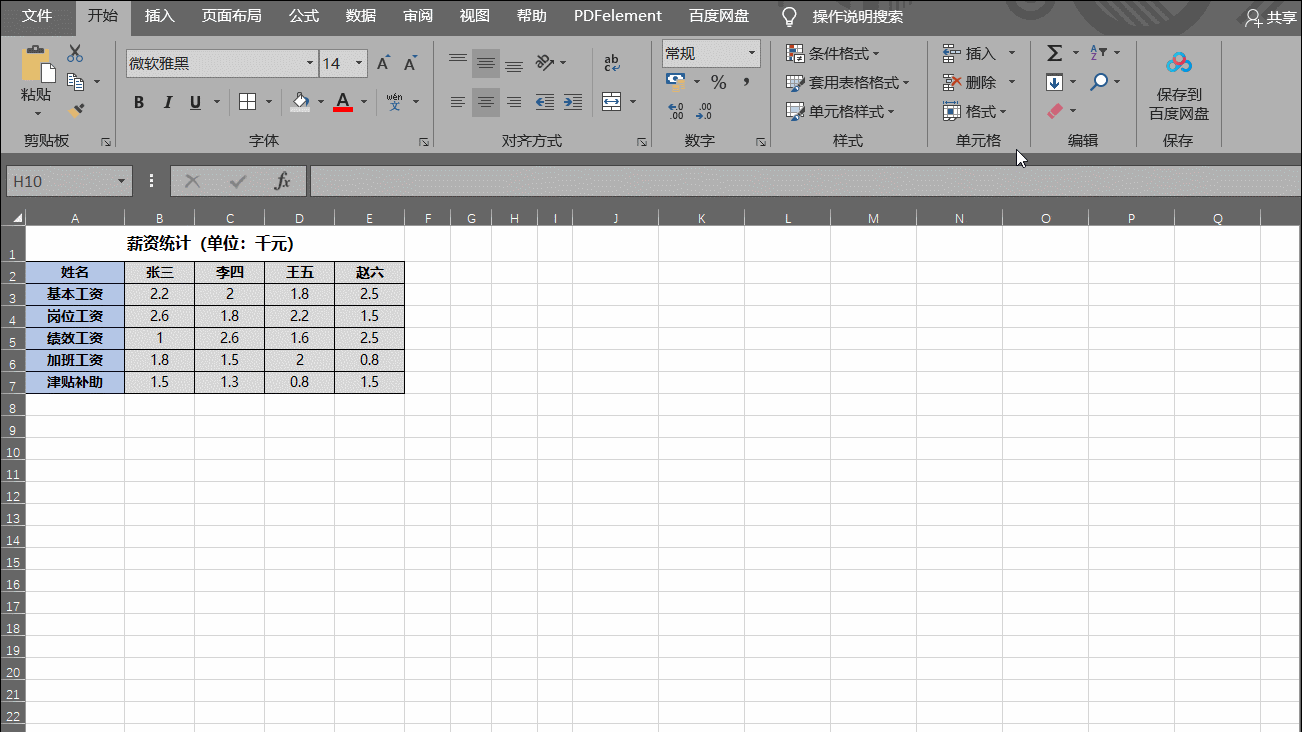

1、原始数据处理：

(1)由于需要将多条折线进行纵向多层排列，那么对纵坐标数据进行叠加处理。

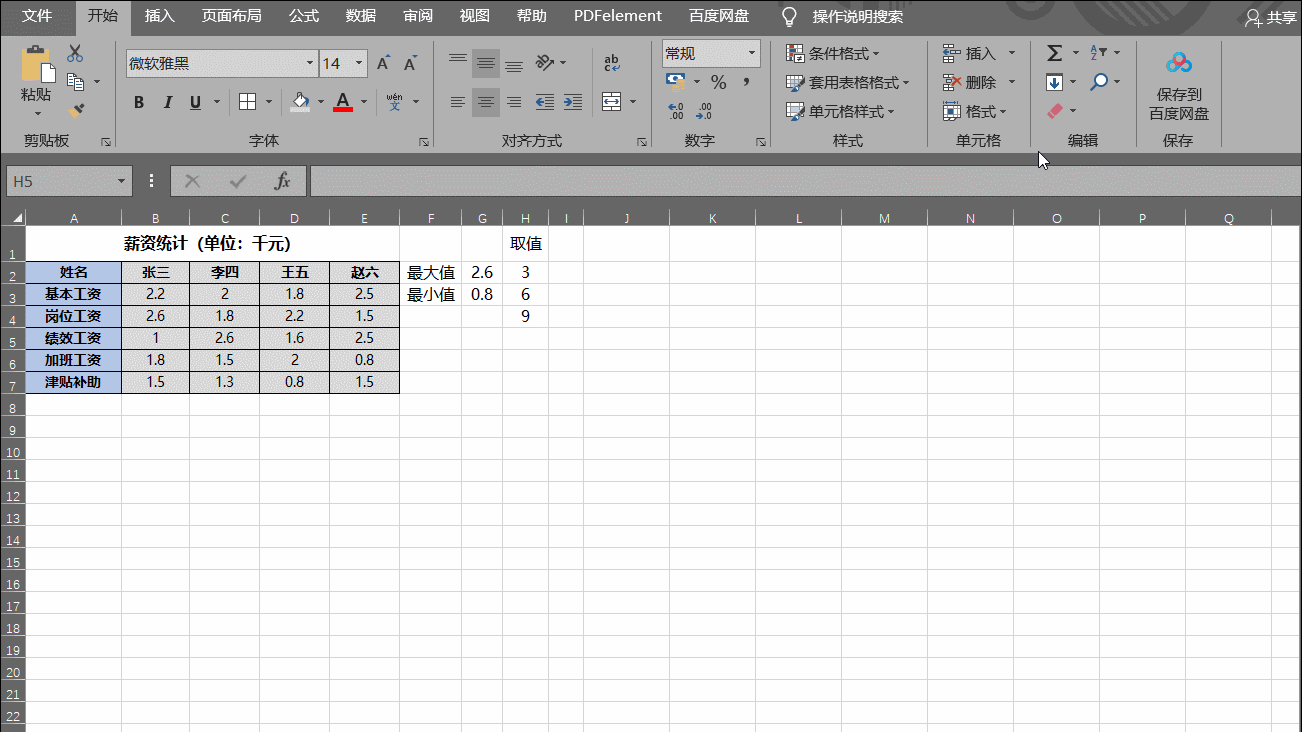

用函数max和min算出原始数据的最大值和最小值分别为3和0.8，那么我们取纵向每层高为3，即张三、李四、王五、赵六分别层高为0、3、6、9；

(2)对原始数据分别进行叠加处理如下：

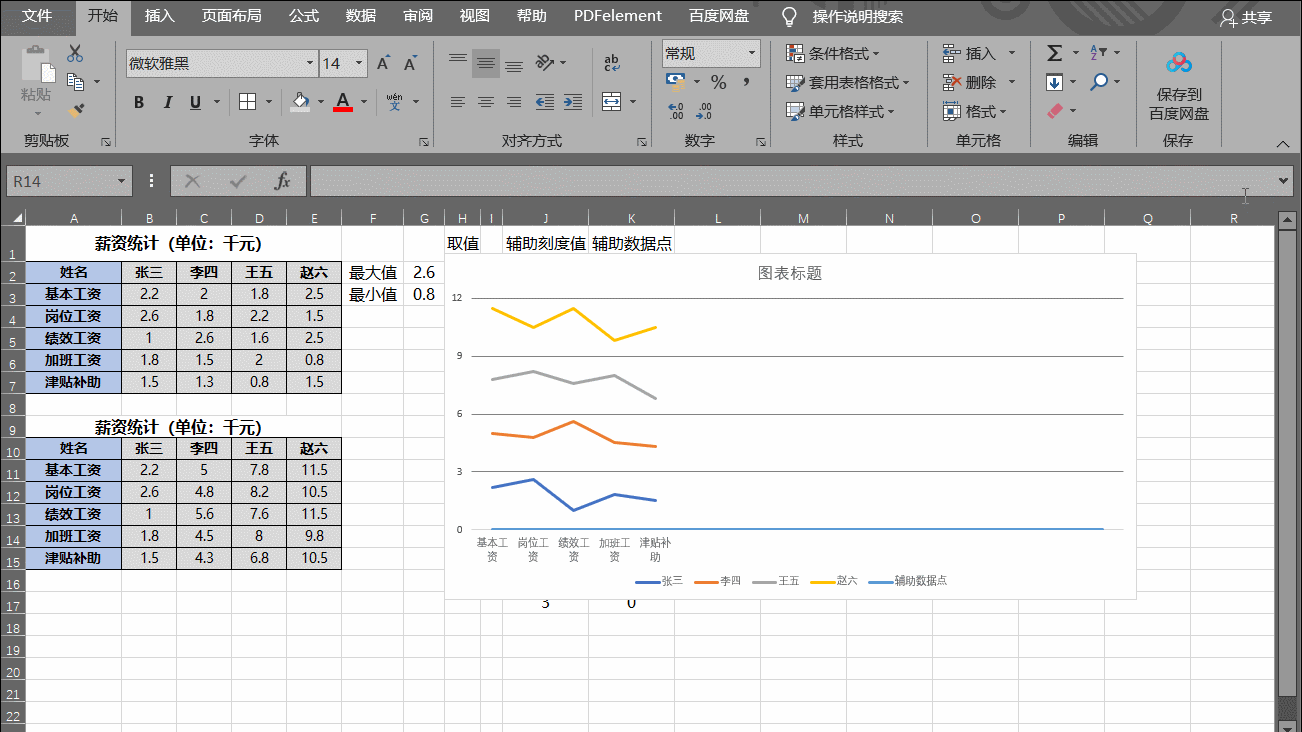

2、绘制纵向多层折线图：

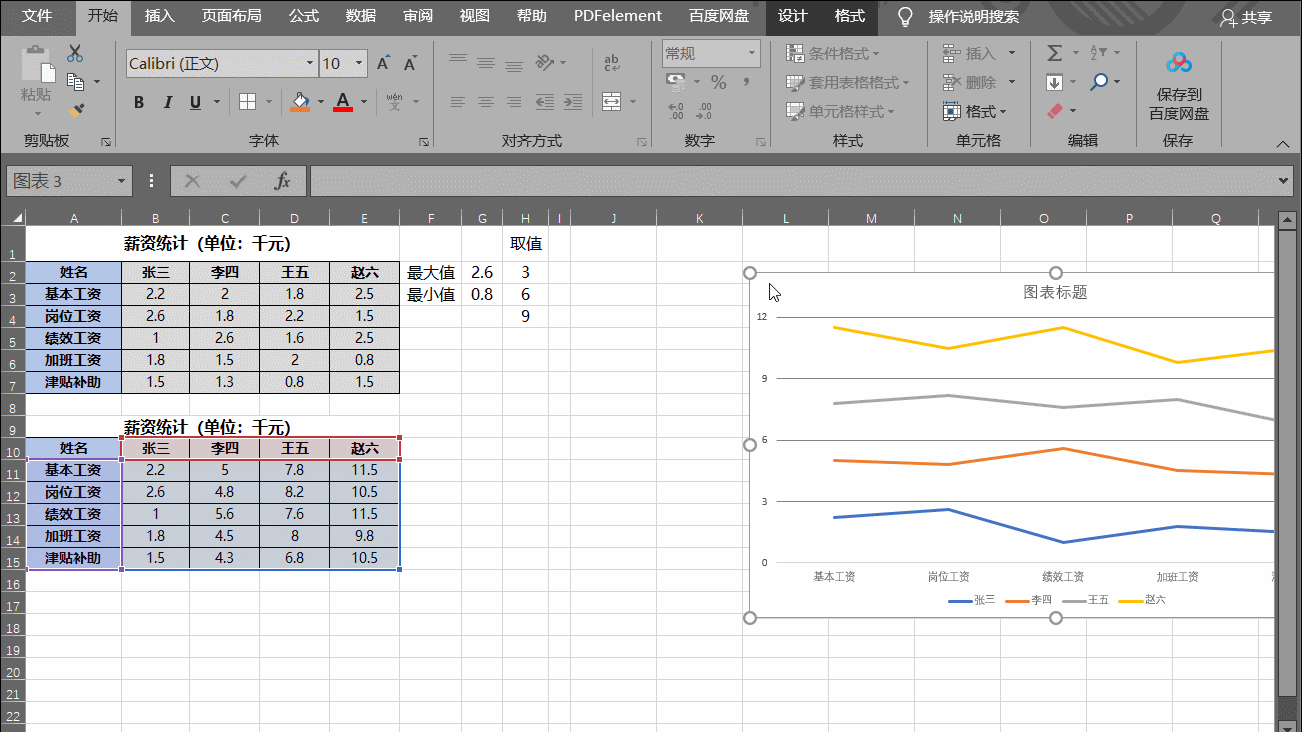

(1)选择处理后的图表，执行“插入”菜单-“图表”-“插入折线图或面积图”右侧下拉箭头-“二维折线图”之“折线图”，这样，在文件中插入纵向多层的折线图；

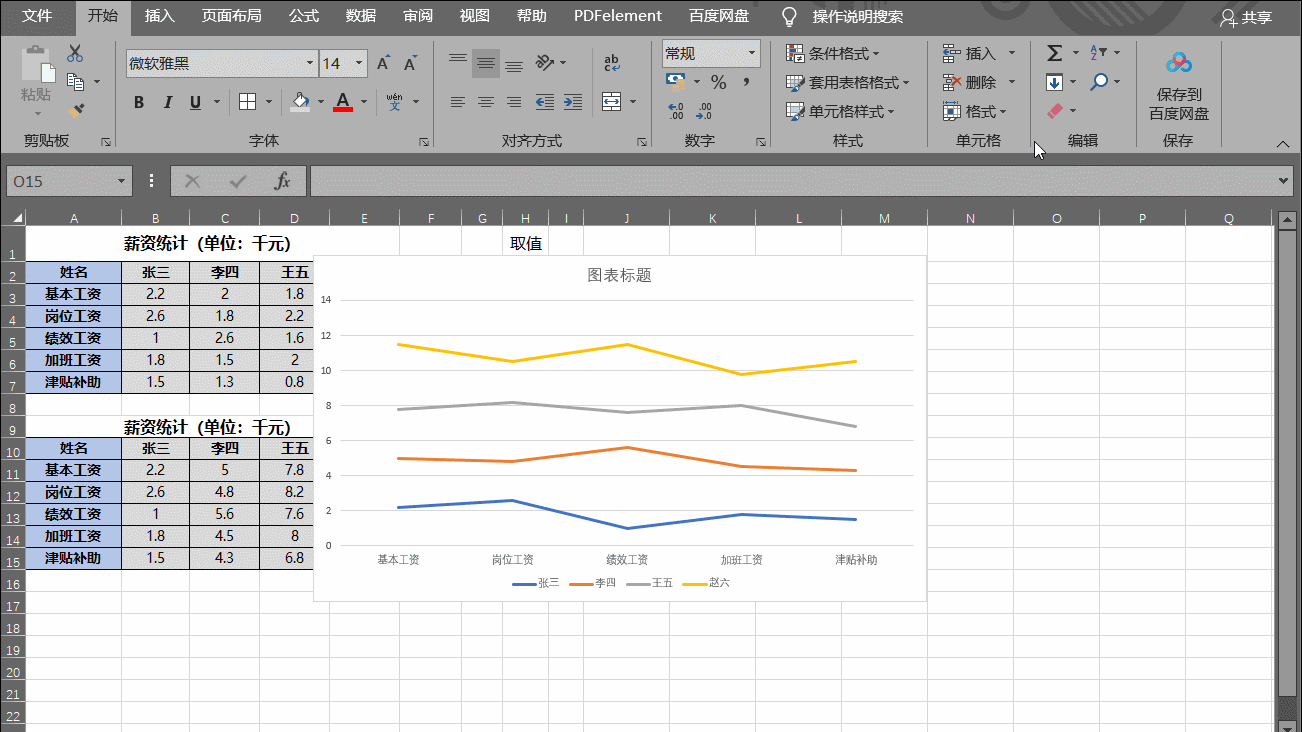

(2)纵向多层拆线分隔线设置：选择纵坐标轴，右键“设置坐标轴格式”菜单，

坐标轴选项中设置边界最大值为12(即4层*每层为3)、单位中大值为3(即每层层高)；选择纵坐标轴分隔线，设置线条为合适的颜色和宽度；

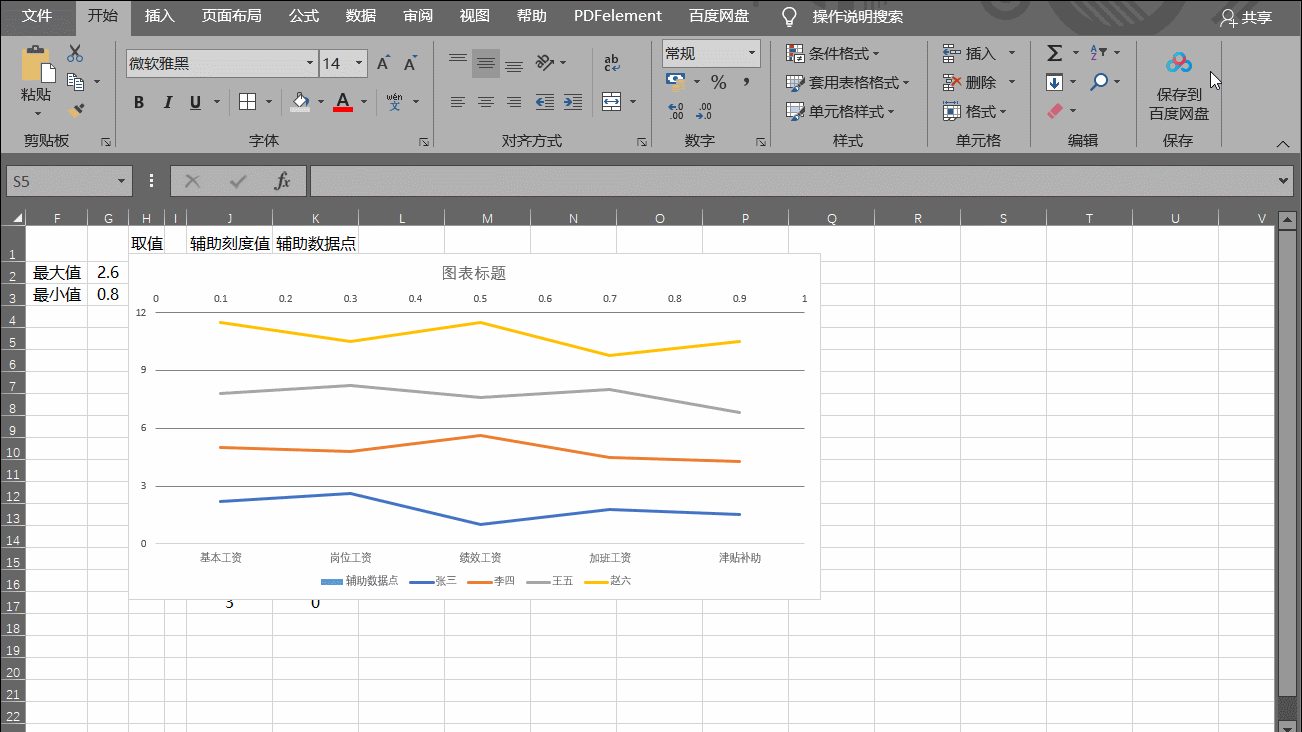

3、分层纵坐标轴设置：

现在大家有没有发现纵坐标是最大值为12的处理后的表格数据，那么怎样纵向分层设置为每层一样的纵坐标呢？

(1)添加辅助数据列：辅助列为辅助刻度值和辅助数据点，其中辅助刻度值为4层每层为0－3的数字(根据实际数据确定)、辅助数据点为一致的数值即可(在此均设为0)；

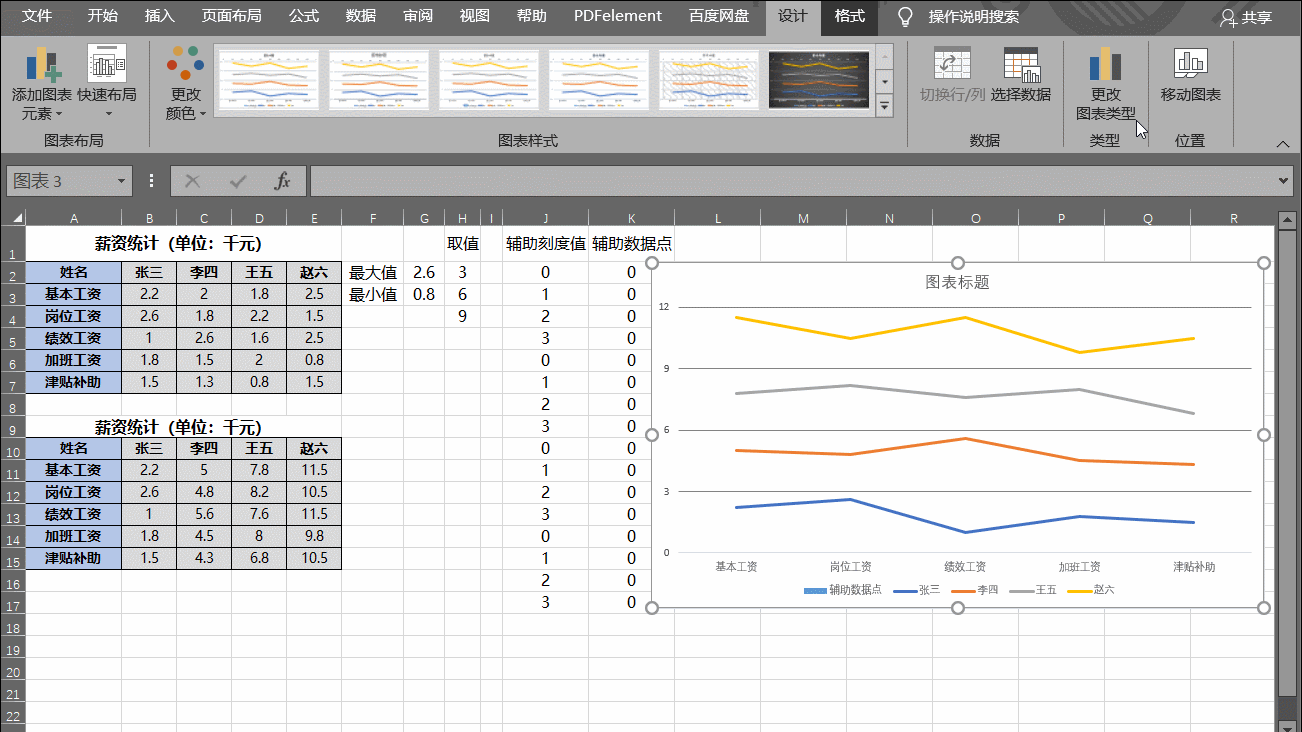

(2)添加辅助数据：选择图表，选择“设计”菜单－“数据”－“选择数据”打开选择数据源设置框，点击左侧的添加，系列名称中选择“辅助数据点”，系列值中选择0值；这样在图形的最下面添加一条0值的线；

(3)调辅助数据线类型：选择此线，选择“设计”菜单－“类型”－“更改图表类型”打开更改图表类型设置框，选择组合图，将辅助数据点的图形设置为簇状条形图；这样在图形上方得到0－1.0的图形；

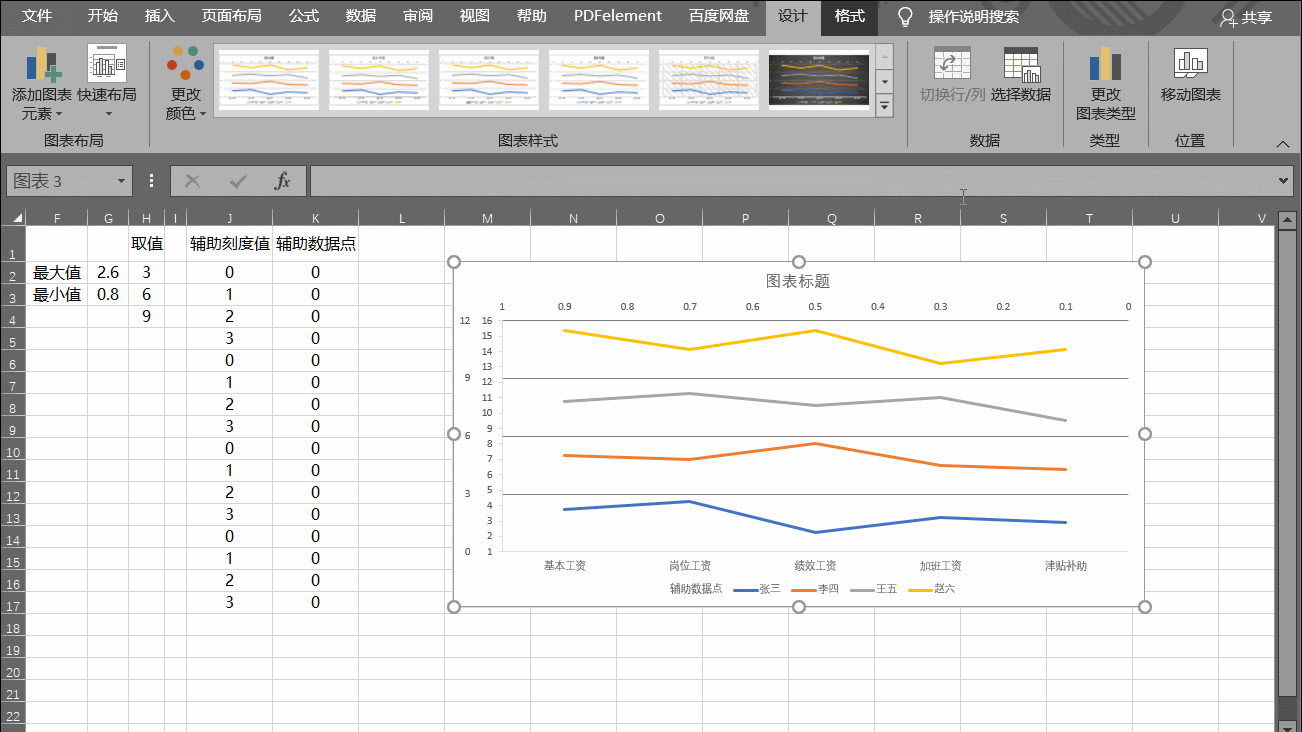

(4)次要纵坐标设置：选择图表，选择“设计”菜单－“图表布局”－“添加图表元素”－“坐标轴”－“次要纵坐标轴”，双击图表打开右侧设置图表区格式设置框，选择横向柱形图，设置为无填充、无线条；选择上方横坐标轴，设置坐标轴选项为逆序刻度值；选择次要纵坐标轴设置为在刻度线上;

(5)次要纵坐标数据：选择次要纵坐标轴，选择“设计”菜单－“数据”－“选择数据”打开选择数据源设置框，选择左侧的辅助数据点，点击右侧的编辑选择辅助刻度值数据；

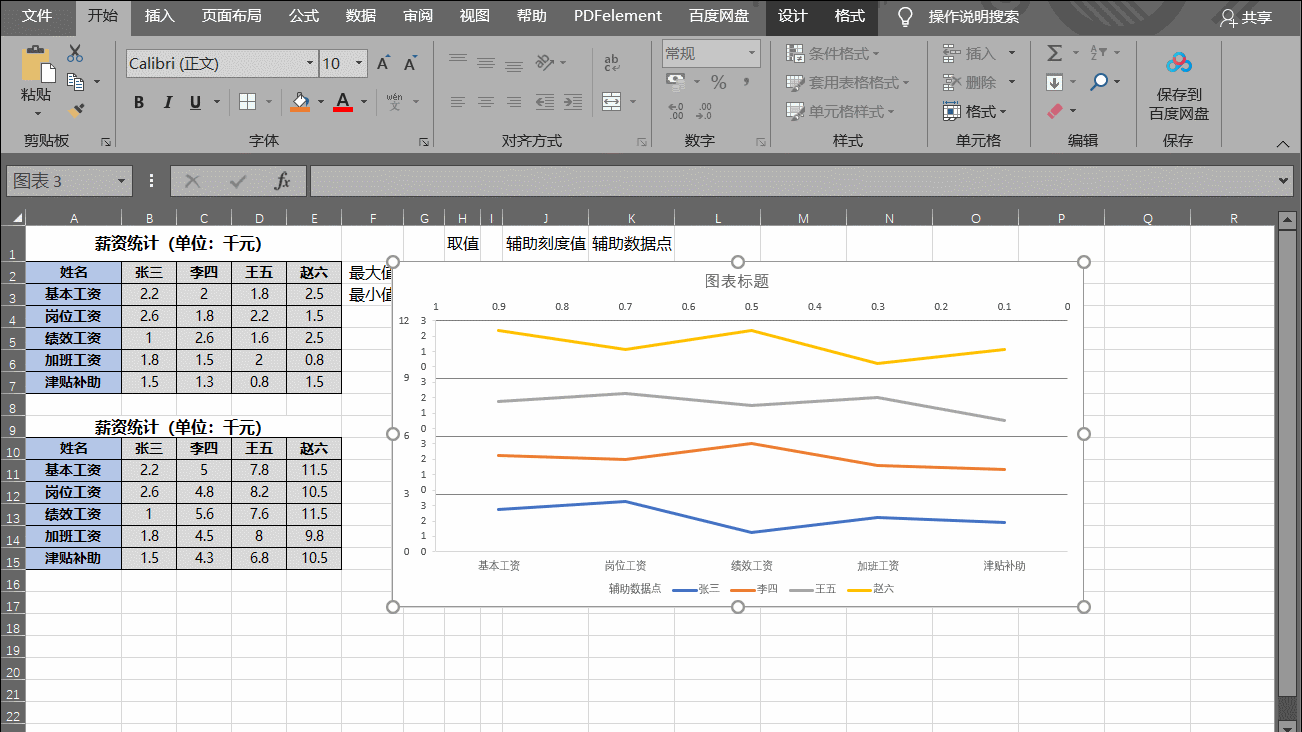

4、数据标签设置：

选择图表，点击右上角“+”号进行图表元素设置，选择“数据标签”，设置合适的位置；发现数据标签的数据为处理后的数了吗，怎么解决呢？双击数据标签，打开右侧设置数据标签格式设置框，标签选项中勾选单元格中的值并选择对应的原始数据、取消勾选值；

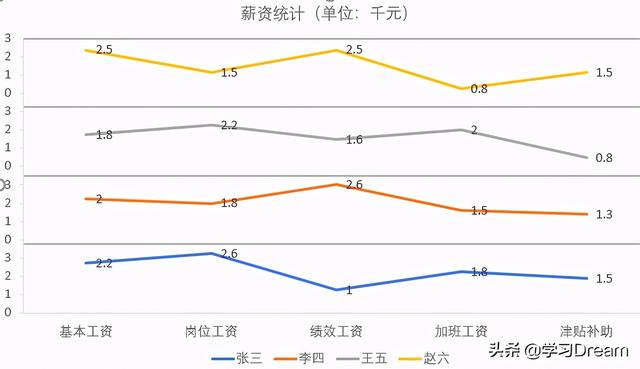

5、图表装饰：

删除不需要的坐标轴等元素，设置标题，调整字体字号。
