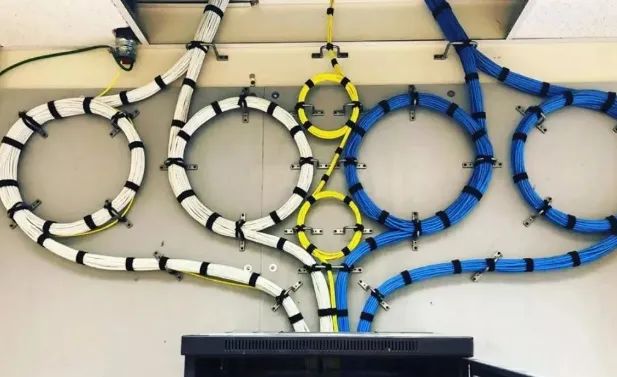

网络机柜的重要性和作用，相信大家都很熟悉。如何将机柜整理的井井有条，离不开跳线架与配线架的配合使用。那么跳线架和配线架有什么区别？又都用在哪里呢？

一、跳线架简介

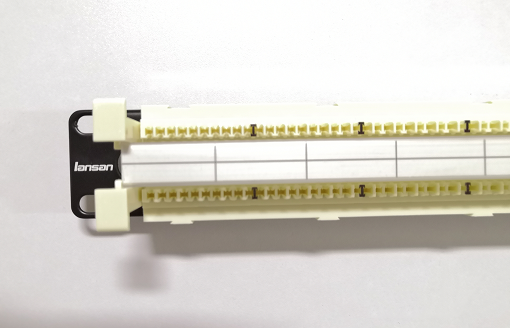

我们所说的跳线架就是由阻燃的模块塑料件组成，上面配有许多齿形条，这些齿形条是跳线架的一个重要特征，它们只要用于端接线对。当使用跳线架时，需用788J1专用工具将线对按线序依次“冲压”到跳线架上，完成语音主干线缆以及语音水平线缆的端接，常用的规格有：100对、200对、400对等

电话跳线架的作用 虽说现在无线通信已经十分方便和普及，但是有线电话仍然有其存在的空间和意义。如果企业配有程控电话的机房，那么电话跳线架的作用就显现出来了，电话线接入程控机后从程控机接出来的就是分机号的线。把这些线全部卡到跳线架上面去，然后从出线架上出线到你的分机号码上，同时在配线架上面标上号码。这样如果哪部电话出现问题，就能在检修的时候，通过查看配线架上面的标号，及时方便的解决问题。 跳线架的优点 ● 可以减少交换机等网络设备接口的损耗。 在日常的网络维护中，网络管理人员会经常插拔线路、测试线路。频繁的插拔会造成交换机接口松动，连接不严密等问题。这时有经验的网络管理员就会想到使用跳线架。先将来自工作区的网线使用打线器，安装到跳线架上。然后制作一小段网线(俗称跳线)，将跳线架与交换机连接到一起。这样网络管理人员在测试时，只需拔掉跳线架一端的RJ-45接口就以完成测试。这也减少了交换机等网络设备接口的损耗，要知道跳线架可比交换机上接口卡便宜很多 ● 可以使机柜的布线更整洁、专业 从外表来看，跳线架的造型非常像一排排的鱼骨，因此跳线架也被称为鱼骨架。通过观察这个造型，我们也能大概猜到跳线架的作用，它是为高密度语音数据线缆提供连接平台，使得端接方式更加方便快速。跳线架主要用在电话连线处。当然也可以用于墙装机或者是立式机柜。它的适用范围很广，包括所有话音通讯系统、多媒体等方面的高速应用都有它的身影。 跳线架的最佳拍档当属110连接块，只有这两者紧密配合时，才能完美发挥跳线架的作用。这里也跟大家说一下跳线架的种类。它的种类很多很多，市场上提供的有有腿和无腿的两种选择，也有50对和100对的两种选择。而连接块提供的有4对和5对两种选择。跳线架最终能否发挥作用也跟跳线架的种类有关。不同种类的跳线架有不同的作用，因此万兆通建议用户在综合布线时要选择适用的跳线架。

二、配线架

 1、配线架简介 所谓配线架就是用于终端用户线或中继线，并能对它们进行调配连接的设备。配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。

在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为总配线架和中间配线架两大类。  2、用途 配线架的定位是在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线(RJ45接口)连接配线架与交换机。总体来说，配线架是用来管理的设备，比如说如果没有配线架，前端的信息点直接接入到交换机上，那么如果线缆一旦出现问题，就面临要重新布线。 此外，管理上也比较混乱，多次插拔可能引起交换机端口的损坏。配线架的存在就解决了这个问题，可以通过更换跳线来实现较好的管理。 用法和用量主要是根据总体网络点的数量或者该楼层(以及相近楼层，这要看系统图是怎么设计的)的网络点数量来配置的。不同的建筑，不同系统设计，主设备间的配线架都会不同。如，一栋建筑只有四层，主设备间设置在一层，所有楼层的网络点均进入该设备间，那么配线架的数量就等于该建筑所有的网络点/配线架端口数(24口、48口等)，并加上一定得余量;如果，一栋建筑有9层，主设备间设置在4层，那么为了避免线缆超长，就可能每层均设有分设备间，且有交换设备。那么主设备间的配线架就等于4层的网络点数量/配线架端口数(24口、48口等)。 配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光配线架。

架有不同的作用，因此万兆通建议用户在综合布线时要选择适用的跳线架。

配线架和跳线的区别

习惯上你可以理解为是两个不同的东西：跳线架是用来传输语音信号的；配线架是用来传输网络信号的。但实际，两者之间到底指的是哪种，还得看它的前置。比如说‘110跳线架’、‘110配线架’，都是指同一种东西；比如说‘RJ45配线架’、‘配线架’，一般认为就是指网络配线架。

       ● 跳线架，习惯上提到跳线架，一般指110跳线架。当然，也有人称为110配线架的，但不管怎么称呼，都是指的110交叉系统的一个叫法。一般用于语音信号垂直与水平系统的交叉。另外，它的称呼还有：语音配线架，语音跳线架，鱼骨架等。一般分为50对，100对，300对等几种型号，需要用连接块来配合使用。 ● 配线架，提到配线架一般指的是RJ45配线架，或又叫网络配线架，当前用的较多的是超五类和六类的。一般用于网络数据信号垂直与水平系统的交叉。分为屏蔽和非屏蔽两种，常用的有24口和48口两种，屏蔽的有的品牌分为16口和32口。 但不管是110配线架还是RJ45网络配线架，都是可以在目的上相互替代的：110配线架可以传输数据信号，RJ45网络配线架也可以传输语音。 配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用。它是一种规范和整洁工具，能将你的机柜打理的井井有条，在出现问题时，也能快速查找并排除问题。让网络管理员的工作更加快捷有效。而跳线架能为高密度语音数据线缆连接，提供方便快速的端接方式配线方式
