不少朋友一直问到关于门禁电锁如何接线？本期我们一起来看一下。

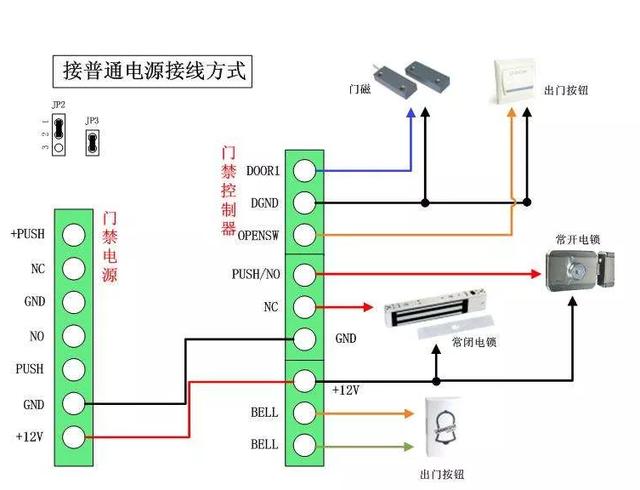

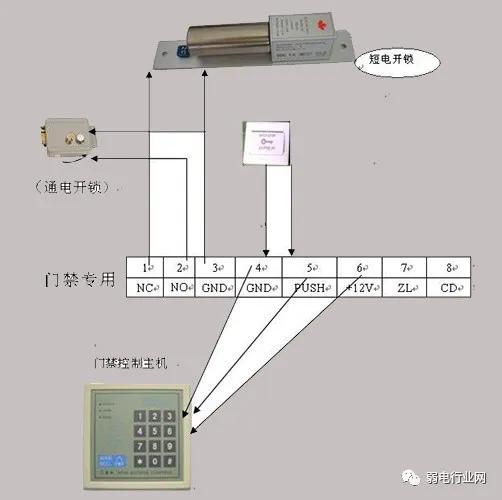

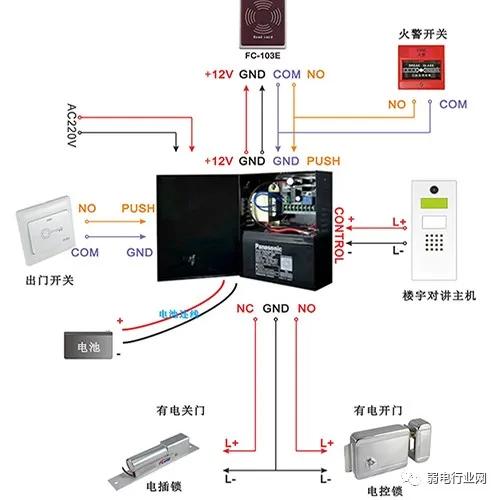

一、门禁接线方式

一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。

接线方式：

1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定)；通常是接到NC端(通电开锁，断电关锁)。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端(一般接4个端子：12V、GND、DATA0、DATA1)。

如需要联网的话，还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接，另一端和电脑连接，RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

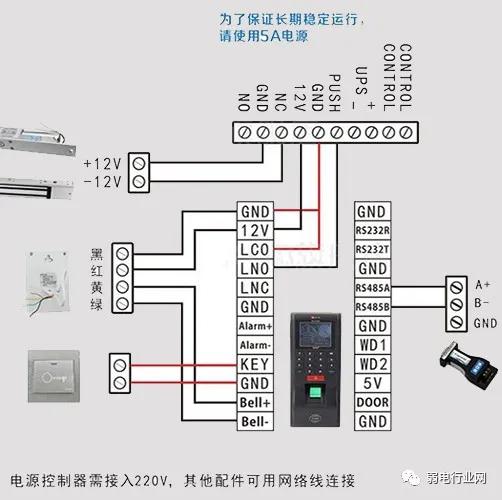

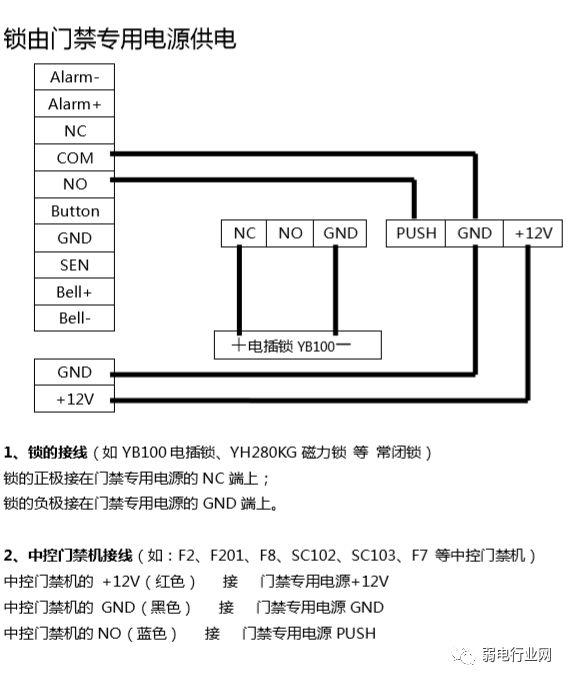

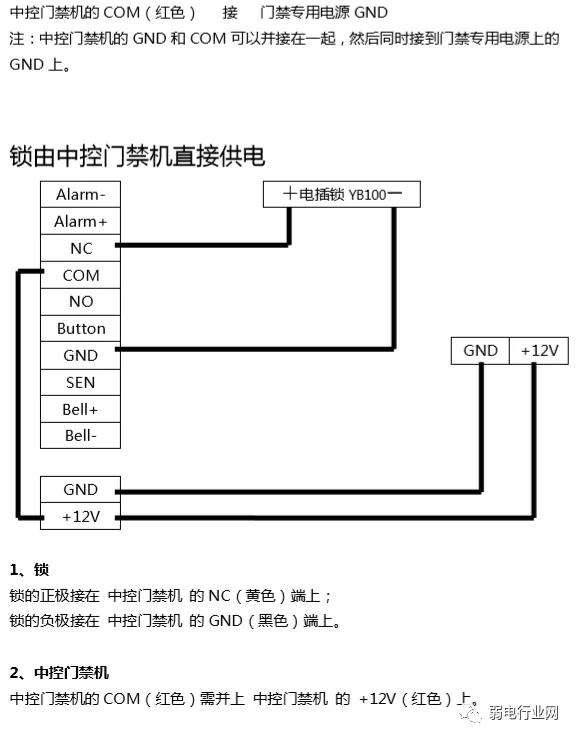

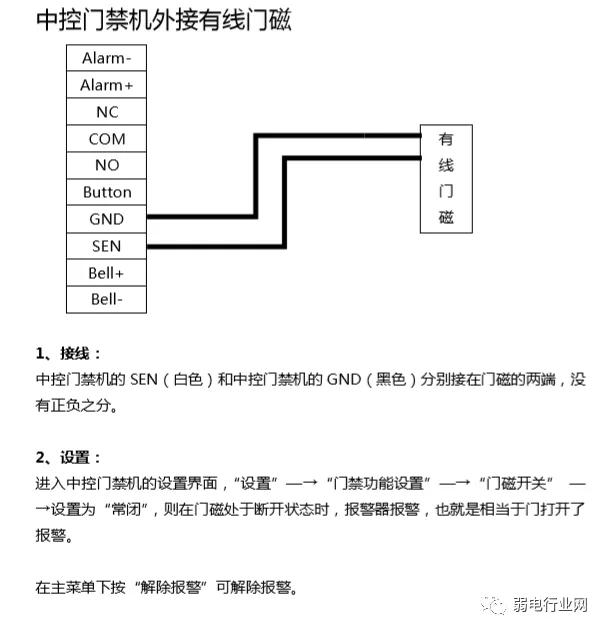

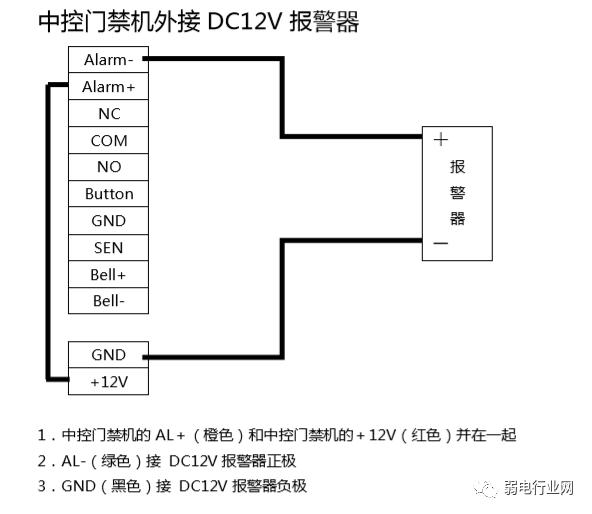

二、举例：中控门禁机接线示意图

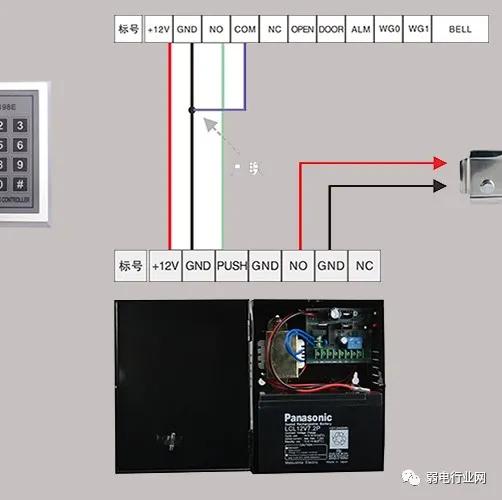

三、举例：一体化门禁标准接线图

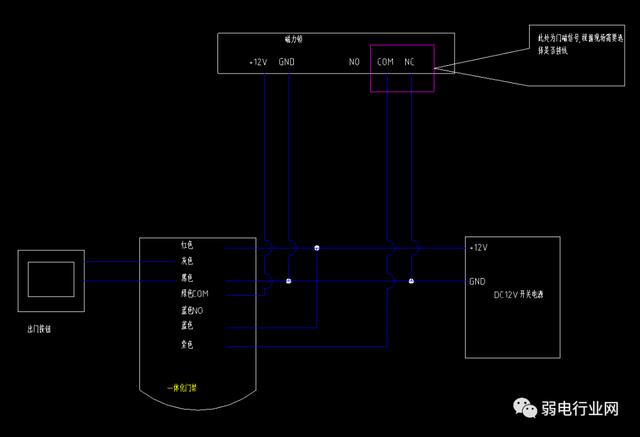

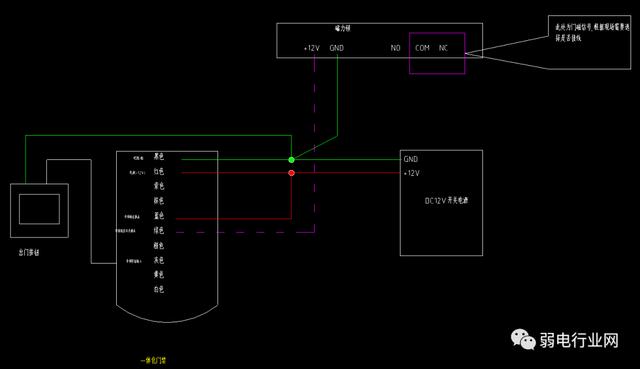

当然很多朋友在项目中也会使用到一体化门禁，一体式 门禁系统，简单的说就是门禁的控制部分和读卡部分是一体的。那么一体化门禁如何接线呢？可以看下图。
