众所周知，路基工程是施工中非常重要的一个组成部分，但是人们总是为其烦恼。因为路基的种类复杂而多变，如：土方路基、石方路基、路基摊铺、路基开挖、路基回填等等。身为一个工程小白，你知道路基工程的施工流程怎么做吗？今天，跟着小邦学习一下吧，快来丰富自己的知识库哦！

​1、填土路基施工

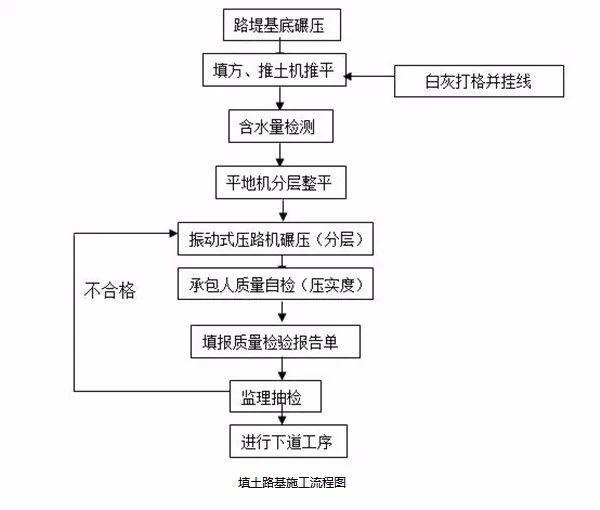

填土路基施工流程图

施工要点：

(1)土方路堤应分层填筑压实。

(2)土方路堤，必须根据设计断面分层填筑、分层压实。

(3)路堤填土宽度每侧应宽于填层设计宽度 50cm。

(4)填筑路堤宜采用水平分层填筑法施工，即按横断面全宽分成水平层，逐层向上填筑；如原地面不平，应由最低处分层填起。

(5)不同性质的土应分层、分段填筑。

(6)土方路基压实度由灌砂法测定，并按试验路段测定的工艺施工。

(7)横坡陡峻地段的半填半挖路基，必须在山坡上从填方坡脚向上按设计要求挖台阶，台阶宽度应满足设计及规范要求。

(8)随着填方高度的增加，路基顶应设置截水埂。

(9) 路面底面以下 30cm 必须选用透水性良好的砂性土进行填筑。

2、填挖交界处施工流程图

填挖交界处施工流程图

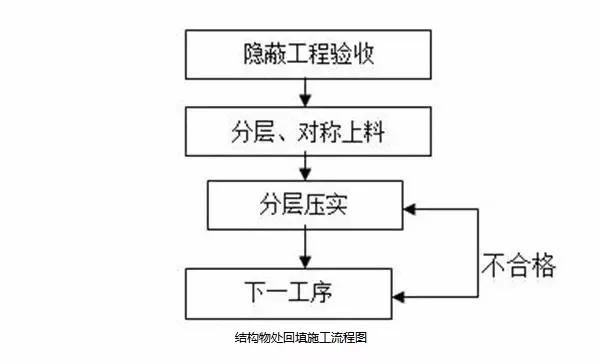

3、结构物处回填施工流程图

结构物处回填施工流程图

(1)结构物回填前应在台背用油漆画好每一层的松铺厚度标志线，分层回填压实。

(2)涵洞缺口填土，应在两侧对称均匀分层回填压实。如使用机械回填，则涵台胸腔部分及检查井周围应先用小型压实机械压实后，方可用机械进行大面积回填。

(3)填土过程中，应防止水的浸害，回填结束后，顶部应及时封闭。

(4)在涵洞两侧缺口填土未完成前，不得进行涵顶标高以上的填方施工。

4、冲击式压路机施工流程图

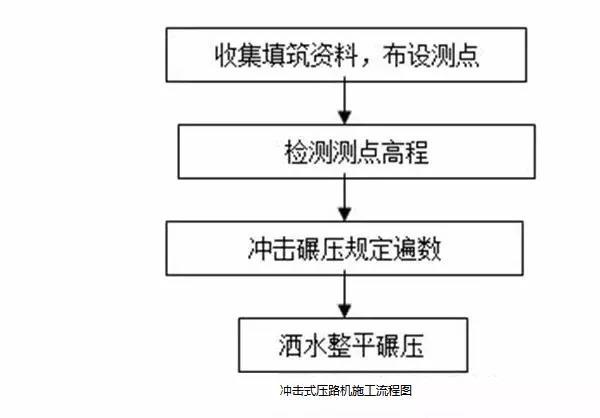

冲击式压路机施工流程图

施工工艺：

(1)冲碾时注意避免对涵洞或其他构造物的损坏。

(2)冲击式压实机破碎施工的速度高于传统破碎方法的70—80倍，压实施工的速度高于传统压实方法的5—6倍。不但缩短工期，同时大大降低成本。

(3)对结构有问题的水泥路和半刚性基层进行破碎压实，处理土基和基层、半刚性基层的病害，从而节省了人工和处理旧水泥板块的费用。

(4)冲击式压路机最大瞬间冲击功率不小于25KJ。

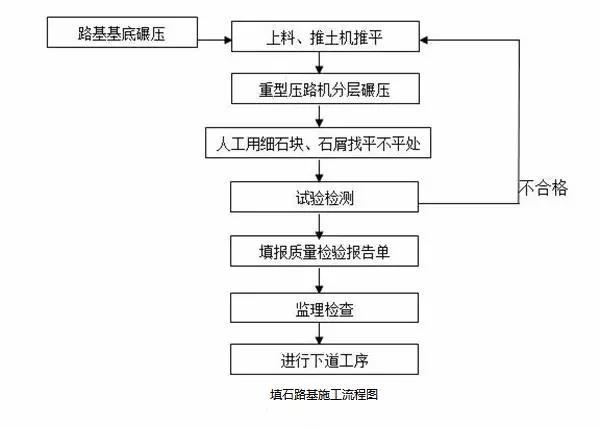

5、填石路基施工流程图

填石路基施工流程图

施工工艺：

(1)施工时要注意其强度和风化程度是否符合要求。一般填石路基要求其强度值不小于15MPa(用于护坡的不应低于20MPa)。

(2)用于填石路基的石料在粒径上也有要求。

一般情况下，最大粒径不宜超过层厚的2/3；高速公路及一级公路填石路基路床顶面以下50cm范围内，填料最大粒径不得大于10cm；其它等级公路填石路基，路床顶面以下30cm范围内，填料最大粒径不应大于15cm。

(3)基层处理时，其承载力应满足设计要求;在非岩石地基上填筑填石路堤前，应按设计要求设过渡层。

(4)岩性相差较大的填料应分层或分段填筑。严禁将软质石料与硬质石料混合使用。

(5)人工铺填石料时，应先铺填写大块石料，大面向下，小面向上，摆平放稳，再用小石块找平，石屑塞缝、最后压实。

6、土质路堑开挖施工流程图

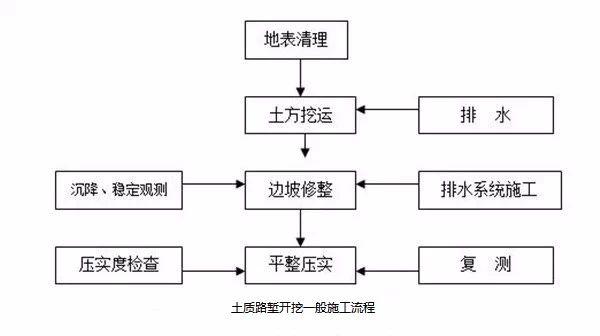

土质路堑开挖施工流程图

施工工艺：

(1)路堑开挖至路肩设计高程一下0.6m时，其表面要保持平顺整齐，表面做成横向坡度4%的排水坡时，要保留0.1-0.2m厚保护层暂不开挖，待测试合格之后方可施工。

(2)根据测定的边桩位置，当机械开挖至靠近边坡0.1-0.2m时，应改为人工修坡。

7、软土地基施工流程图

软土地基施工流程图

施工工艺：

(1)一般来说，先填土后施工、先重后轻、先高后低、先深后浇。同时还要考虑基坑开挖对相邻建筑的影响。

(2)施工前，应认真阅读土质勘察报告，对拟建场地概况、土层分布、工程地质评价等做到心中有数，制定出切实可行的基坑开挖方案。

(3)开挖基坑时，若遇雨天，开挖时应按设计要求的基础埋深少挖10—20cm，待天气好后用人工将基底软土、浮土等清理干净，并挖至设计深度。

(4)施工过程中，注意建材大面积堆放而引起的地基变形。

(5)为防止地表水反灌引起基础沉降，应做好建筑物周围的散水或排水沟，重要建筑物应向建设单位作好善后交代。

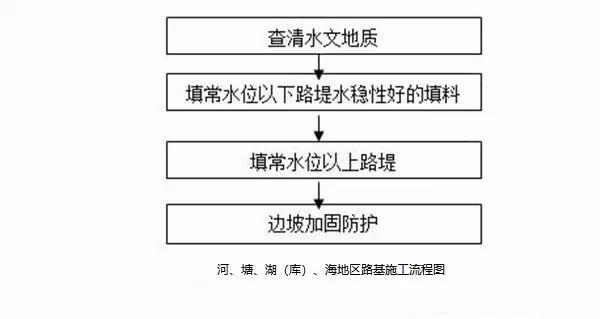

8、河、塘、湖(库)、海地区路基施工流程图

施工工艺：

(1)填料与取土：宜设置集中取土场。宜选用矿渣、块石、砾石等水稳性良好的材料，其粒径不宜大于30cm。

(2)受水位涨落影响的部分，也宜选用水稳性好的材料。

(3)严格按设计图纸及文件并根据水流对路基破坏作用的性质、程度进行防护和加固施工。

(4)山区沿河路基，应针对水流冲刷情况进行加固和防护，施工期间注意防洪，防洪工程宜在洪水期前完成；穿越地质不良陡峻沟谷时，还应查清有无泥石流影响，并相应采取排导，拦截措施。

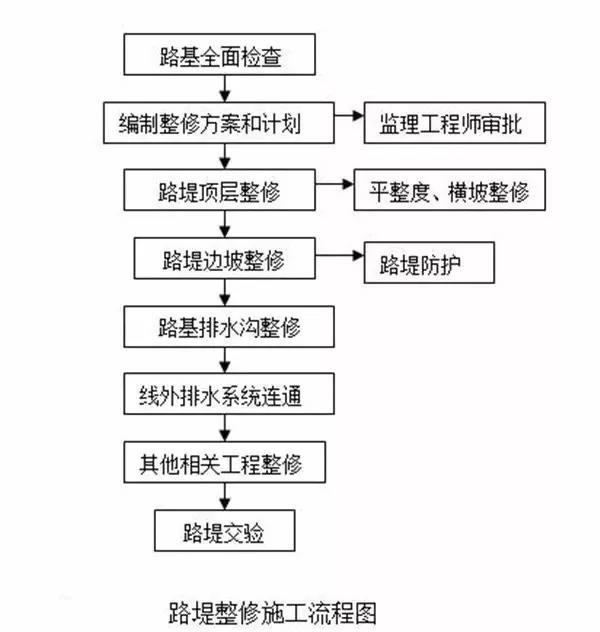

9、路堤整修施工流程图

施工工艺：

(1)填土路堤两侧超填的宽度应予切除，如遇边坡缺土，必须挖成台阶分层填补夯实。

(2)边沟整修应挂线进行，如遇边沟缺损，不可随意用土贴补。

(3)在路面施工前，应检查临时排水、永久排水设施是否设置、有效。

(4)在路堑边沟和路堤拱形护坡，每隔20米应设20*20cm临时排水孔，排水孔底面低路床标高10cm，在凹形竖曲线低处应增设临时排水孔。

(5)路基修整完毕后，堆弃路基范围内的废土料应予清除。

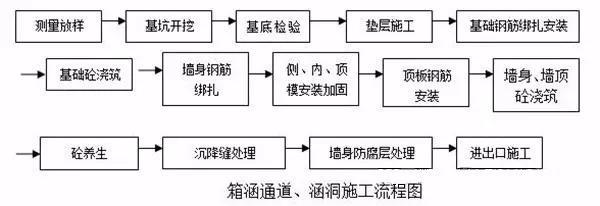

10、箱涵通道、涵洞施工流程图

施工工艺：

(1)在浇筑底板砼之前，应清除基底上的杂物。

(2)底板砼强度达到设计强度的70%后，方可在底板上立模浇筑。

(3)沉降缝处应加铺抗拉强度较高的卷材。

(4)内模板的接缝应采用腻子处理，模板接缝处应确保平整，严格要求选用大面积胶合板，减少砼的接缝，从而保证质量。
