ZYNQ7000系列中PS端与PL端的通信都是通过AXI总线进行连接的，利用好AXI协议是PS与PL交互的基础，因此设计这个实验来进一步了解两者间的通信。

1.实验目的

PL端通过AXI协议访问PS端的DDR内存，其中包括往DDR写数据，以及读取DDR内部的数据。

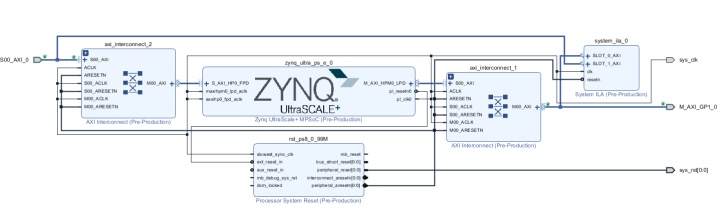

图 1 实验框图

2.如何实现

看起来实验目的很简单，但是对于像我这样的初学者而言那还是有很多的问题的。例如：

1.芯片内部硬件怎么连接（好比两个人打电话，总得知道电话号码才能交流）

2.谁是主机谁是从机（好比两个人打电话，谁打给谁）

3.什么时候发数据，什么时候读数据，总不能在别人还没存好数据的时候读吧（比如两个人打电话，一个人在睡觉，怎么都打不通吧）

3.设计思路

针对上述3个问题，来设计总的思路，这样能有条理的实现总体的功能。

4.芯片内部硬件连接

ZYNQ中有9个AXI总线（如图 1），其中包含4个General-Purpose Ports（AXI_GP），主要是一些常用的通信，位宽为32位，4个High-Performance Ports，高速的通信，位宽为64位，还有一个AXI_AXP这个我不太了解，不过位宽也是64位。

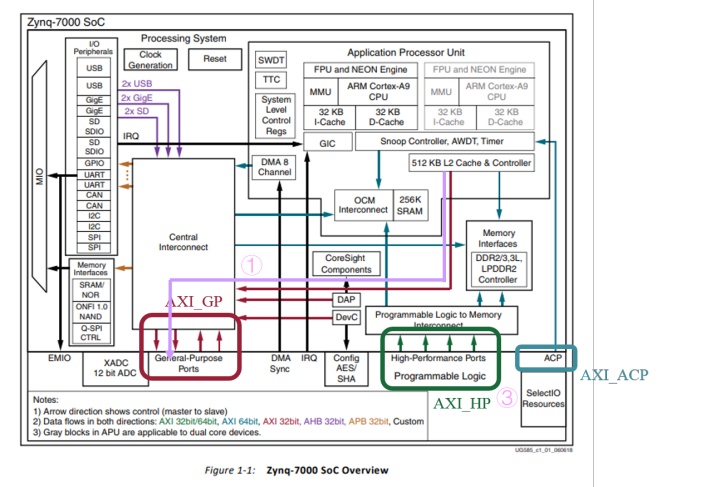

图 2 ZYNQ示意图

从图 2中可以看出访问DDR3的接口有三条①、②、③条接口，其中PL的访问有两条，分别为①和③，为了简单我们选个③，如果有兴趣可以使用③来写，①来读的操作，这样能更好的理解两者间的交互。

5.从机与主机

这个简单的理解就是图 2中的箭头，箭头连接的一段为从机，没有连接的一段为主。例如AXI_HP接口，
