本文详述了康佳LED液晶电视KLD+L080E12-01背光灯板的工作原理，其中OZ9986集成电路用于驱动控制，构成两个相同的驱动电路，为12条LED灯串提供62.7V、110mA的均流输出。此外，还介绍了OZ9986芯片的功能及引脚维修数据，并分析了背光灯板的供电电路。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

康佳部分大屏幕LED液晶彩电采用型号为KLD+L080E12-01的背光板，编号为34007165，版本号为35014746。该板驱动控制电路采用两个OZ9986集成电路，组成两个驱动电路，为12条LED背光灯串供电。主要应用于LED42MS92DC、LED42IS97N、LED37IS95N、LED37MS92C等超薄大屏幕LED液晶彩电型号中。型号为KLD+L075E12-01的背光灯板与该板基本相同，可参照代换维修。

1、背光灯电路工作原理

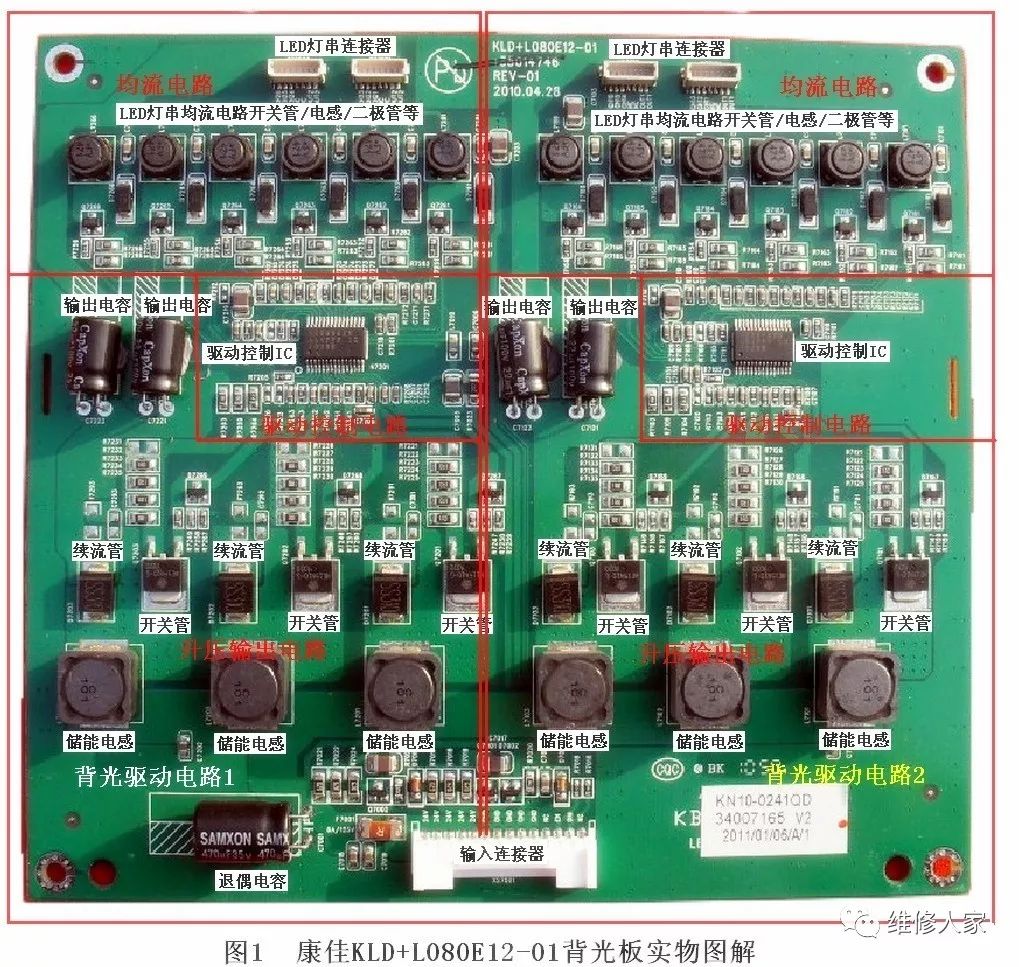

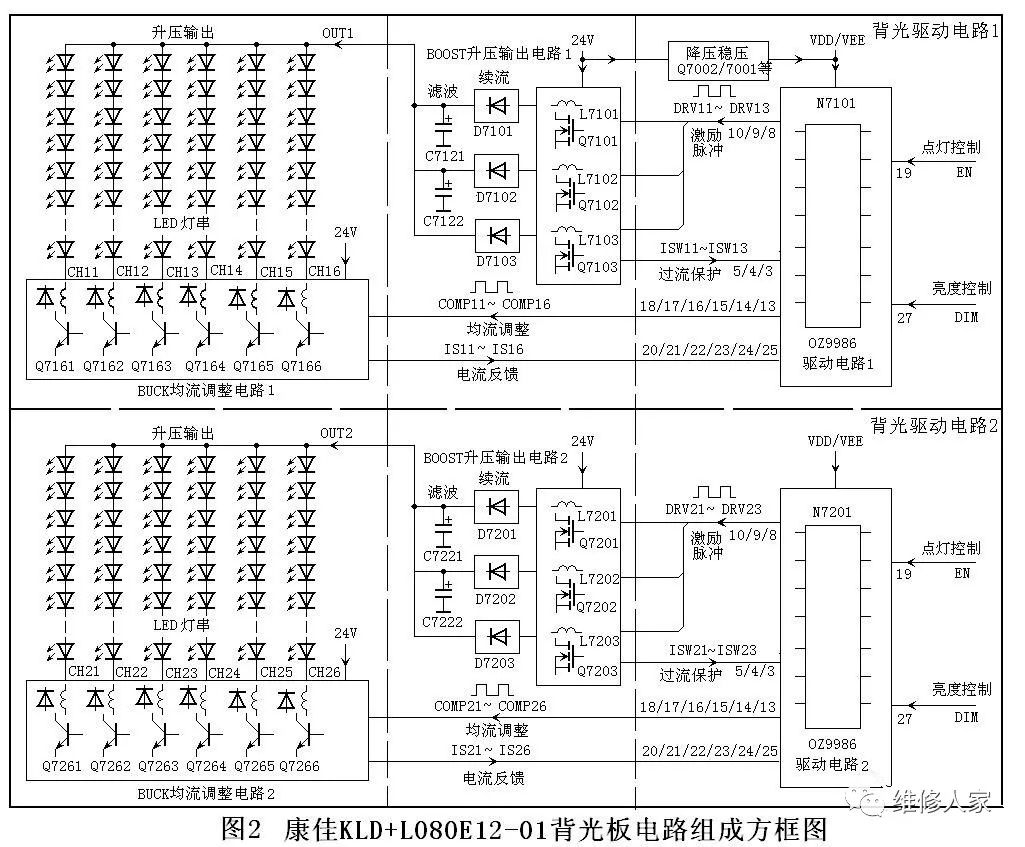

康佳KLD+L080E12-01背光灯板实物图解见图1所示，电路组成方框图见图2所示，背光灯板的供电电路见图3所示。背光灯板电路图分为两部分，见图4和图5所示。由于大屏幕液晶屏需要点亮的LED灯串达到12条以上，背光灯板采用两个完全相同的LED背光灯驱动电路。每个驱动电路由三部分组成：一是由集成电路OZ9986为核心组成的驱动控制电路；二是由储能电感、MOSFET开关管、续流管、输出电容组成的BOOST结构升压输出电路；三是由三极管、二极管、电感组成BUCK结构的均流控制电路。为12路背光LED灯串提供62.7V，每路110mA均流输出，使LED灯条正常点亮。

2、背光灯驱动电路

1)、OZ9986电路简介

康佳LED液晶彩电背光灯板普遍采用的驱动控制电路是OZ9986，OZ9986是美国凹凸公司生产LED背光控制专用芯片，可同时驱动3路独
