天线理论分析与设计中文版_天线理论与设计笔记1 -- (导言、基本参数)

目录：

https://zhuanlan.zhihu.com/p/262708064​zhuanlan.zhihu.com

天线理论笔记2--(电磁学基础、偶极子)​zhuanlan.zhihu.com

笔记内容主要来源于Antenna Theory Analysis and Design (2016, Wiley)

第一章 导言

天线类型

天线类型	形式	场景
Wire Antennas	偶极子、环形天线、螺旋天线	几乎所有场景，汽车、航天器
Aperture Antenna	波导、喇叭天线	航天器
Microstrip	微带线	移动设备
Array	微带贴片、角锥阵列、缝隙波导	定向性强的场景
Reflector	锥形反射	射电望远镜
Lens	电磁透镜	折射

辐射机理

电磁波是如何产生，并最终与天线“分离”而在自由空间中传播的呢？

我们讨论以下几种辐射源的辐射原理。

单根导线

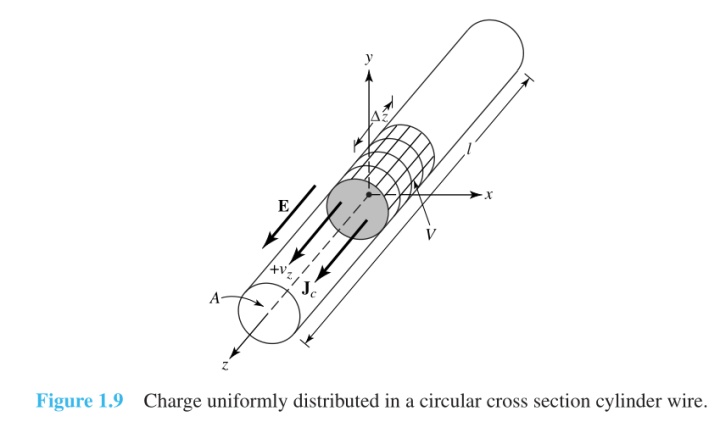

假定导体中的电荷体密度为

，并且均匀分布在一个截面积为A，体积为V的圆形导线中。电荷沿着

方向流出体积

的速度为

，流过截面的电流密度

为：

如果导线导线很细半径为0，电流线密度

，则电流为

如果电流是时谐的，电流导数与时间导数：

是电荷移动的加速度，如果导线长度为

，则有

这一方程表示了电流和电荷之间的关系，也是电磁辐射的基本条件：要产生电磁辐射，需要有电流或电荷的加速(或减速)。

要产生电荷的加速或减速，需要导线弯曲、不连续、或者端接。就如同水流一样，当管道宽度变化，流速发生变化，在管道宽度变化的区域，就有水流的加速/减速。

为了定性的的了解辐射机理。考虑一个脉冲源连接到一个导线，导线与GND存在RC寄生参数，到导线通电时，导体中的电子被加速；在终端的电子被减速，即反射；从而在导线的两端和导线上产生辐射场。在这个过程中，电荷加速是外部源造成的，电场使电荷运动；电荷减速，则于是由于感应场有关的力造成的，例如导线两端的电荷积累。因此激励电场引起电荷加速，而导线阻抗不连续导致辐射的产生。

传输线

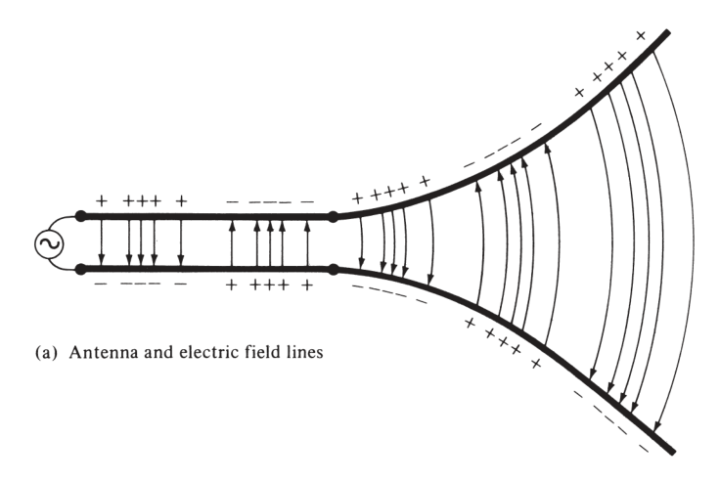

图1.11(a)

考虑一个电压源连接到图1.11(a)所示的两根导线上。导线间的交变电压使得电荷加速或减速，交变电场感应出交变的磁场，反之亦然，因此，从天线端产生了电磁波，并传播到自由空间中。

结论：激发电场需要电荷，单维持电场不需要。（这就类似水波的产生）

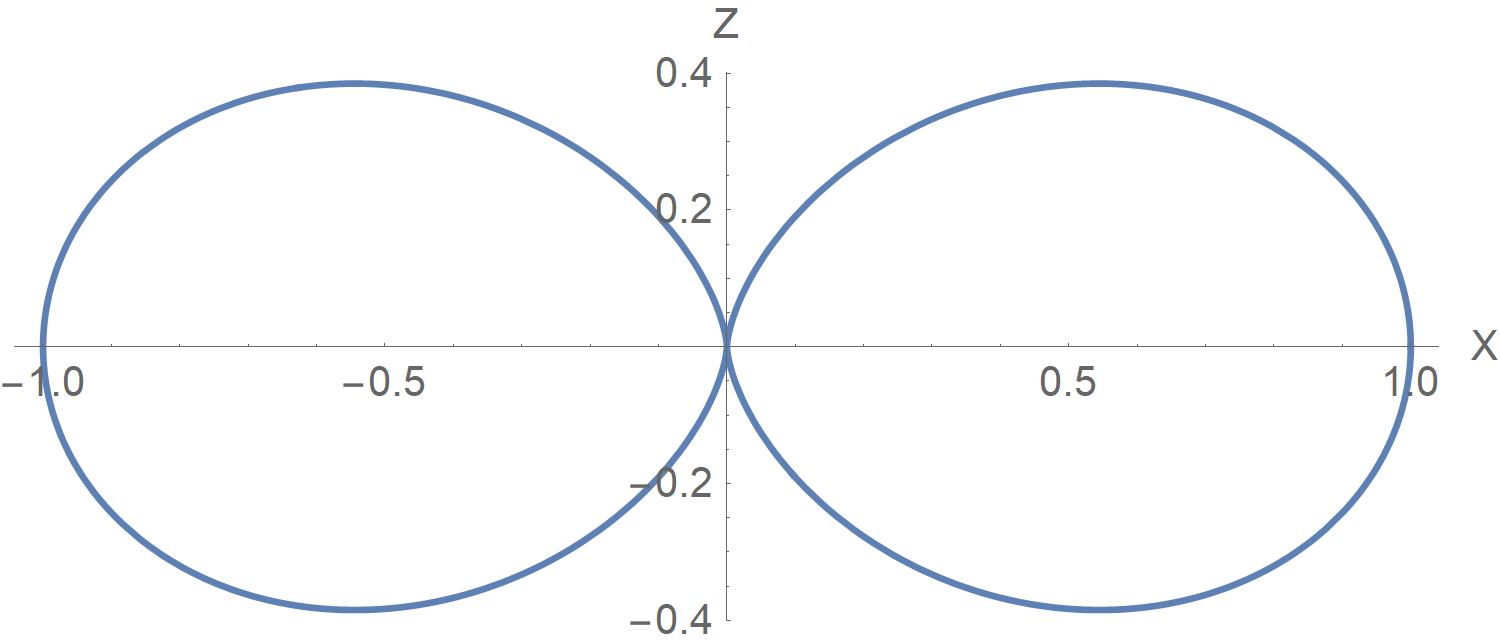

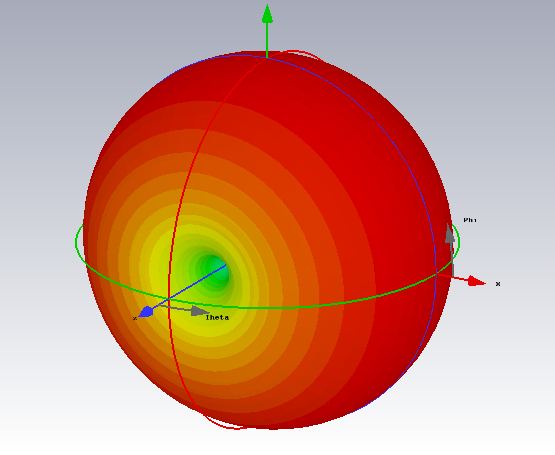

偶极子

首先我们要接受电磁场传播的速度是有限的。两个偶极子在每T/2的时间内交换位置，每个T/2时间内，电场只能传播的距离。每次偶极子交换位置时，电场的极性发生了变化，因此传播的电场变成交变电场，产生交变磁场，从而形成了脱离源的电磁波。
