vcs覆盖率选项

vcs中常用的收集覆盖率选项如下：
1.cm_dir <directory_path_name>
此选项可以设置可替代的名字或者路径来存放simv.vdb.如果没有设置此选项，那么会将simv.vdb存放在-o选项所设置的路径下.如果将simv.vdb存放到新路径下，那么在运行选项中也要添加-cm_dir <directory_path_name>.
-cm_dir base_fun/cov_log时便会将生成的覆盖率文件存放到cov_log.vdb目录下，vcs默认会添加vdb后缀.
2.-cm <cov_metrics_name>
后面可以添加line、cond、tgl、fsm、branch、assert，分别用来收集行、条件、翻转、状态机、分支、断言覆盖率，多个选项同时添加时用+连接.如-cm line+cond+fsm.
3.打开覆盖率界面
通过dve看覆盖率时，可以通过dve -cov打开覆盖率界面，或者dve -dir .vdb；通过verdi看覆盖率时，可以通过verdi -cov打开对应的界面.
4.cm_log

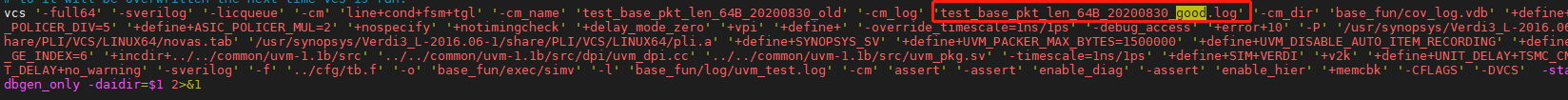

cm_log用于指定仿真过程中记录覆盖率的log文件名.其参数可以在simv.daidir中找到.
export cm_opts += -cm_log KaTeX parse error: Expected group after '_' at position 5: (tc)_̲(cfg)_$(seed)_good.log


5.cm_hier
cm_hier用来指定收集覆盖率的层次结构，+”代表查看，“-”代表不查看.后面常见的参数是module表示模块名字，file表示文件名字，tree代表查看某个模块调用的子模块,即实际的dut的层次结构.
在cm_hier后面跟的文件中支持模糊匹配，例如例化了u_switch_0和u_switch_1，关闭此两项的覆盖率可以-tree harness.u_switch_top.u_switch_ 1；

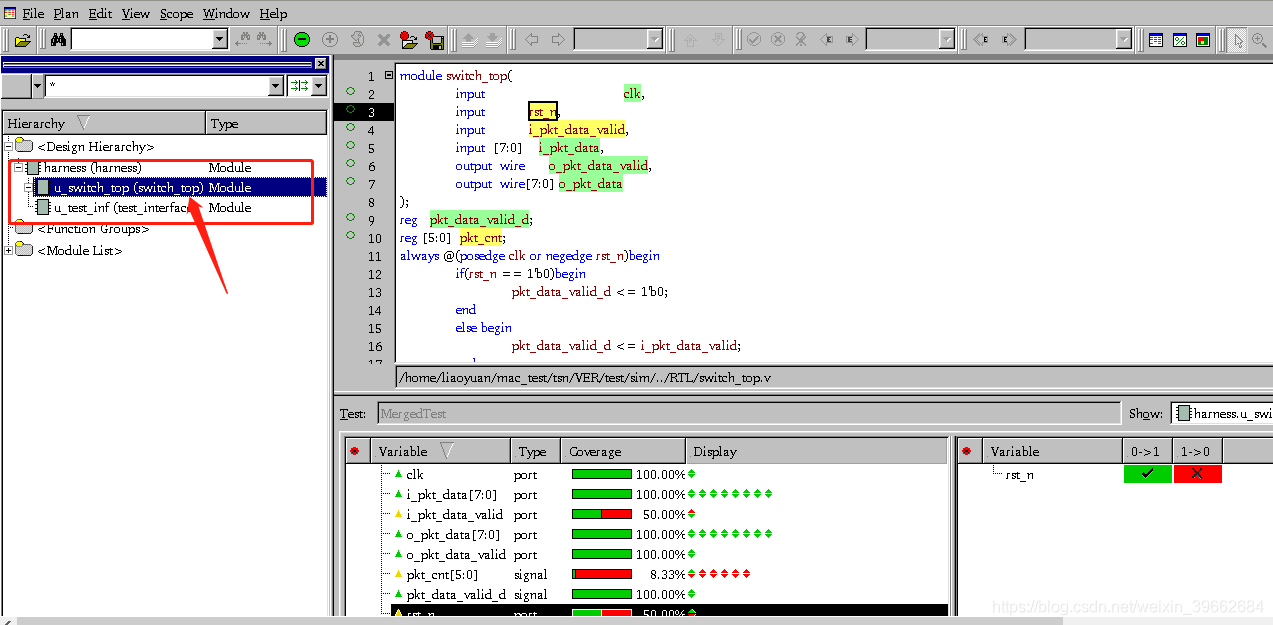

默认情况下，所有模块和层次都会收集覆盖率，收集的结果如下：

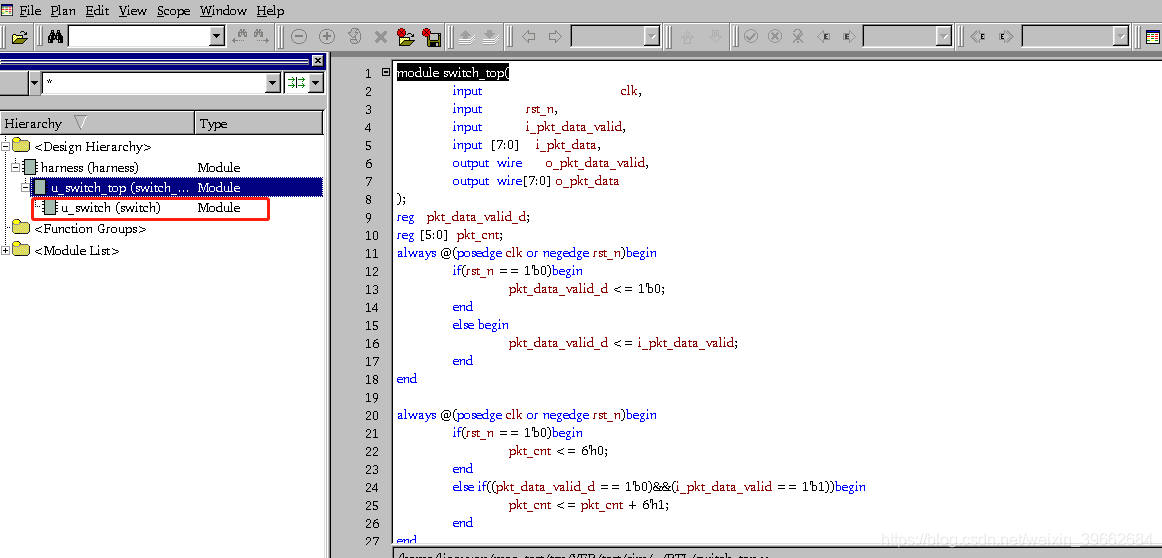

添加hie.cfg文件，文件中-module switch，收集覆盖率的结果是没有收集switch.

tree的基本用法如下：+/-tree xxx.xxx level_number其中level_number为0，表示当前层次及其所属的层次都会收集；1表示仅收集当前层次；2表示收集当前层次及其下面一层;

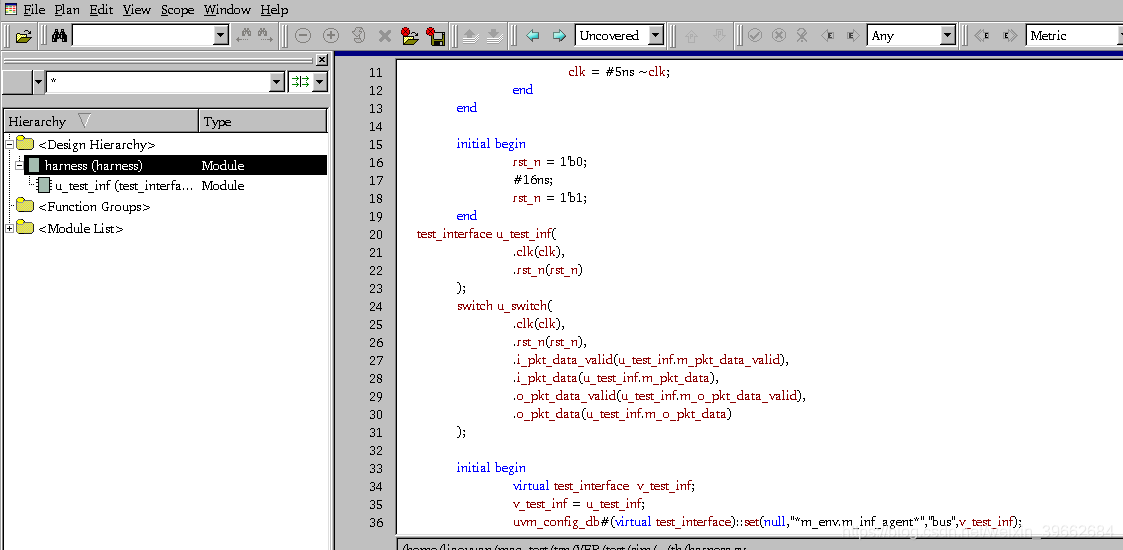

-tree harness.u_switch_top 表示u_switch_top及其下面的层都不会收集覆盖率.

+tree harness.u_switch_top.u_switch 表示收集u_switch及其以下的层次的覆盖率.

6.-assert dumpoff | enable_diag | filter_past
定义SystemVerilog断言（SVA
dumpoff:进制将sva信息dump到vpd中;
enable_diag:使能sva结果报告，由运行选项进一步控制
filter_past：忽略$past中的子序列
7.-cm_assert_hier
将SVA覆盖率统计限定在文件列表中指定的module层次
8.urg生成report
-dir，指定需要拿到的db的hier
-dbname，指定输出的merge db的hier
-elfile，指定exclusive的file，这样更好计算coverage
-format text/both，指定report的输出格式
-parallel，并行merge
9.assert
设计人员在RTL代码中会对关键的信息添加断言，在收集覆盖率时，需要对断言覆盖率进行统计.收集断言覆盖率需要添加-cm assert.
