在寸土寸金的帝都，玩430mm宽度全尺寸的功放显然不太适合，小尺寸的功放靠谱的选择并不太多。

传统英伦大厂有Naim 的NAP100，什么都好就是贵不提。

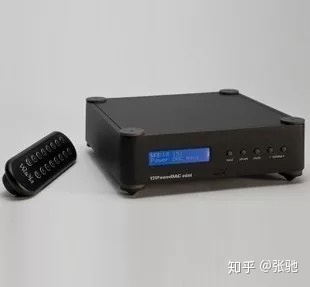

如果不介意数字功放的话，美国Wadia 151也是不错的选择，不过市场貌似不太接受这个东西，在国内非常冷门。

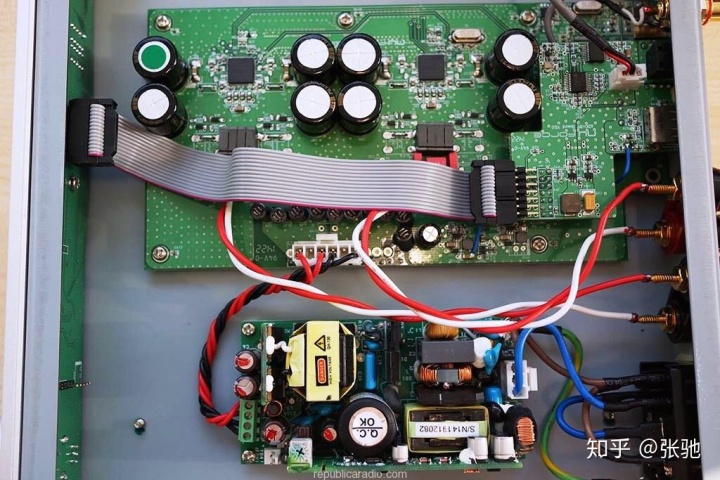

内部是非常典型的数字功放布局，有可能使用的是德州仪器tas系列芯片

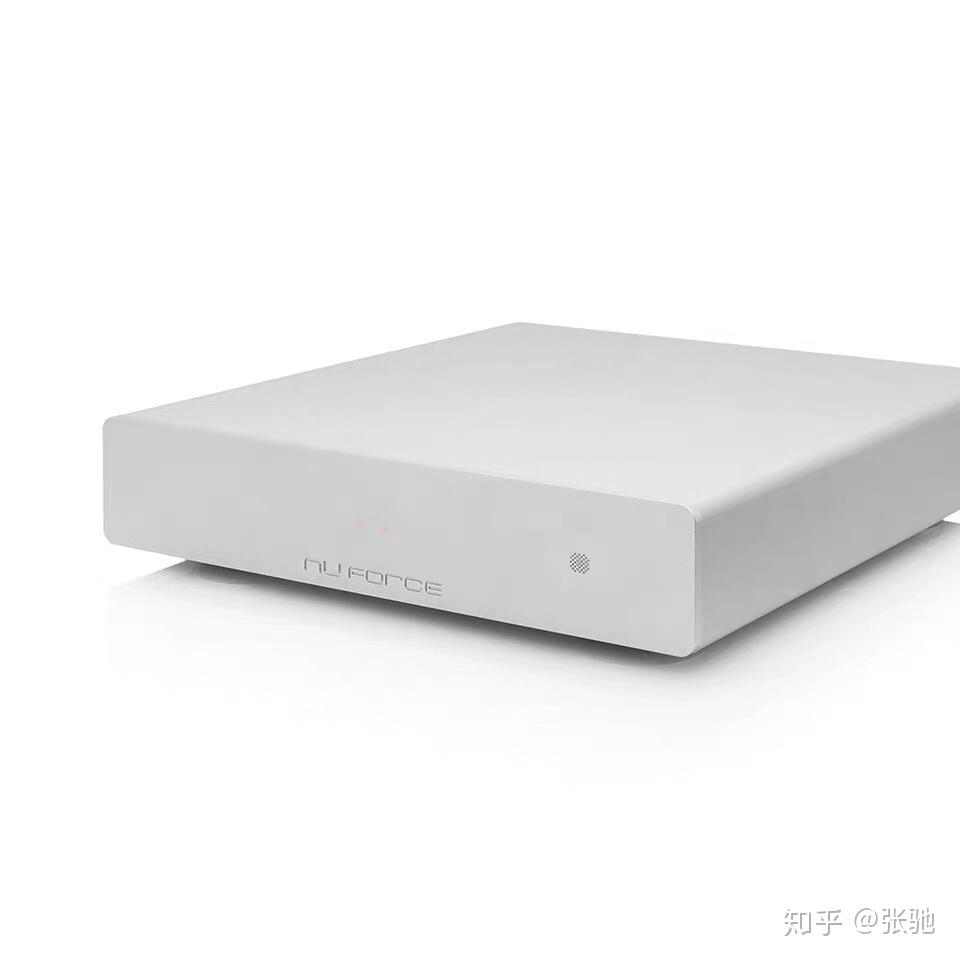

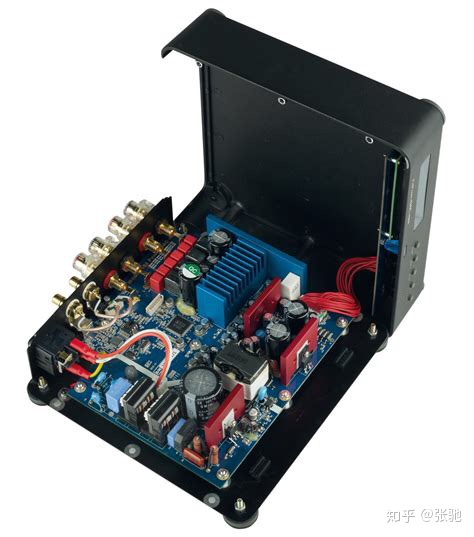

同样是美国大厂的nuforce DDA120

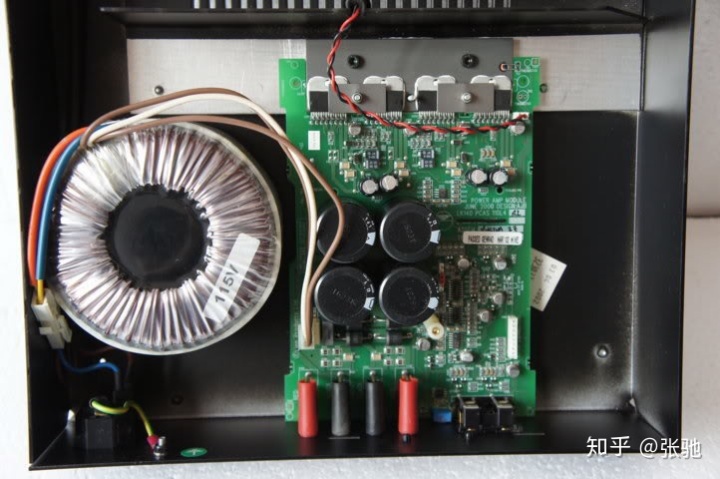

内部使用的infenon的D类放大芯片。

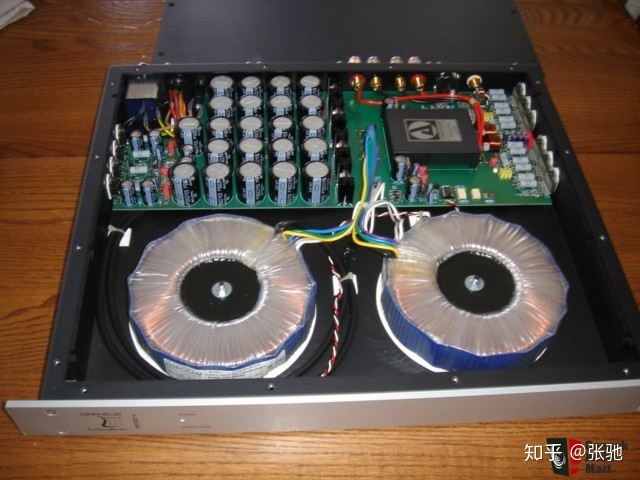

数字功放是市场上最多的选择，不过我始终对这个有些芥蒂，现如今还能买到的AB类集成芯片功放，要么贵上天际要么粗制滥造。进口货最贵的，瑞士天琴用了疑似LM3886

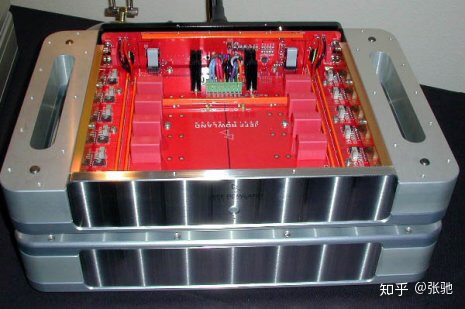

Jeff Rowland也用3886

linn早期产品也常用集成块，TDA1521，TDA7294都是常见于惠威漫步者的芯片。

可见集成块并非不能出好声，但必须用心挖掘。可惜国内没有人好好拿着集成块做出价格实惠感动人心的产品。

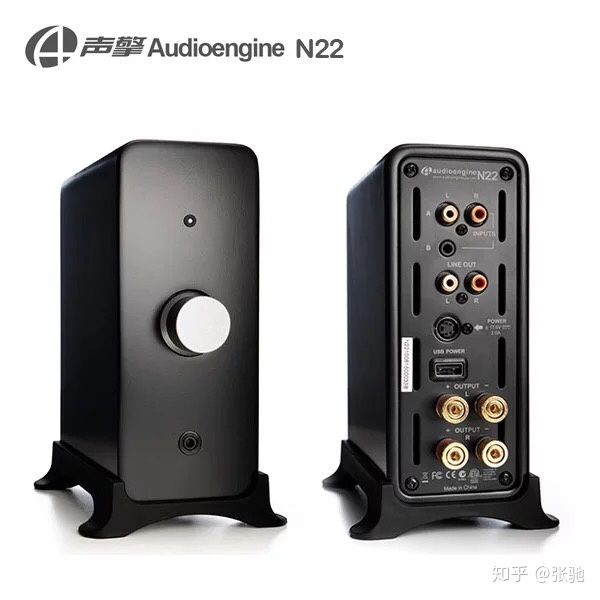

如果希望价格再低一些，声擎的N22我曾经给予厚望

然而它的内部让我比较失望，本以为声擎号称自己多年的音频领域建树，总会有些独到之处，结果也只是块TDA7293标准的线路。内部图我暂时找不到了。

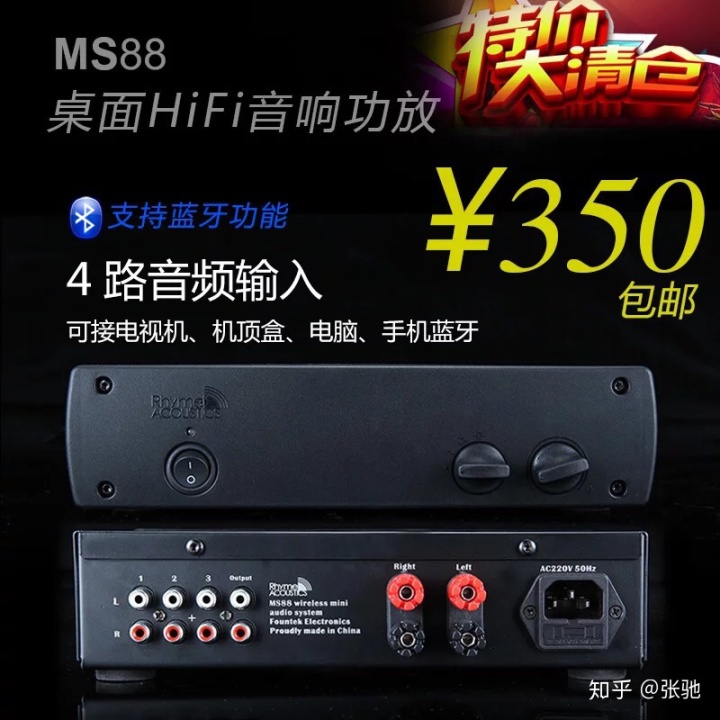

然后我找到了睿韵声学MS88，这公司的名字取这名字拼命想装有文化又装不像的样子真让人捉急，我建议改名欲欲声学，欲望的欲，妥妥的。

话又说回来，这价格实在是让人无法拒绝，内部使用LM4766，这颗芯片是LM3886的小功率版，性能基本相当但功率缩小到20W。没关系够用。

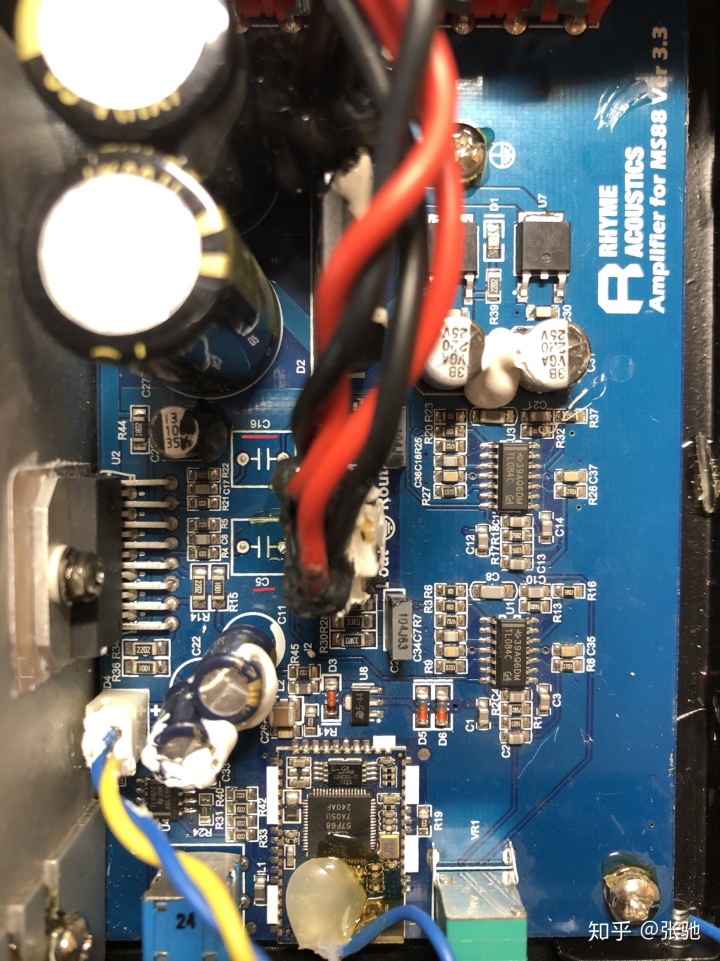

这个功放内部有EQ电路，没法和普通音箱搭配，只能配自家的全频，下图黄色部分用两颗TL084组成了两声道的eq

在这里忍不住吐槽一下，客服一边说eq电路可以bypass，一边又不肯给任何帮助，也不肯给电路图，真是鸡贼，卖都卖不出去了还要藏着掖着，有什么用呢？

整体架构是3路输入+1路蓝牙+1路输出，4路输入先进alps波段选择开关做信号切换，然后进音量电位器，然后兵分两路，一路信号进eq电路，然后进入功放芯片；另一路返回到了rca插座处，变成了输出...完全没有意义的设计。从这里可以看出这家公司的音响哲学就是人云亦云，别人有的我假装都有，也不管适不适合这个电路的架构设计。没办法，我来改吧，把eq电路耦合功放芯片的c5和c16拆了

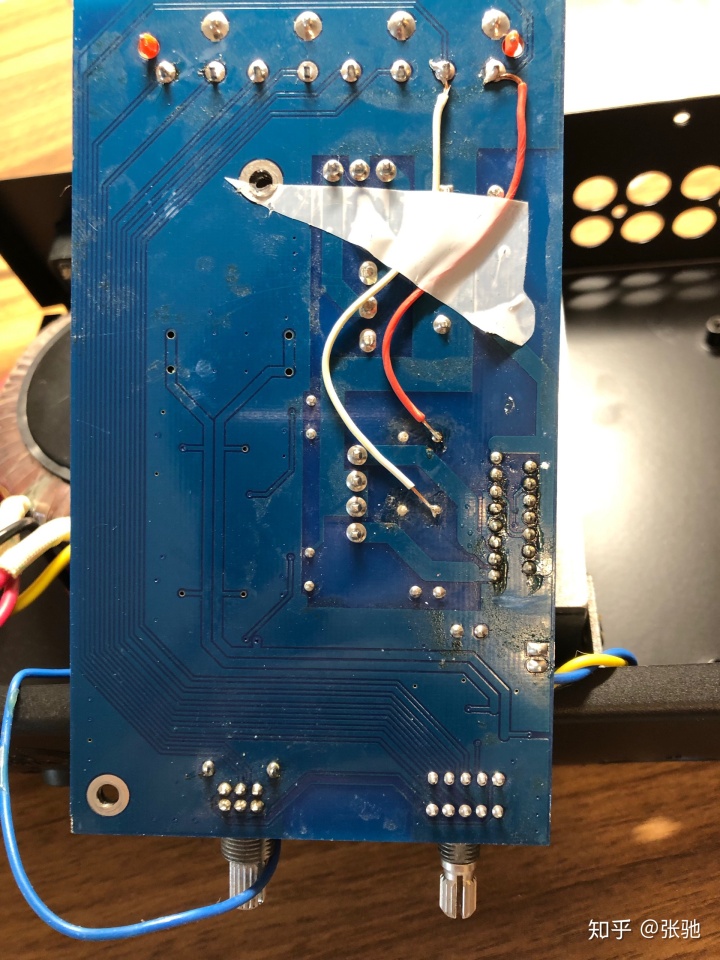

背面飞一根线，从输出直通功放芯片输入，这样改有几个妙用，首先从外部看所有功能不受影响，3路输入+蓝牙，音量调节统统都没变，然后，如果不想要音量调节，可以从输出rca处输入信号，信号直通lm4776，这就变成了纯后级功放，最后劣质电容不要音质兴许会有提升。

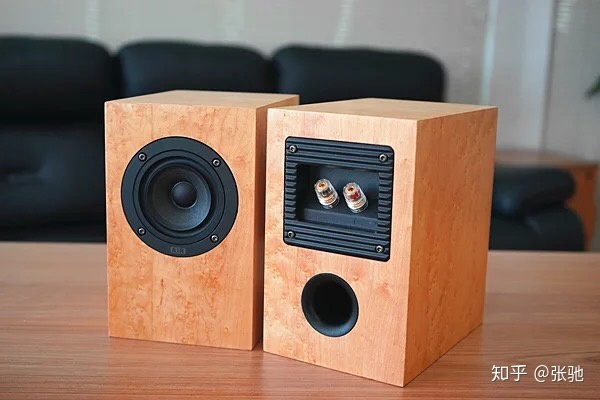

装回去，推瀚韵 "栗" 3寸全频音箱，关于这个音箱我也有话要说，回头另起一篇文章吧。

https://www.zhihu.com/video/1116138133674303488

听下效果，全频音箱不能免俗，用女声试音，iPhone 8 录制，还成吧。
