UUDSHARE头戴耳机音箱是一款独特设计的产品，具备耳机和音箱二合一的功能。耳机内置内外两颗扬声器单元，支持CVC降噪系统和有线无线模式，续航可达55小时。本文通过拆解详细介绍其内部结构和主要配置。
-----我爱音频网拆解报告第494篇-----
市面上在售的头戴耳机和各类音箱产品种类丰富，外观、性能各异以供不同需求的消费者自由选择。我爱音频网此前也拆过众多头戴耳机和音箱产品，但今天将为大家带来的一款打破头戴耳机和音箱界限的产品——UUD SHARE头戴耳机。
UUD是深圳梦想工坊科技有限公司于2017年创建的自主品牌，旗下产品以独特的设计和高还原度的音质为重心打造。UUD SHARE便是凭借着独特的外观和头戴耳机音箱二合一的特点，吸引到了我爱音频网的关注，拿来为大家做详细的拆解报道。
这款产品在外观设计上最吸引眼球的当属硕大的耳机本体，这是由于为了实现耳机音响一体化内置了内外两颗扬声器单元，从而牺牲掉了体积。不过头梁结构功能性上比较完整，能够实现拉伸、旋转以及折叠等；耳机采用了蛋白耳罩记忆海绵填充，提升佩戴舒适度；配置上支持CVC降噪系统，支持有线无线模式；耳机续航达到了55小时，音响续航时间6小时。下面就让我们一起来看看这款产品的内部构造吧~一、UUD SHARE 耳机音响开箱
包装盒采用了深灰色的背景，背景印制有产品外观图片。正面右上方为UUD品牌LOGO，中间大面积展示产品外观，右下方有产品名称UUD SHARE，以及图文展示的多项产品功能特点。
包装盒顶部展示有UUD SHARE的折叠和展开姿态。

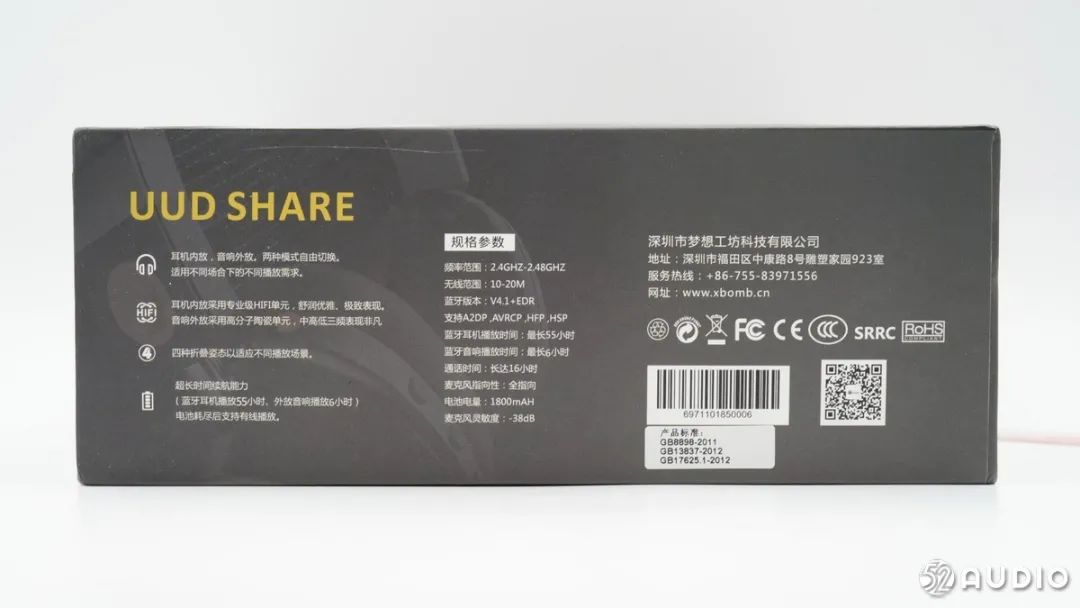

底部信息有四项功能特点介绍：耳机内放，音响外放，两种模式自由切换；耳机内放采用专业级HIFI单元，耳机外放采用高分子陶瓷单元；四种折叠姿态；超长续航时间。和产品部分规格参数，频率范围：2.4GHZ-2.48GHZ；无线范围：10-20M；蓝牙版本V4.1+EDR以及多种模式下的续航时间等，还有深圳市梦想工坊科技有限公司信息。

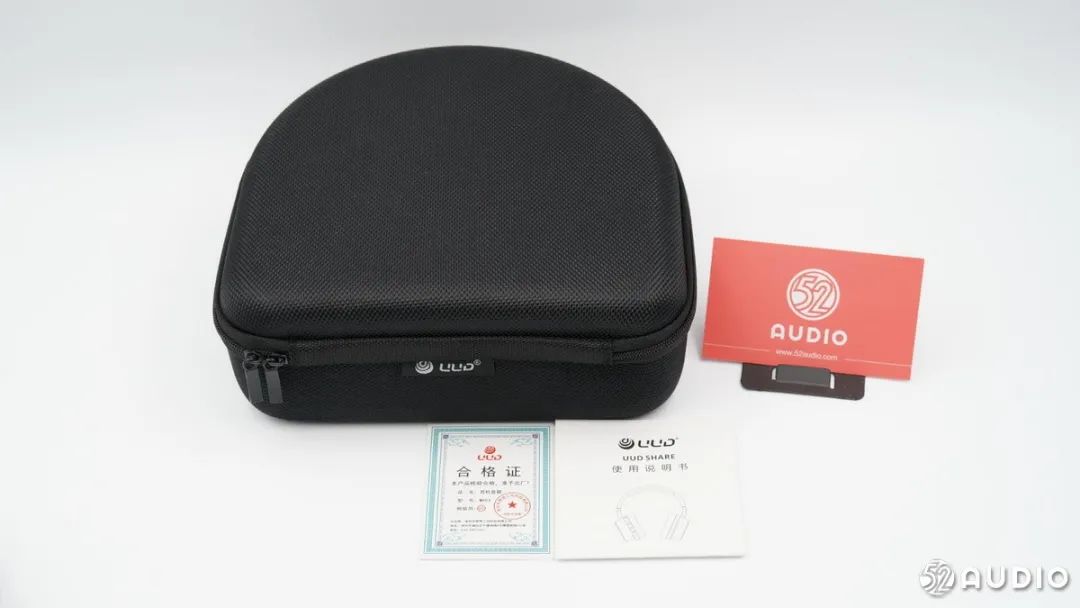

包装盒内有收纳盒、合格证和产品说明书。耳机和配件置于收纳盒内。
收纳包内耳机音箱处于折叠状态，Micro-USB充电线，3.5mm音频线放置在网格袋内。

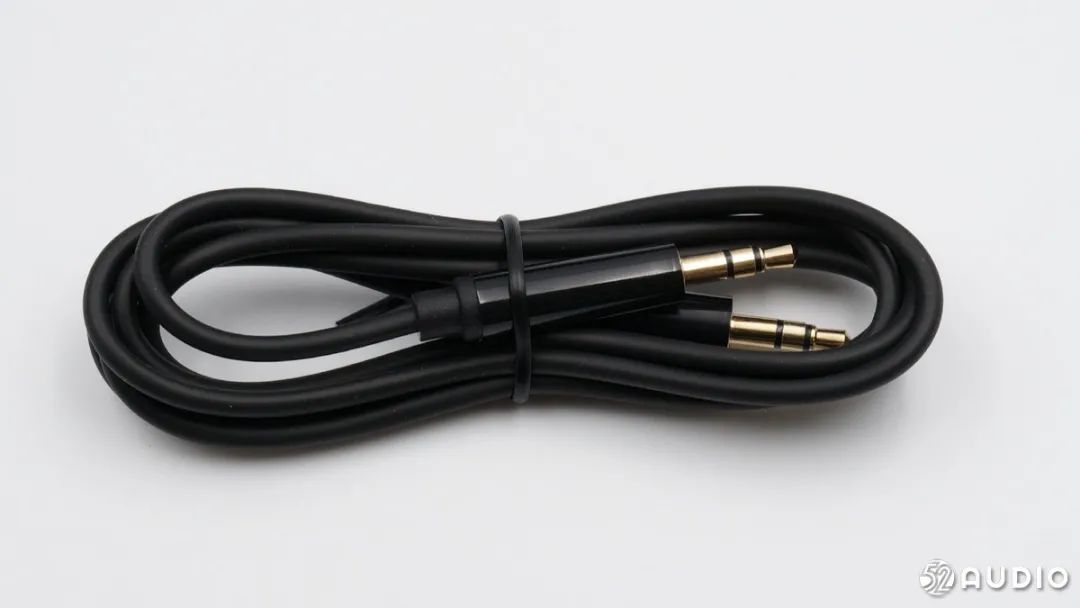

3.5mm音频线特写。

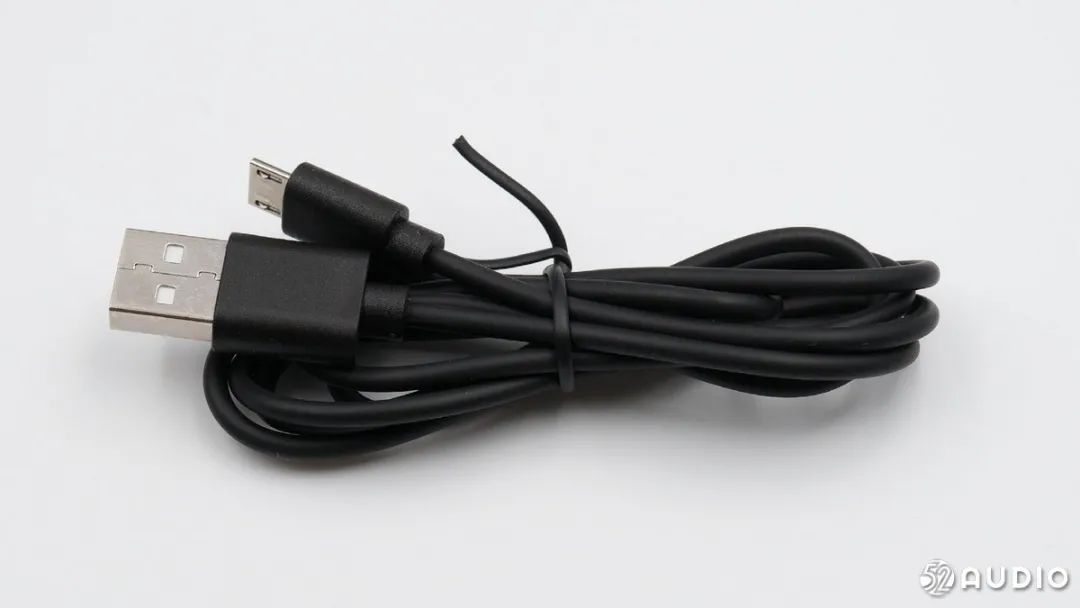

USB-A to Micro-USB 充电线特写。
取出耳机音响，折叠状态外观一览。

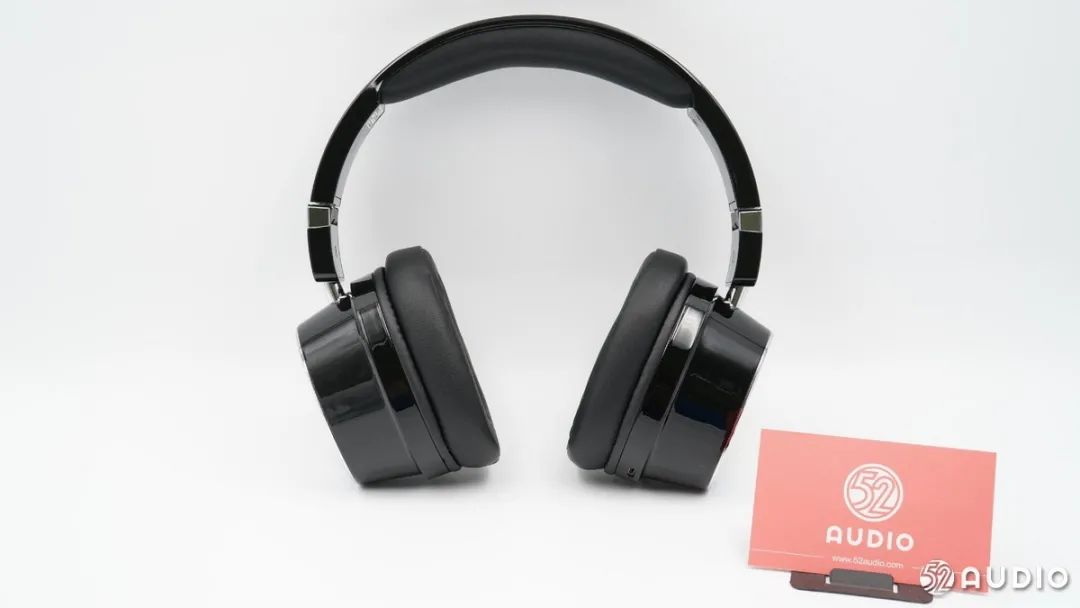

耳机展开佩戴状态一览。

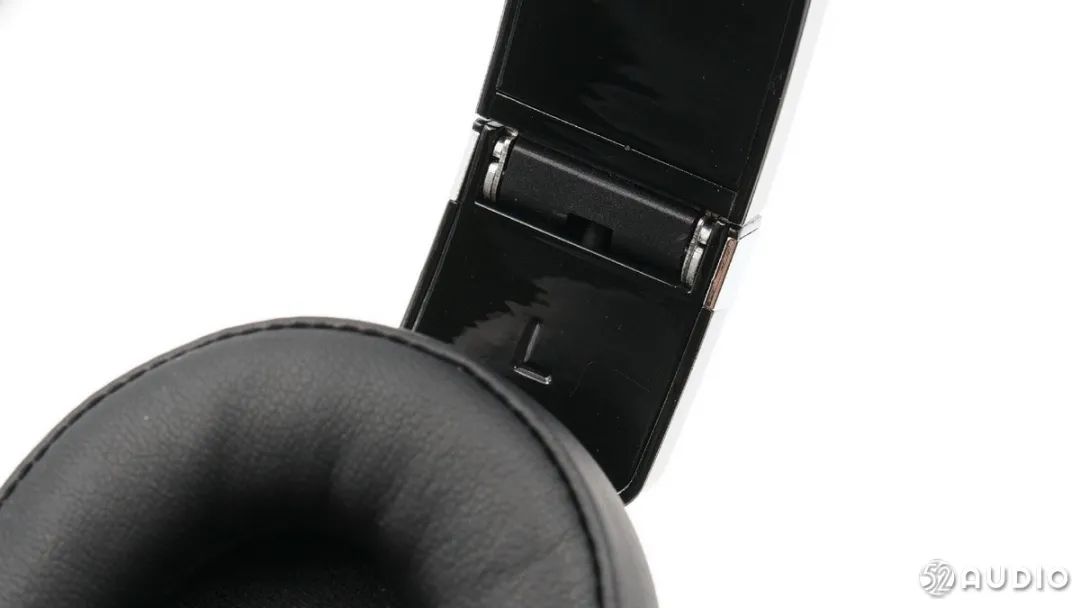

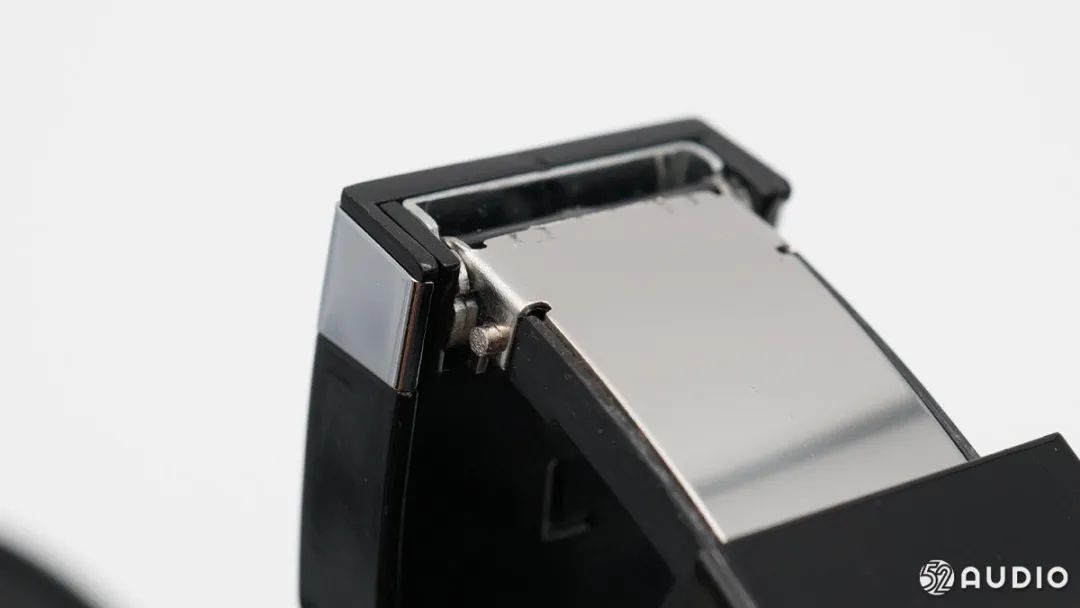

耳机折叠铰链结构特写，下方有L标识。

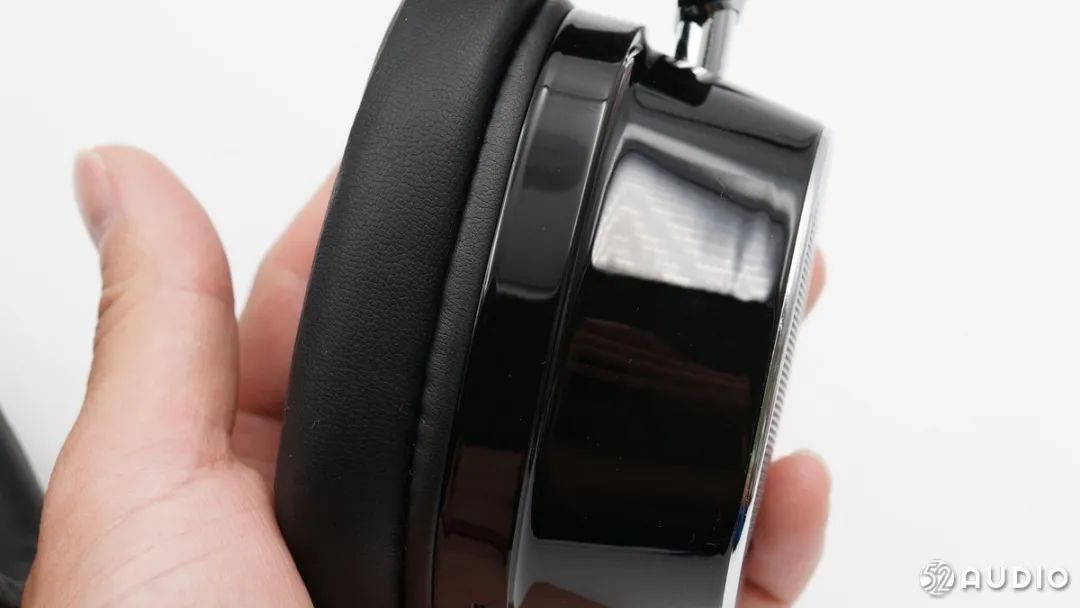

耳机外观厚度展示。

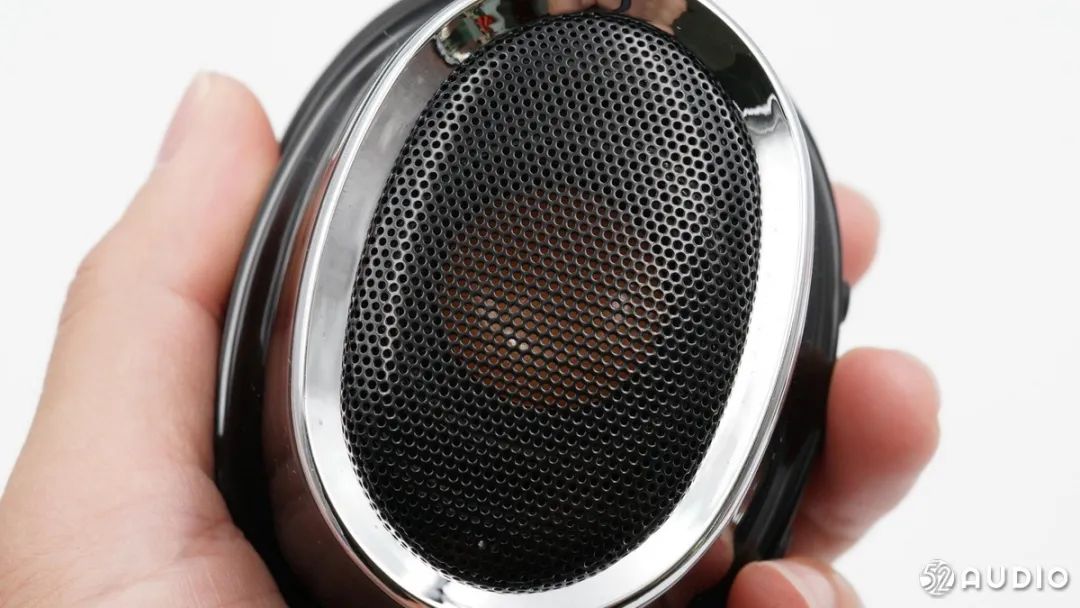

耳机外侧特写，金属网罩外壳，金属网罩内可以看到音响扬声器单元。

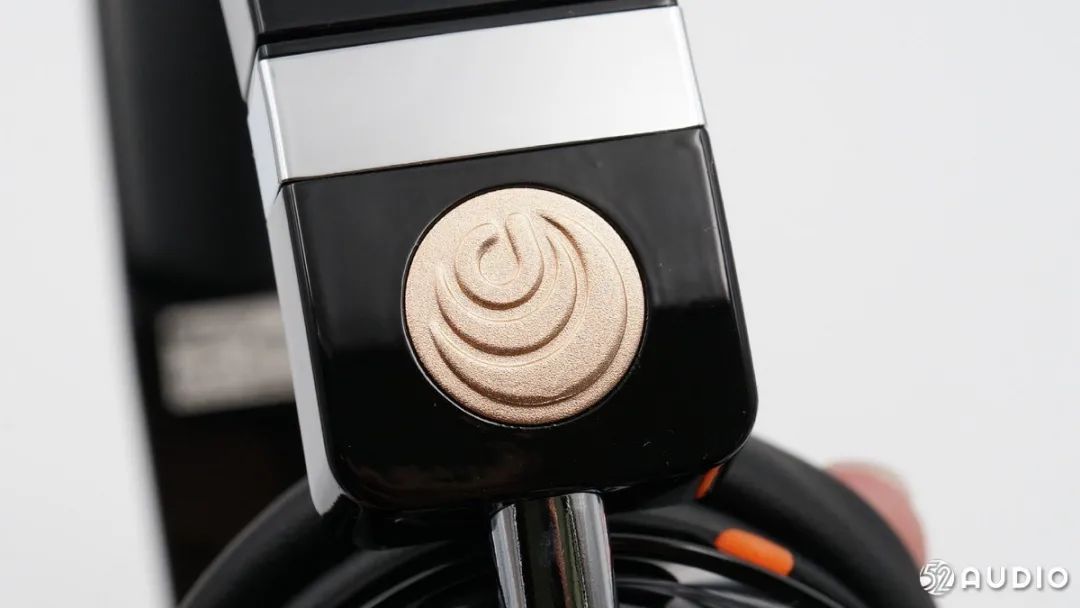

头梁结构处UUD品牌LOGO特写。
耳机音响内播外放切换键特写。

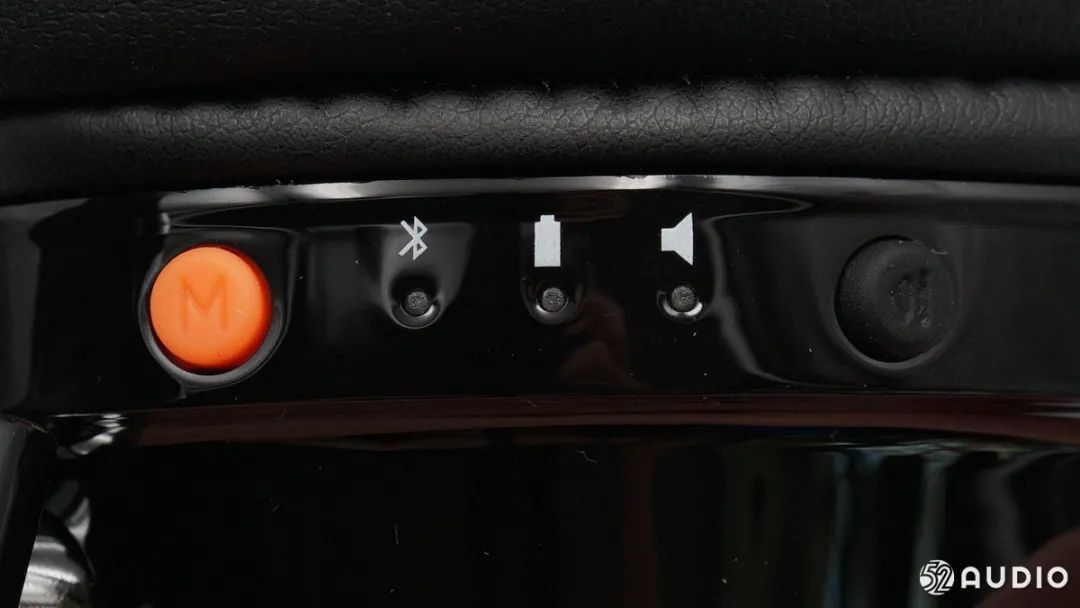

三颗LED指示灯特写，旁边设计有标识。

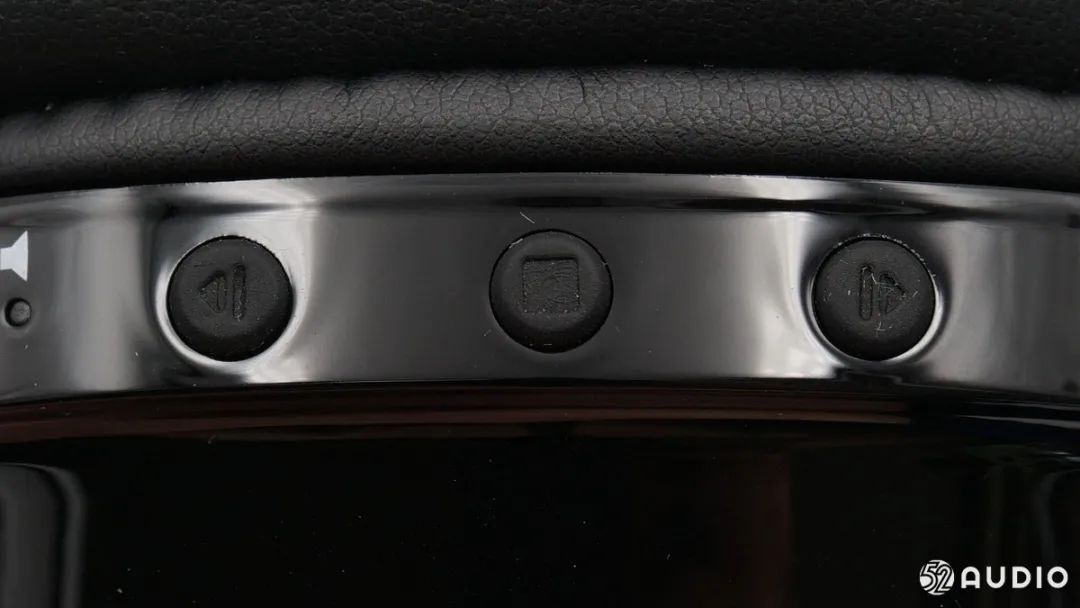

三颗功能按键特写，实现蓝牙连接、暂停/播放、上下曲切换等功能。
一颗麦克风开孔，用于通话拾取声音。
3.5mm音频线接口特写。

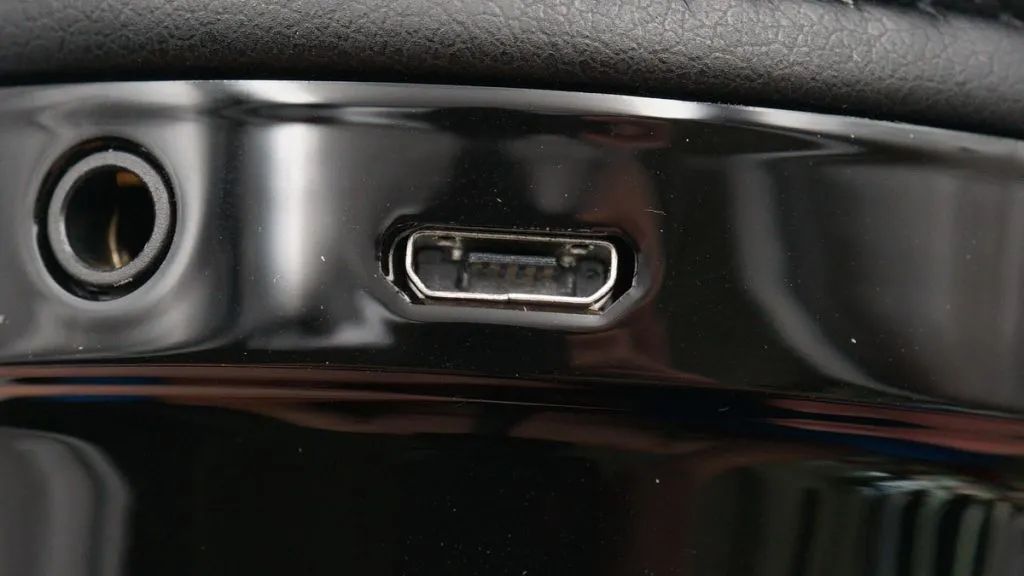

Micro-USB充电接口特写。

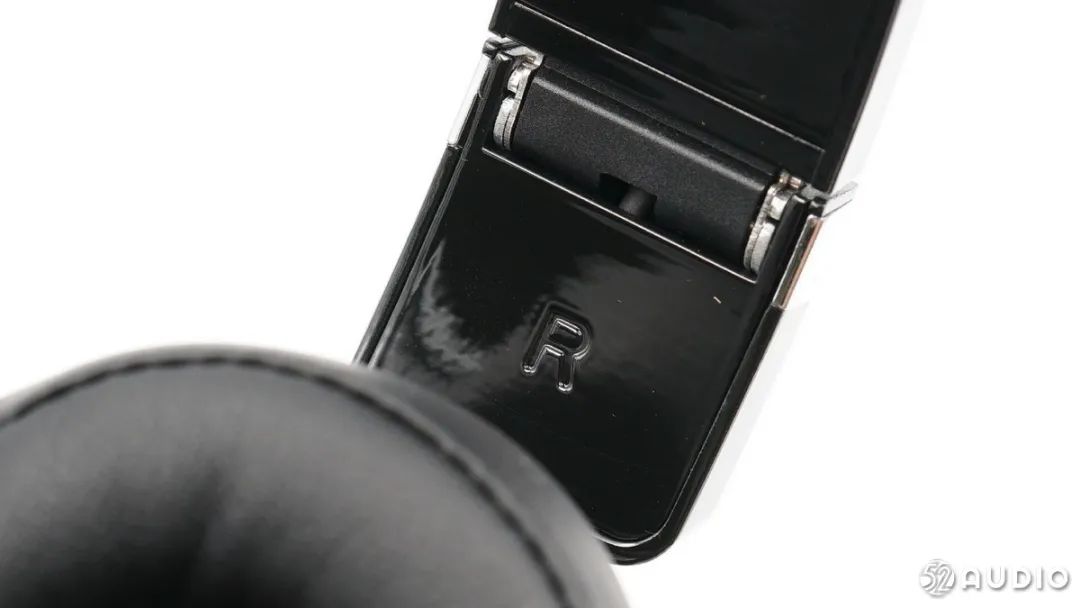

右侧折叠结构铰链特写，下方有凹印的R/右标识。
头梁内侧标签信息有产品名称：UUD耳机音箱，型号：MX03，以及CE、FCC认证，中国制造、深圳市梦想工坊科技有限公司等。
头梁内侧头垫特写，采用蛋白皮材质，内部填充物较为柔软。

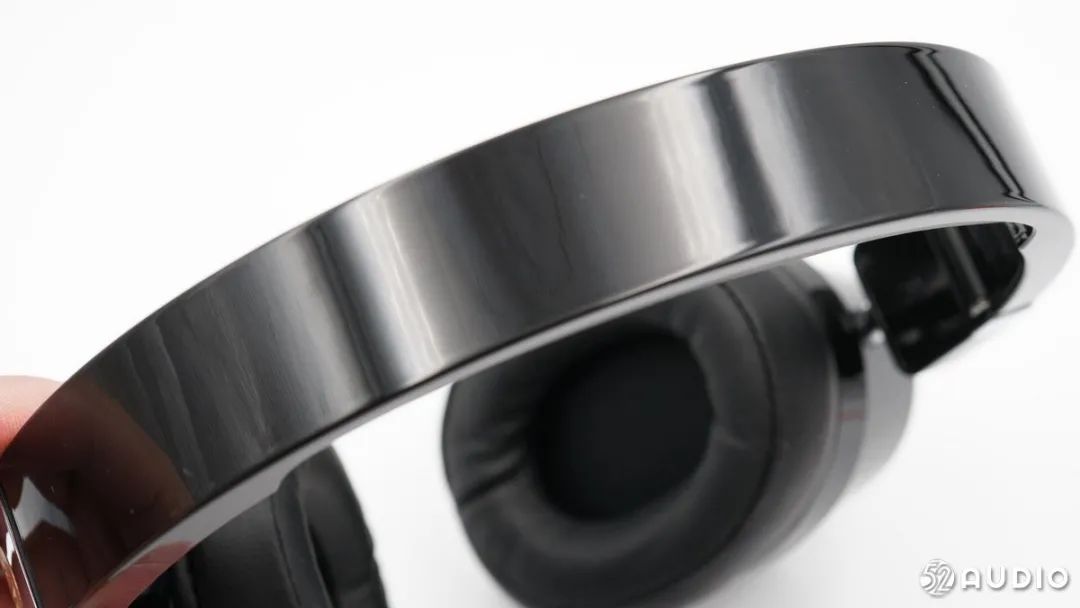

头梁外侧特写，采用钢琴烤漆工艺处理。

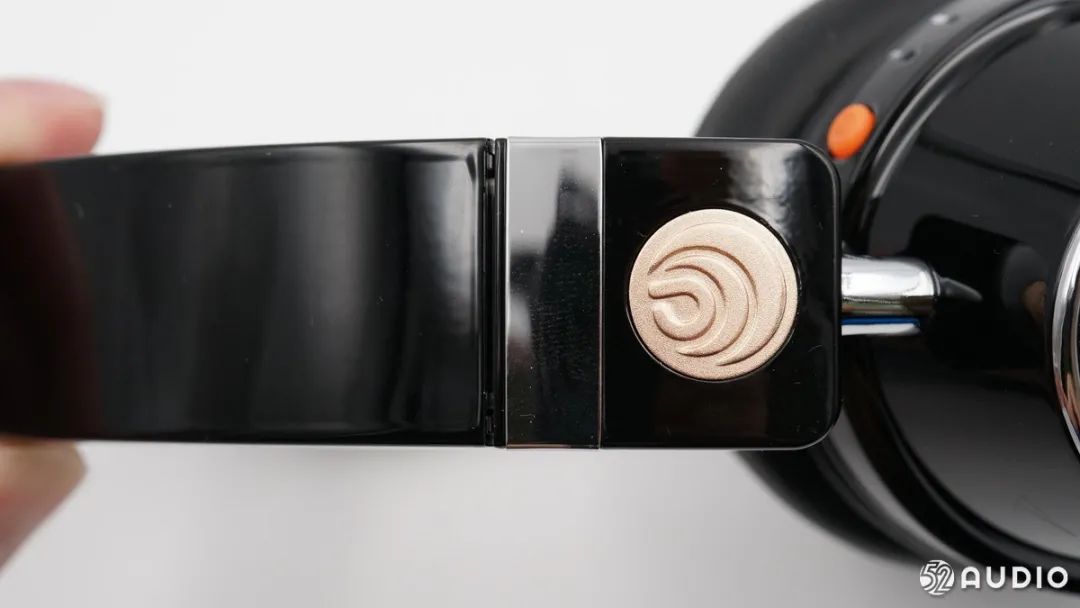

折叠结构铰链处设计有银色装饰环。

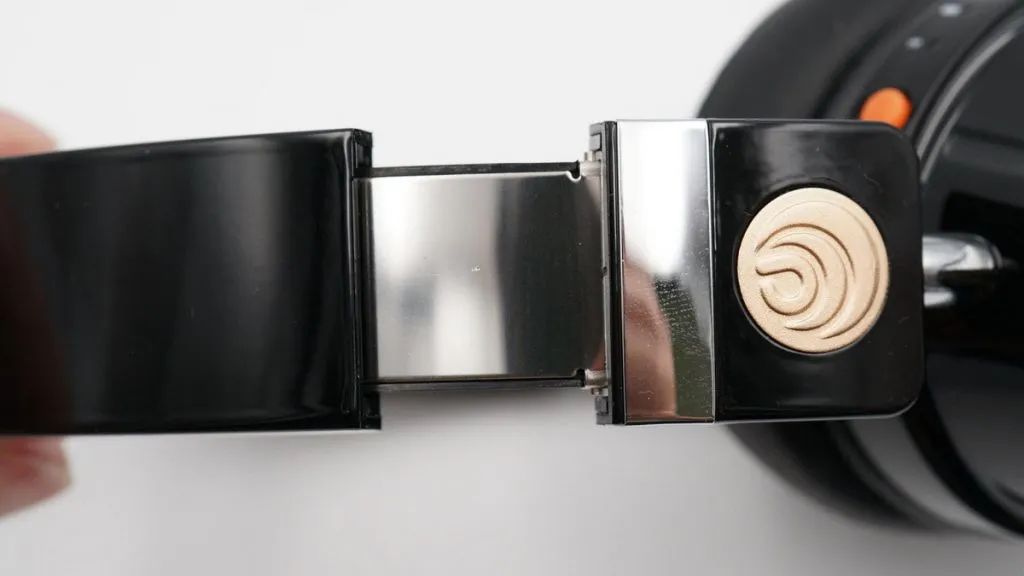

耳机拉伸结构特写。
耳机金属折叠结构特写。

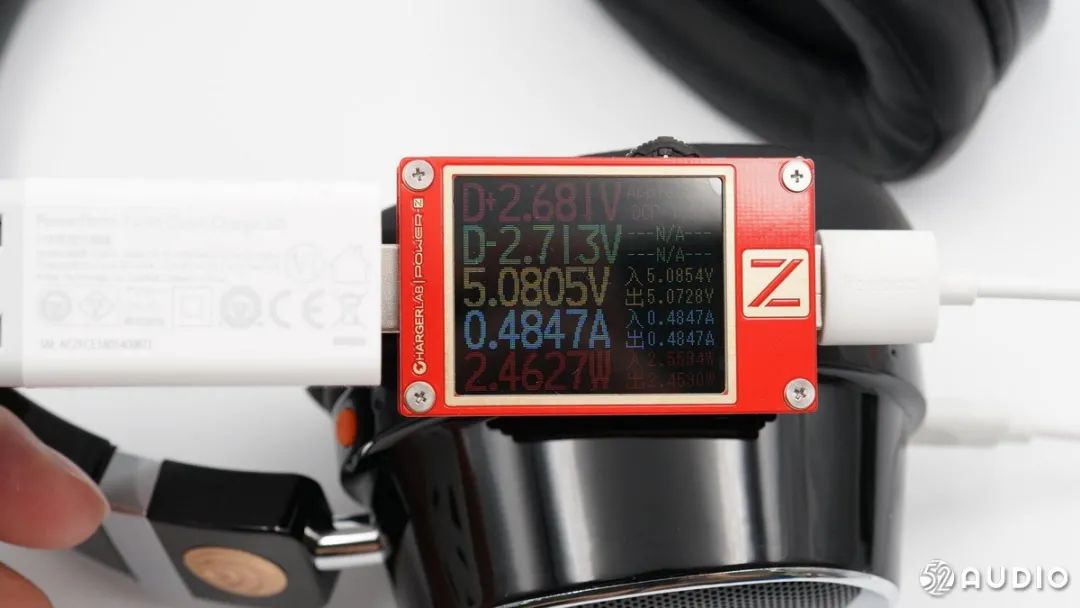

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对UUD SHARE 无线蓝牙耳机音响进行有线充电测试，输入功率约为2.46W。二、UUD SHARE 耳机音响拆解
来到拆解部分，首先取掉卡扣式固定耳罩。

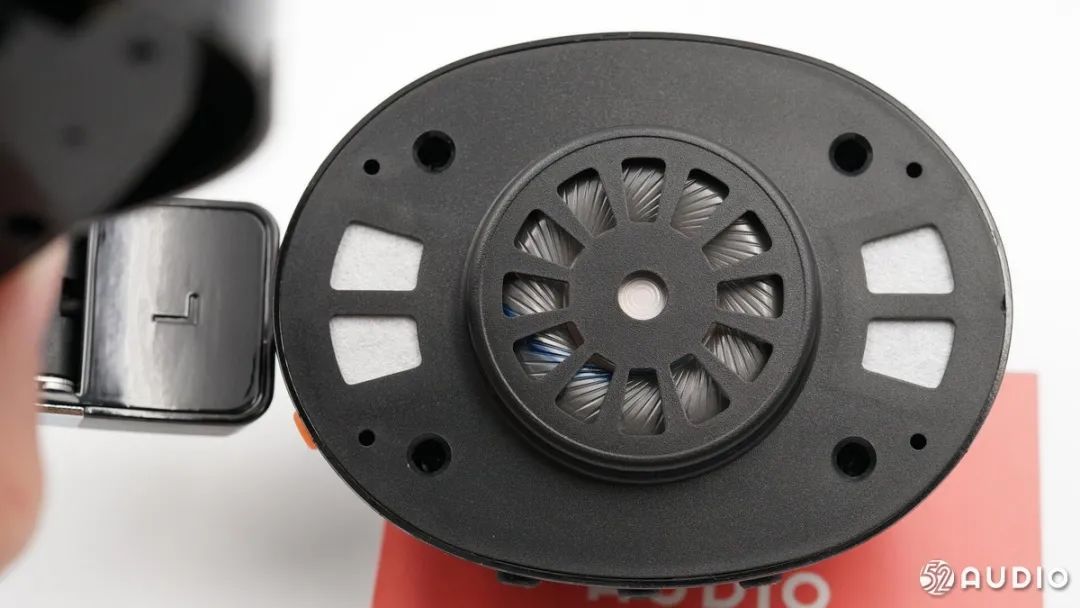

取掉耳罩耳机扬声器单元外还有一层盖板防护。

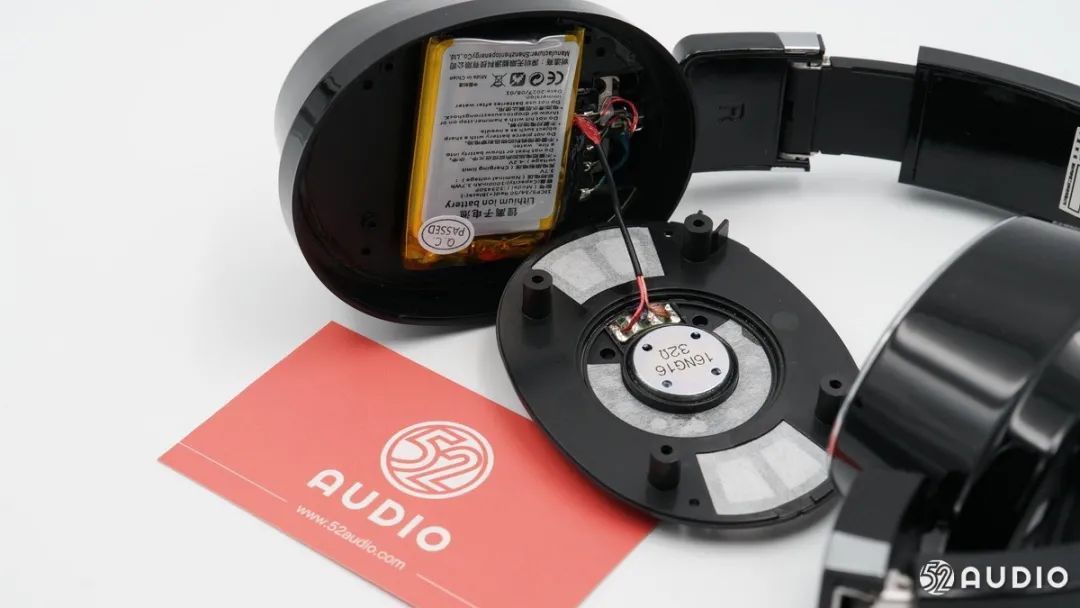

卸掉扬声器单元，可以看到右耳腔体内电池单元。
电池被黑色密封胶水固定在腔体内。

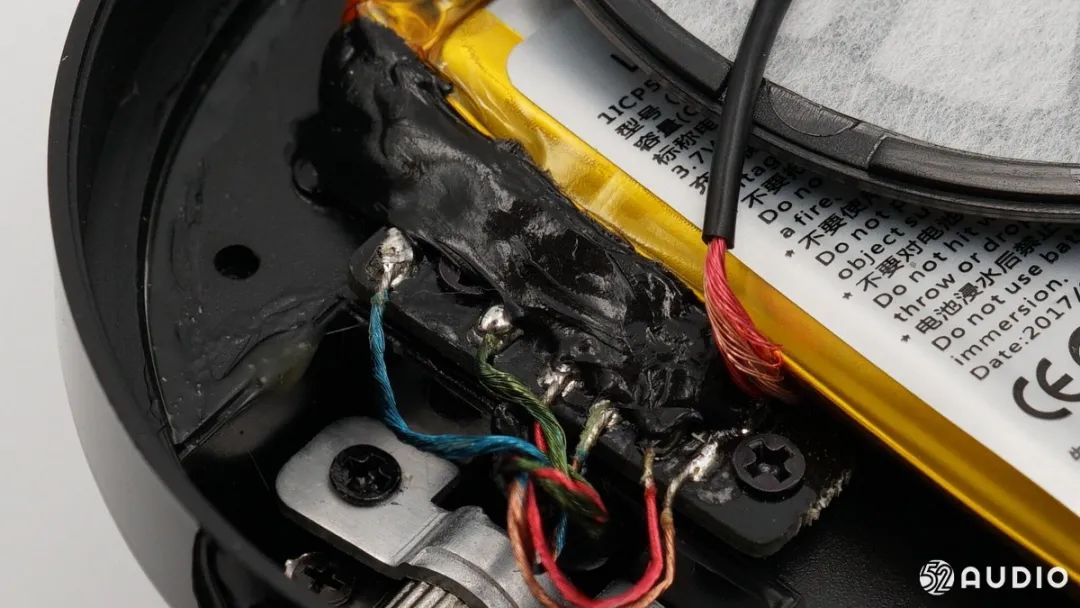

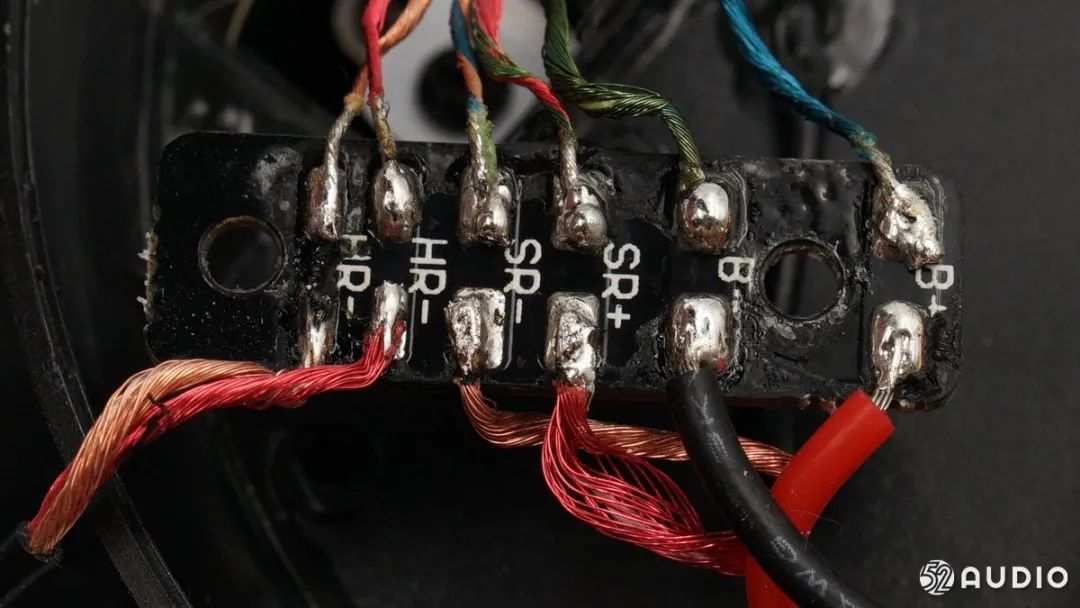

各路导线焊接在连接小板上，便于组装。

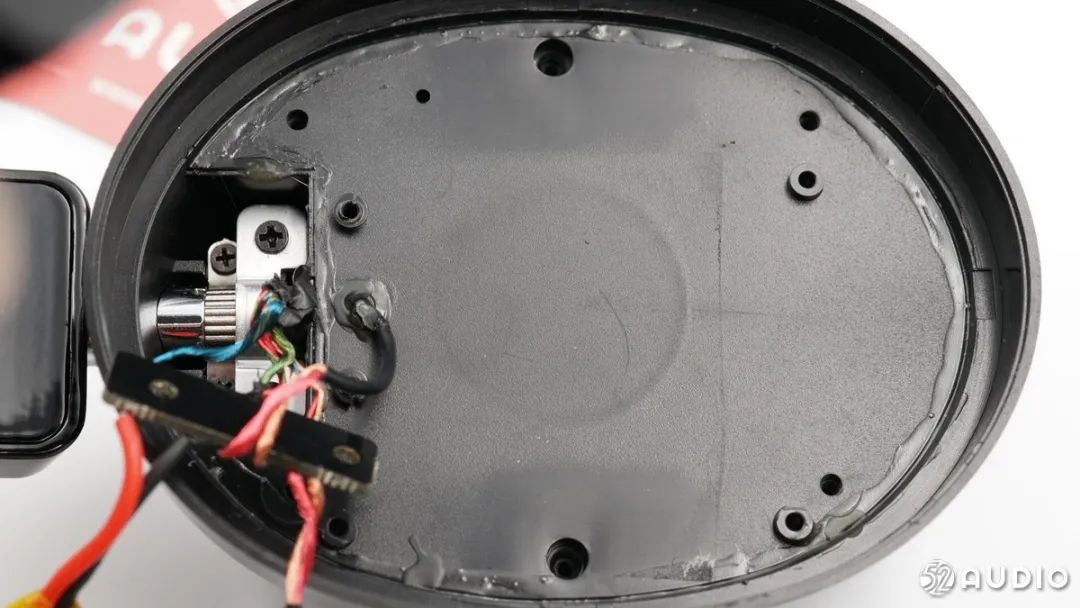

取掉电池单元，腔体内部结构一览，腔体盖板打胶密封。

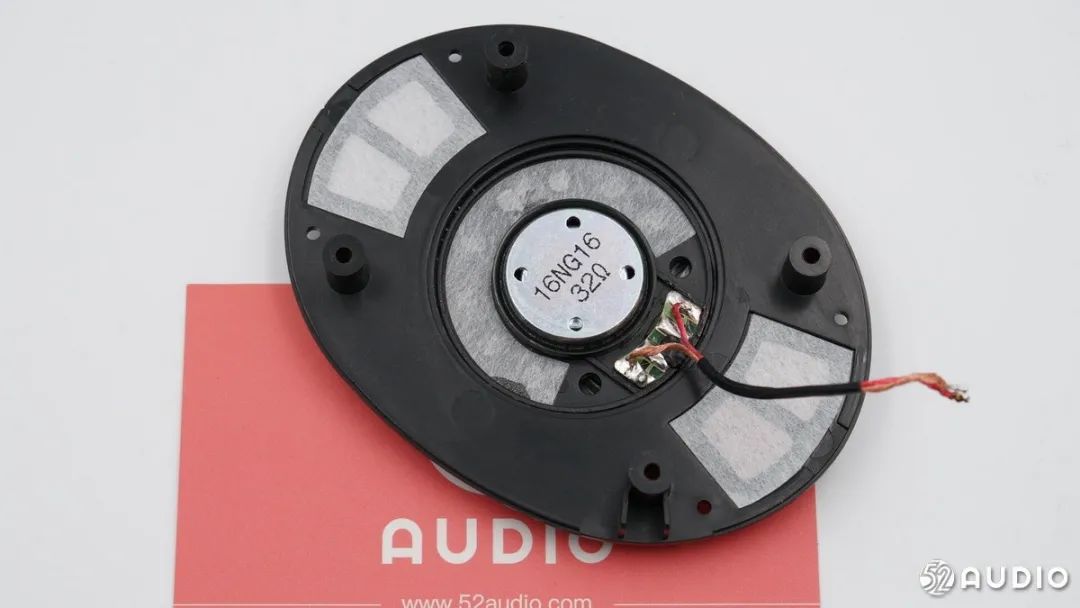

扬声器单元一览。

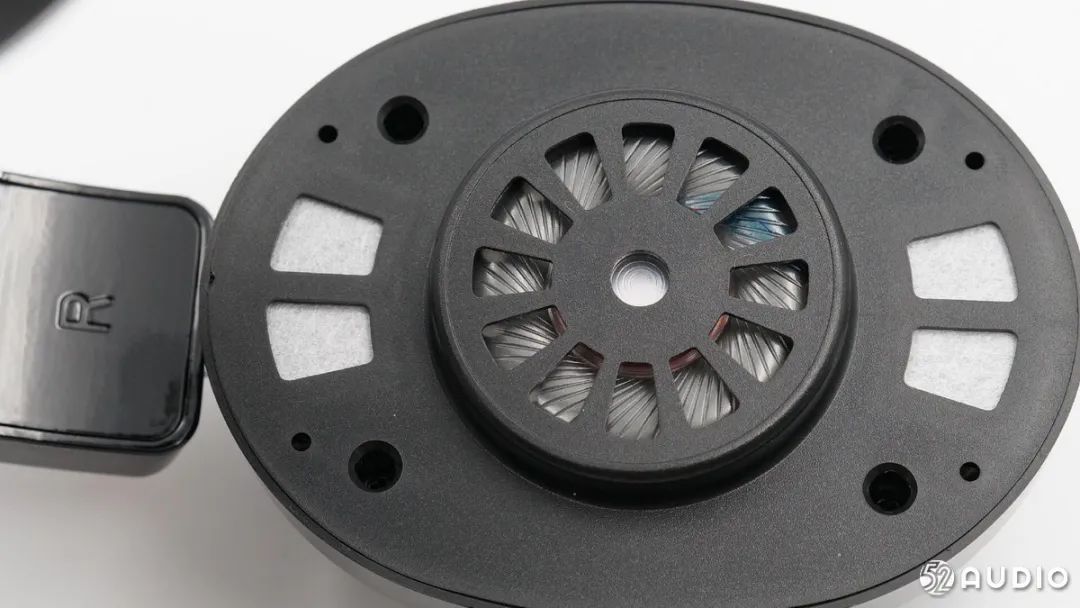

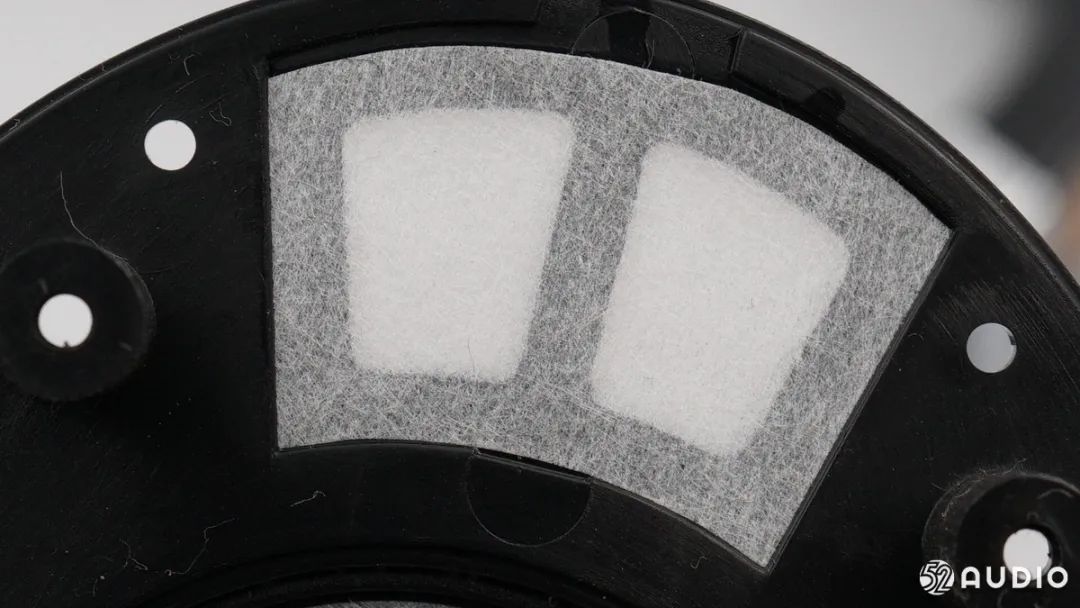

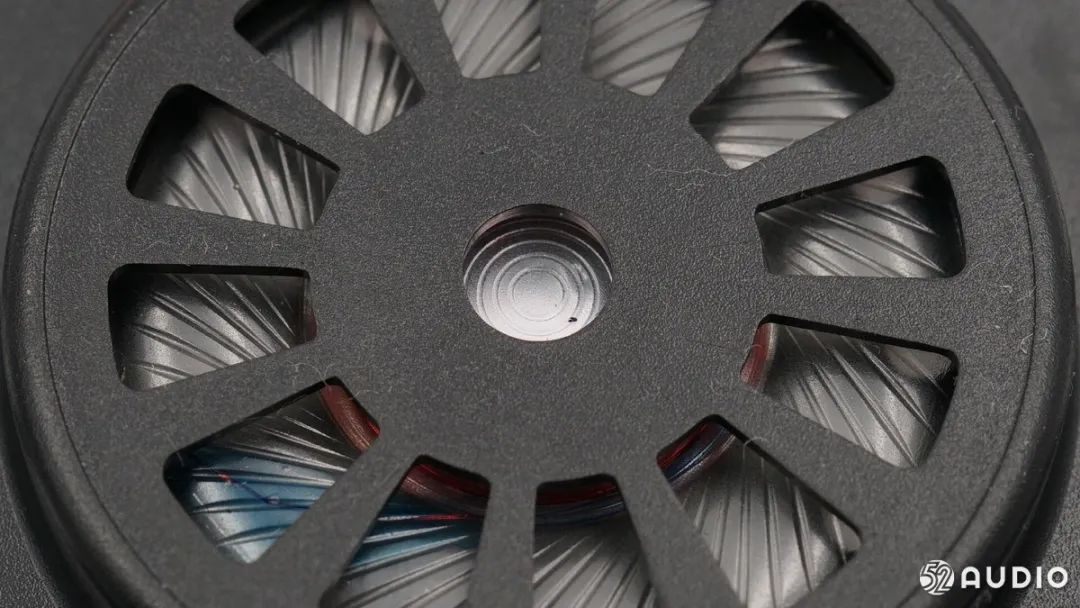

扬声器单元调音孔特写，有防尘网覆盖，保持音腔内空气流通。
扬声器单元正面特写。

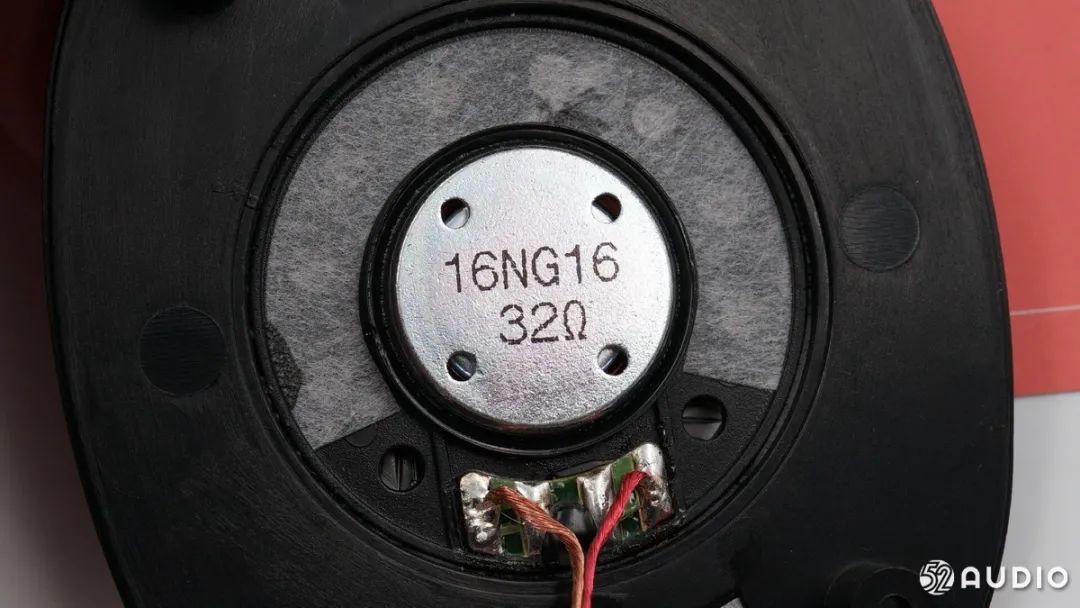

扬声器背部T铁上丝印信息有16NG16，阻抗32Ω。

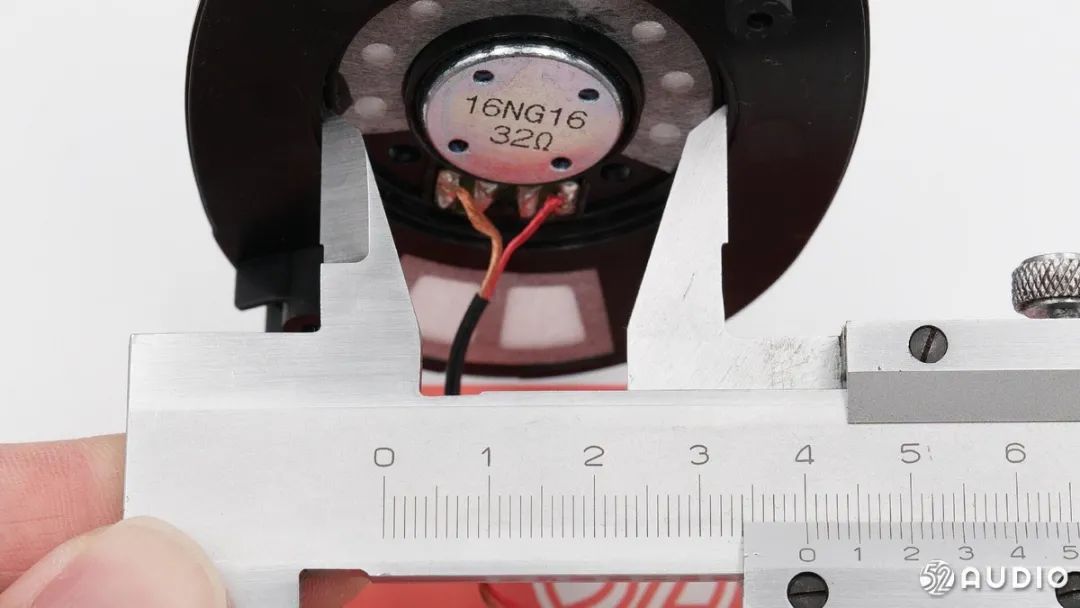

经我爱音频网实测，扬声器尺寸为40mm，与官方宣传一致。

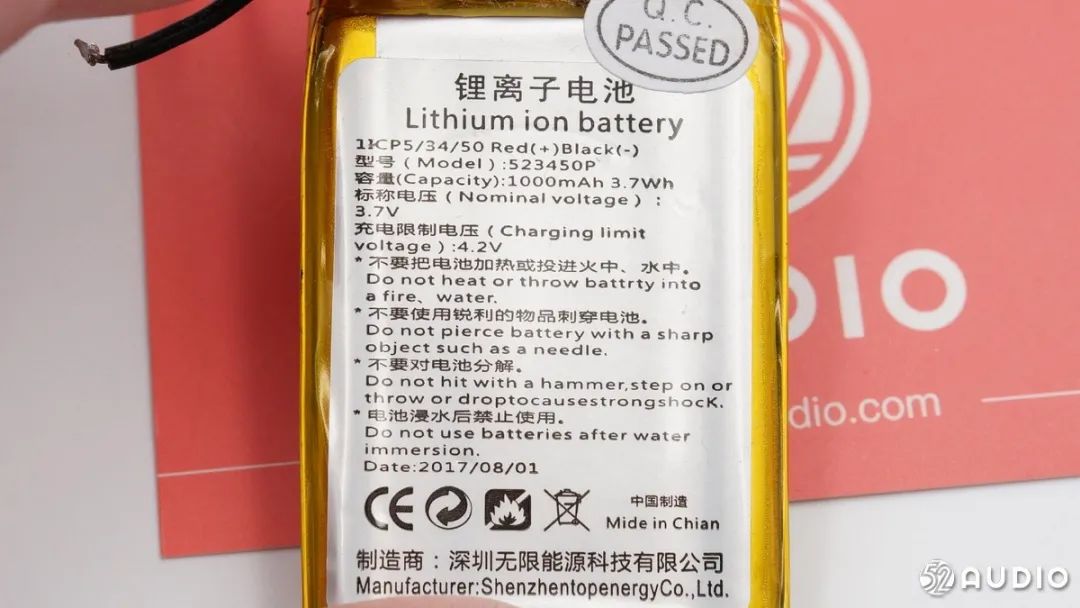

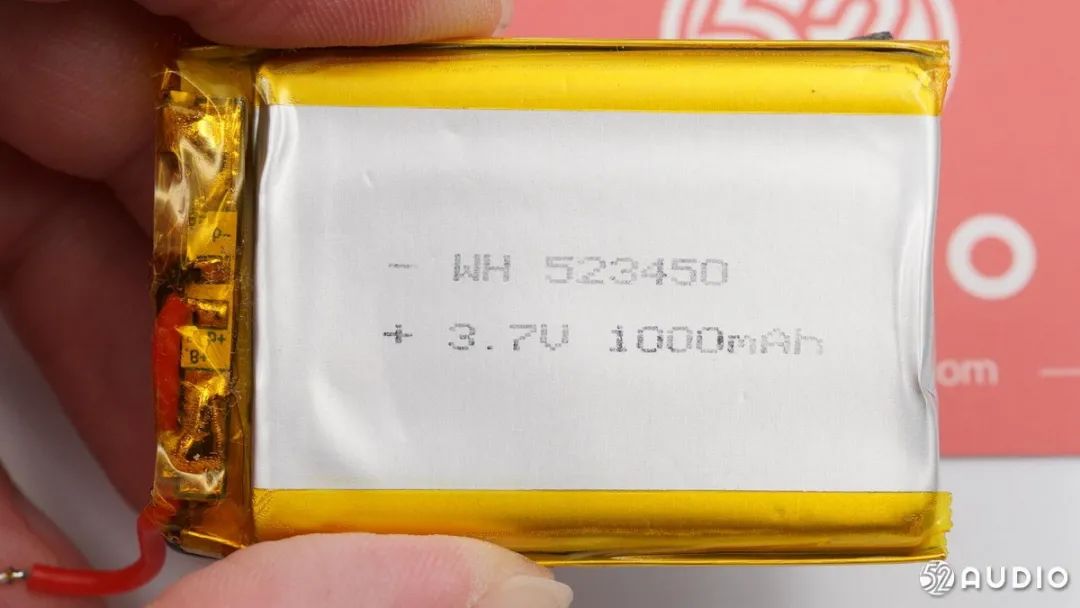

锂离子电池型号：523450P；容量：1000mAh/3.7Wh；标称电压：3.7V；充电限制电压：4.2V；制造商：深圳无限能源科技有限公司；以及注意事项等信息。
电池背面信息与正面一致。

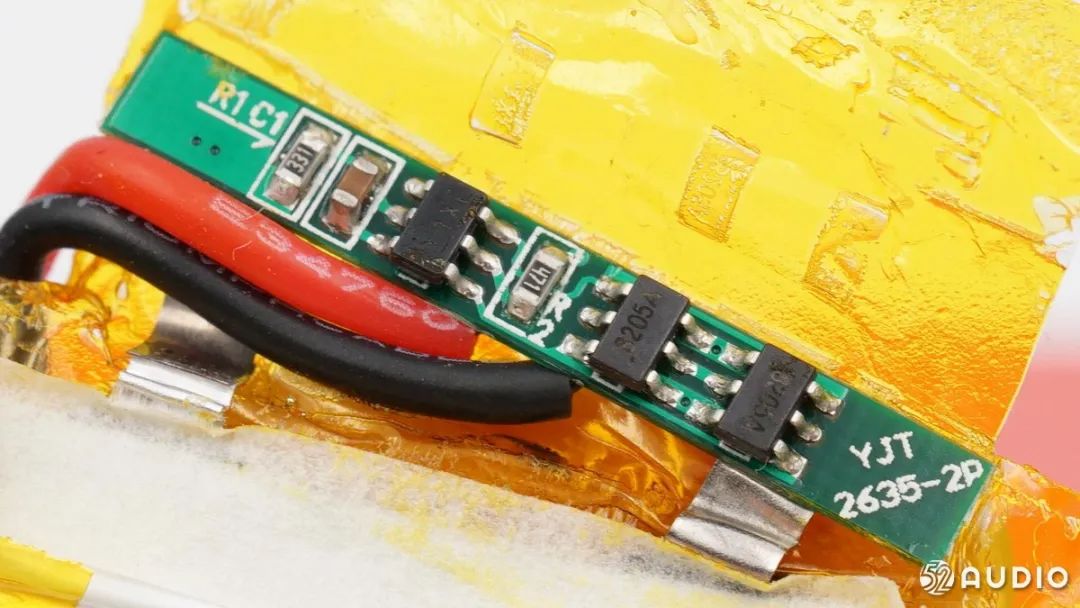

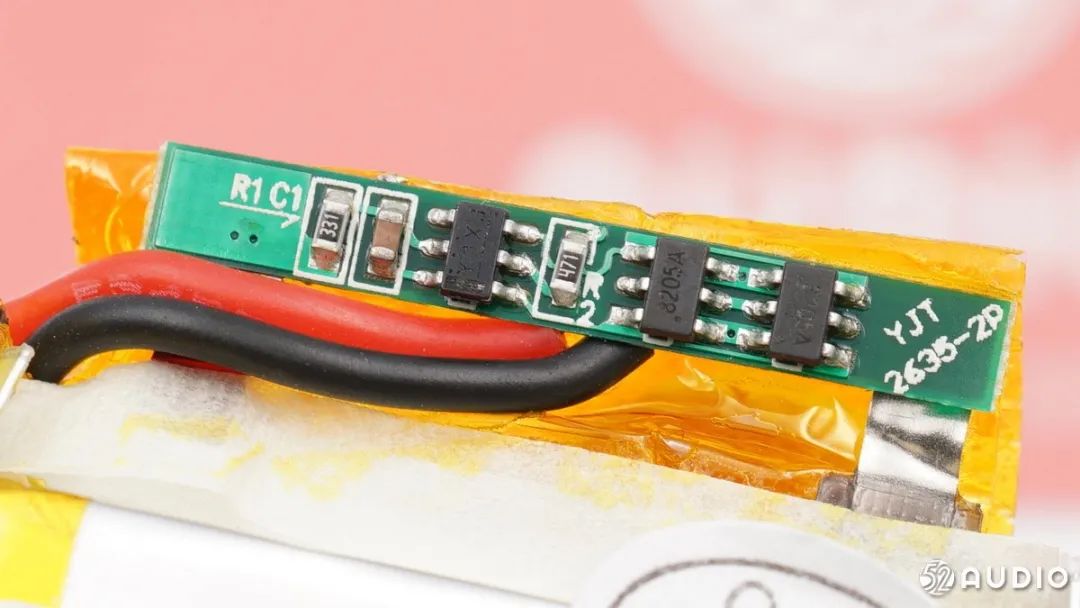

电池保护板特写，提供电池过压过放以及过流保护。
拆掉音响音腔盖板，内部结构一览。

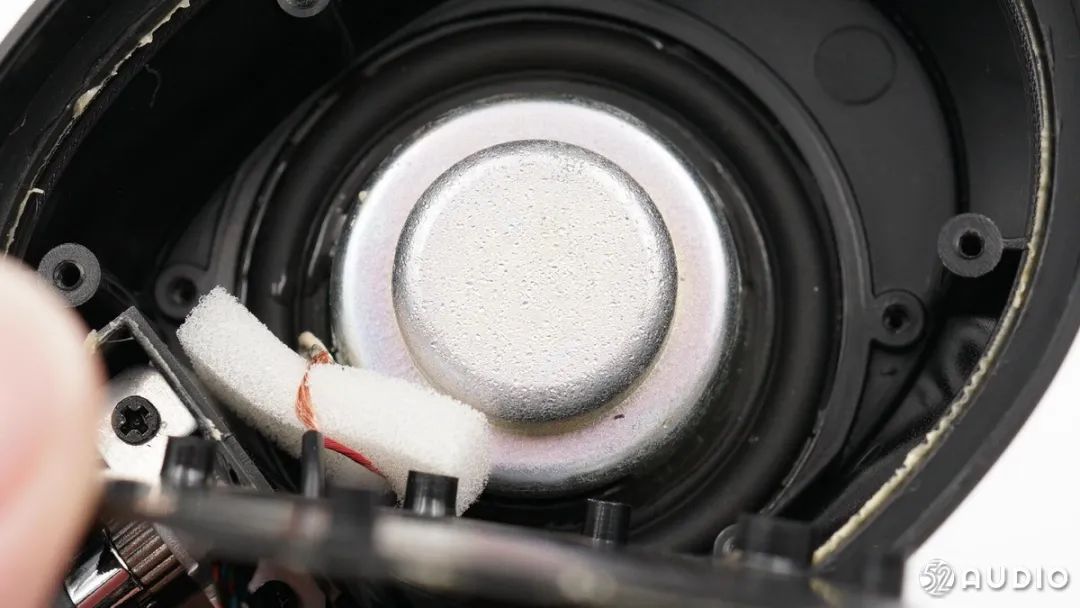

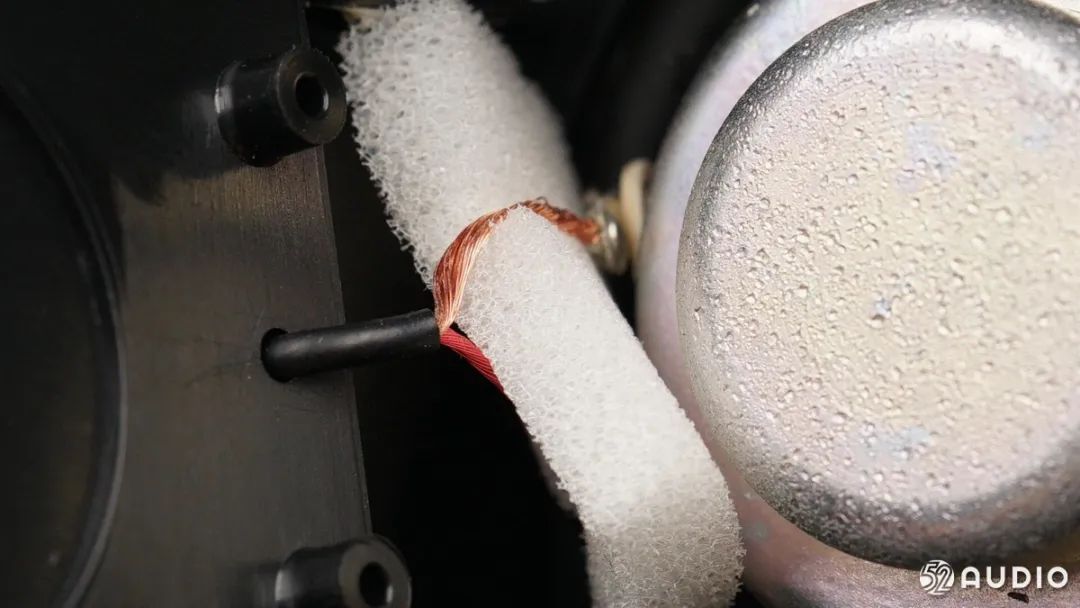

扬声器导线采用漆包线连接，两根线之间有海绵支撑缓冲。

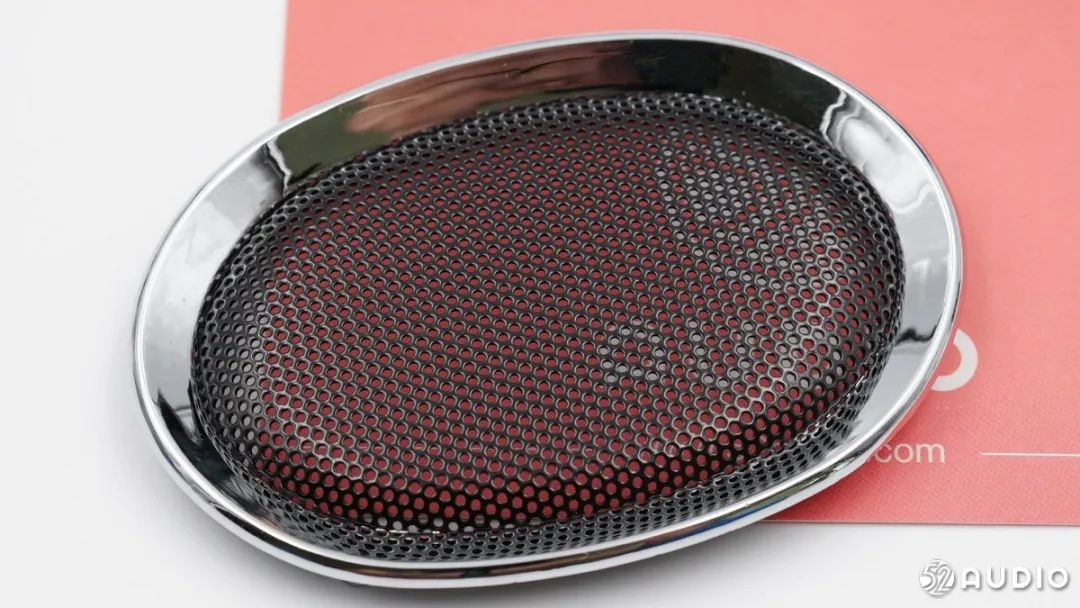

取掉耳机背面金属网罩。
音响扬声器单元正面特写，采用了陶瓷振膜。

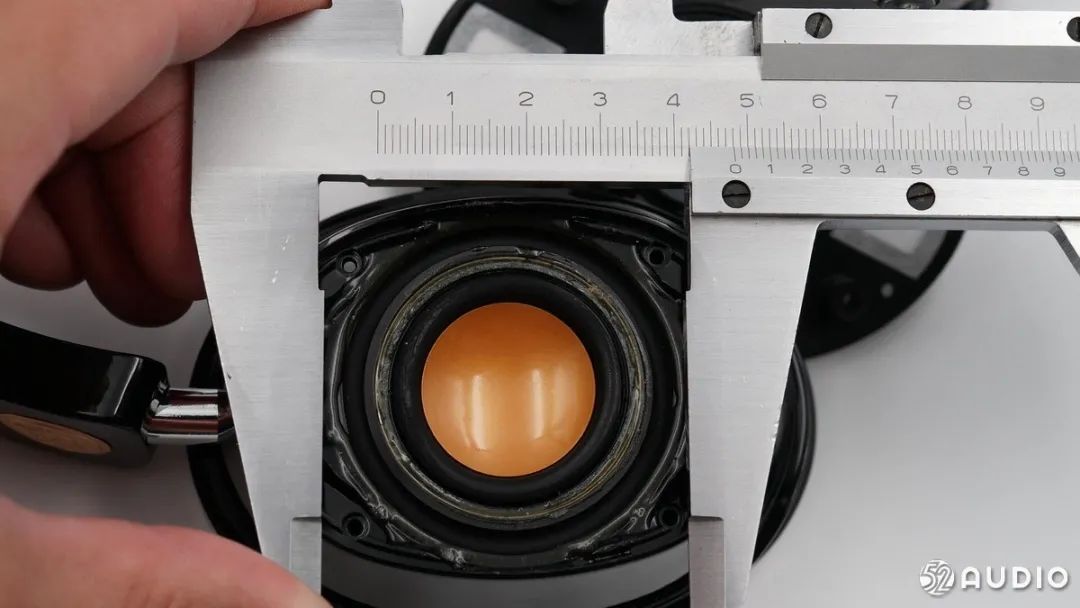

经我爱音频网实测，音响陶瓷单元外胶圈测量尺寸约为48mm，这款单元外圈设计了一圈低频辐射器的结构，用于提升低频效果。

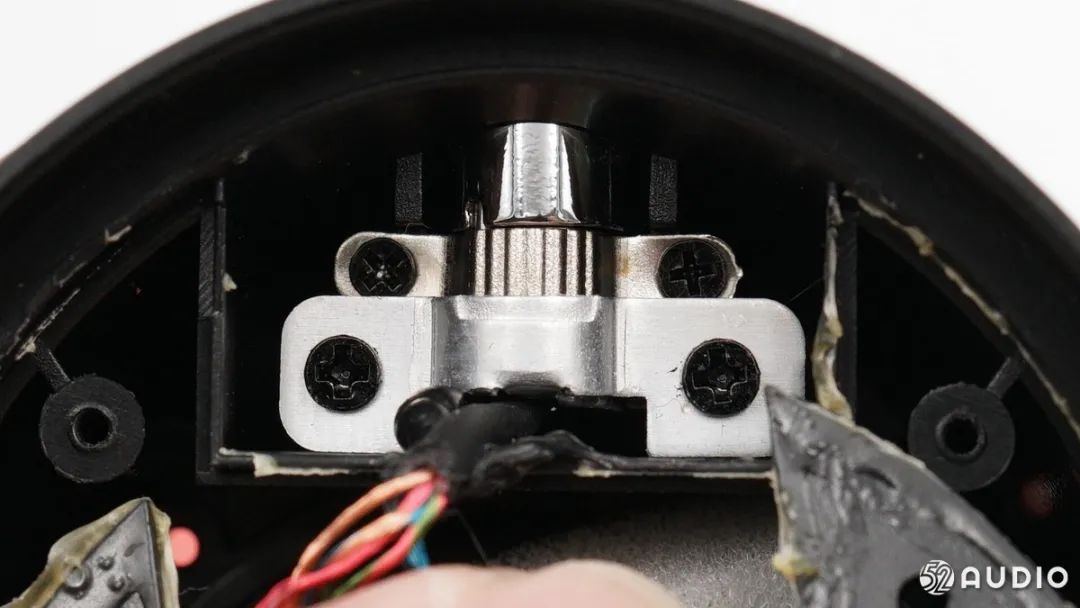

耳机金属旋转结构特写。
来到左侧耳机，卸掉耳罩。

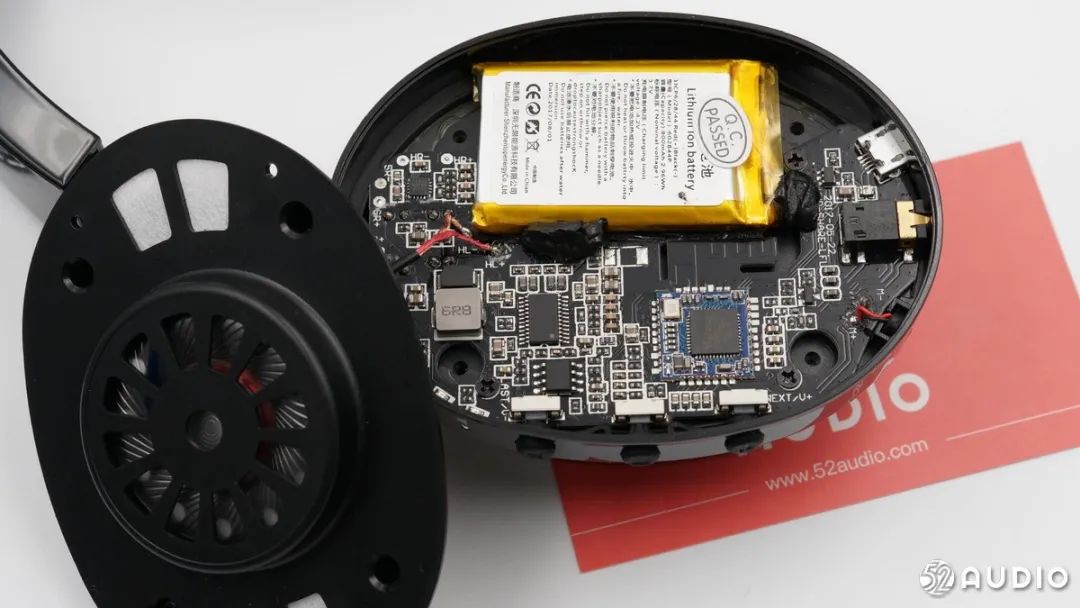

取掉扬声器单元，腔体内除了主板单元外还有一块电池。

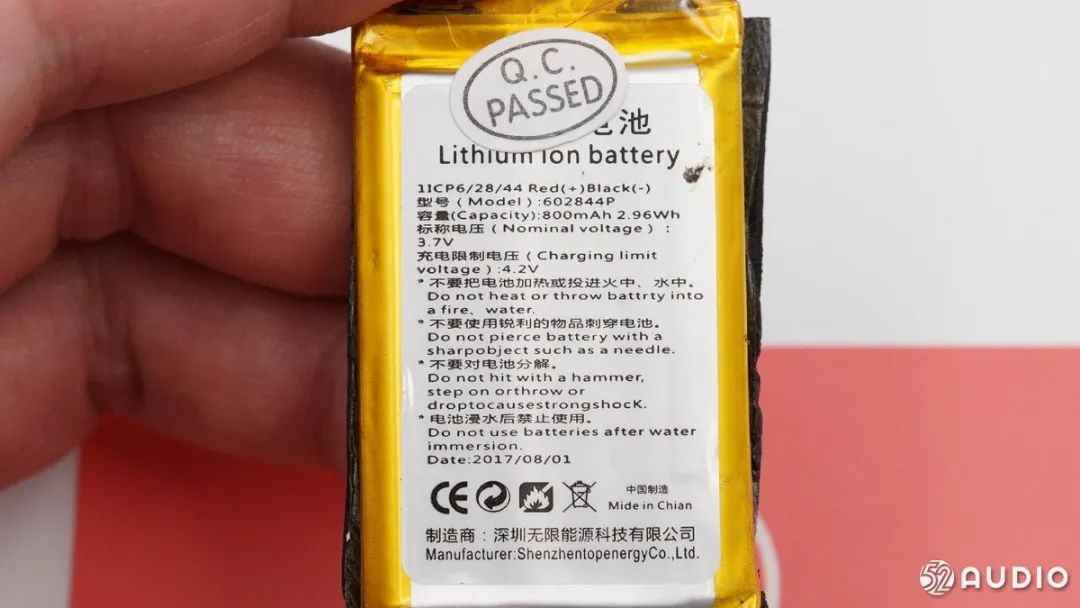

电池型号：602844P；容量：800mAh/2.96Wh；标称电压：3.7V，充电限制电压：4.2V；制造商同样为深圳无限能源科技有限公司。
电池背面信息与正面一致。
电池同样设置有电路保护板，提供电池过压过放以及过流保护。

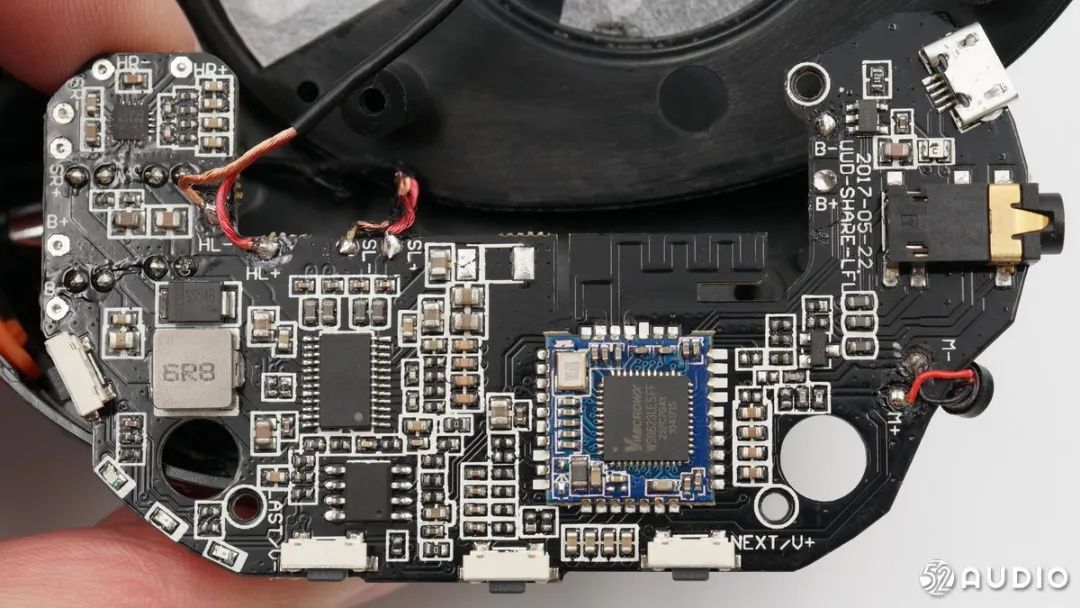

耳机主板正面元器件一览。

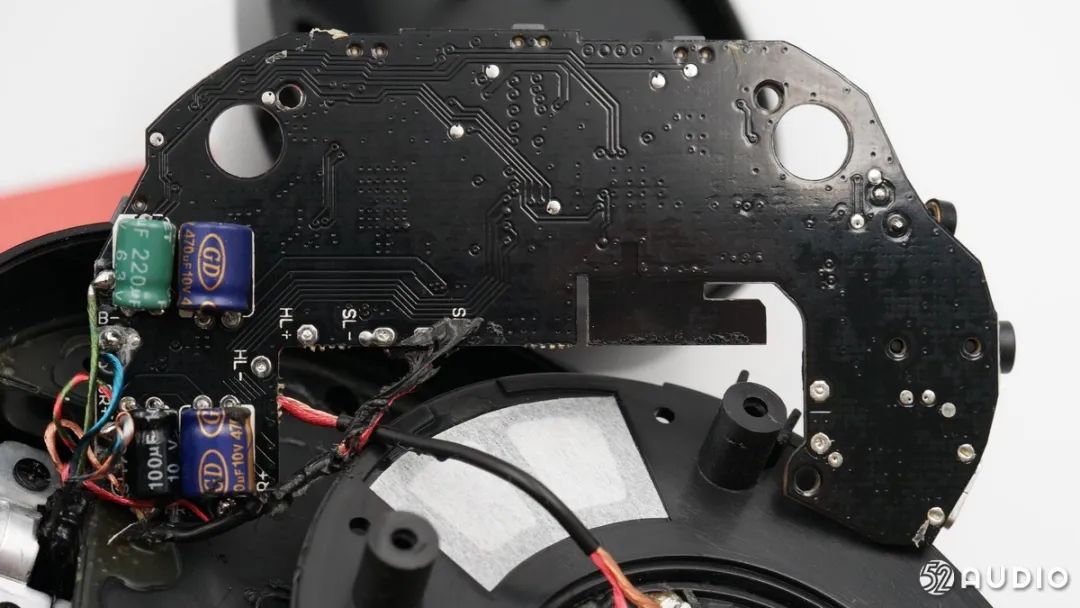

主板背面一览，左下角焊有4颗滤波电解电容。

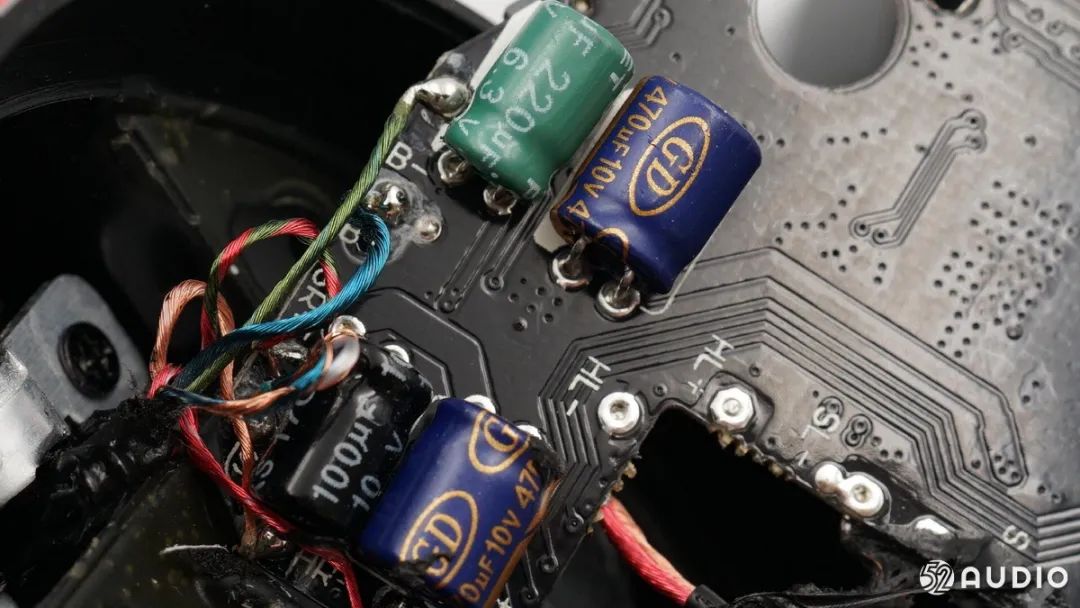

四颗三种规格的滤波电容特写。

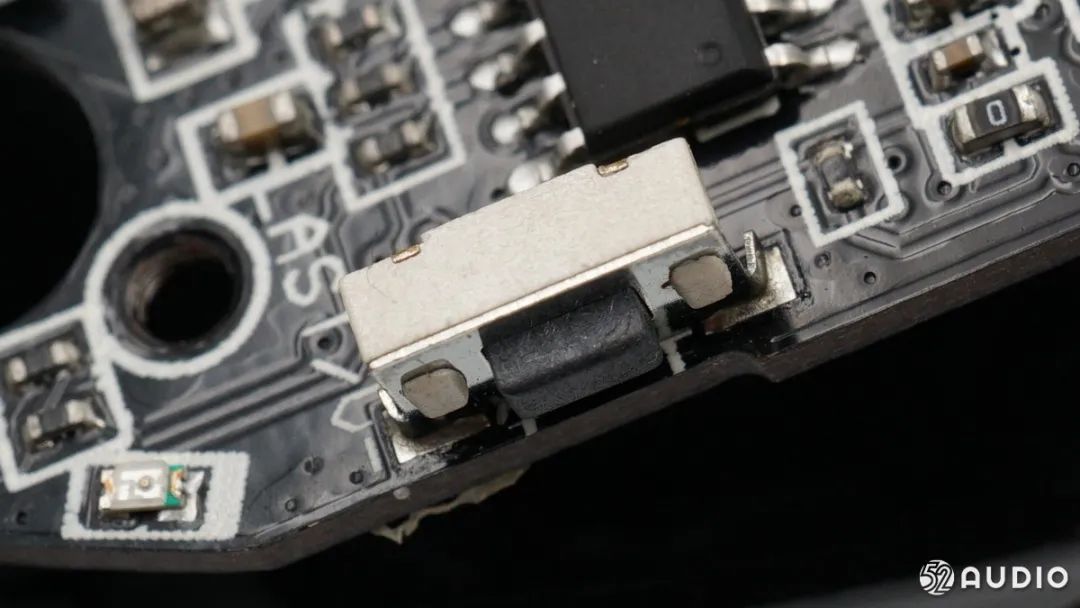

主板上功能按键特写，其它三颗采用相同规格。

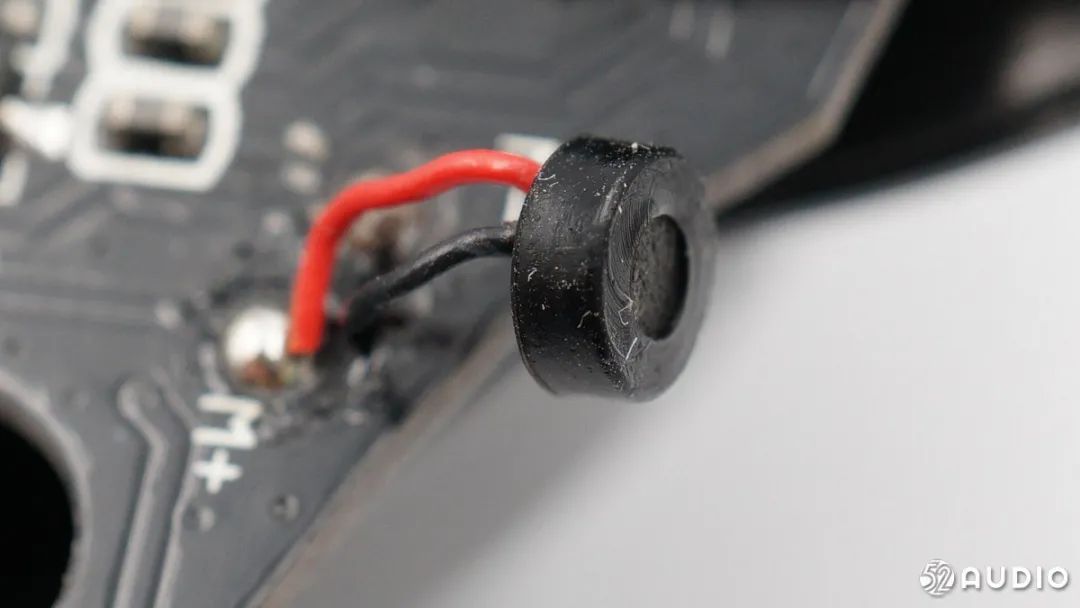

主板上延伸出来的驻极体麦克风特写，外部有硅胶套防护。

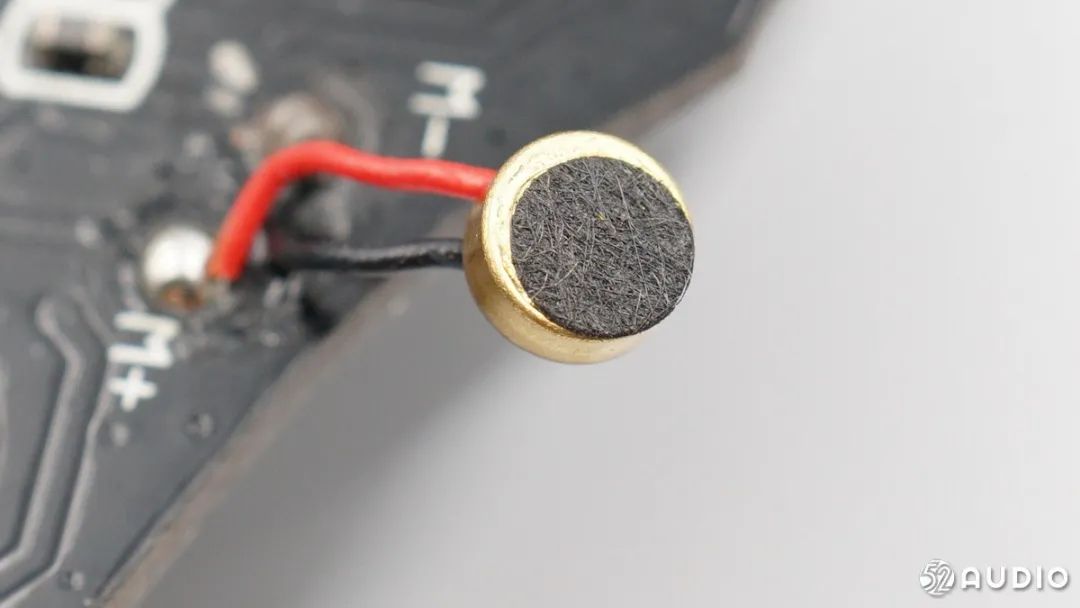

取掉橡胶罩，麦克风正面还有防尘棉覆盖。

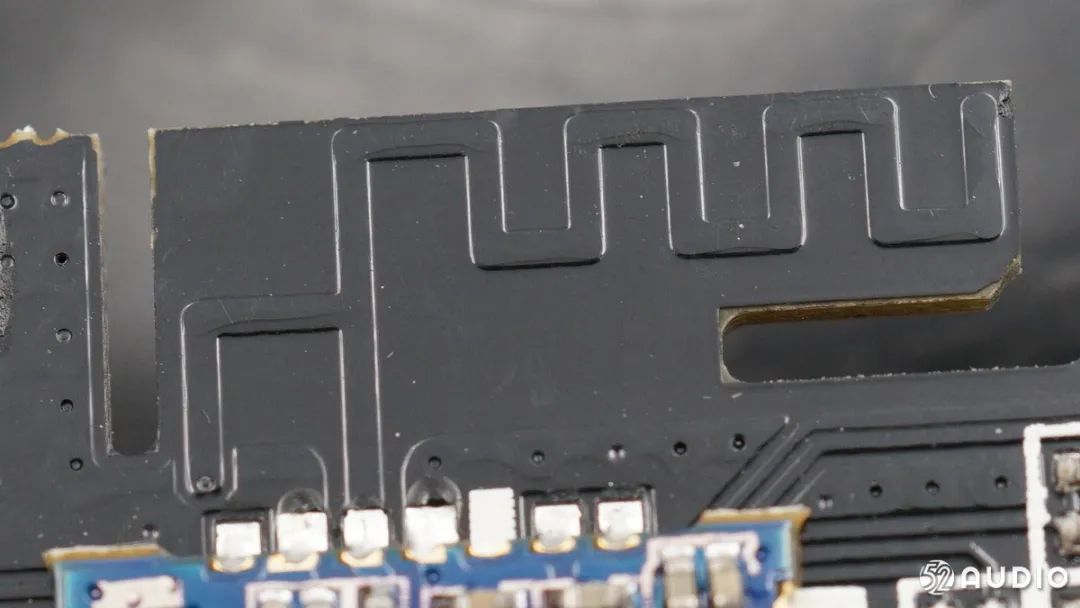

印刷蓝牙天线特写。
LED指示灯特写。

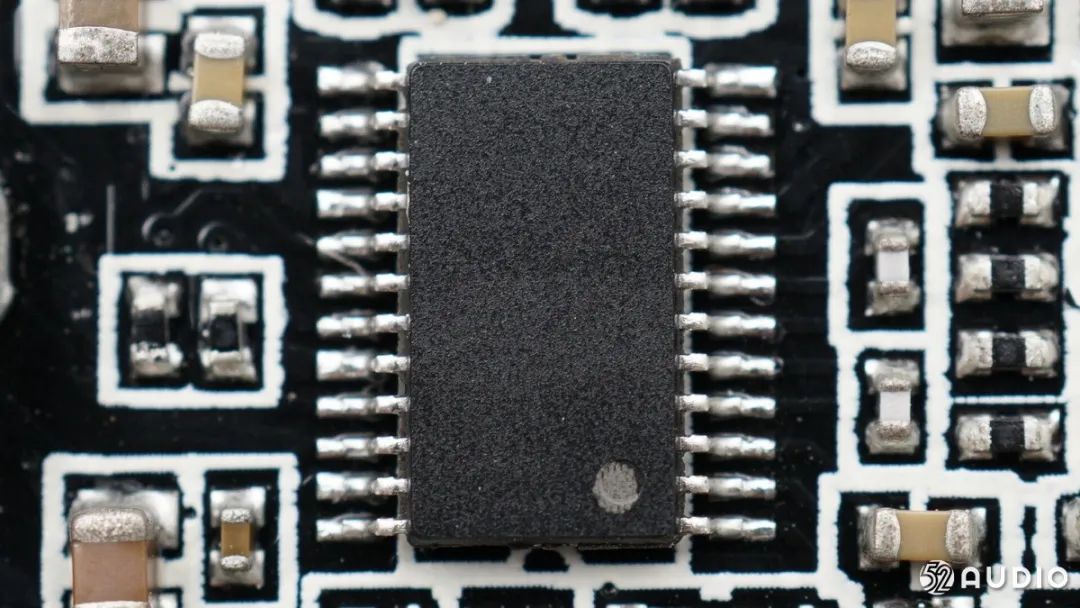

无标数字功放芯片特写，用于驱动耳机音响。

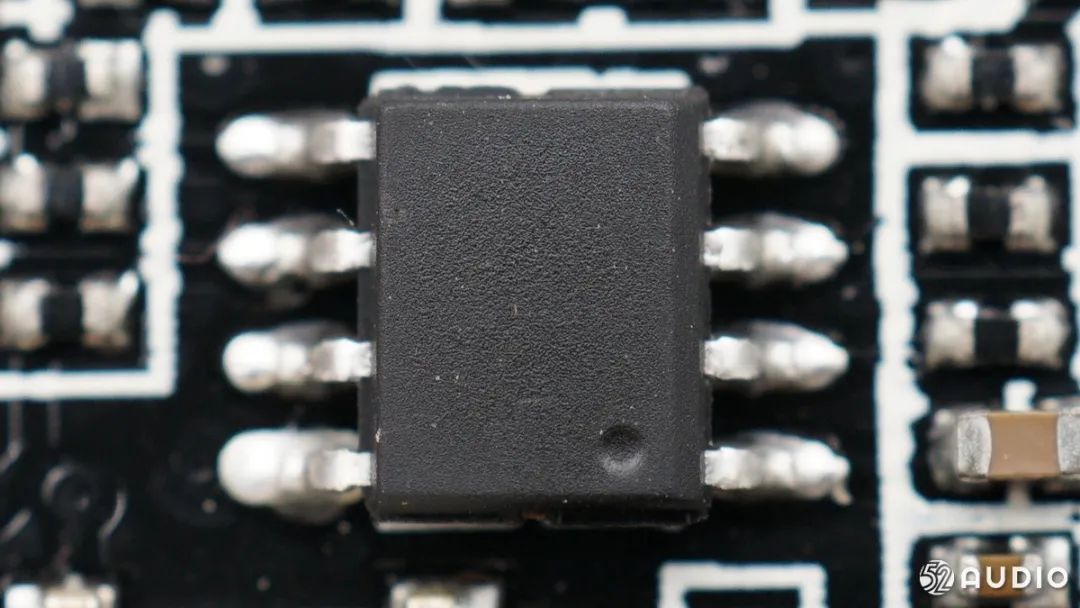

一颗无标IC特写。
输入端贴片自恢复保险丝。

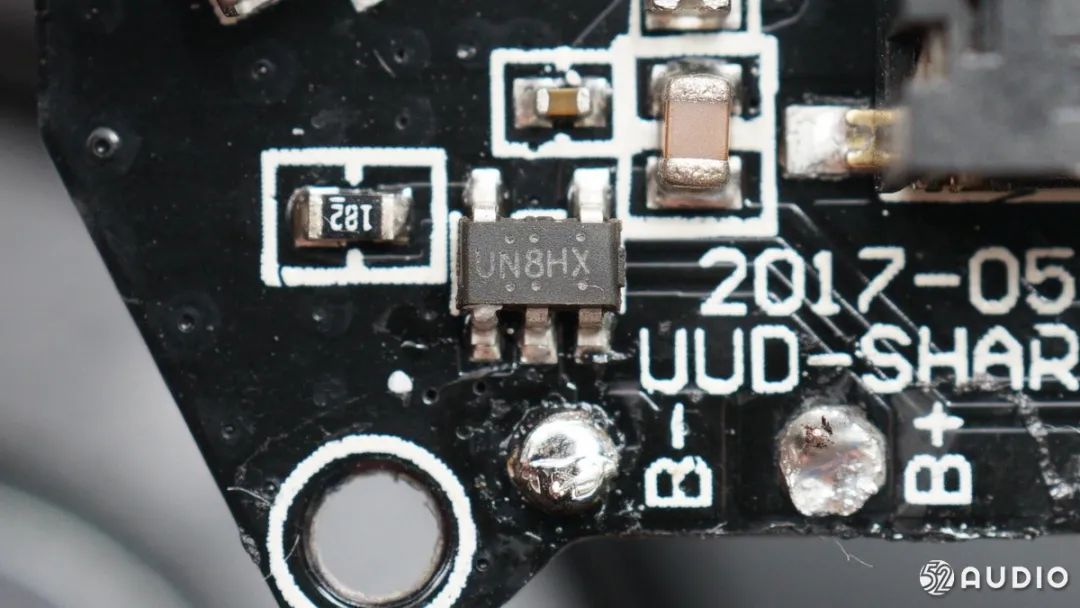

UN8HX 锂电池恒流恒压线性充电IC。

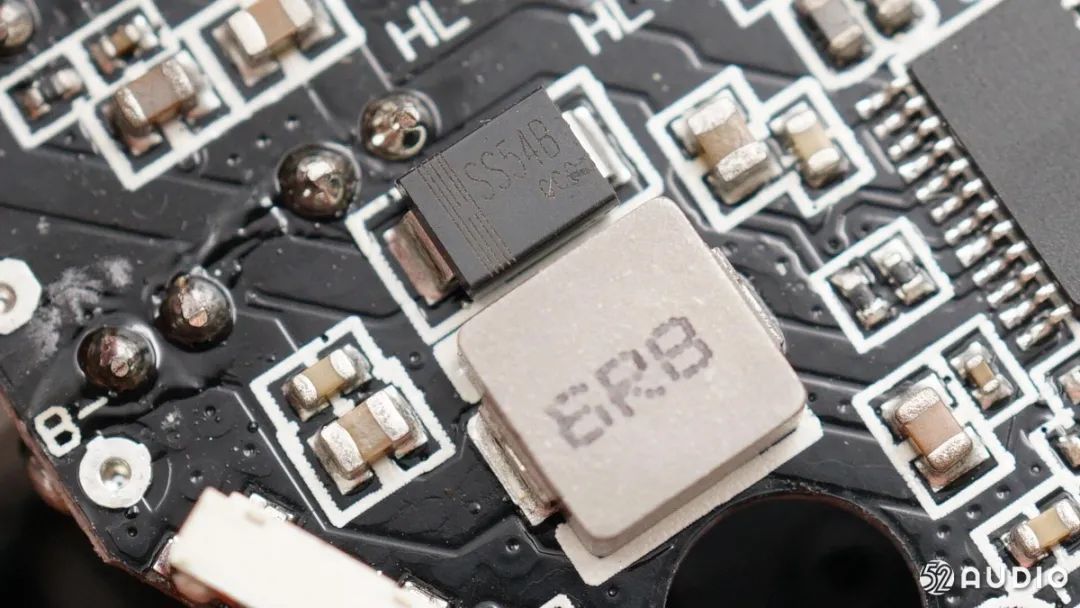

SS54B和6R8升压电感，为功放芯片升压，提升输出功率。
DIODES PAM P8908立体声耳机放大器，无需使用外部直流阻隔输出电容器，用于驱动耳机单元。
DIODES PAM8908详细资料。

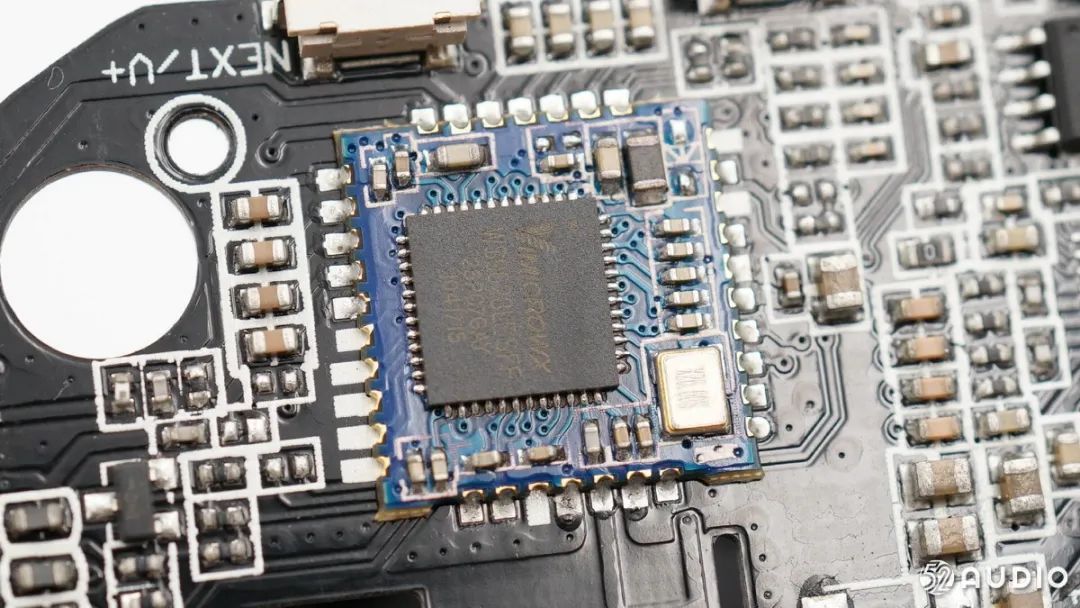

主控芯片采用蓝色PCB邮票板焊接在主板上，旁边有一颗晶振为蓝牙芯片提供时钟。

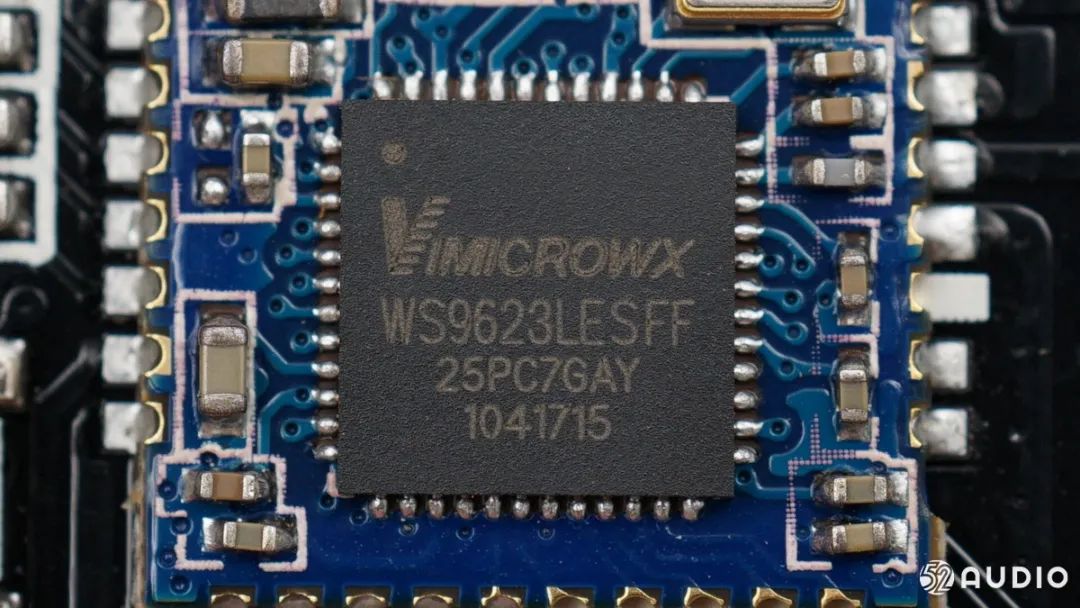

中星微Vimicro WS9623蓝牙音频SOC，支持蓝牙版本V4.1+EDR，内置24bit DAC 及噪声抑制和回音消除功能，可播放高品质手机音乐；平均工作功耗15mA-20mA、待机功耗0.5mA；支持来电语音报号，电量语音提示；支持一拖二功能，可以同时连接到 2 个蓝牙设备。
UUD SHARE 无线蓝牙耳机音响拆解全家福。
我爱音频网总结
UUD SHARE 耳机音响在外观设计上可以看出很是用心，整体结构交接处均做了精致的处理，并同时增加装饰性结构；黑色钢琴烤漆工艺处理的机身搭配银色装饰环，金色LOGO以及微透的音响扬声器橙色陶瓷振膜，整体外观精致，质感丰富。最大的缺点是这超大的耳机体积，看到同事佩戴止不住的想笑。
内部配置上，两侧耳机分别配备了两个扬声器单元，负责耳机内放和音响外放；电池也一侧各配置一块，总容量1800mAh，为耳机播放提供长达55小时的耳机续航时间，6小时的音响播放时间；主板上，采用了中星微Vimicro WS9623蓝牙音频主控芯片，PAM P8908立体声耳机放大器，以及一颗无标功放芯片，两颗放大器分别负责耳机驱动和音响外放。
