节点连接就是需要把一些节点连接起来，需要通过拖拽把他连接起来，类似CAD的延伸。管立得中的节点连接是可以创建他们的连接关系的，会进行管道的联动。

下面是使用管线连接功能进行连接节点，以及管道伸缩的的操作方式。

一、管线连接

1、管线连接的几种方式

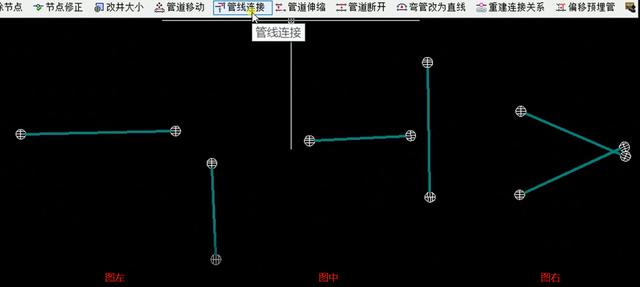

1)管线连接通常有三种连接方式。如图左，两根未交叉的管线。点击管线连接，选择第1条管道，再选择第2条管道，然后会直接进行自动连接，连接后会进行自动的更新，

2)图中，垂直式的2条管道。分别点击后，进行自动的连接。

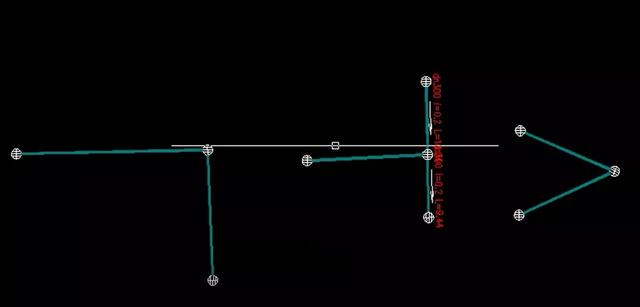

3)图右，交叉型的2个管道。点击交叉点后进行连接，自动更新这个节点连接的位置。

2、节点插入

管道连接后，方便后面设计中不用每次都自己拖出来节点进行手动连接，而且连接之后也会在新的地方进行一个断开，进行一个节点的插入。

二、管道伸缩

1、往外伸缩

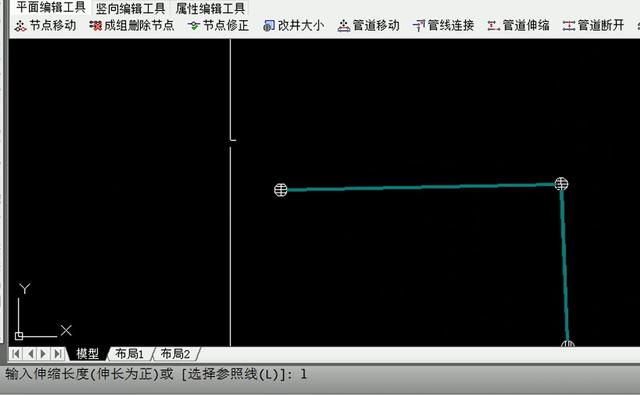

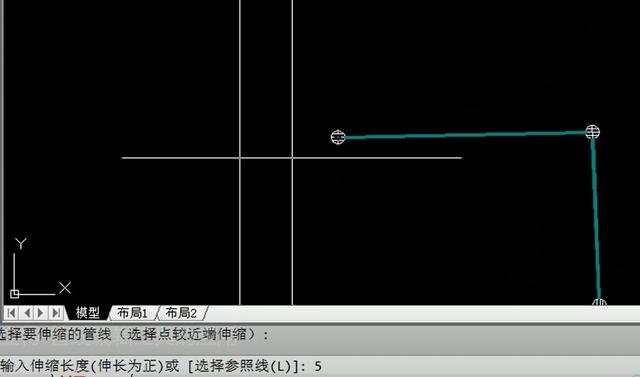

点击管道伸缩，点击管道的一端和伸缩的一头，可以控制伸缩长度，比如往外伸缩5米，在“输入伸缩长度”输入“5”点确定，就会自动往外伸缩5米 。

2、参照线伸缩

还有一种伸缩是参照线伸缩，如想伸缩到哪条线，和CAD的延伸是类似的。点击管道伸缩后，再点击需要参照伸缩到的线，直接伸缩到这条线就可以了。

以上是管立得中管线连接和管道伸缩的功能使用，这两种功能都是设计中需经常使用的。了解这些功能的使用，可在设计工作中提高设计效率。
