文章作者：徐卫东(北京构力科技有限公司)

 0  .

前言

温差效应对结构来说属于一种间接作用，《混凝土规范》5.7.1指出：“当混凝土的收缩、徐变以及温度变化等间接作用在结构中产生的作用效应可能危及结构的安全或正常使用时，宜进行间接作用效应的分析，并应采取相应的构造措施和施工措施。”实际的工程中设计师经常会遇到一些超长的结构，对于超长的结构在混凝土规范上也提供了一些构造上的规定，如下截图《混规》8.1.1条规定了钢筋混凝土结构伸缩缝的最大间距。

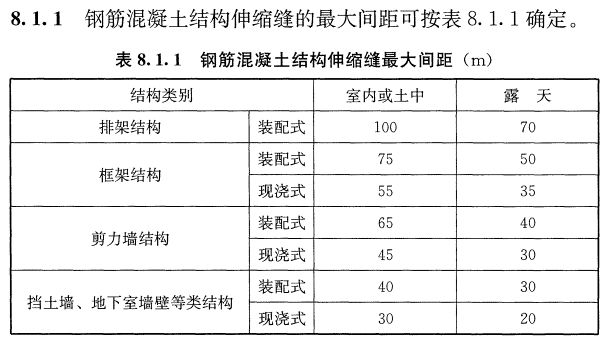

图1 伸缩缝最大间距

而很多的实际工程中伸缩缝的设置可能会给我们整个结构的使用带来一些不好的影响，所以对于超长的结构在很多情况下，可能并不允许我们进行伸缩缝的设置，这个时候就需要我们进行一些特殊的计算分析，《混规》的8.1.3条也有相应的规定，“当伸缩缝间距增大较多时，尚应考虑温度变化和混凝土收缩对结构的影响。”，对于这一条的这一点我们由结构力学知识也很容易得知，对于超静定结构，温度的变化等间接作用将会引起结构的变形从而在超静定结构中产生约束力，这种约束力会导致混凝土的开裂甚至会使结构的受力形态发生变化，因此我们有必要对温度作用进行一定的分析。

多高层建筑的温度场难以确定，同时混凝土的收缩、徐变等随时间变化的因素也难以量化，所以通长很难准确计算出建筑结构的温度效应。《高规》中并不要求直接计算温度作用等非荷载效应，而对于这一块都是强调由构造措施来解决的。

 1  .

温度荷载引起结构变形简介

在SATWE和PMSAP软件中，都提供了计算温度荷载的功能，而我们很多设计师在使用软件的时候不清楚如何进行温度荷载的定义，如下图2和图3所示，分别为SATWE和PMSAP中的温度荷载的定义，在进行温度分析之前，设计师首先应该合理确定结构的温度场，目前在SATWE及PMSAP程序中均是通过定义节点处的温差来定义温度荷载的，程序利用有限元法计算温度荷载对结构的影响，并通过自定义荷载组合功能与其他荷载效应进行相应的组合，从而能够较准确的考虑温度对结构的影响，有助于设计人员采取相应的对策和措施。

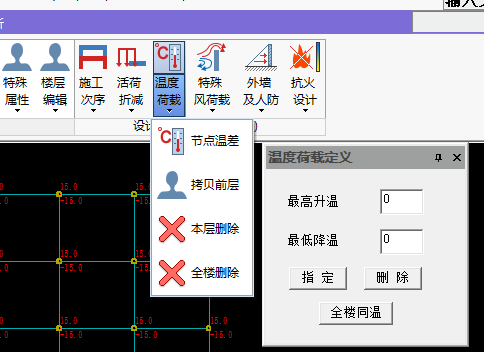

图2 SATWE中的温度定义

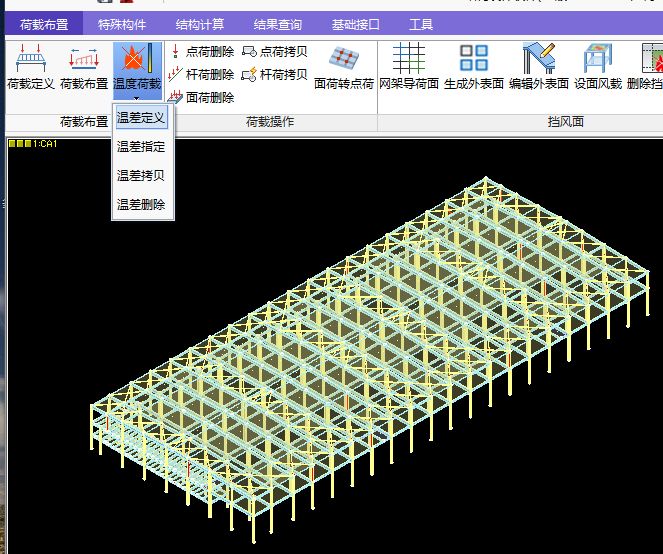

图3 PMSAP中的温度定义

由结构力学知识可知，温度变化对结构构件的变形可以分为两部分进行考虑，即沿杆件轴线方向的伸缩和截面绕中性轴的转动，此时杆件不存在剪切变形；而沿杆件的轴向变形即杆件的均匀升温或降温引起的
