今天我们学习第六章《AutoCAD 2019 修改命令》的第五节《AutoCAD 2019 打断命令》。

6.5.1、打断命令

BREAK命令用来删除某个对象中的一段。

6.5.2、BREAK(打断)命令实例

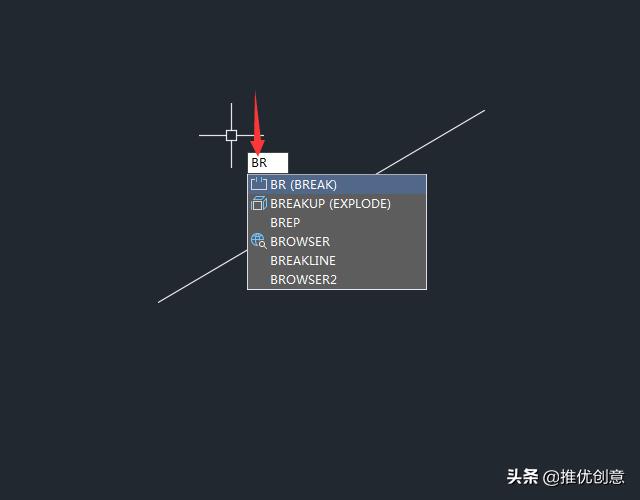

命令：BR(表示BREAK，打断命令)

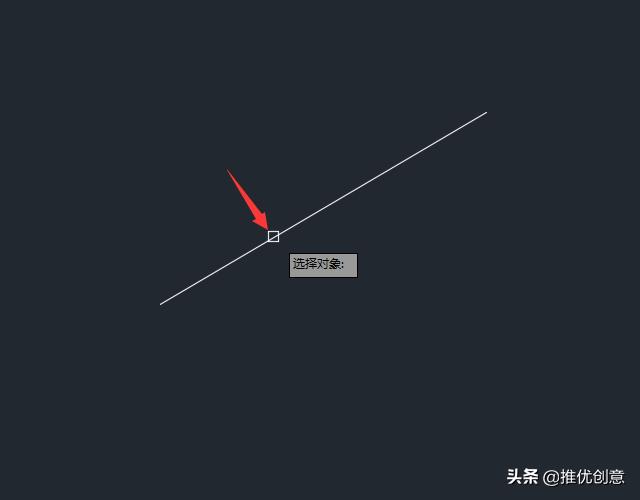

如下图所示，选择要打断的对象。

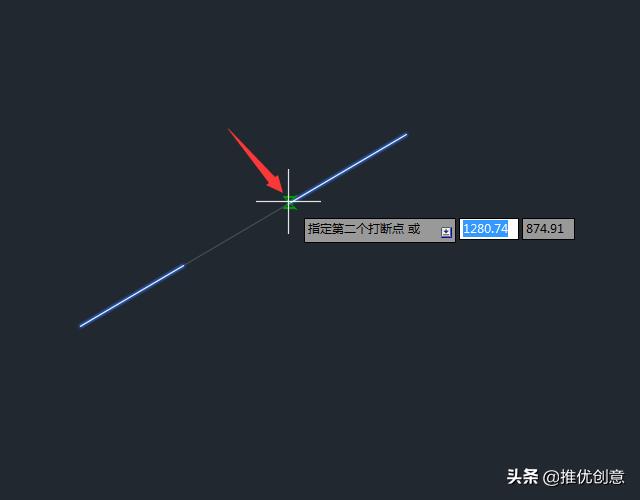

移动光标，点击指定第二个打断点。

注意：如果选择该方式，则上一操作中选取对象的点便作为第一个打断点。

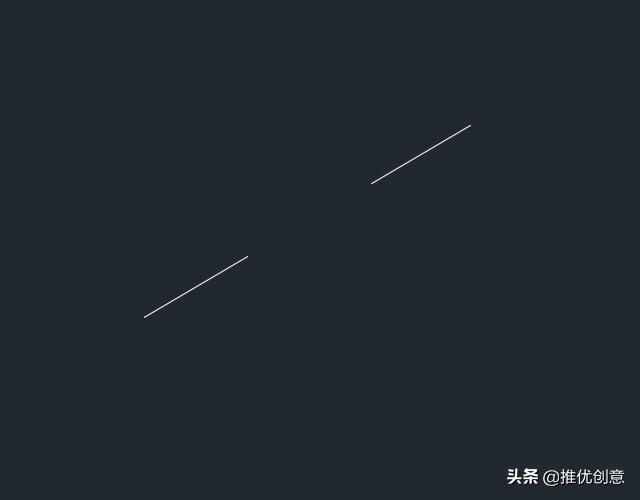

这样我就用BREAK命令将这条直线打断了，并且第一个打断点到第二个打断点之间的线段被删除掉了。

6.5.3、BREAK命令的打断点

为了能在精准位置打断对象，我们在使用BREAK命令时，经常配合捕捉功能来捕捉第一个打断点和第二个打断点。

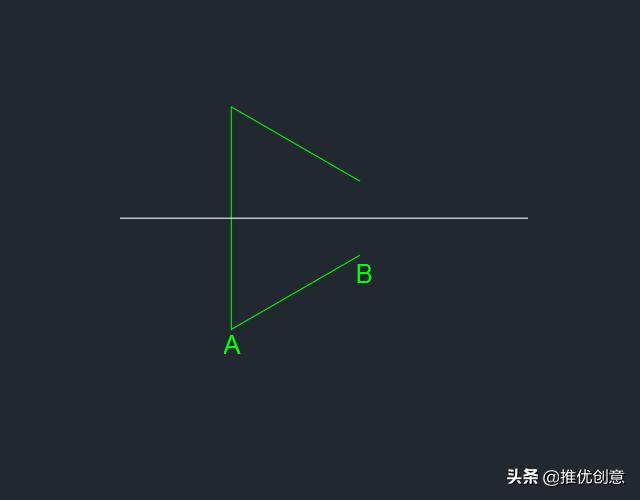

如下图所示，我们希望将中间的水平直线从AB间打断。

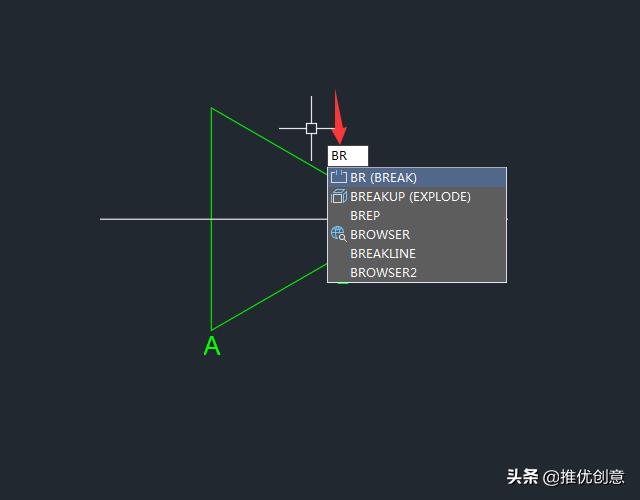

命令：BR(表示BREAK，打断命令)

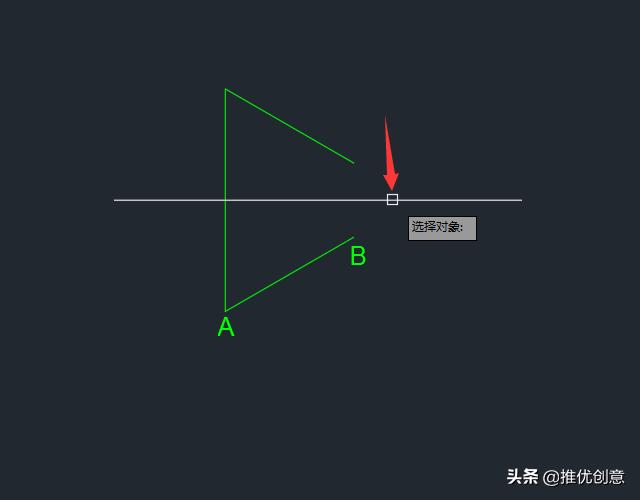

选择中间的水平线作为打断对象。

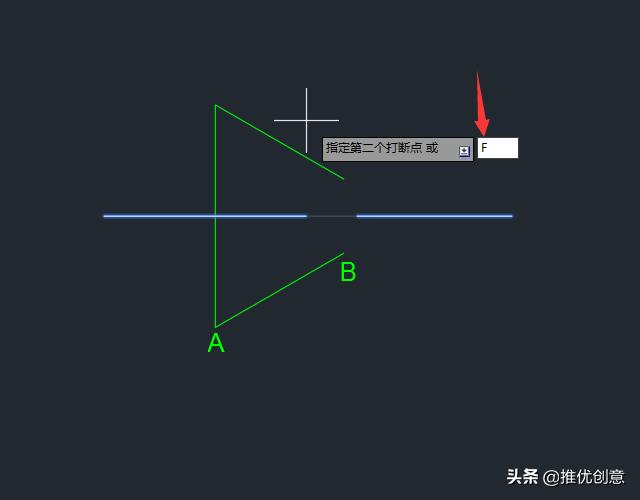

输入：F(表示First point，指定第一个打断点)

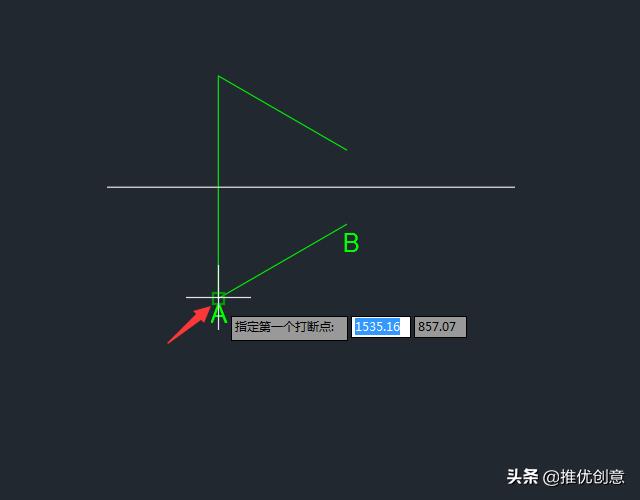

如下图所示，打开捕捉功能，捕捉"端点A"作为第一个打断点。

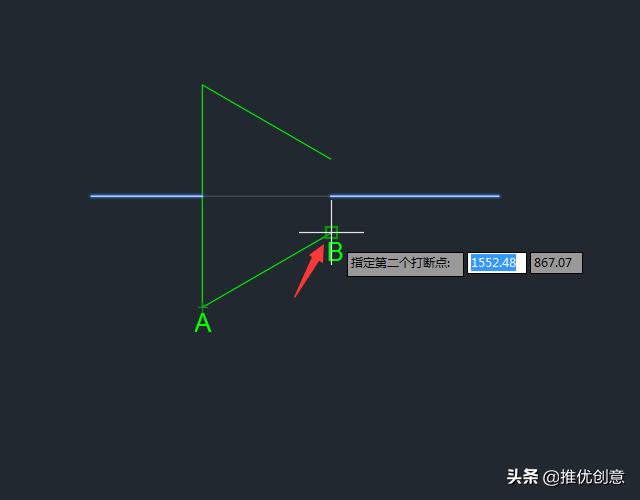

捕捉"端点B"作为第二个打断点。

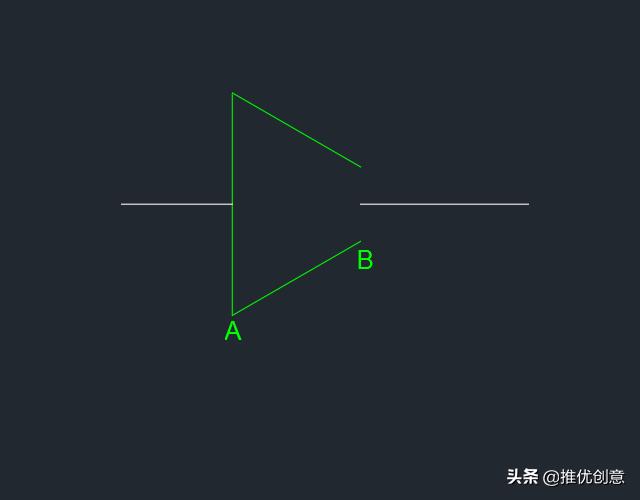

中间水平直线被打断后的效果见下图。由这个实例我们得到以下结论：

执行BREAK命令时，我们可以通过捕捉功能和F选项来精准指定第一个打断点，进而精准捕捉第二个打断点，从而精准打断对象。

执行BREAK命令时，打断点不一定要在被打断对象上指定。

6.5.4、圆或圆弧的打断

命令：BR(表示BREAK，打断命令)

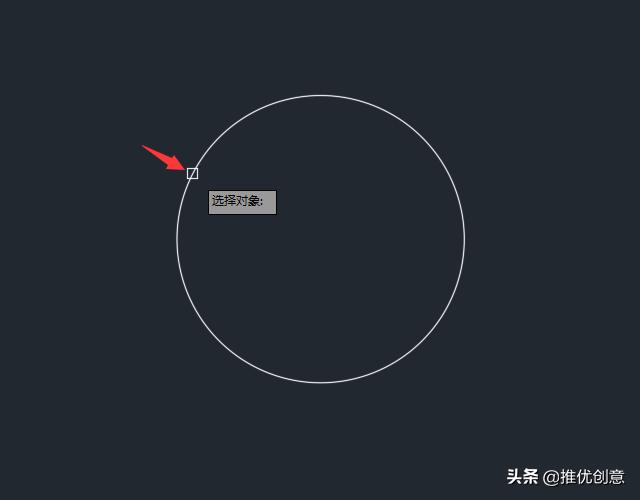

选择下图中的圆作为打断对象。

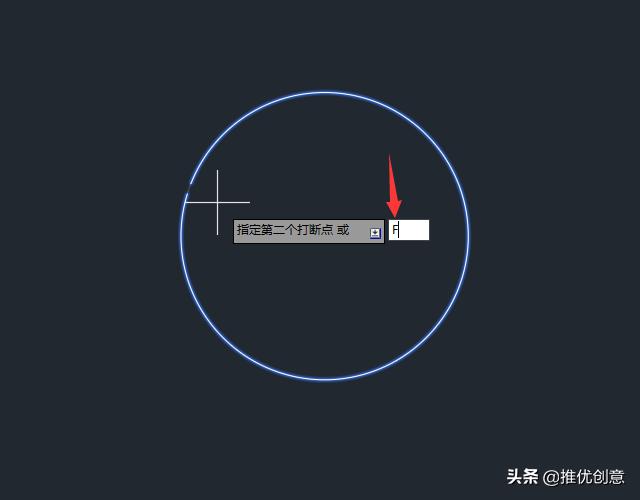

输入：F(表示First point，指定第一个打断点)

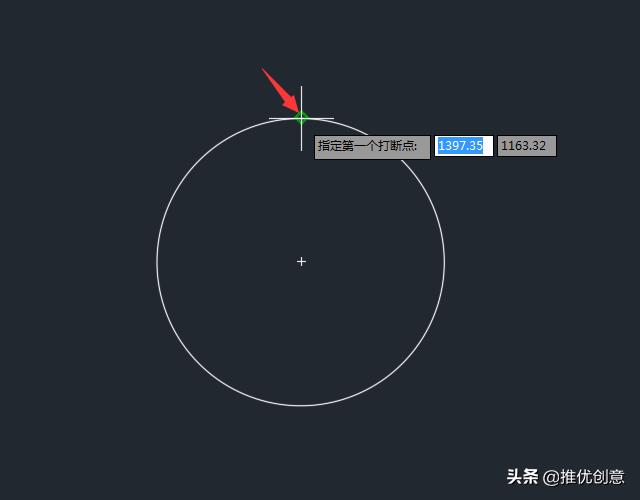

捕捉"圆上端的象限点"作为第一个打断点。

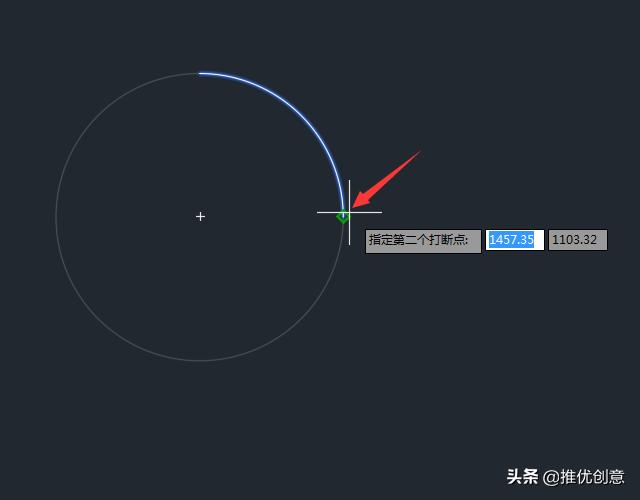

捕捉"圆右侧的象限点"作为第二个打断点。

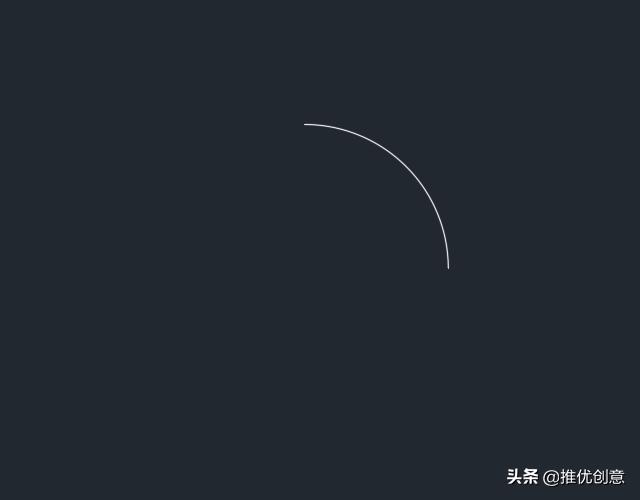

打断命令完成后效果见下图。由这个实例我们得出结论：

BREAK命令总是按逆时针方向打断圆或图圆弧。
