机电安装工程内容包括锅炉、通风空调、制冷、电气、仪表、电机、压缩机机组和广播电影、电视播控等设备。中建为了更好的管理,整理了这份建筑机电安装工程施工图集,为大家讲解了现有国家规范、标准中未表述或表述不清楚的典型做法。
这份机电安装工程施工图集共包括3大分部110个分项,包括给排水工程、通风空调工程、电气工程等,以规范化、标准化为出发点,力求统一性和可操作性。
![a32baf0bf77a4d71165d353c93042c77.png](https://img-blog.csdnimg.cn/img_convert/a32baf0bf77a4d71165d353c93042c77.png)

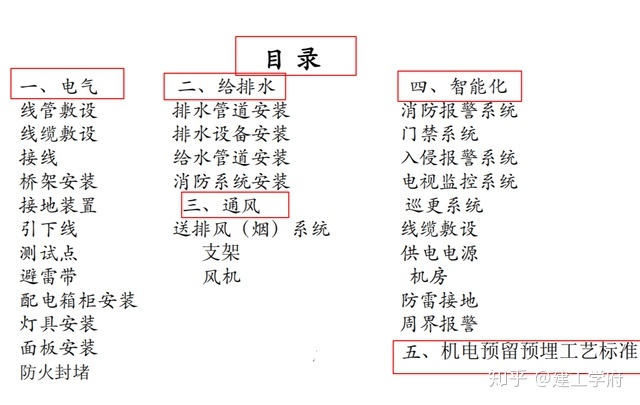

建筑机电安装工程施工图集目录
1、电气
2、给排水
3、通风
4、智能化
![7510a4580a398fd037758c50ca12651f.png](https://img-blog.csdnimg.cn/img_convert/7510a4580a398fd037758c50ca12651f.png)

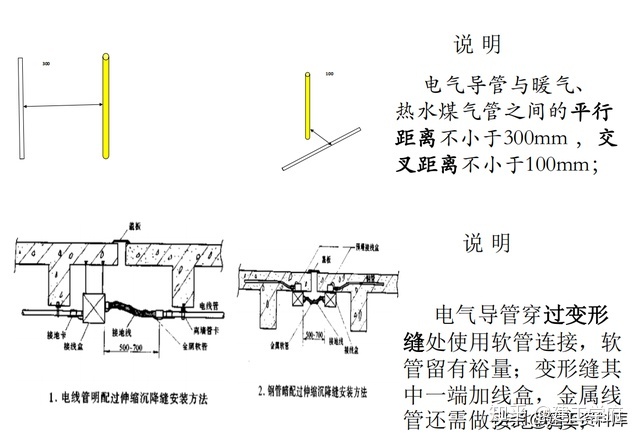

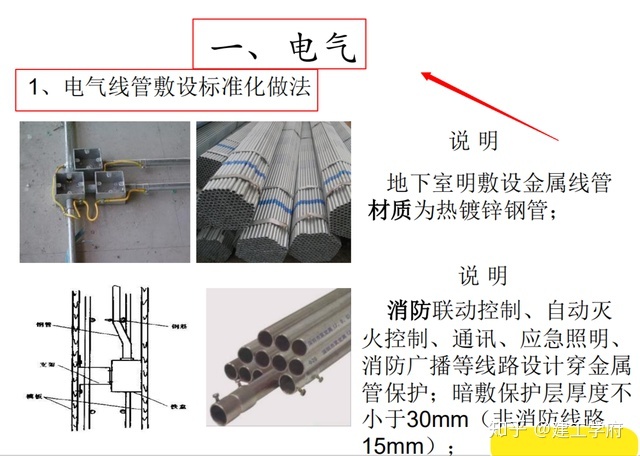

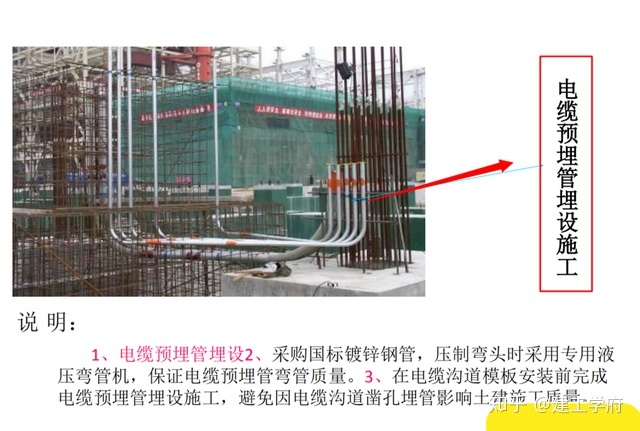

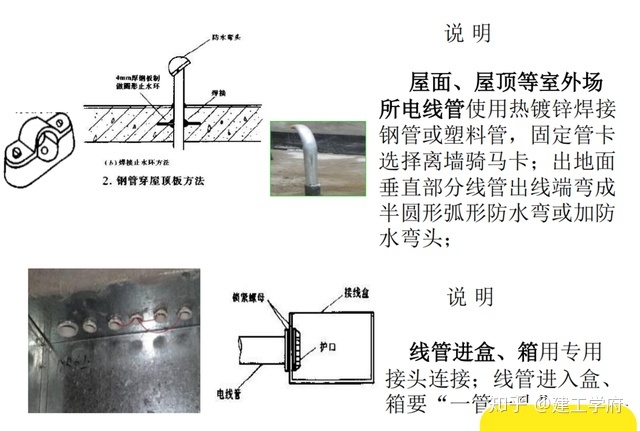

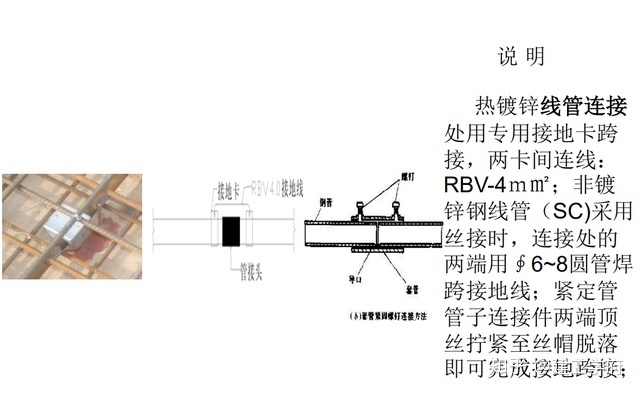

电气—电气线管铺设标准化做法
【说明】地下室明敷设金属线管材质为热镀锌钢管。
![518850137e187cd68bb3085767a1f211.png](https://img-blog.csdnimg.cn/img_convert/518850137e187cd68bb3085767a1f211.png)
![111ddbe6715c817f6b7be199d38a2355.png](https://img-blog.csdnimg.cn/img_convert/111ddbe6715c817f6b7be199d38a2355.png)
![0134fdee3da6164b1b1d9c9463a03bfc.png](https://img-blog.csdnimg.cn/img_convert/0134fdee3da6164b1b1d9c9463a03bfc.png)
![65a82d5359b611e1c704550c363d7f61.png](https://img-blog.csdnimg.cn/img_convert/65a82d5359b611e1c704550c363d7f61.png)

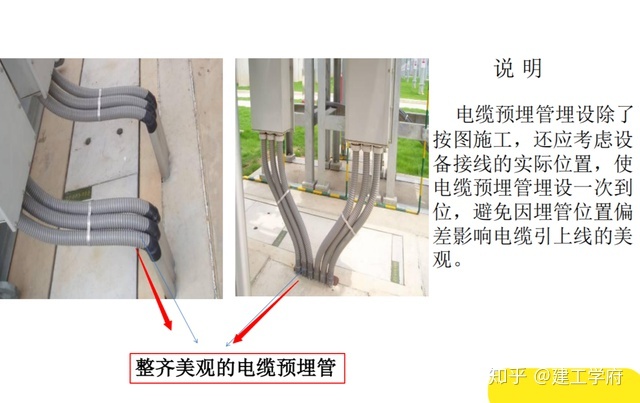

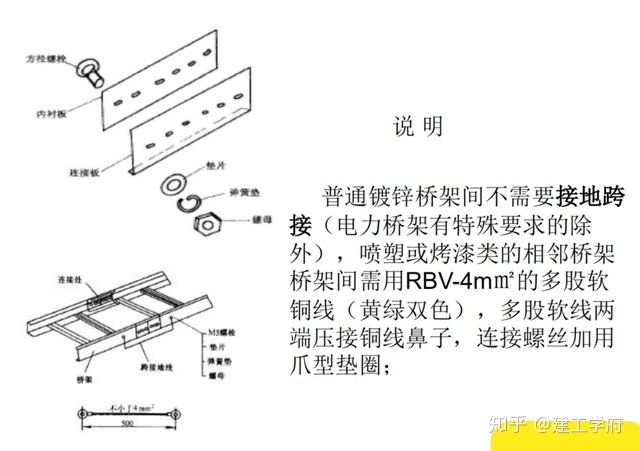

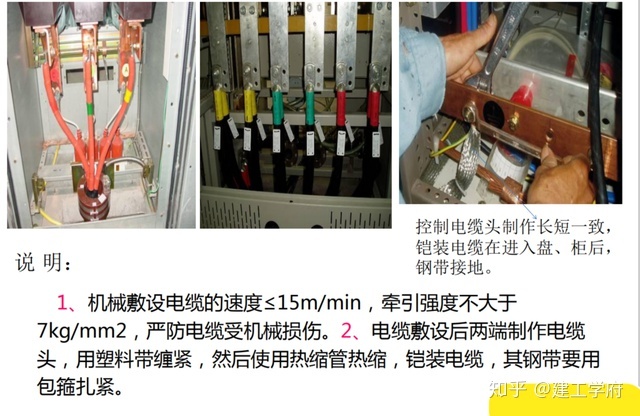

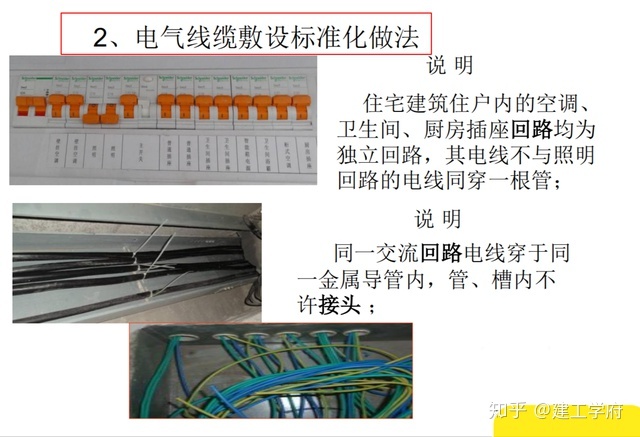

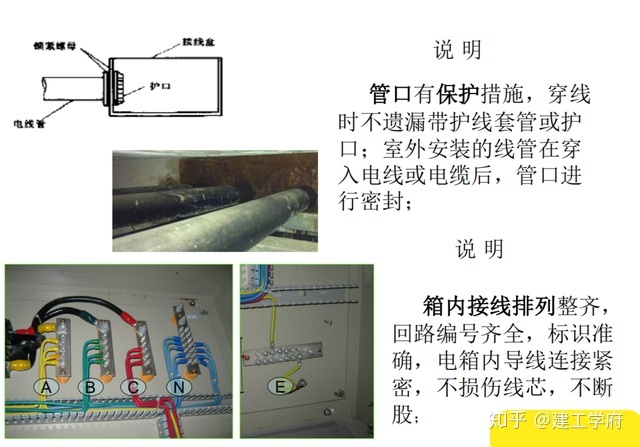

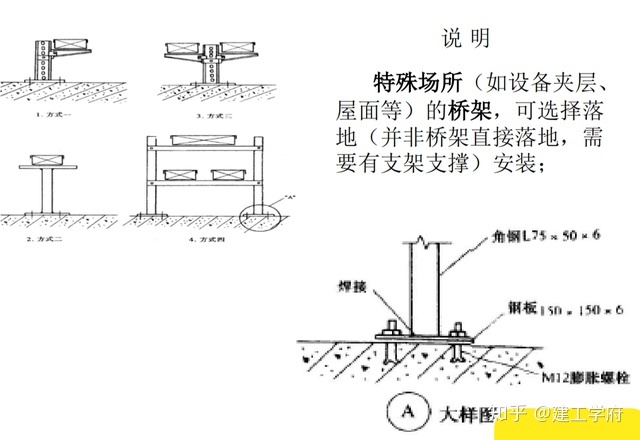

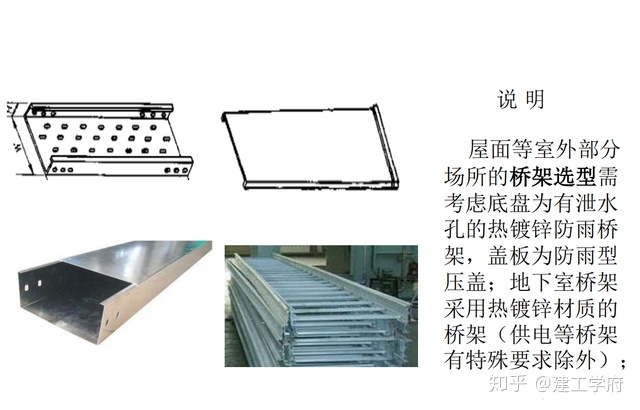

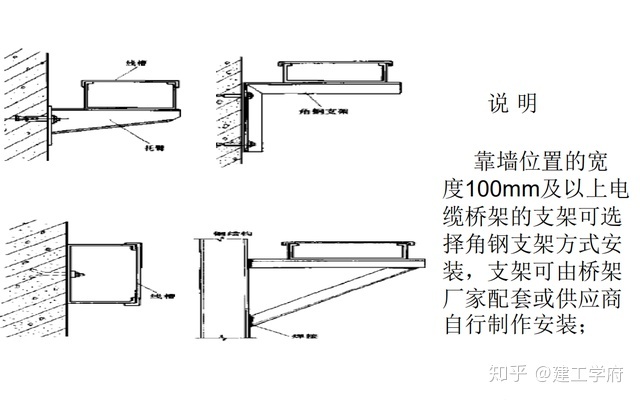

电气线缆敷设的标准化做法
【说明】住宅建筑内的空调、卫生间、厨房插座回路均为独立回路,其电线不如照明回路的电线同穿一根管;
![f7663ee045587fb9a496f9973bcd04e2.png](https://img-blog.csdnimg.cn/img_convert/f7663ee045587fb9a496f9973bcd04e2.png)
![cd7103f68a359874d72364f74609d866.png](https://img-blog.csdnimg.cn/img_convert/cd7103f68a359874d72364f74609d866.png)
![f227f48d50c062effc74cb41e917816e.png](https://img-blog.csdnimg.cn/img_convert/f227f48d50c062effc74cb41e917816e.png)
电气线缆敷设的标准化做法
![138b9d24d3b1de6d2af8ee39eb92d163.png](https://img-blog.csdnimg.cn/img_convert/138b9d24d3b1de6d2af8ee39eb92d163.png)
![7488da072595a232967927c69e9dba2b.png](https://img-blog.csdnimg.cn/img_convert/7488da072595a232967927c69e9dba2b.png)

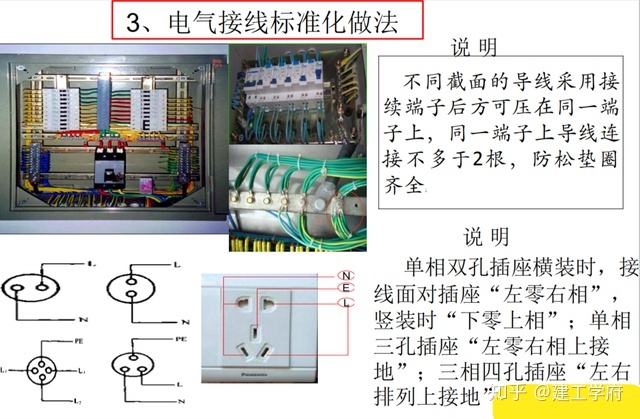

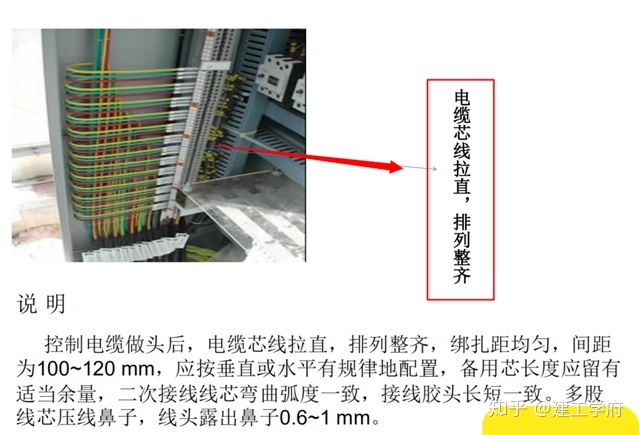

电气接线标准化做法
【说明】不同截面的导线采用连接续端子后方可压在同一端子上,同一端子上有导线连根数不多于2根,防松垫圈齐全。
![eb2724fc2887b58abc5622d432d3a43a.png](https://img-blog.csdnimg.cn/img_convert/eb2724fc2887b58abc5622d432d3a43a.png)
![fefe2b3c84677e3f9150508a45d2168c.png](https://img-blog.csdnimg.cn/img_convert/fefe2b3c84677e3f9150508a45d2168c.png)
![4f658559057154d7357d1987964ed9a8.png](https://img-blog.csdnimg.cn/img_convert/4f658559057154d7357d1987964ed9a8.png)
![4bb73af3b195ad6ab1e85815b6d60e4d.png](https://img-blog.csdnimg.cn/img_convert/4bb73af3b195ad6ab1e85815b6d60e4d.png)
![6f78b2849c06bde6deb6319f781dfd4e.png](https://img-blog.csdnimg.cn/img_convert/6f78b2849c06bde6deb6319f781dfd4e.png)
![39871a6611459bb476f8eba5d806b511.png](https://img-blog.csdnimg.cn/img_convert/39871a6611459bb476f8eba5d806b511.png)
![63c19f6481d5ffb33e58a58df823a01e.png](https://img-blog.csdnimg.cn/img_convert/63c19f6481d5ffb33e58a58df823a01e.png)
![cf500b60e2f0c6976ab97c42a2a98330.png](https://img-blog.csdnimg.cn/img_convert/cf500b60e2f0c6976ab97c42a2a98330.png)

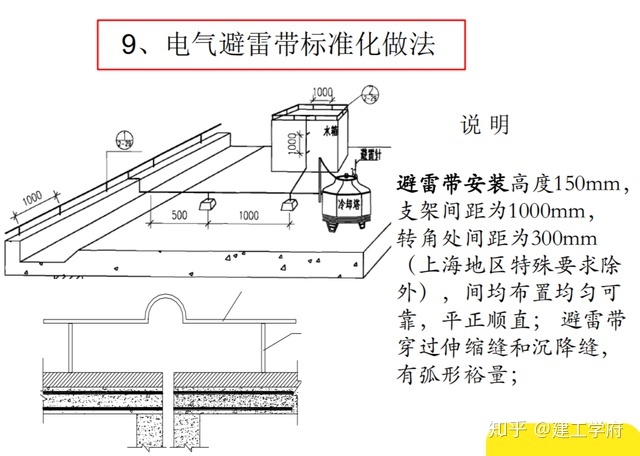

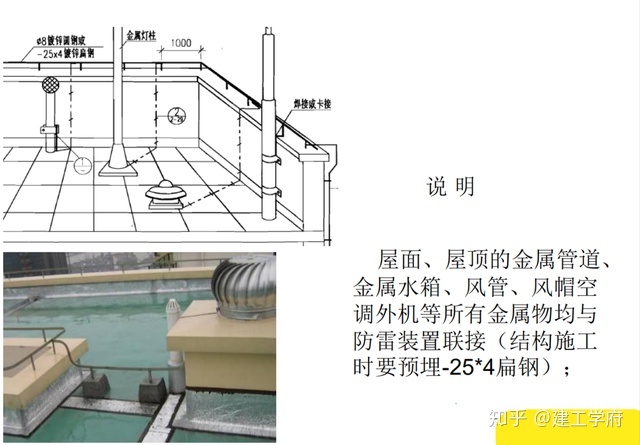

电气避雷带的标准化做法
【说明】避雷带安装高度150mm,支架间距为1000mm,转角处间距为300mm(上海地区特殊要求除外),间均布置均匀可靠,平正顺直;避雷帶.穿过伸缩缝和沉降缝,有弧形裕量;
![20e73b703823c0738dc1cbb228407a5a.png](https://img-blog.csdnimg.cn/img_convert/20e73b703823c0738dc1cbb228407a5a.png)
![97f03b872ed014c3a4510996032946ba.png](https://img-blog.csdnimg.cn/img_convert/97f03b872ed014c3a4510996032946ba.png)

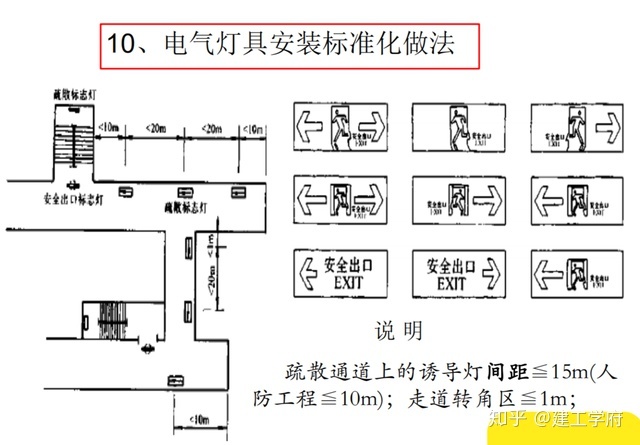

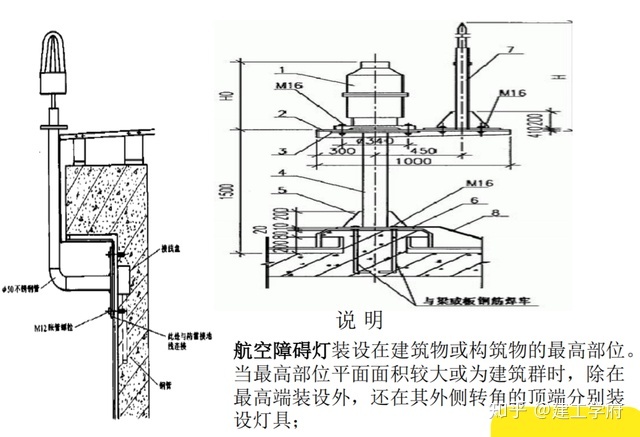

电气灯具安装的标准化做法
【说明】疏散通道上的诱导灯间距≤15m(人防工程≤10m);走道转角区≤1m;
![51f519f2a8e2cfbe62c7e158dac36afa.png](https://img-blog.csdnimg.cn/img_convert/51f519f2a8e2cfbe62c7e158dac36afa.png)
![4865f1f9bdc5ee4ae0543f4fc160ce9f.png](https://img-blog.csdnimg.cn/img_convert/4865f1f9bdc5ee4ae0543f4fc160ce9f.png)

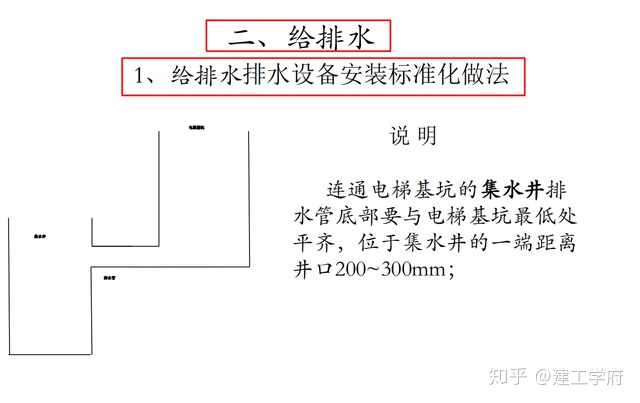

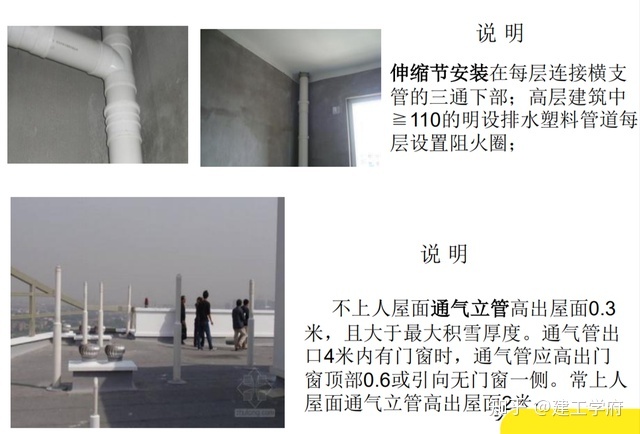

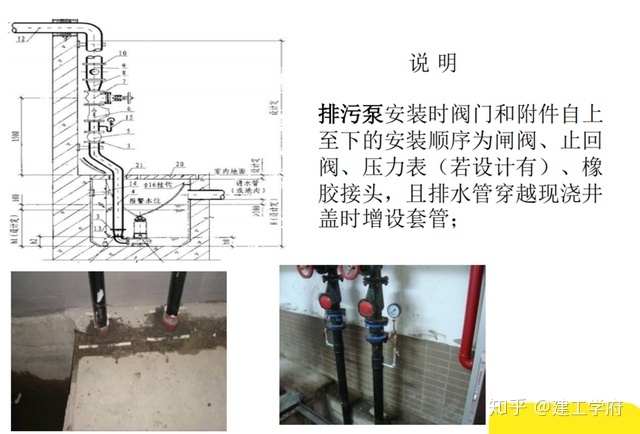

给排水排水设备安装(标准化做法)
(说明)连通电梯基坑的集水井排水管底部要与电梯基坑最低处平齐,位于集水井的一端距离井口200~ 300mm;
![db89fb57f4aaae8238087eb3b0b5b2e2.png](https://img-blog.csdnimg.cn/img_convert/db89fb57f4aaae8238087eb3b0b5b2e2.png)
![569f48fa6def8e26c9c5412884e03bc3.png](https://img-blog.csdnimg.cn/img_convert/569f48fa6def8e26c9c5412884e03bc3.png)
![d351922fe451de22f3aea5f9da90b192.png](https://img-blog.csdnimg.cn/img_convert/d351922fe451de22f3aea5f9da90b192.png)
这份机电安装工程施工图集以机电安装工程中细部节点的做法为重点进行编写,旨在突出现有国家规范、标准中未表述或表述不清楚的典型做法。还是中建编制的,内容严谨,可操作性很强。
