技术制图 图纸幅面和格式

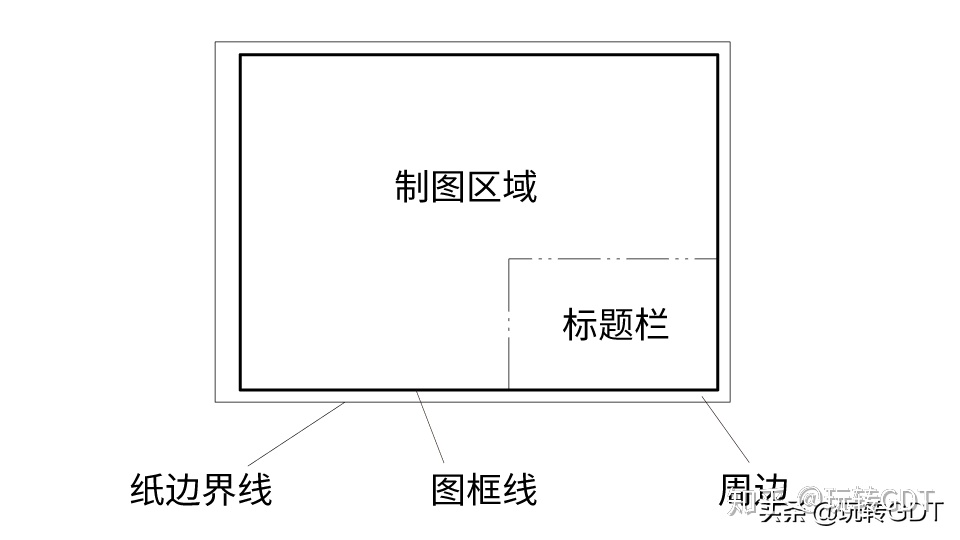

完整的图纸包括制图幅面、标题栏、边界和图框。

1图纸幅面尺寸及其公差

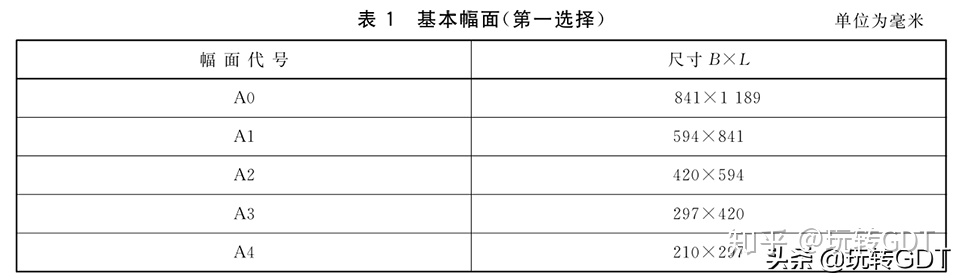

图纸的幅画尺寸是指是指图纸的宽度与长度，绘制技术图样时，应优先采用基本幅面尺寸，见表1。图幅代号为A0、A1、A2、A3和A4+5种，必要时可按规定加长幅面，如图1。

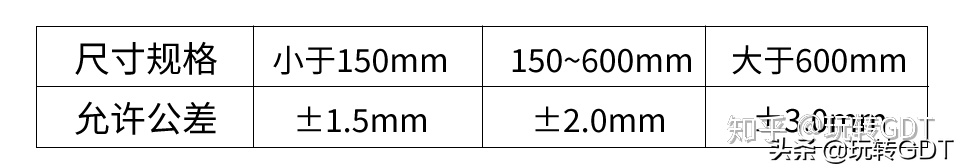

图纸幅面的尺寸公差则按标准GB/T 148（ISO 216）中的规定，见下表。

2图框格式

图纸上必须用粗实线画出图框，图样绘制在图框内部。图框格式分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。

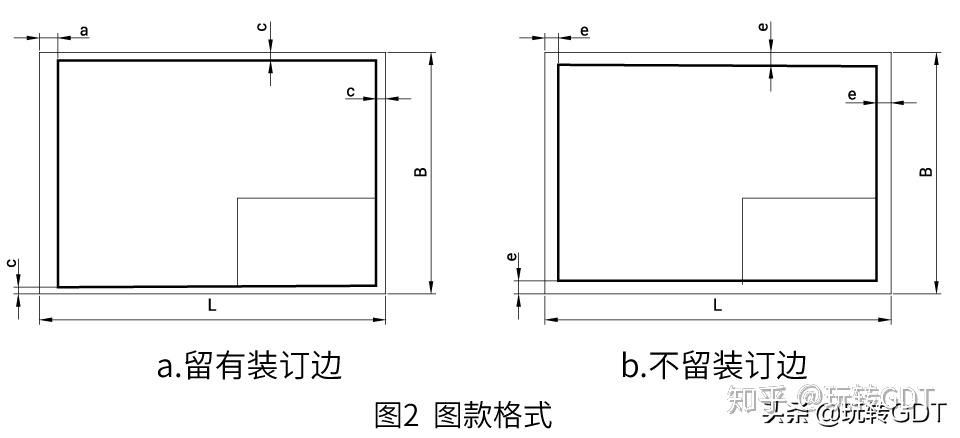

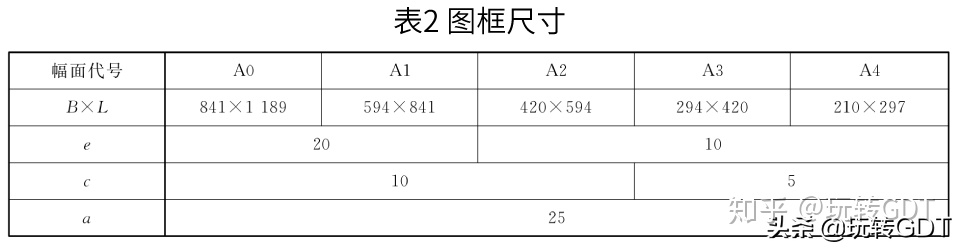

2.1留有装订边的图纸，其图框格式如图2-a，尺寸见表2。

2.2不留装订边的图纸，其图框格式如图2-b，尺寸见表2。

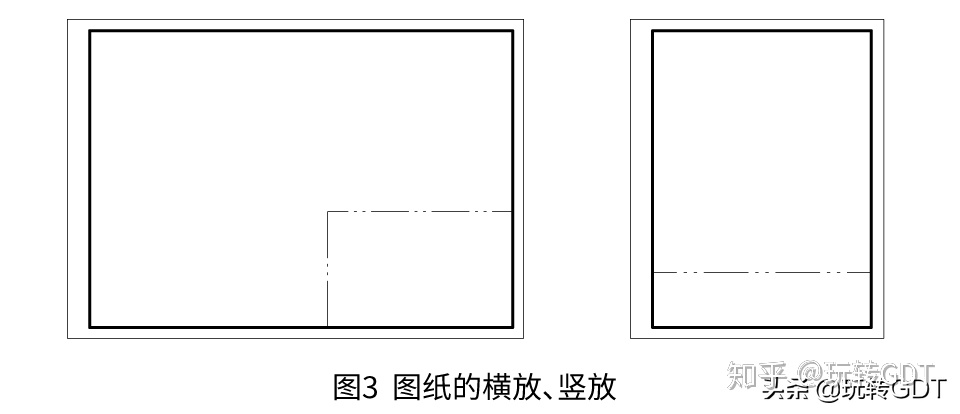

此外，图纸可以横放或者竖放，如下图。

参考标准：ISO 5457：1999；GB/T 14689-2008
