螺旋桨设计软件_CAESES 螺旋桨PFF功能介绍

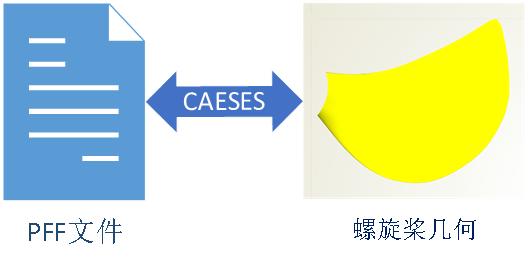

对于螺旋桨几何数据的交换，CAESES提供了一种名为PFF的数据格式，通过PFF格式可以导入和导出螺旋桨文件。PFF格式已被船舶和螺旋桨设计公司以及船级社广泛使用。

下面后简单介绍PFF功能，例如如何生成用户自定义的可被读入CAESES自己的PFF文件。需要注意的是目前我们只支持特定的PFF版本的部分内容，一些在CAESES中没有实际几何意义的参数可能会被忽略。如果您使用其他PFF版本，或者需要考虑更多属性，可以告知我们，同时我们同样支持该功能的定制开发。另外，您也可以编写features自定义导入/导出功能。

PFF格式简介

PFF格式大体分成两部分，标题部分与剖面数据部分。

● 标题组成部分

在标题部分，有一些有关螺旋桨名称和文件相应信息，某些注释信息可以被忽略。

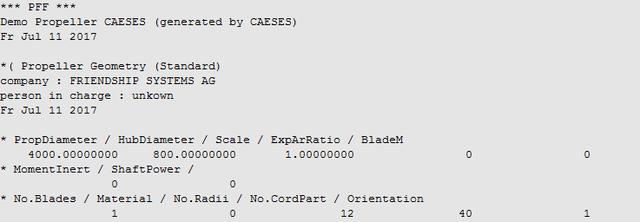

首先是螺旋桨信息：从上图可以看到，可以找到螺旋桨和轮毂直径，比例因子，面积比和叶片质量。之后部分包含有关力矩和轴功率的一些常规信息。需要注意的是CAESES 忽略在当前版本的面积比，叶片质量，
