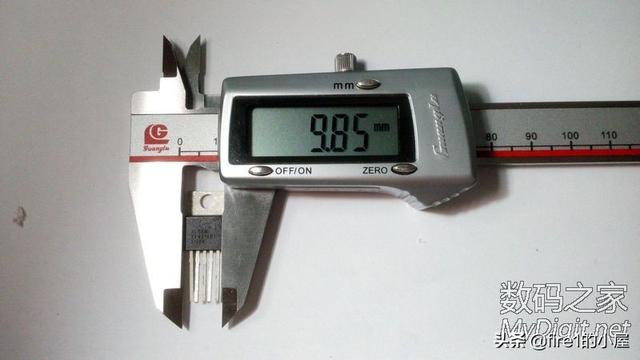

用游标卡尺也不是为了什么精细活,主要为了画电路板量量外壳尺寸的,有些地方直尺量起来确实有点不方便。不知道测量精度比起常规的游标卡尺有什么区别,读数比较方便就选了数显的。
![efe4726f8c6e2dba9dba0cd9636563a6.png](https://img-blog.csdnimg.cn/img_convert/efe4726f8c6e2dba9dba0cd9636563a6.png)
品牌广陆的,具体型号忘了,最大测量长度150mm,实际大概155mm,分辨率0.01mm
![372e1d30e50184a817815fc835745b93.png](https://img-blog.csdnimg.cn/img_convert/372e1d30e50184a817815fc835745b93.png)

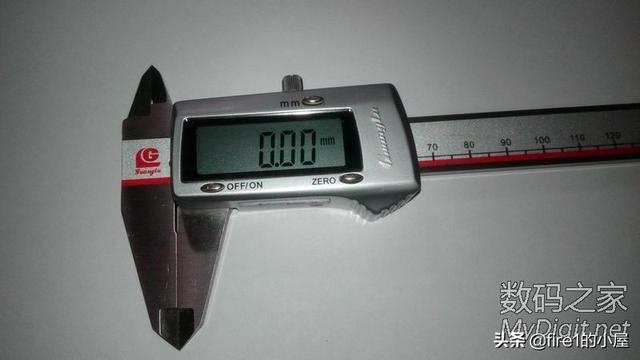

开机之后自动归零,不管实际在不在零位,开机都是从0开始,可以借助“ZERO”按键归零
![daac0d635213d361478f410280051544.png](https://img-blog.csdnimg.cn/img_convert/daac0d635213d361478f410280051544.png)
液晶屏上方的“mm”按键可以进行单位切换,毫米和英寸
![98cc889382085708092338f9e3162eba.png](https://img-blog.csdnimg.cn/img_convert/98cc889382085708092338f9e3162eba.png)
单节CR2032供电,其他型号还有1.55v纽扣供电的,2032的电池也比较常用,容量也大一些,就选了这个
![9f97c7984e14aad96a2e9e87fb007e3e.png](https://img-blog.csdnimg.cn/img_convert/9f97c7984e14aad96a2e9e87fb007e3e.png)

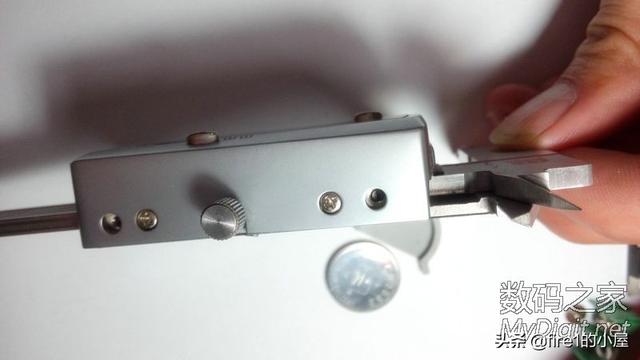

上方的旋钮是锁止旋钮,方便测量后固定读数
![0fb2621aeb8279877ca39b399a367108.png](https://img-blog.csdnimg.cn/img_convert/0fb2621aeb8279877ca39b399a367108.png)

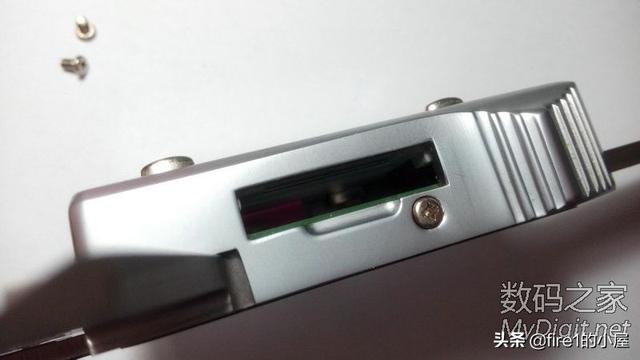

开始拆解,上壳周围一圈总共三个螺丝,全部拆下就可以把壳子拿下来,没有卡扣
![5f9e3be961588fe5b42fb11b5cafafce.png](https://img-blog.csdnimg.cn/img_convert/5f9e3be961588fe5b42fb11b5cafafce.png)

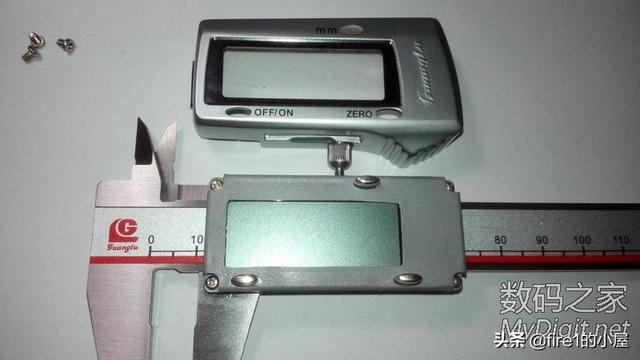

上壳拿下来之后可以看到液晶屏和按键,屏幕壳子上还有四个螺丝
![98b84f29490d09ae06ca0eab98ec673c.png](https://img-blog.csdnimg.cn/img_convert/98b84f29490d09ae06ca0eab98ec673c.png)

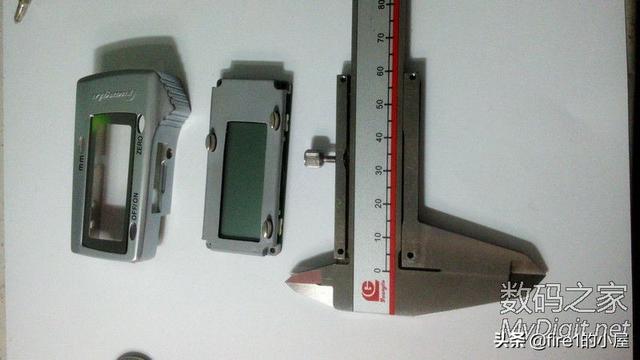

整体可分为三部分,外壳、显示和数据处理部分和卡尺本体
![acab4037c0a6c7843a34299bc7915995.png](https://img-blog.csdnimg.cn/img_convert/acab4037c0a6c7843a34299bc7915995.png)

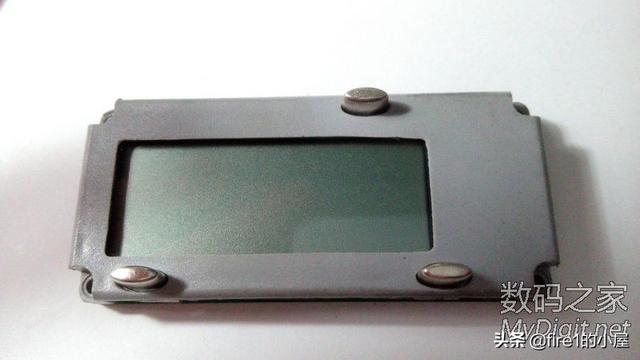

液晶显示部分特写
![1cf648ef6db352f2755c0698ac766ed6.png](https://img-blog.csdnimg.cn/img_convert/1cf648ef6db352f2755c0698ac766ed6.png)

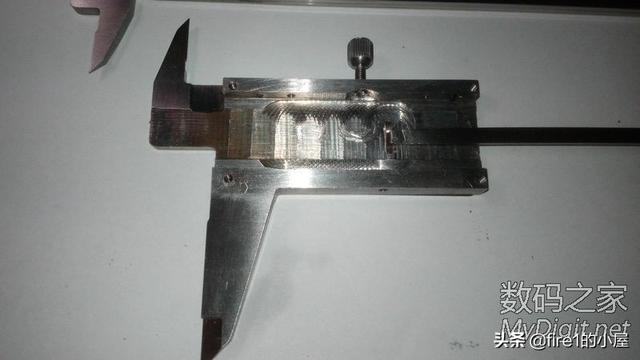

后壳部分,有明显的CNC加工痕迹
![5a8ef2cfb3c2185c69434b2946262ca2.png](https://img-blog.csdnimg.cn/img_convert/5a8ef2cfb3c2185c69434b2946262ca2.png)
四个螺丝拆掉之后下面是液晶屏和电路板,屏幕上面的壳子是塑料的,最外面的壳子,还有这三个按键都是金属的
![745e927d9c2e749ca7f72323000342c0.png](https://img-blog.csdnimg.cn/img_convert/745e927d9c2e749ca7f72323000342c0.png)

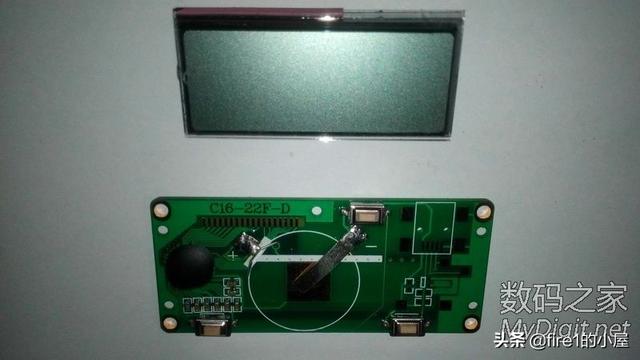

液晶屏通过导电橡胶与主板相连,没有背光
![5ea923948cd3bab71d87d107aa1d52c0.png](https://img-blog.csdnimg.cn/img_convert/5ea923948cd3bab71d87d107aa1d52c0.png)

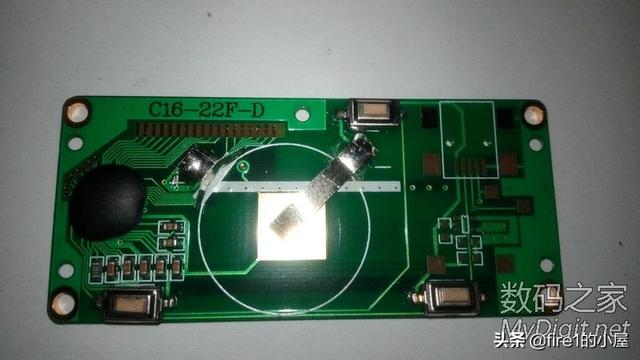

电路板正面,右边有一块USB接口的位置和部分元件没有焊接,有可能为其他型号预留了通信等功能
![524ec697da1f9d321e63f57d2a665ddd.png](https://img-blog.csdnimg.cn/img_convert/524ec697da1f9d321e63f57d2a665ddd.png)

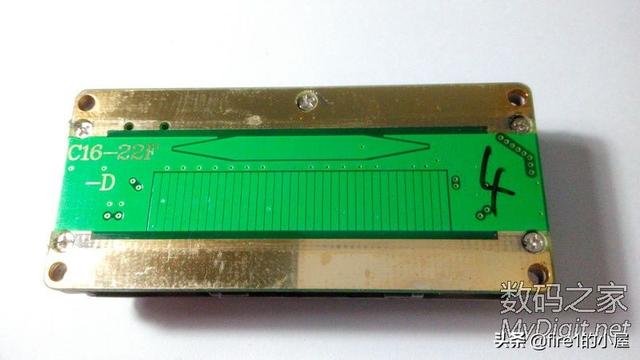

电路板反面,上面菱形的区域和下面类似光栅的条是测量的感应点
![c095349f1019012fd3c95d2a715b64df.png](https://img-blog.csdnimg.cn/img_convert/c095349f1019012fd3c95d2a715b64df.png)
简单原理分析:数字的游标卡尺是利用了容栅传感器,下面标刻度的那一条也是传感器的一部分,那个叫做定栅,里面定距分布了一些介质;上面电路板是动栅,测量时随着动栅的移动,动定栅之间的电容量就会按照一定的规律变化。电路会在动栅中通入一定频率和波形的交流信号,然后通过其他的动栅返回交流信号,这个交流电压信号就会反映出来相对的位移,通过电路相关计算得出对应的测量值。
因为只需要测量出相对位移显示出来就可以,所以从任何位置都可以作为零点,只要不超过主板设计显示的最大值,下面的定栅延长,就可以测量更大的值150mm、300mm等规格的卡尺,电路也不需要更改。
