计算总长插件_刨槽折弯计算公式！

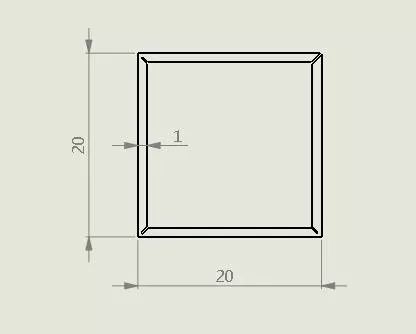

如图所示，现在要采用刨槽，折弯一根20×20的方管，板厚为1mm，

刨槽剩余料厚a与客户对折弯后的直角圆弧大小有关，也和料厚t的大小有关一般来说，料厚小于等于1mm时，a=0.4mm，料厚大于1mm时，a=t/2.

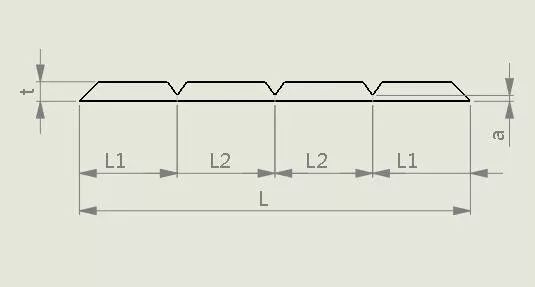

图示实例的L=2×(L1+L2)=2x((边长-1xa-0.2)+(边长-2xa))

=2x((20-1×0.4-0.2)+(20-2×0.4))=77.2mm

注：L1有一端是刨断了，不管料厚多少，都是扣除0.2mm

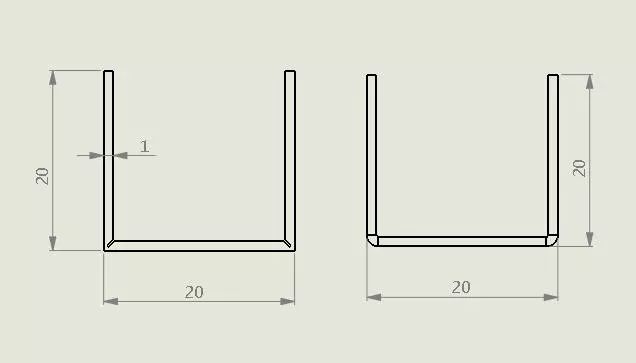

下面通过开槽折弯和不开槽折弯来对比一下计算折弯展开的不同：

对于开槽折弯，计算总长的方法为：

L=20-0.4+20-2X0.4+20-0.4=58.4

对于不开槽折弯，计算总长的方法为：

·L=(20-1xt+k)+(20-2xt+2xk)+(20-1xt+1xk)=(20-1+0.2)+(20-2+2×0.2)+(20-1+0.2)=56.8mm

·t为料厚，k是系数，k的大小和料厚有关，一般在0.2-0.25之间，，料越厚，K值越大。本例k选0.2.

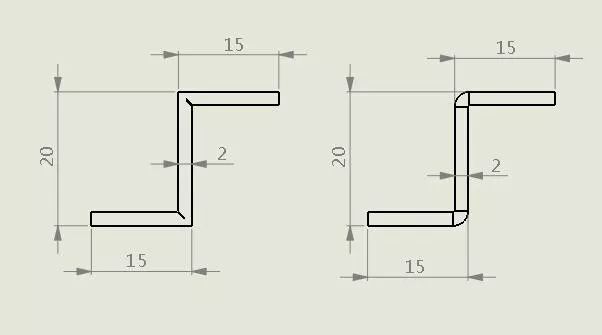

下面结合一个Z型的开槽和不开槽计算折弯展开长度：

对于2mm的板，刨槽剩余料厚a取t/2=1mm，(如果客户要求直接圆弧要小一些，a值就要选小于1mm)所以展开长度：

L=15-1+20-2x1+15-1=46mm

对于2mm厚的板，不刨槽折弯，系数k选0.25，所以展开长度：

L=(15-2+0.25)+(20-2×2+2×0.25)+(15-2+0.25)=43mm

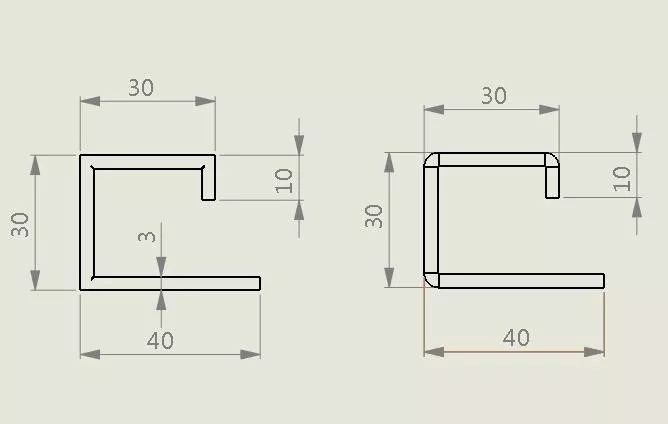

下面结合一个多折弯工件开槽和不开槽示例来介绍计算方法：

对于3mm厚的板，假定客户要求直角的圆弧要小，这时剩余料厚选0.5mm，展开长度L=(40-0.5)+(30-2×0.5)+(30-2×0.5)+(10-0.5)=107mm；

对于3mm厚的板，系数k选0.25，所以展开长度：

L=(40-3+0.25)+(30-6+2×0.25)+(30-6+2×0.25)+(10-3+0.25)=93.5mm

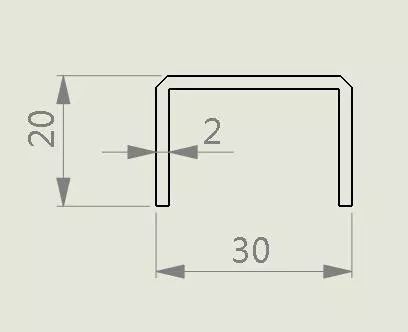

下面通过一个刨槽后反向折弯的例子介绍计算展开的方法：

对于如图所示的刨槽后反折弯

计算展开的长度为

L=(20-2+0.2)+(30-2×2+2×0.2)+(20-2+0.2)=62.8mm
