1三角柱形迷你PC

PC是现在公认不可替代的生产力工具,同时也在相当程度上继承着一些家庭娱乐功能中心的地位,然而在智能手机的冲击下,家庭电子去中心化趋势越来越明显,传统的商用办公领域也逐渐出现了PC份额被蚕食的现象。对此,主要PC厂商都有着莫大的压力,毕竟电子科技领域成王败寇只在一念之间,其兴也勃焉,其亡也忽焉。

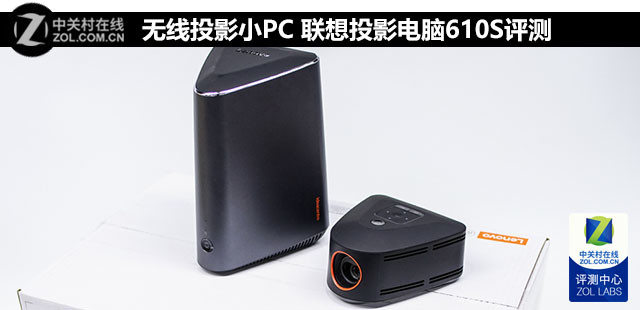

无线投影小PC 联想投影电脑610S评测

作为全球数得上的PC顶级制造商,联想几乎在所有大家能够想到的PC类型上都有自己的思考。一方面,过多的产品线确实有分散厂商和消费者精力之虞;另一方面,联想锐意进取的态度总会在一些产品类型上获得成功,或者至少推陈出新,对行业产生积极的促进作用。我们今天要评测的产品就是联想最新“脑洞”产物之一,联想投影电脑610S,他最大的特点就是自带了一台分体式无线连接投影仪。


无线投影小PC 联想投影电脑610S评测

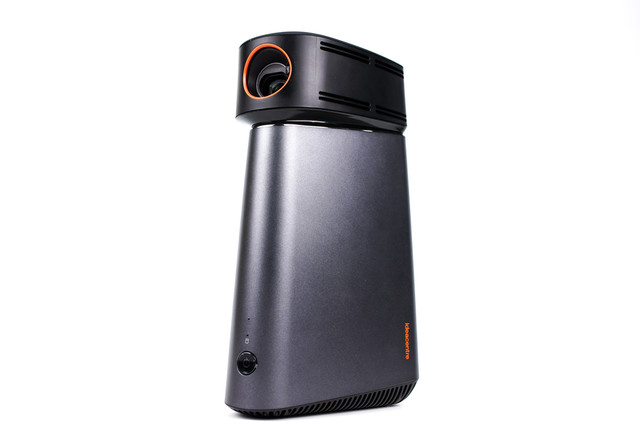

这款迷你PC采用截面和剖面均为三角形的棱柱造型,体积非常小巧,只有2.2L,总高277mm,其中投影仪高77mm,主机高200mm,重量也不大,被控制在1.8kg的优秀水平,单纯考虑本体已经是非常成功的小电脑了。加上深色配色的细腻涂层,联想投影电脑610S 610S无论是放到办公室还是展台,肯定都是路人回头率颇高的明星产品。

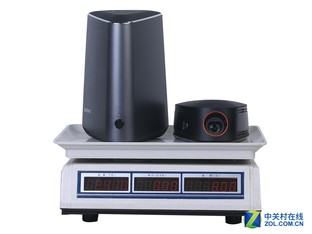

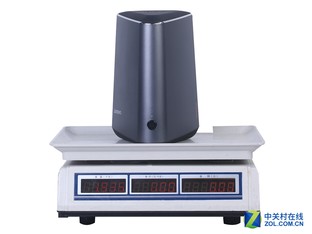

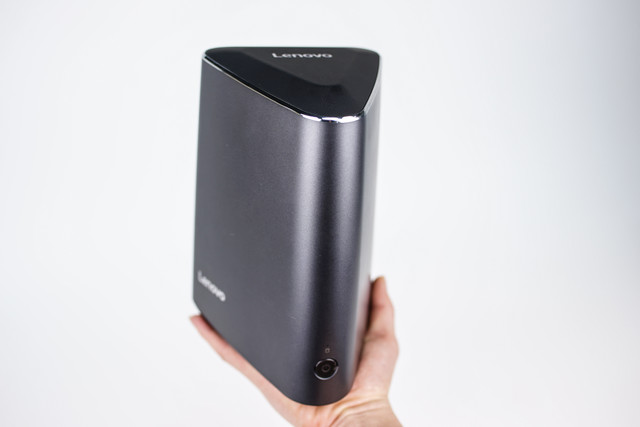

联想投影电脑610S重量控制出色(点击可看大图)


无线投影小PC 联想投影电脑610S 评测

由于有着小巧的造型和无线投影的功能,联想投影电脑610S 610S实际上针对两类用户群设计。

其一:对庞大台式机感到厌烦,渴求在有限空间内获得最大显示面积,对有线操控设备感到厌烦的新一代家庭用户。他们对生活品质要求很高,无法容忍乱丢丢的线材横亘在PC和显示设备之间,也不希望大号的电脑主机破坏家中智能生态系统和谐的外观。


无线投影小PC 联想投影电脑610S 评测

其二:需要点到点移动办公的商用用户,他们主要光顾的场所都配有随时可以连接的显示器抑或投影幕布。他们并不需要在旅程中重度办公,但对数据和工作习惯有着安全和私密性的要求,到达特定场所却要求可以立即办公。他们需要笔记本的便携,却不需要累赘的显示器。


无线投影小PC 联想投影电脑610S 评测

联想投影电脑610S 610S采用第六代酷睿桌面处理器和NVIDIA GTX750Ti独立显卡,最高支持8GB DDR4 内存,搭配128GB 固态硬盘和2TB 机械硬盘,在硬件配置上完全可以应付这两类用户的需要。

2无线投影功能体验

无线投影功能体验

除了基础设计上的优秀,作为产品最大特点所在,联想投影电脑610S搭载的无线投影仪不但体积小巧,而且素质不错,为这台迷你主机创造了独特的价值——既可以作为家庭影院的核心,也能充当移动会议中心。

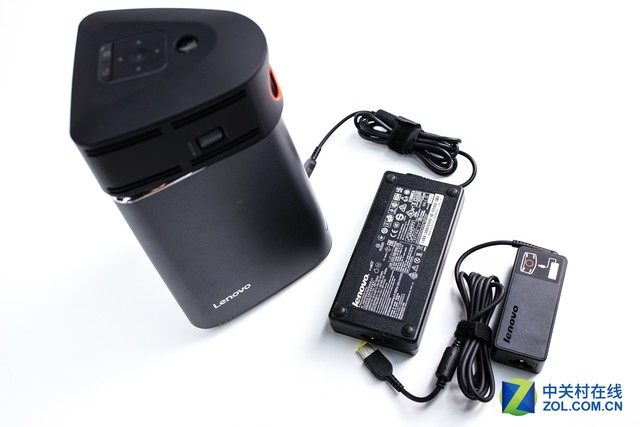

各有一个电源适配器

这款投影仪既可以直接垂直放置在主机顶部(拆开主机顶部保护盖),也可以单独分离,通过螺纹与独立云台脚架连接。当直接与主机一同放置时,投影仪无需外接供电,无论是否与主机摆在一起,这款投影仪都有无线和HDMI双重连接方式可供选择,其无线连接简便易行,可用距离很是可观。

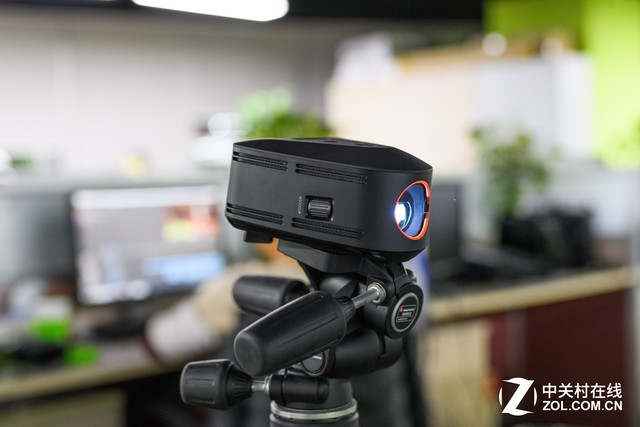

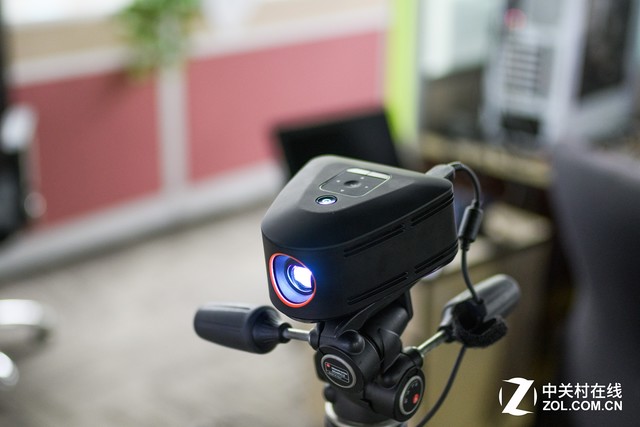

投影仪特写

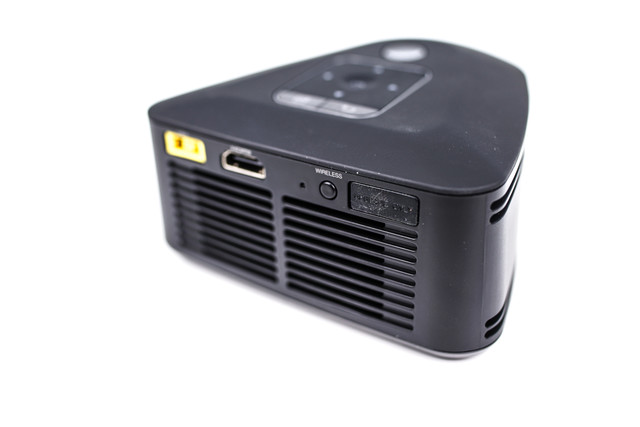

侧面有手动对焦旋钮

这款无线投影仪的技术来自于大名鼎鼎的德州仪器,其投影比为1.07,采用WIHD 60HZ高频段无线传输视频,抗干扰能力很强。其具体参数如上表所示,220流明的亮度水平可以满足一般需要,手动对焦方式也相对简明易用,在2.4米距离上,投影尺寸可达100英寸。

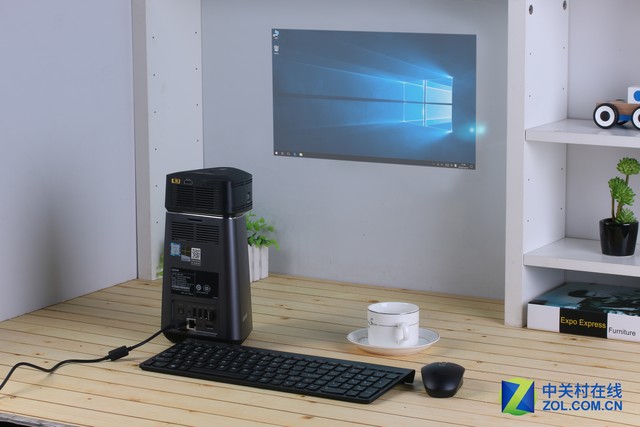

室内投影效果 左下角为27寸显示器对比


室内效果


无线键鼠 如虎添翼

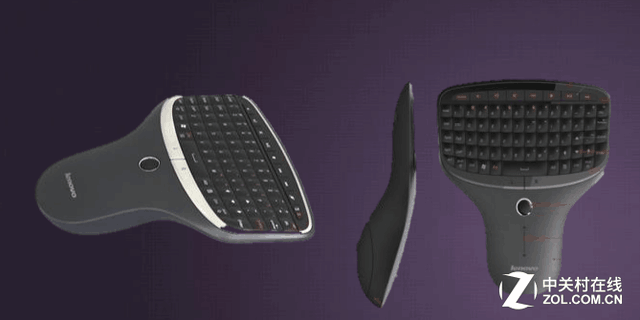

掌中宝可选配件

当然,这种迷你PC一般都会搭载无线键鼠, 联想投影电脑610S的无线投影功能强化了这种需要,主机自备了联想无线键鼠,小巧易用,更有无线掌中宝——“小锅铲”这样的可选配件(替代键鼠的多媒体无线综合控制器)。

3丰富接口散热测试

丰富接口散热测试

麻雀虽小,五脏俱全, 联想投影电脑610S没有因为体积的限制损失自身的扩展能力,其后部面板搭载了多种接口——SPDIF接口、4*USB3.0、RJ45网线接口\SD读卡器、耳麦插孔一应俱全。

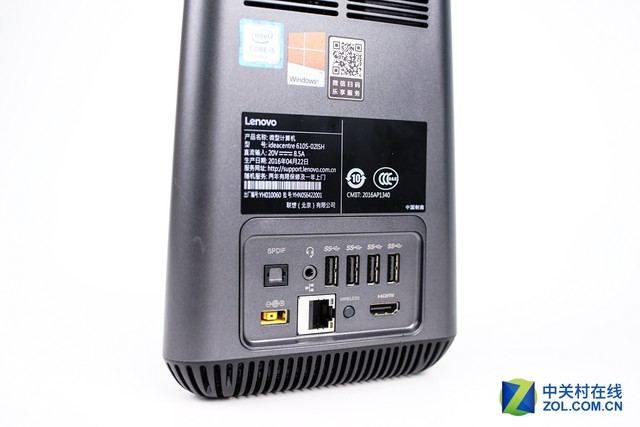

接口I/O面板

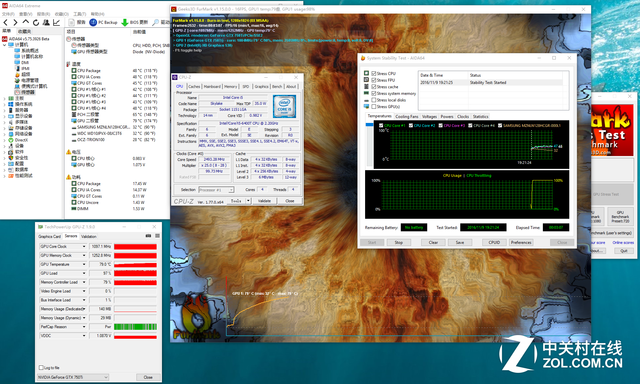

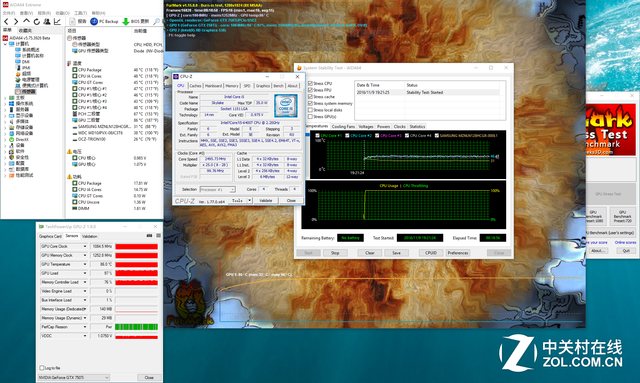

随后我们来看看这款迷你PC的散热能力究竟如何,我们依旧采用AIDA 64+ Furmark进行双拷测试,在20分钟过程中观察这款主机的温度和频率变化情况。

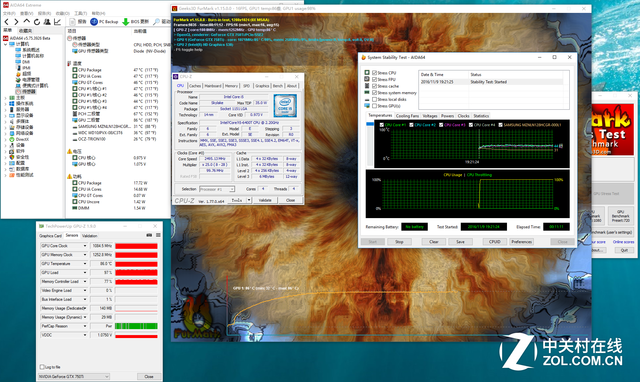

拷机测试


拷机测试


拷机测试

实际拷机结果很有意思,i5 6400T设定的功耗墙比较严苛,在拷机过程中他几乎一致维持了25倍频频率,温度倒是奇低无比,只有四十五度左右。 显卡方面GTX750TI比较老实,并没有降频,温度就是比正常公版83度阈值略高一点,大概在86度左右。

4整机配置综合性能

整机配置综合性能

联想投影电脑610S高配版采用i5 6400T处理器,另有i3 6100T/i7 6700T的型号备选。在存储方面,我们收到的高配版样机搭配了128GB固态硬盘和1TB机械硬盘,具体低配版可选二者之一。相应地,这款送测产品内存搭载单通道DDR4 8GB规格,此外还搭配了GTX750Ti 2GB GDDR5独显和802.11 A/C模块和蓝牙4.0模块。

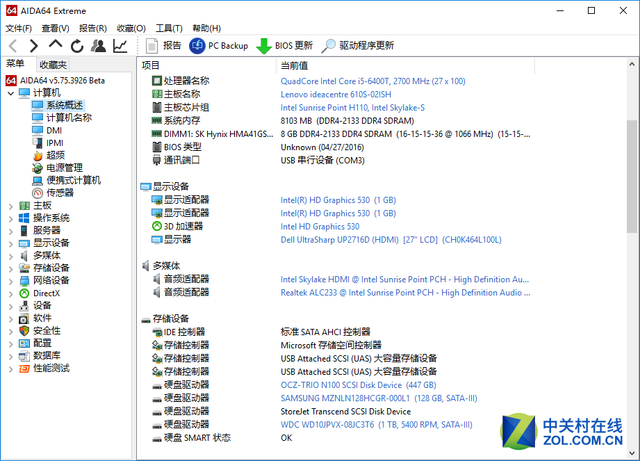

整机综合参数

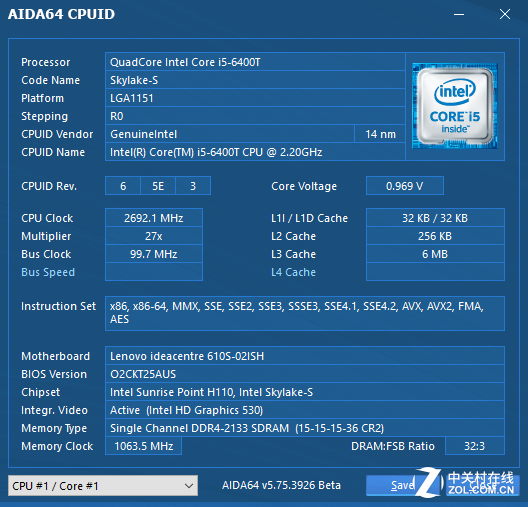

处理器参数

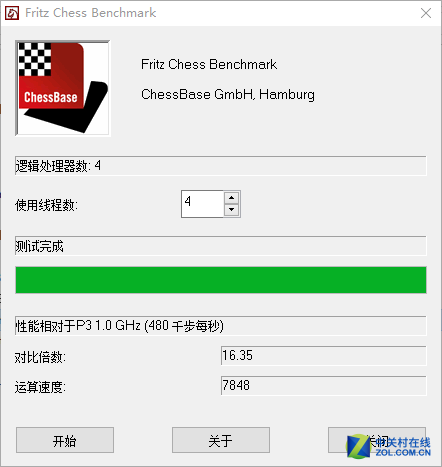

国际象棋测试 7848分

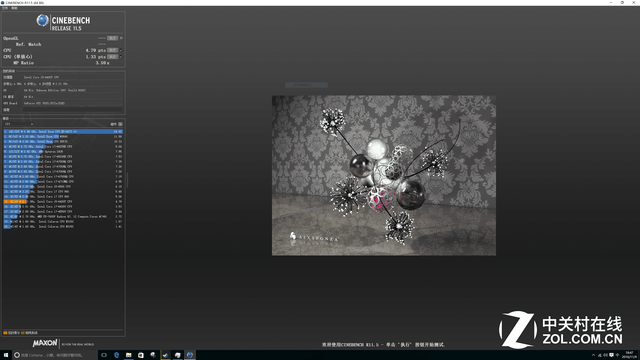

Cinebench R11.5 多核4.79pts 单核1.33pts2b045f57215581466e3f70e239a9561a.png

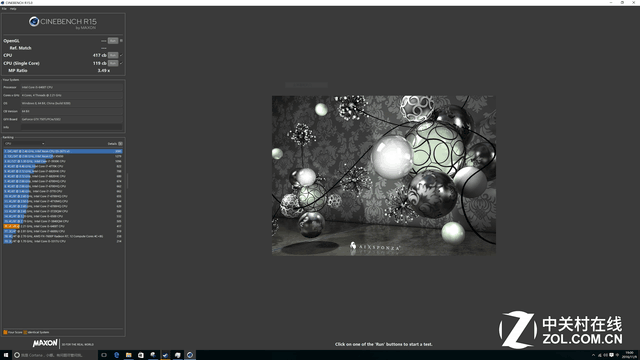

Cinebench R15 多核417CB 单核119CB

i5 6400T拥有四核心四线程,6MB三级缓存,最大倍频为28,正常办公影音绰绰有余,也有一定的游戏实力。

在固态硬盘方面, 联想投影电脑610S选取的是SATA3接口的主流三星固态硬盘,写入略低,4K随机读写达到了平均水平,对用户日常体验的提升助益良多。

5显示图形理论成绩

显示图形理论成绩

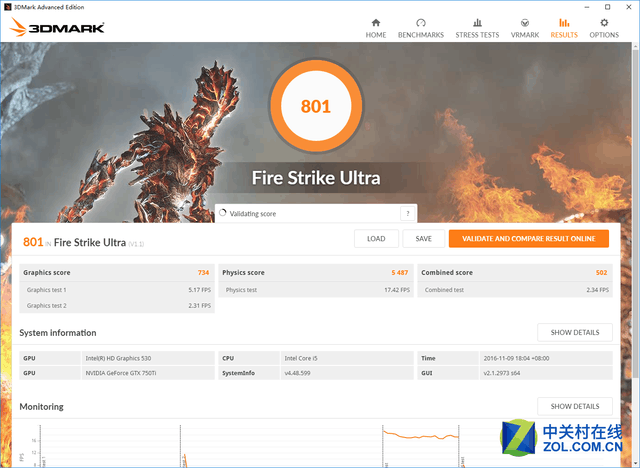

我们用3Dmark 系列著名图形测试工具来验证GTX750Ti 2GB的理论性能。3Dmark 最近更新的Time Spy Demo 专为DX12 设计,旨在反应未来两年内即将普及DX12游戏环境的图形压力情况。

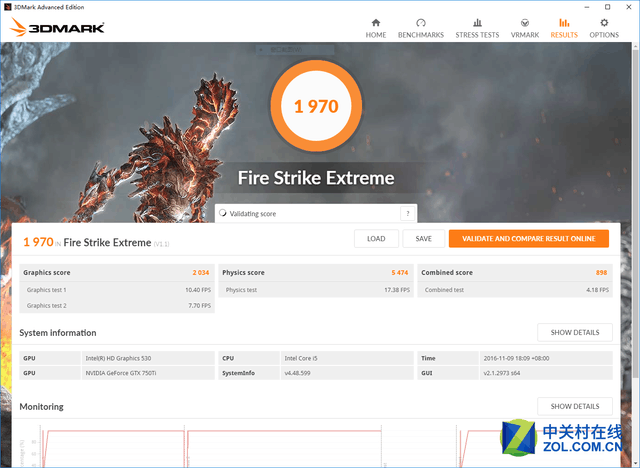

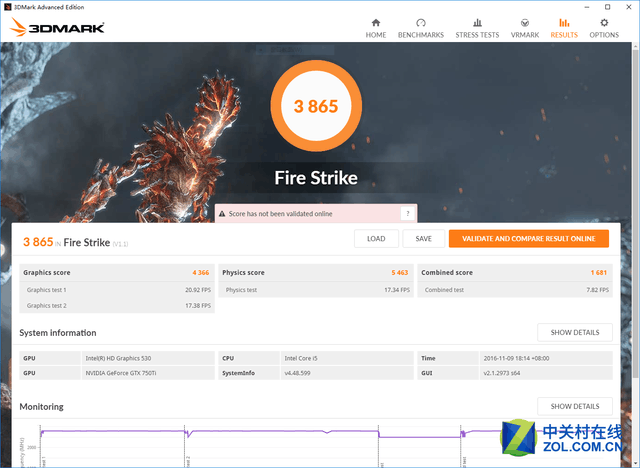

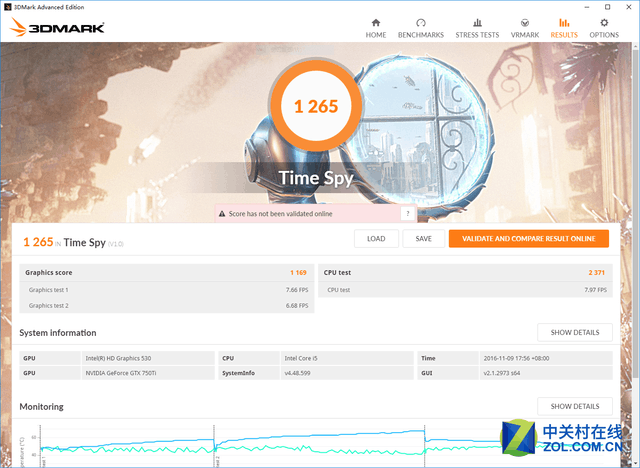

3Dmark 系列成绩


3Dmark 系列成绩


3Dmark 系列成绩


3Dmark 系列成绩

GM107核心的GTX750Ti独显虽然问世两年有余,是桌面显卡中的入门产品,但其孪生弟弟GTX960M\860M却大放异彩十分普及,证明了自己的游戏实力。联想投影电脑610S搭载的GTX750Ti性能水平发挥较好,并没有受小机箱拖累。

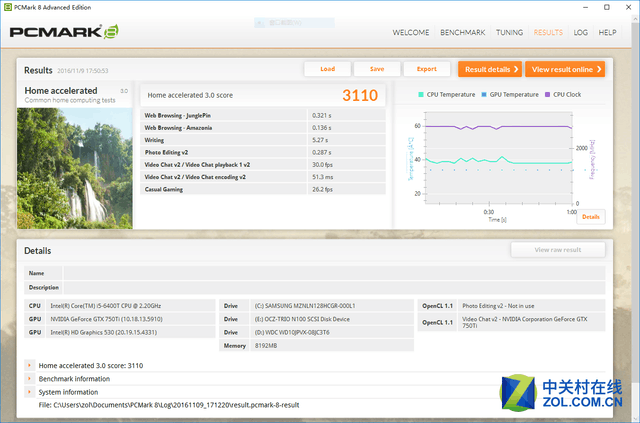

Pcmark 8成绩

接下来我们还采用了PCMark 8对产品的整体性能进行了评估,测试项目为Home accelerated,其主要包括Web浏览、文字处理、图片处理、视频处理、游戏等几个方面,贴近用户的实际应用模式,从最终3110分的成绩来看,联想投影电脑610S是一款性能非常不错的mini PC产品。
