前言

Ruckus，这是一家面向全球移动运营商、宽带服务提供商和企业用户，销售、制造各种室内和室外型“智能Wi-Fi”产品的公司。产品定位电信级，能为企业提供前所未有的性能和可靠性。本次测评的是Ruckus的中端无线接入点—9U1-R610-WW00(官网链接)，自带虚拟控制器，节省了硬件AC控制器的成本。该产品可提供快速的 802.11ac 数据传输速率(最高1900Mbps)和 Ruckus 专利型 Wi-Fi 智能技术，可支持几十个用户并保证理想的吞吐量。轻松支持每个教室容纳 30 多名学生的在线数字学习部署、可为数十台设备同时提供高清视频流服务的大学报告厅，在中等密度的场所实现了性能和价格的完美平衡。下面一起来看看它的表现

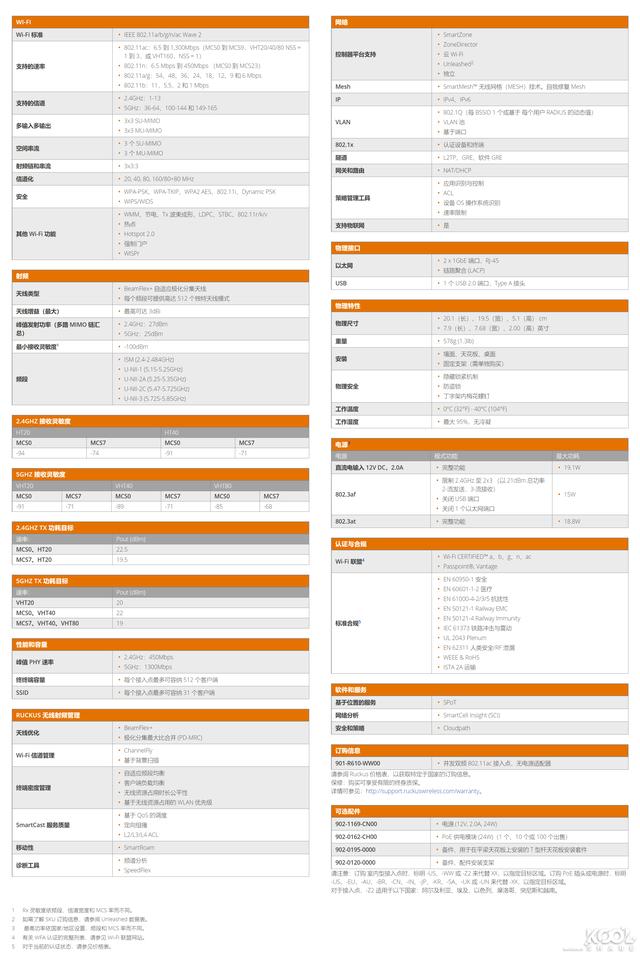

▲产品技术规格

开箱

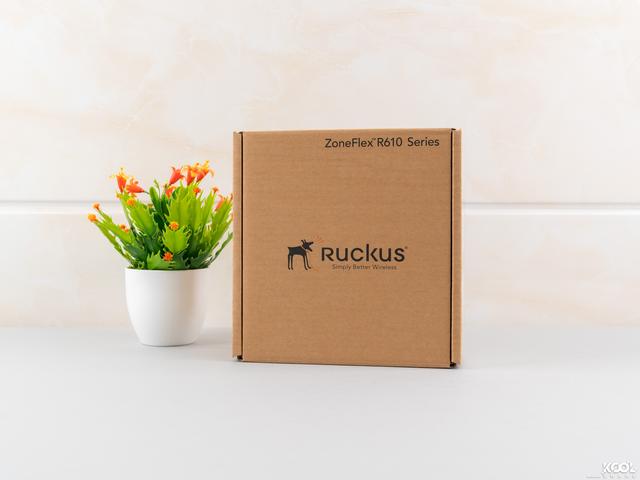

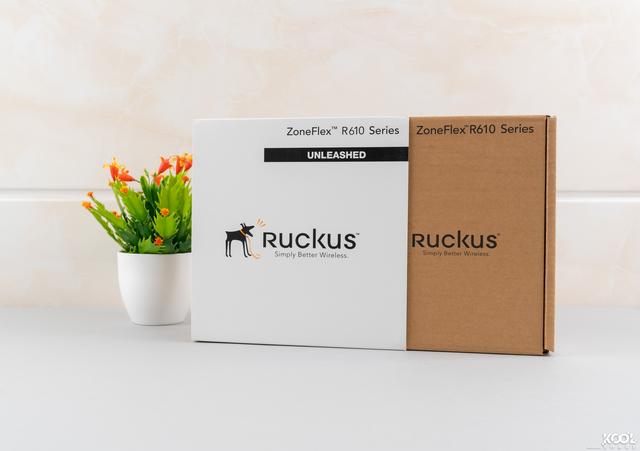

▲Ruckus R610包装盒正面。黑色的狗子让我想起了家里的柴

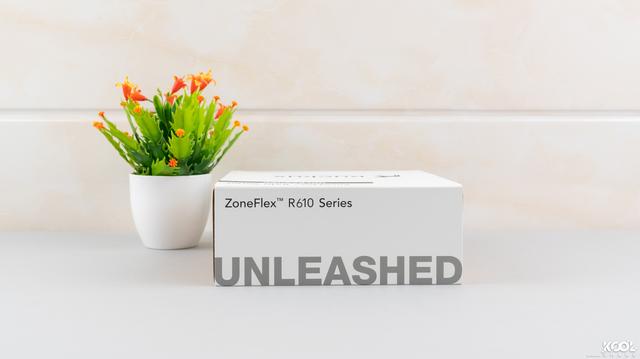

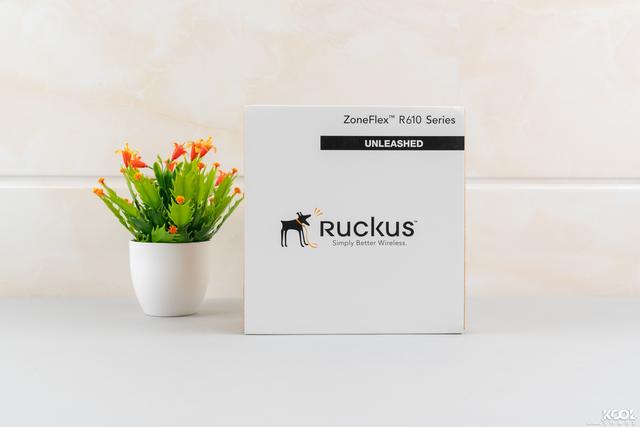

▲Unleashed表明这是一台原生带虚拟控制器的AP

▲抽出内部包装盒。工业风的包装风格挺适合电信级的产品

▲内部的包装盒为牛皮纸盒子。个人猜测普通版本采用上图所示的牛皮纸盒子包装，而Unleashed版本则在上图的牛皮纸盒子外面再套一层白色包装，并标注上Unleashed字样

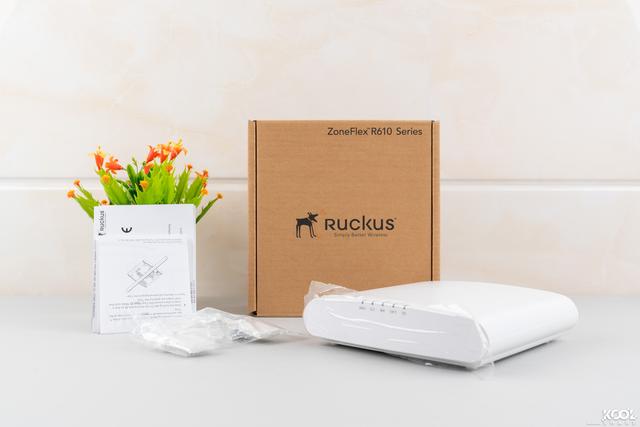

▲全家福。有说明书，安装支架以及R610一个

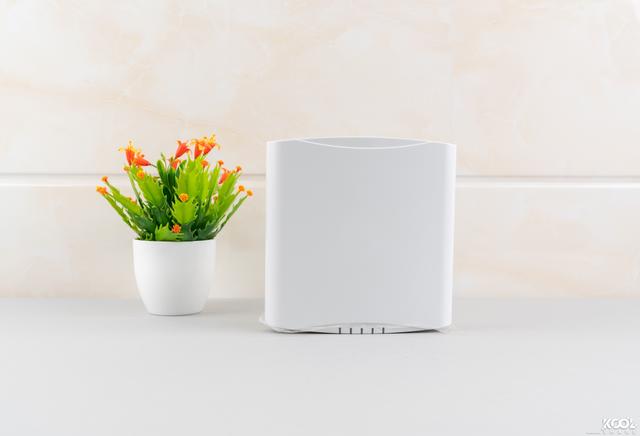

▲R610正面，有PWR(电源灯)，CTL(代表AP主次的指示灯，如果有多个AP组网，那么主AP的CTL灯会亮起，其他AP的CTL灯熄灭)，AIR，2.4G和5G指示灯

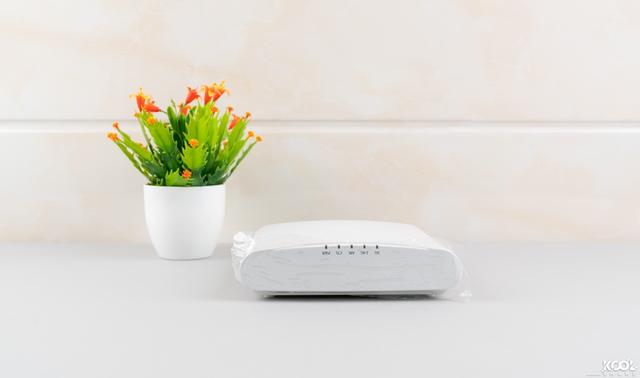

▲顶盖是一整面的塑料，壳还有点软

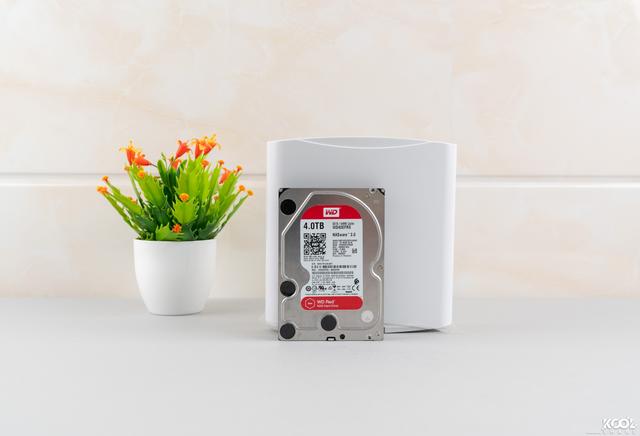

▲使用一块3.5寸硬盘来给大家看下R610的体积

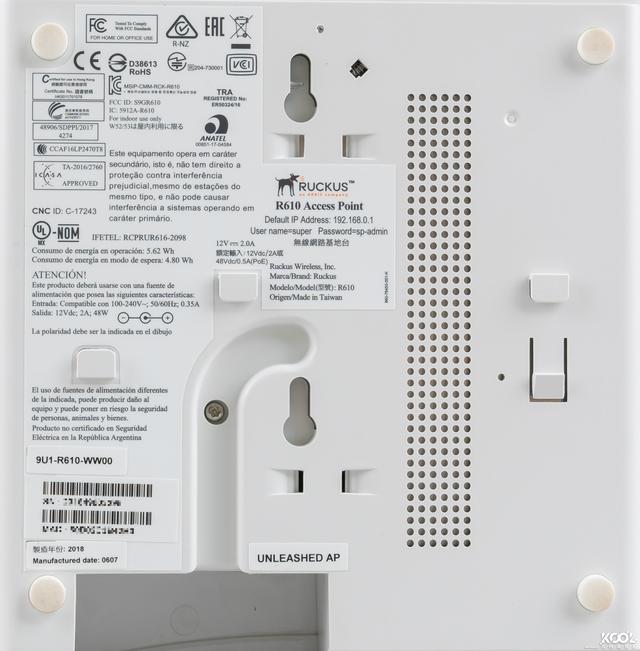

▲底部的贴纸标注了这台AP的型号—9U1-R610-WW00。另外还做了开孔，有利于热量散出

▲底部四周有橡胶脚垫，适合桌面放置使用。AP的底部还有壁挂孔和支架安装槽，适合壁挂或者吊顶安装

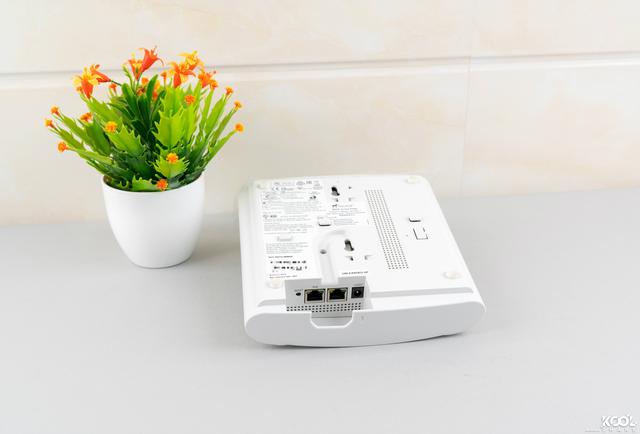

▲底部IO接口一栏。Reset按钮，支持PoE+供电的千兆LAN口，千兆LAN口，电源直流插孔。如果你需要使用电源适配器对AP进行供电的话，你只能购买弯头的插头

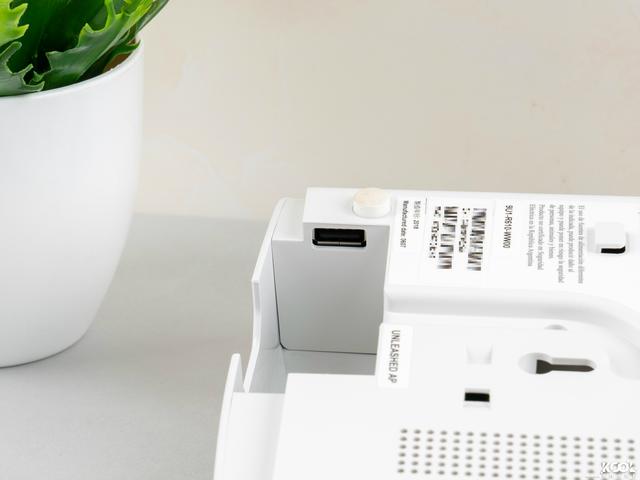

▲USB2.0接口一个

拆解

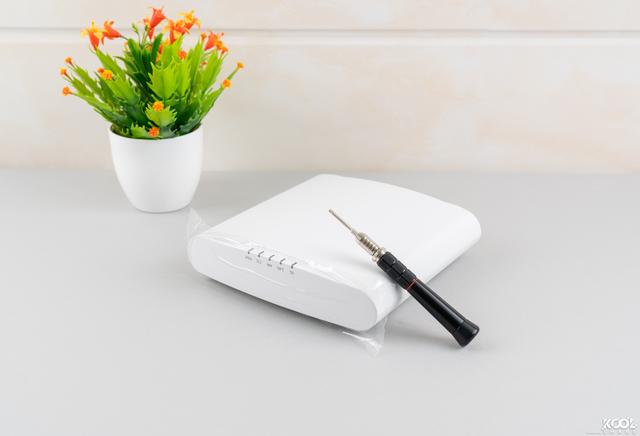

▲上拆机工具

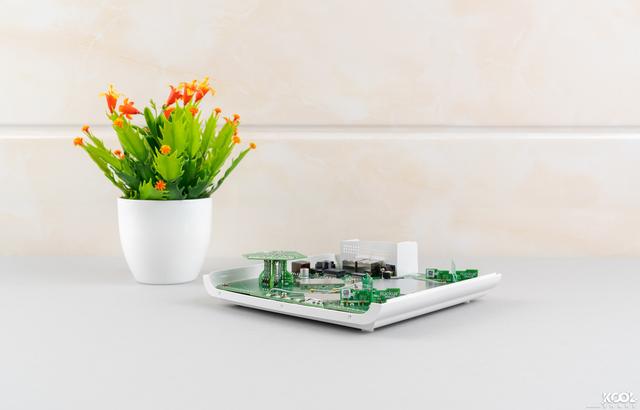

▲拆除顶盖。能看到内部的PCB主板了

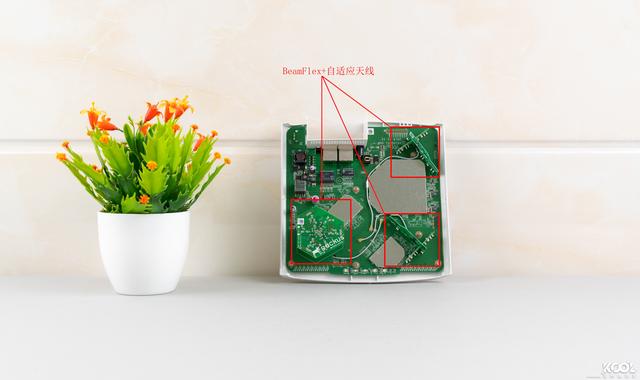

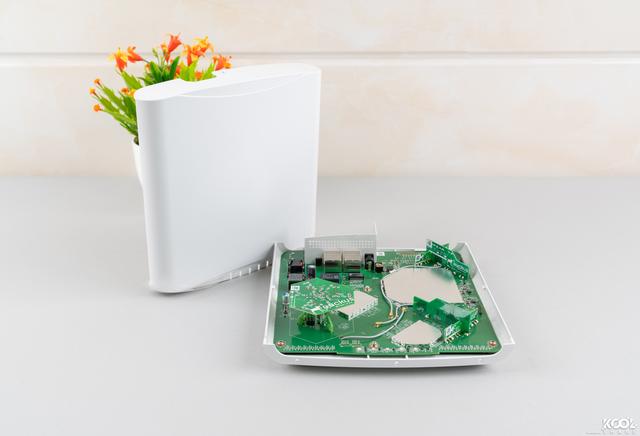

▲R610的天线较特别，我也是第一次见到这样的天线设计。这就是Ruckus宣传的BeamFlex+自适应天线

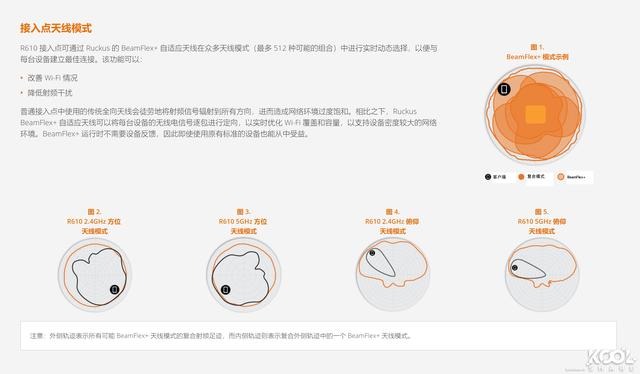

▲BeamFlex+ 自适应天线在众多天线模式(最多 512 种可能的组合)中进行实时动态选择，能有效抑制干扰并扩大覆盖区域，以便与每台设备建立最佳连接

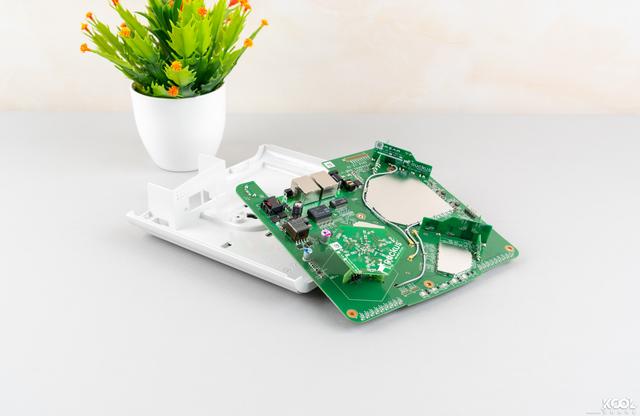

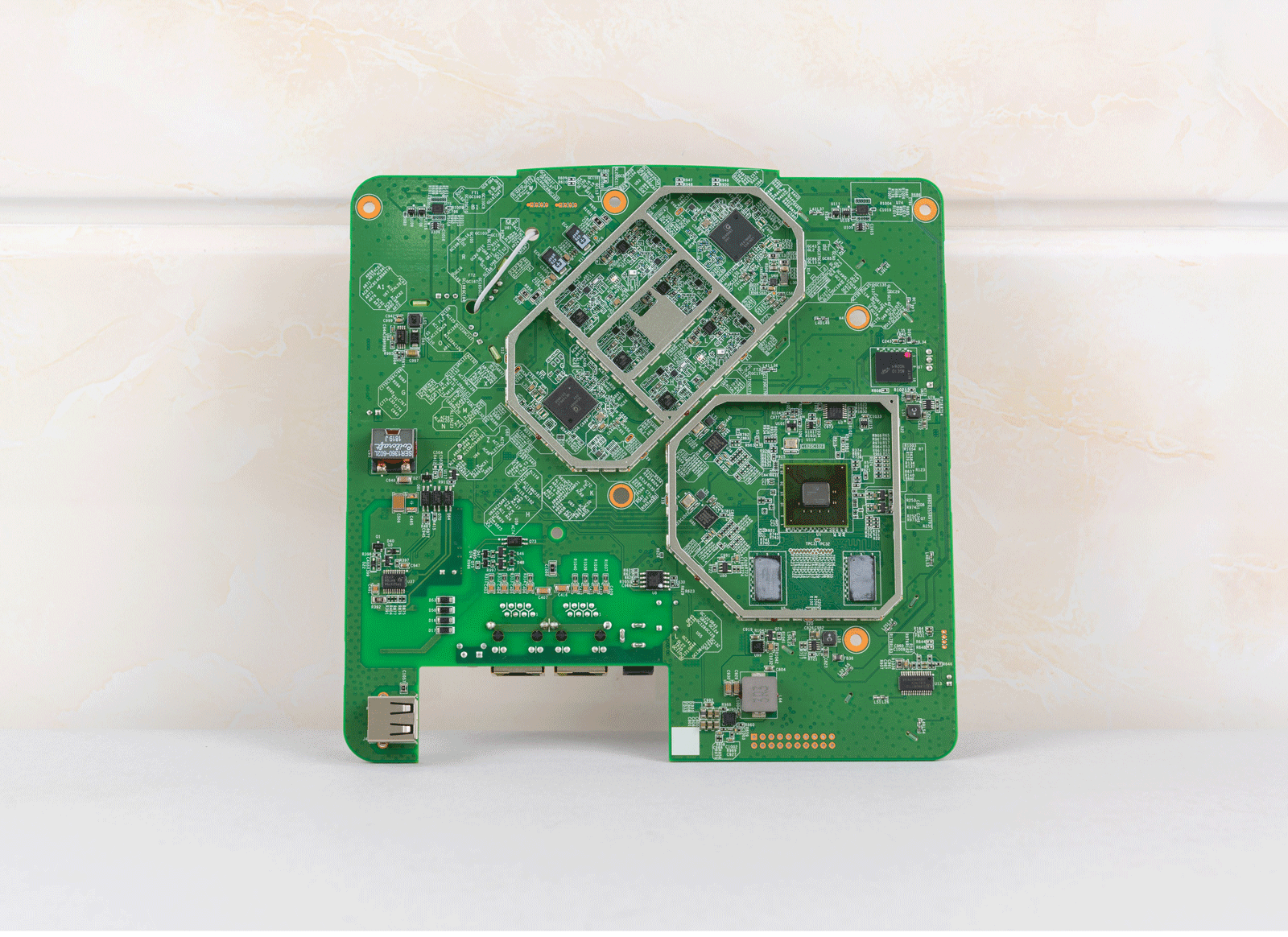

▲从底壳中拆出PCB主板

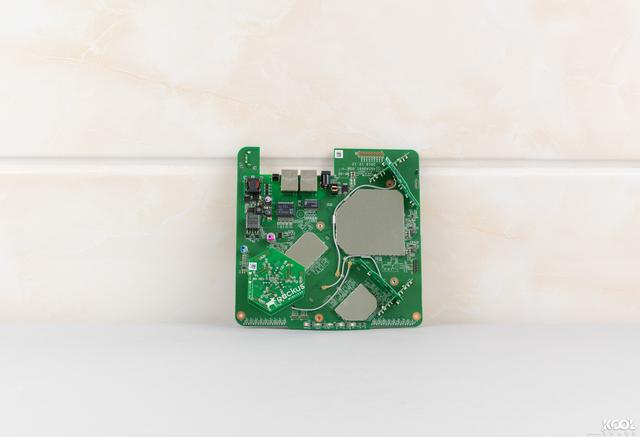

▲PCB主板正面

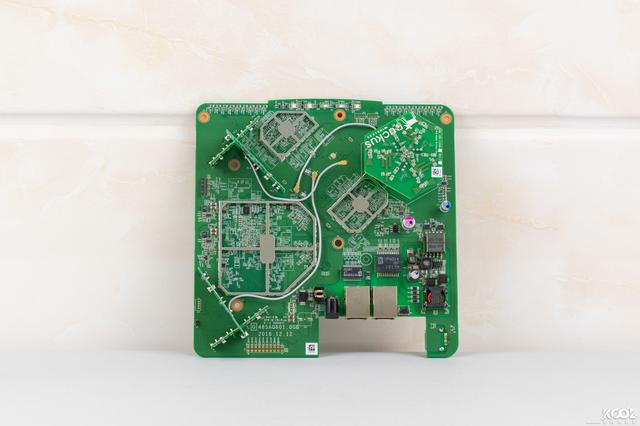

▲拆除金属屏蔽盖后，PCB主板正面一览

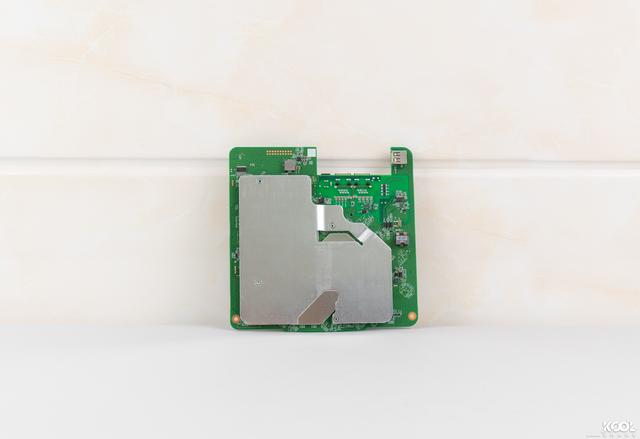

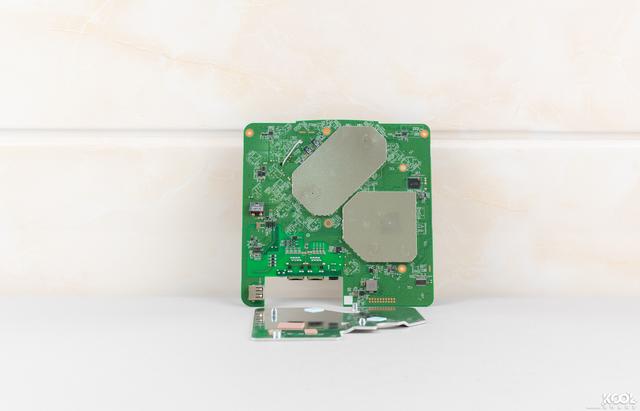

▲PCB主板背面，一整块铝制散热片几乎覆盖了整块主板

▲拆下散热片后就能看到背面的金属屏蔽盖了

▲揭掉金属屏蔽盖后就能看到内部的芯片了

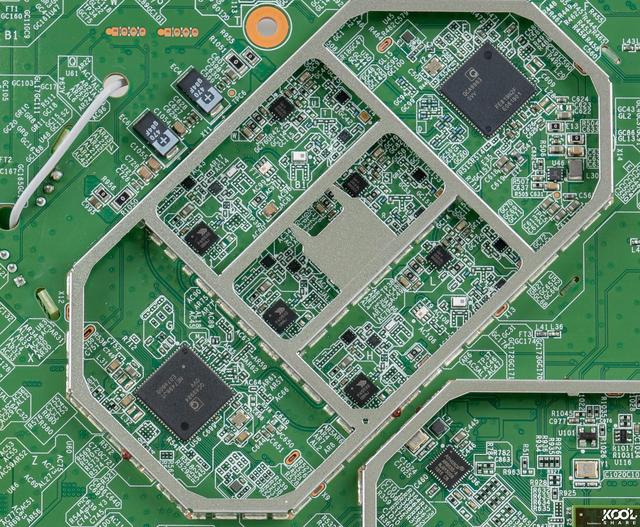

▲只要是涉及到芯片的电路部分，无论PCB的正面还是反面，都做了金属盖屏蔽

▲QCA9983，2.4G无线芯片，来自高通，支持802.11bgn，支持3x3 MIMO，最高速率为450Mbps。QCA9984，5G无线芯片，来自高通，支持802.11ac，支持3x3 MU-MIMO，最高速率为1300Mbps。无线部分都有独立的外置功放电路PA和低噪声功放接收电路LNA，能够有效提升发射功率和降低噪声干扰

▲AR8035，千兆PHY芯片，来自Atheros。两个AR8035分别给两个RJ45端口提供支持

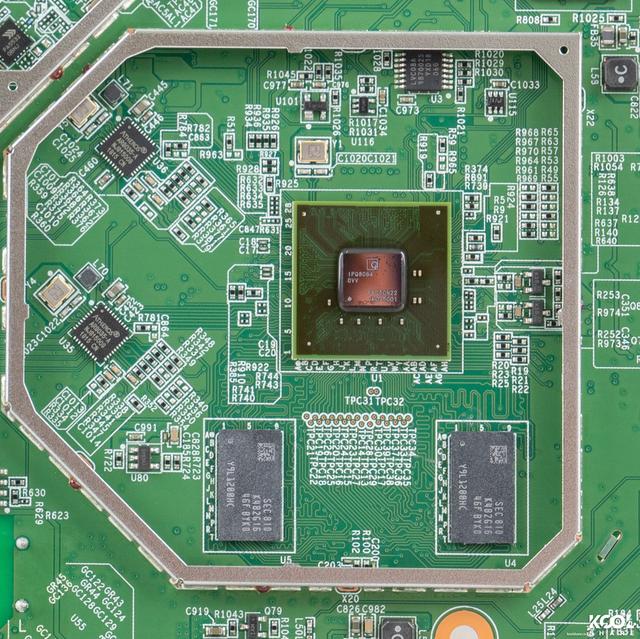

▲IPQ8064，四核CPU芯片，来自高通。集成了主频1.4GHz的双核Qualcomm Krait CPU，用于控制平面和应用。以及主频730MHz的双核网络子系统(NSS)，用于加速数据包处理。K4B2G1646F-BYK0，RAM芯片，来自三星，容量大小为256MB，一共焊了两块，总容量为512MB

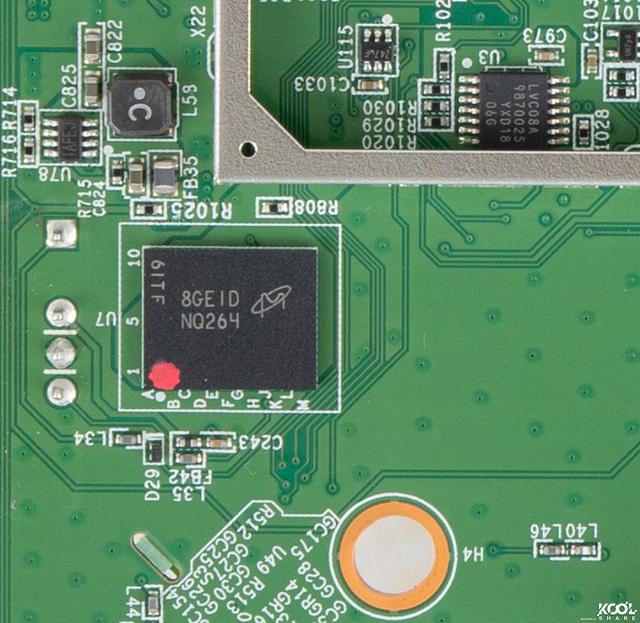

▲Flash芯片，来自镁光，容量大小为256MB

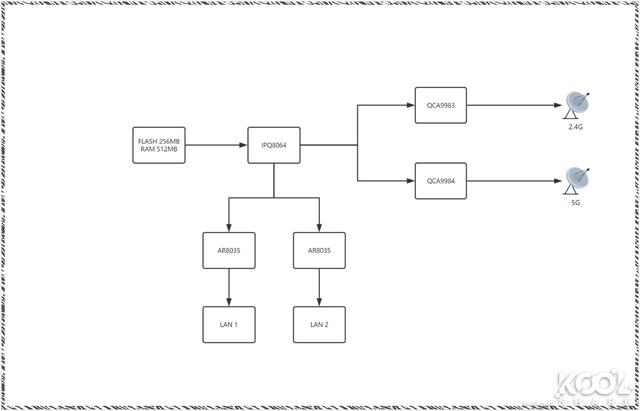

▲芯片简要示意图

固件

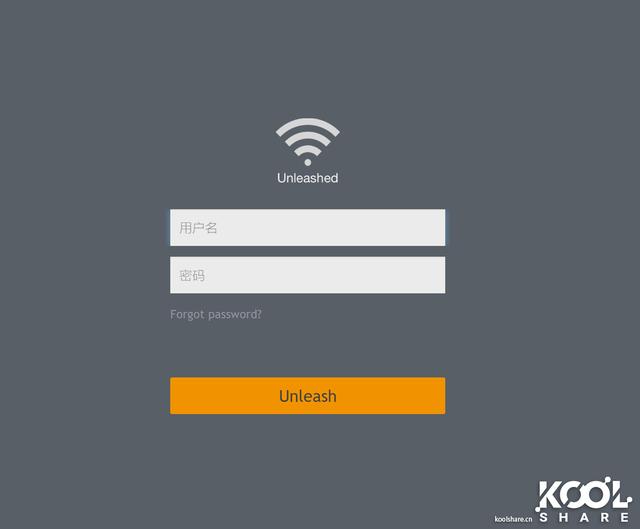

▲输入AP的IP地址就能进入控制器管理界面了

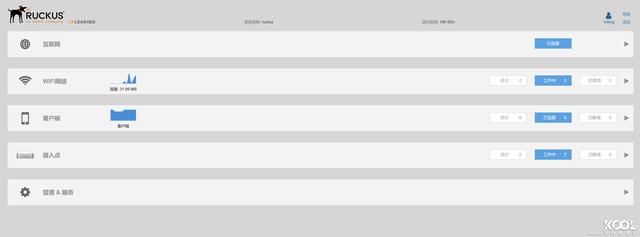

▲主界面非常简洁，一共有5个大类

▲互联网中可以查看当前的网络状态，查看AP的哪个端口在用

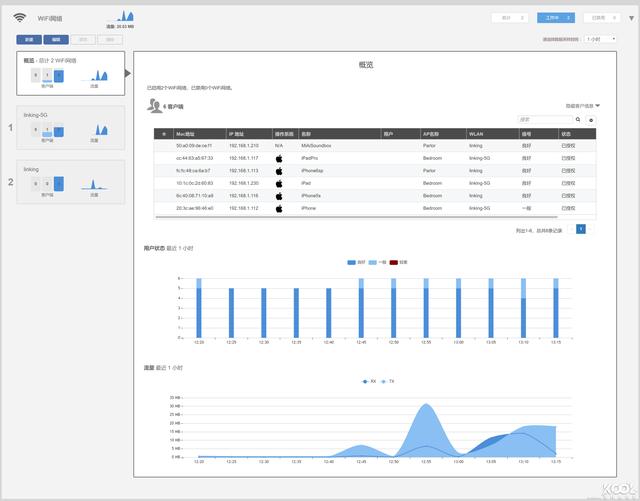

▲WiFi网络中可以查看当前连接到AP SSID的所有客户端。查看客户端数量，连接在哪一个SSID，又或者是当前客户端的工作状况是否良好，使用了多少流量

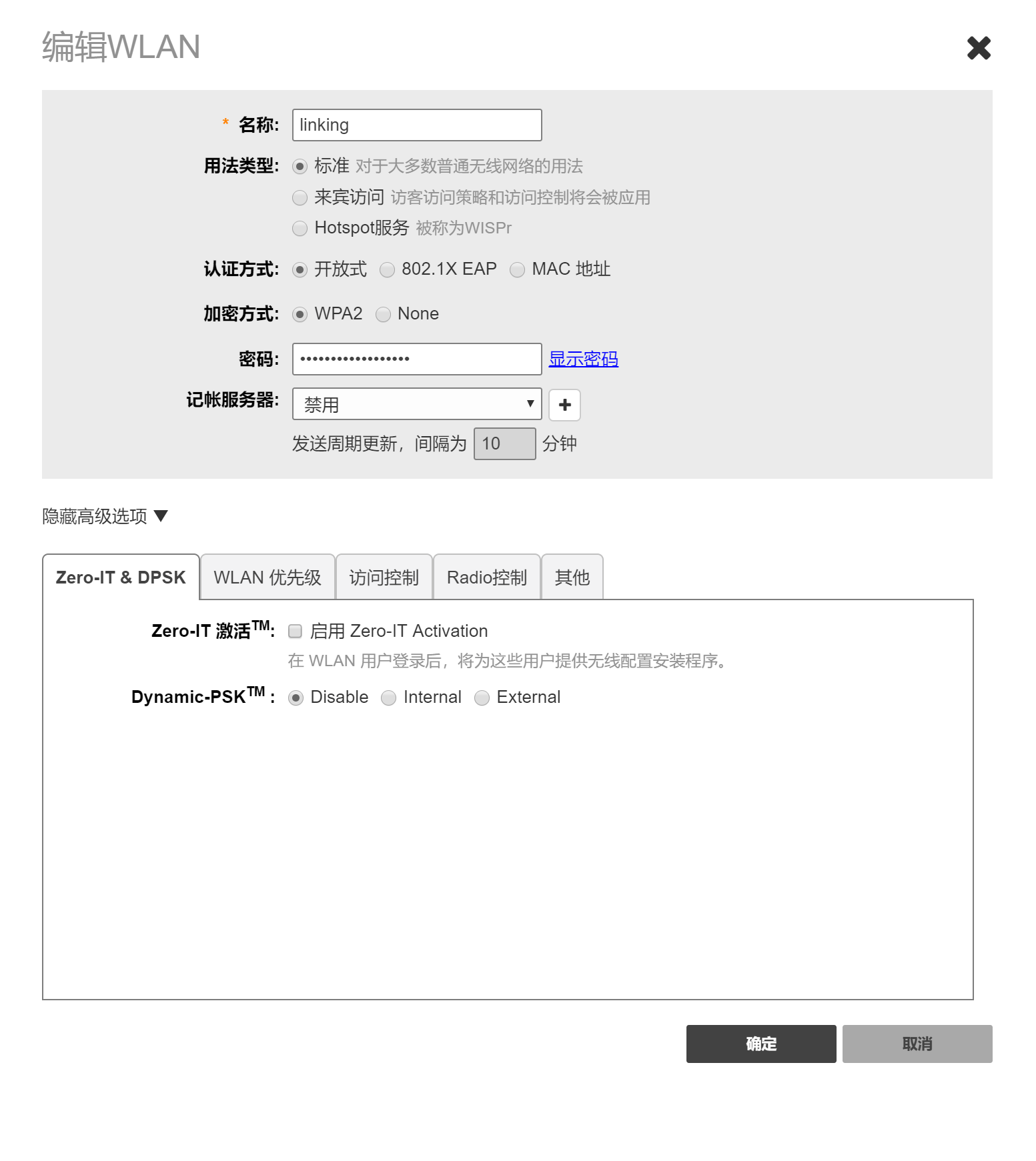

▲还可以对某个SSID进行单独的设置，我这里启用了两个SSID，分别对应2.4G和5G。上图所示的5G设置里，可以设置WLAN的优先级，如果AP的2.4G和5G频段使用同一个SSID时，可以引导双频客户端优先连接到5GHz频段上，使2.4GHz和5GHz 两个频段负载更均衡，保障网络性能。还可以启用802.11r快速漫游

▲当然了，2.4G频段也是自由配置的

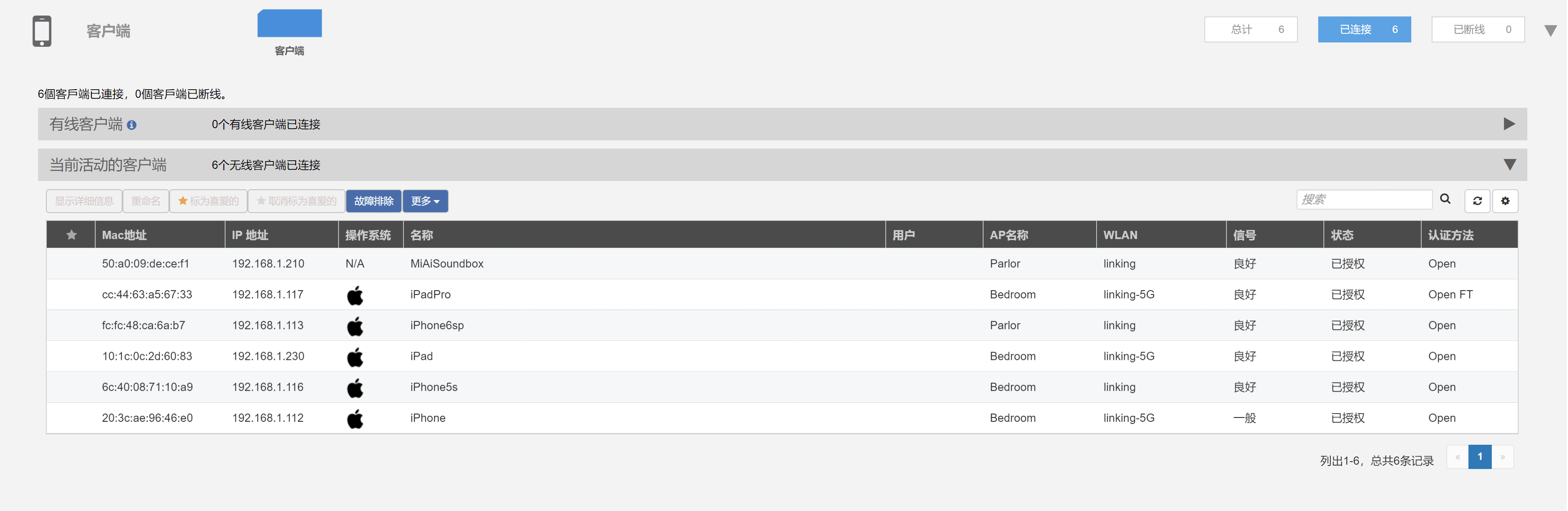

▲客户端中可以对连接到AP的所有客户端进行详细设定。可以重命名，禁止某一台设备访问互联网，又或者测试某一客户端连接到AP的速率

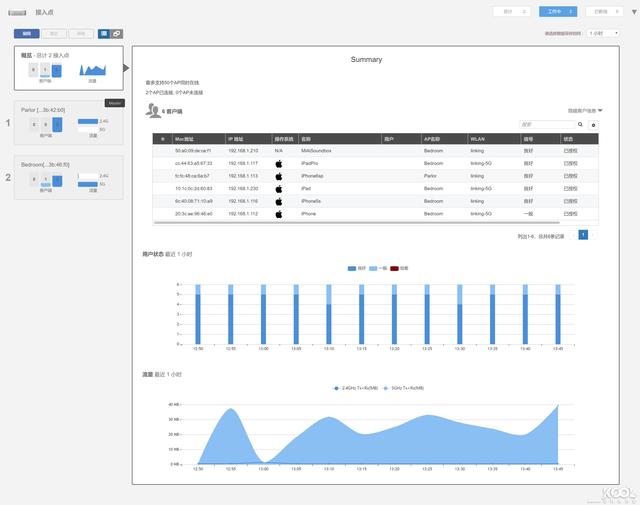

▲在接入点中可以看到当前的AP数量，哪一台AP是主AP，接入到AP组的客户端数量，连接在哪一个SSID，又或者是当前客户端的工作状况是否良好，使用了多少流量

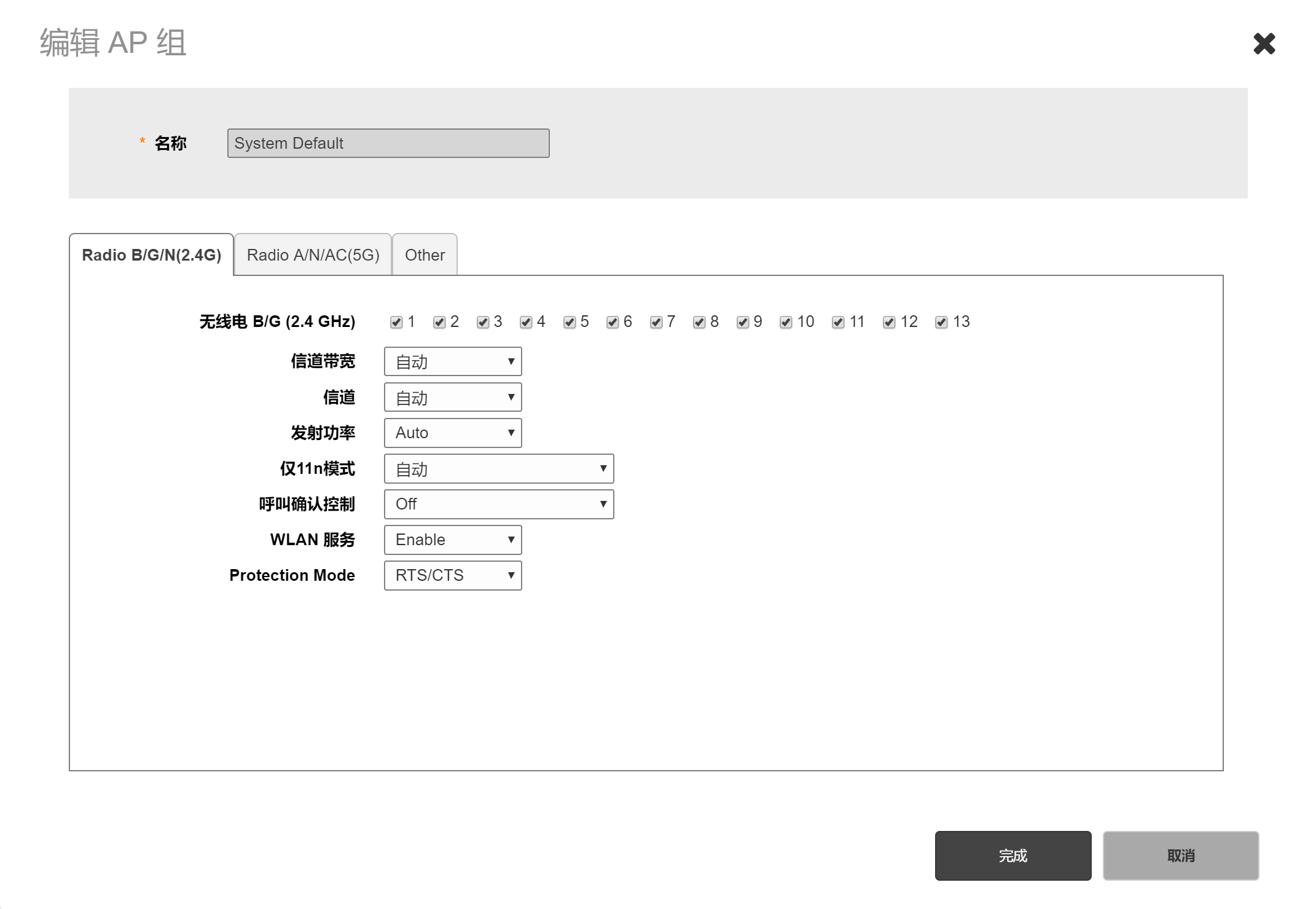

▲可以对AP组的2.4G和5G频段的信道，信道带宽进行自由设定，这里建议信道选择自动就行，如果手动选择固定信道，那么这个AP组内的所有AP都是同一个信道，会产生干扰。还可以设置允许多少客户端接入到AP组，开启或者关闭AP的LED灯，设定AP的供电协议等等

▲如果还要对某台AP进行个性化设置，可以进入这台AP的管理页面进行编辑。因为家中很多智能家居，尤其是扫地机器人，避免其扫地过程中进行漫游，我只给一台AP开放2.4G给智能家居使用，无需要高带宽，2.4G足矣。除此之外，我喜欢给AP设定固定IP地址，这样方便管理，省的每次都要登进路由器查看AP的IP地址

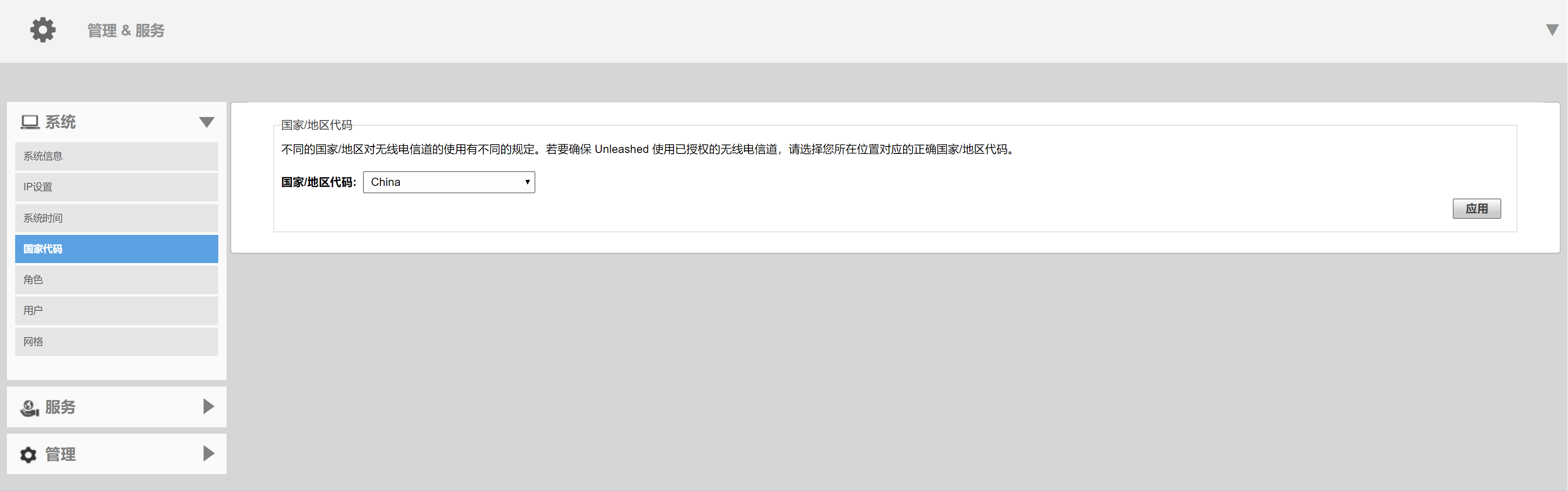

▲建议选择自己当地的国家地区，避免一些老旧设备因为信道不兼容而无法连接到WiFi。和网件华硕之类的不同，这里的地区并不能加强WiFi的发射功率，选择的地区不一样，可用的无线信道不一样而已

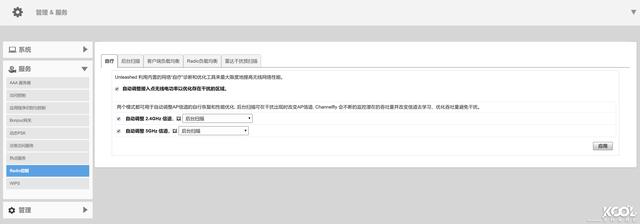

▲开启2.4G和5G后台扫描，让AP选择最优的信道。开启自动调整AP功率，以优化两台AP的WiFi覆盖重合区域

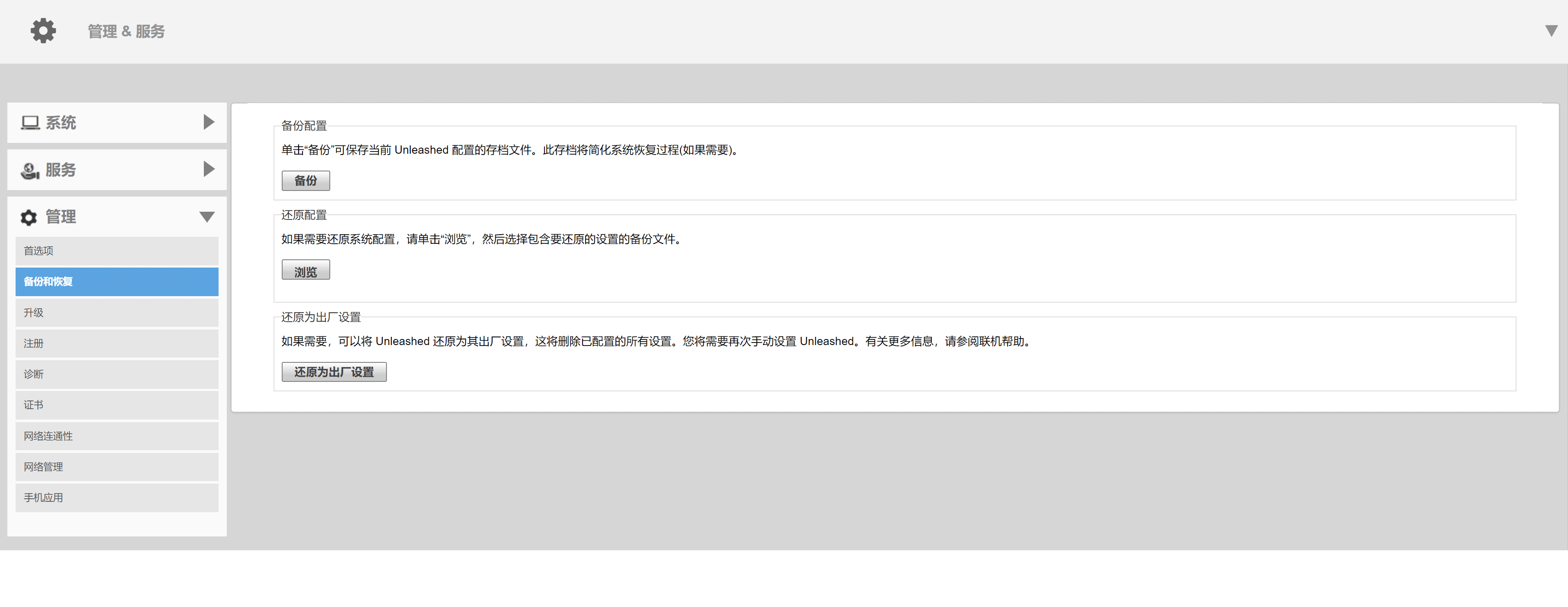

▲无论是升级AP固件，备份AP设置又或是还原出厂设置都很方便

性能测试

测试平台硬件部分：

PC1 网卡：Intel i350t2v2，PCE-AC88

PC2 网卡：Intel i350t2v2，PCE-AC88

软件：

Windows 10 Pro安装所有必选补丁，关系系统防火墙

Endpoint 9.50

IxChariot 6.70

本次测试使用了如下测试脚本：

High_Performance_Throughput.scr。此脚本用于测试最大传输带宽

先来了解下路由测试结果几个相关名词：

Throughput，即路由吞吐量，表示路由每秒能处理的数据量。此数据越高越好

测试环境：

测试选择在家中，模拟大家日常使用的真实情况

说明：

使用200.7.10.102.64固件，AP开启WPA2加密

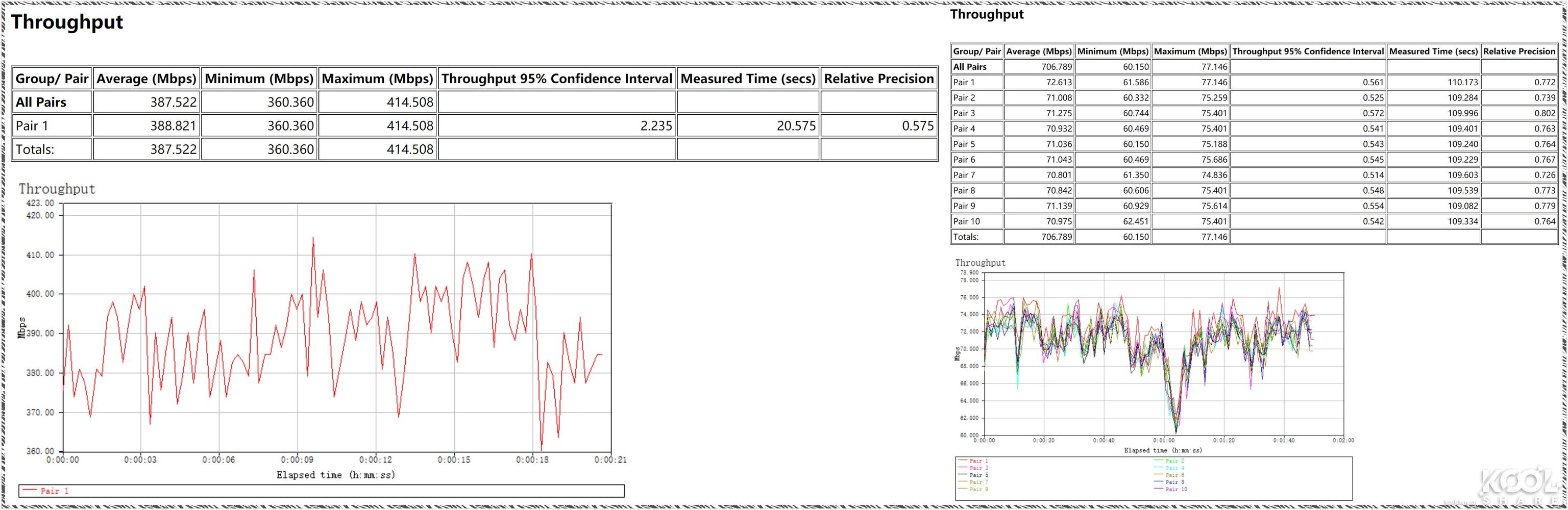

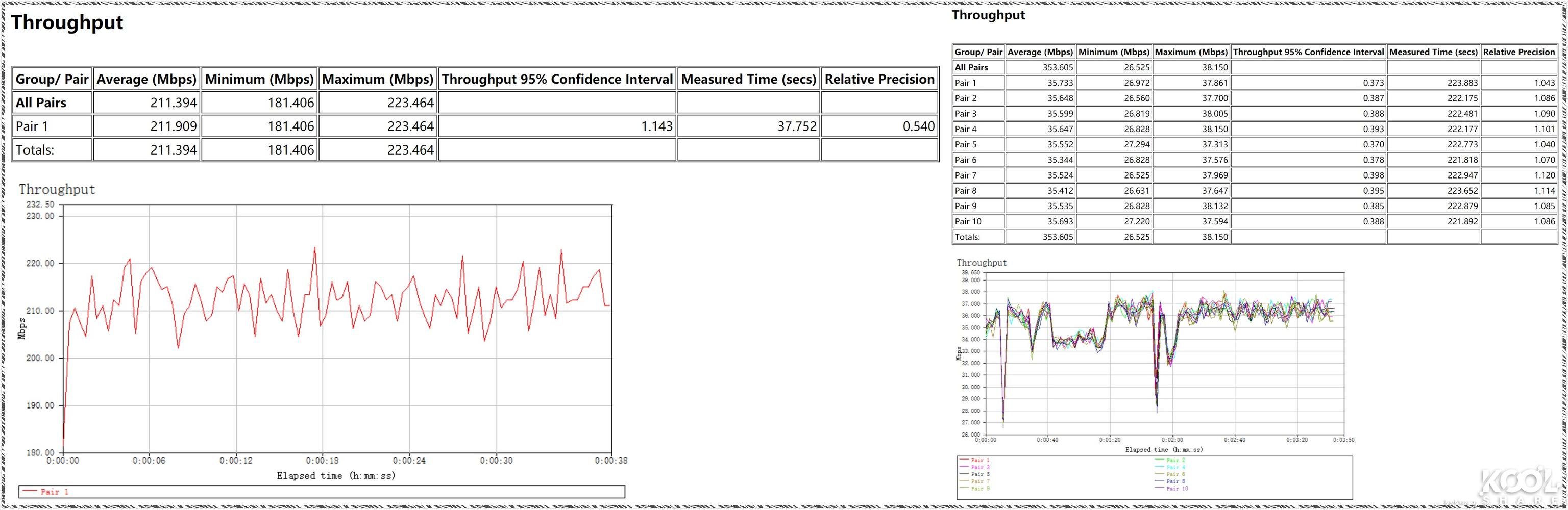

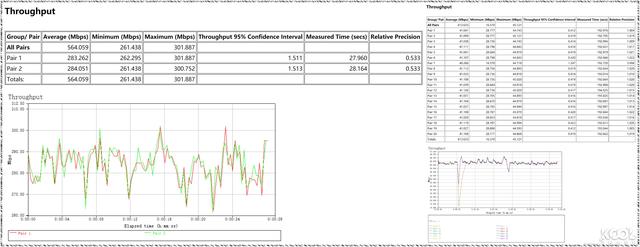

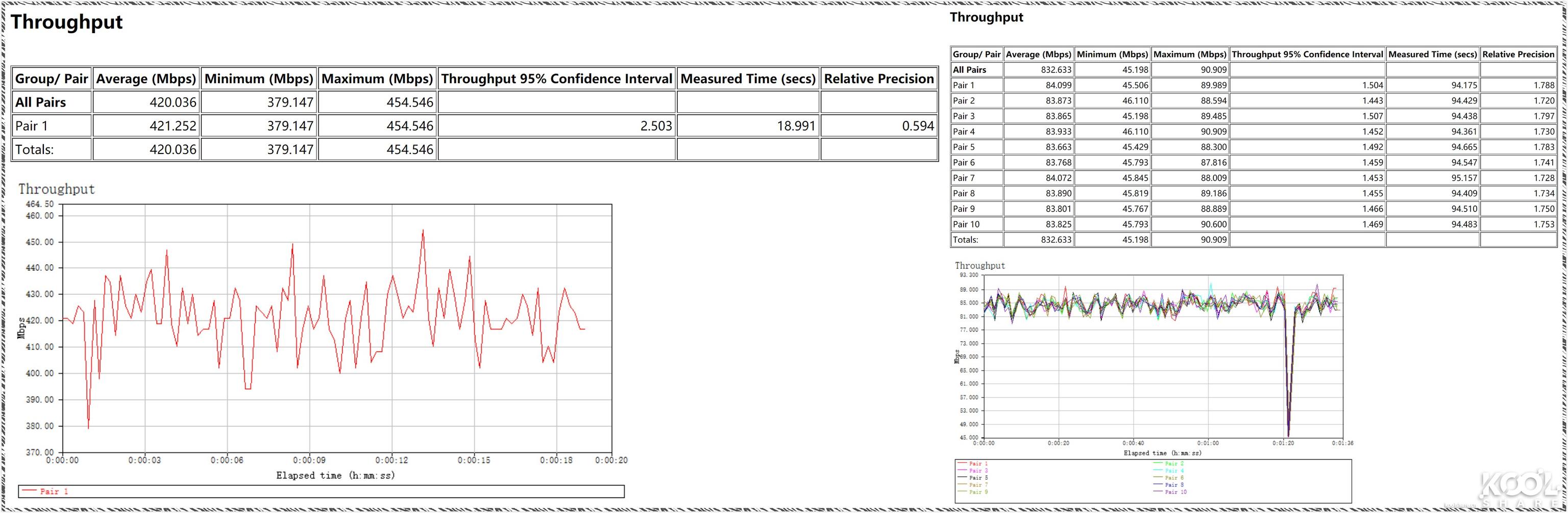

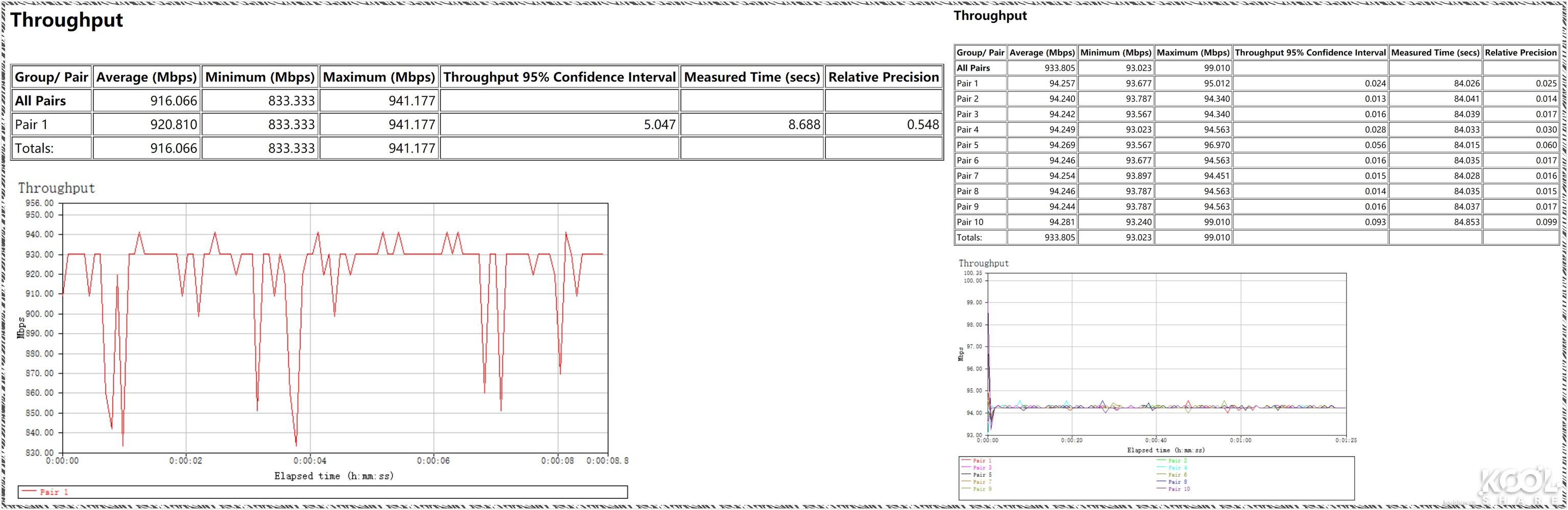

▲LAN TO LAN单向单线程和十线程

▲LAN TO LAN双向单线程和十线程

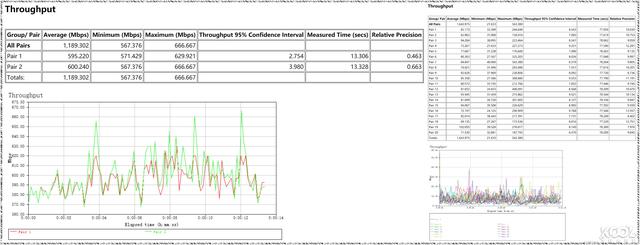

5G吞吐量测试。这里使用到的网卡是PCE-AC88和Intel i350t2v2

▲拓扑图

▲5G TO LAN上行单线程和十线程

▲5G TO LAN双向单线程和十线程

▲5G TO LAN下行单线程和十线程

▲5G TO 5G单向单线程和十线程

▲5G TO 5G双向单线程和十线程

▲数据汇总

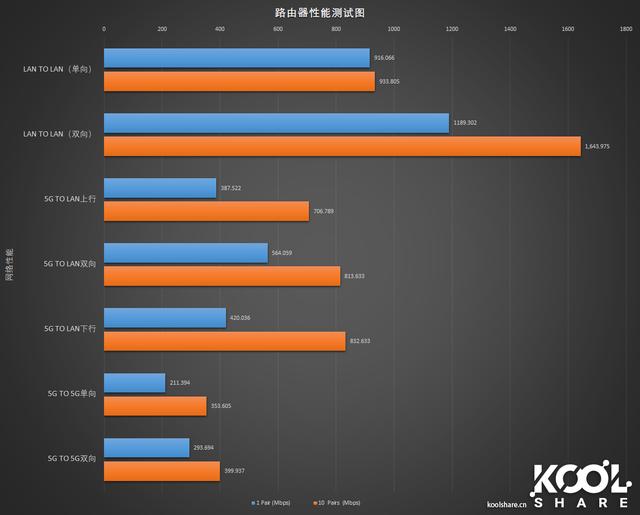

▲图表汇总

信号测试

▲测试环境为江苏电信百兆宽带，签约下行500M，上行50M

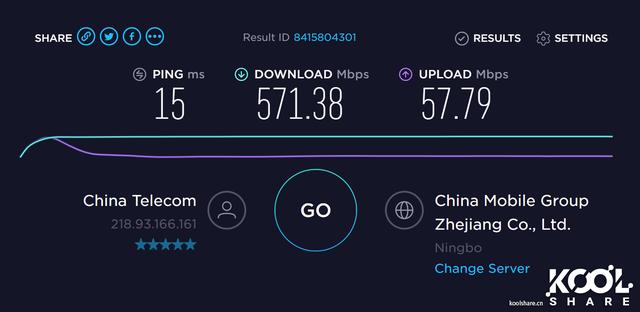

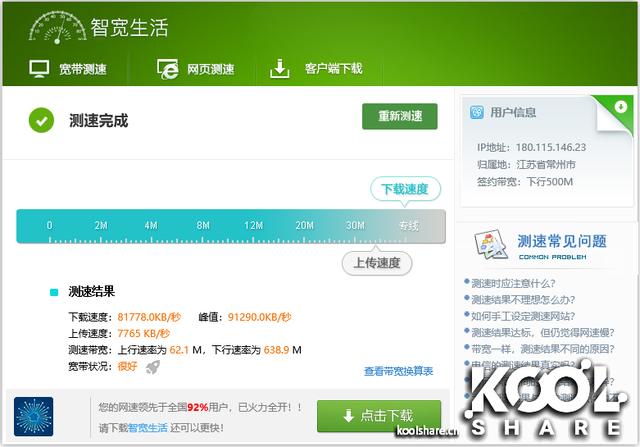

▲Speedtest测试

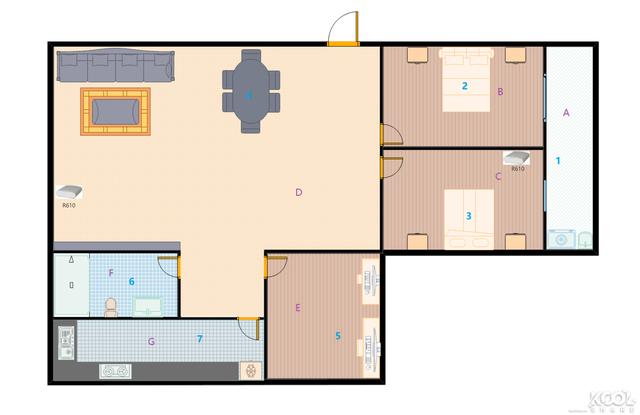

Ruckus R610位置已在上图标出，各房间大致面积说明

A:11平方米

B:15平方米

C:15平方米

D:40平方米

E:12平方米

F:5平方米(厕所区域，承重墙对信号质量的衰减有点厉害)

G:7.5平方米

测试工具为iPhone7，测试软件为Airport实用工具和Speedtest。测试之前将所有AP重启一遍

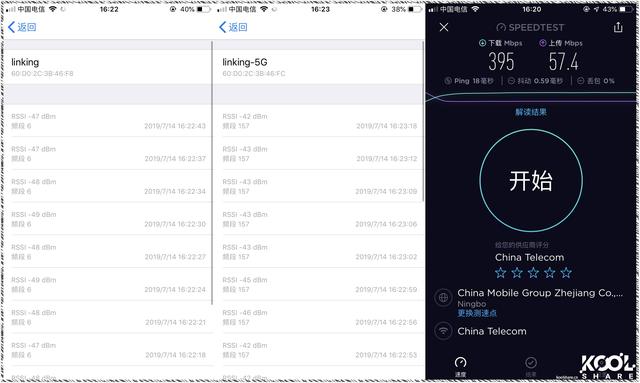

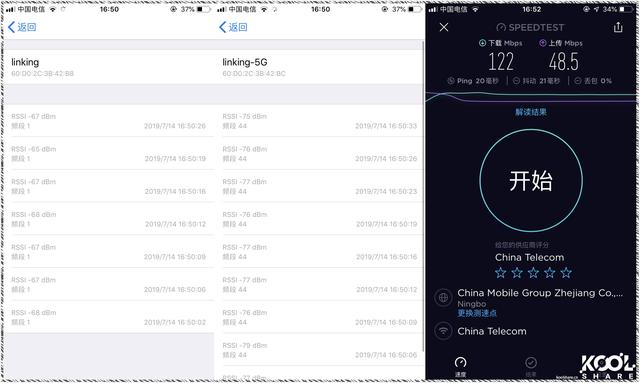

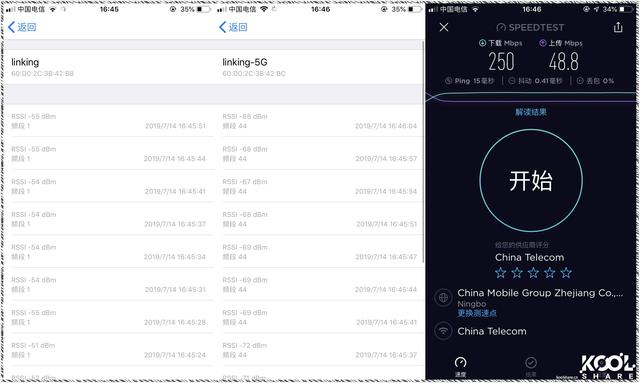

▲1号位置处2.4G、5G信号强度以及Speedtest测试

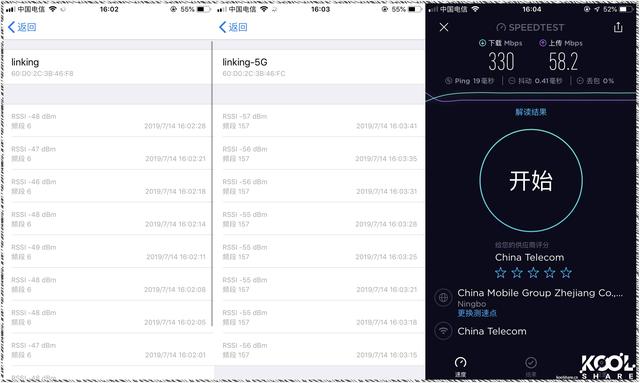

▲2号位置处2.4G、5G信号强度以及Speedtest测试

▲3号位置处2.4G、5G信号强度以及Speedtest测试

▲4号位置处2.4G、5G信号强度以及Speedtest测试

▲5号位置处2.4G、5G信号强度以及Speedtest测试

▲6号位置处2.4G、5G信号强度以及Speedtest测试

▲7号位置处2.4G、5G信号强度以及Speedtest测试

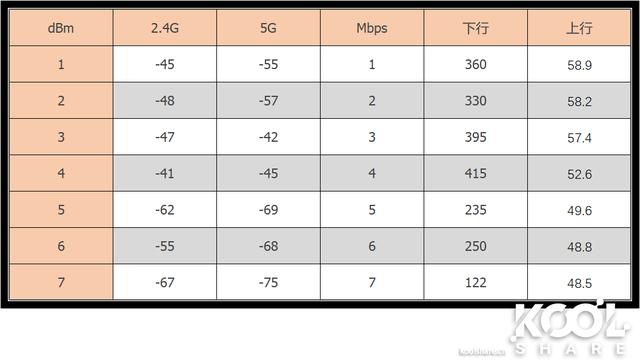

▲数据汇总

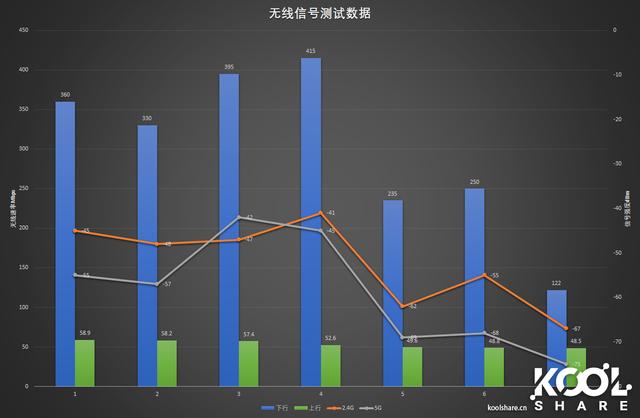

▲图表汇总

漫游测试

▲测试工具为S10，iPhone7，测试软件为WiFi魔盒。测试之前将所有设备重启一遍，漫游路线为A-B-D-E来回

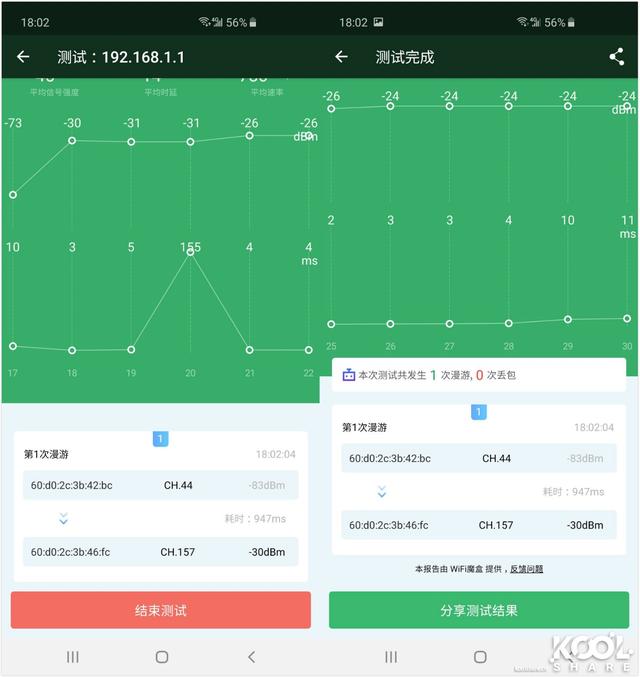

▲使用S10 ping网关，漫游路线为A-B-D-E，整个过程丢0个包，漫游1次，漫游切换时掉0个包

▲使用S10 ping网关，漫游路线为E-D-B-A，整个过程丢0个包，漫游1次，漫游切换时掉0个包

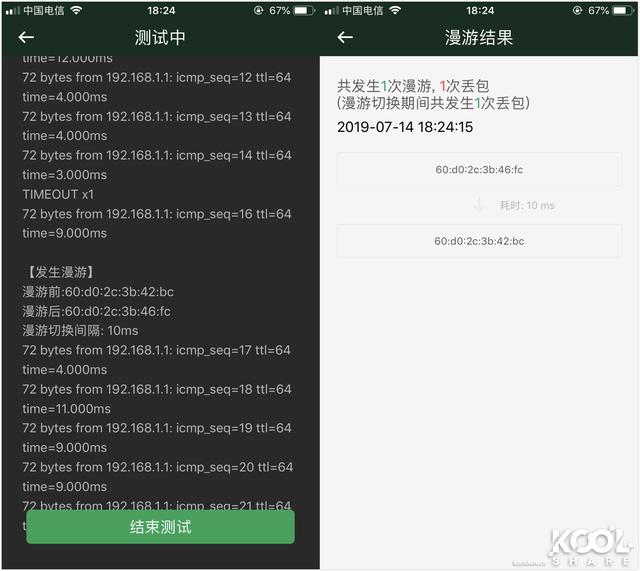

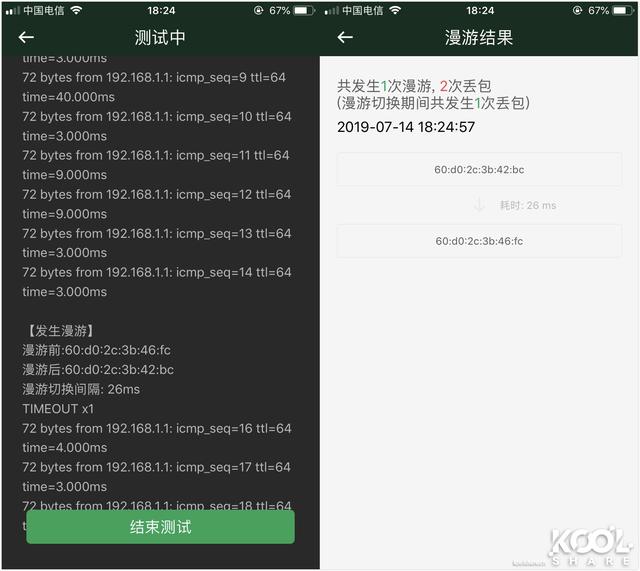

▲使用iPhone7 ping网关，漫游路线为A-B-D-E，整个过程丢2个包，漫游1次，漫游切换时掉1个包

▲使用iPhone7 ping网关，漫游路线为E-D-B-A，整个过程丢1个包，漫游1次，漫游切换时掉1个包

总结

Ruckus R610是一款3x3:3射频链和串流的Wave2 AP。采用高通IPQ8064+QCA9983+QCA9984硬件方案，吞吐量良好，做工优秀。漫游结果来看，采用高通硬件的安卓系统表现还是要优于苹果iOS，漫游即玄学，好了我们二手区见
