三菱的PLC跟西门子PLC类似，可以用在工控上也可以用在数控上，他们不同于FANUC。经常关注我的朋友应该知道，本人从事是数控机床电气方面的工作，那么自然而然本人精通的就是与数控系统有关的知识。

一个人能力再大，也不可能将所有的都精通，我们只需要将我们工作中用到的知识精通即可，所以如果你想学习数控发那面的知识，那么可以添加我的微信好友(799309212)，如果你想学习工控方面的可以添加从事工控方面的朋友，对于PLC程序方面，做过项目的人给出来的经验是最有价值的，书本上仅仅是介绍知识，而往往实际中用到的技巧才可以更容易吸收。

学习PLC，实践操作比什么都重要，如果你心中都没有任何想法，而且不去通过一些操作来验证自己的想法，我相信，你永远停留在很想学习，但是永远学不会的层次。

学习都是需要工具的，比如学习PLC，你要么利用实际带有硬件的PLC，要么就是使用电脑上的仿真软件，比如FANUC的NC GUIDE PRO 软件，三菱的GX-Simulator(本公众号中发送GX8即可免费获取三菱的编程软件以及仿真软件。)

能力的提升就是从无到认知、到理解、最后熟练应用的过程，今天本篇文章介绍下利用三菱仿真软件仿真一个简单PLC的过程。

(1)启动编程软件GX Developer，创建一个新工程。

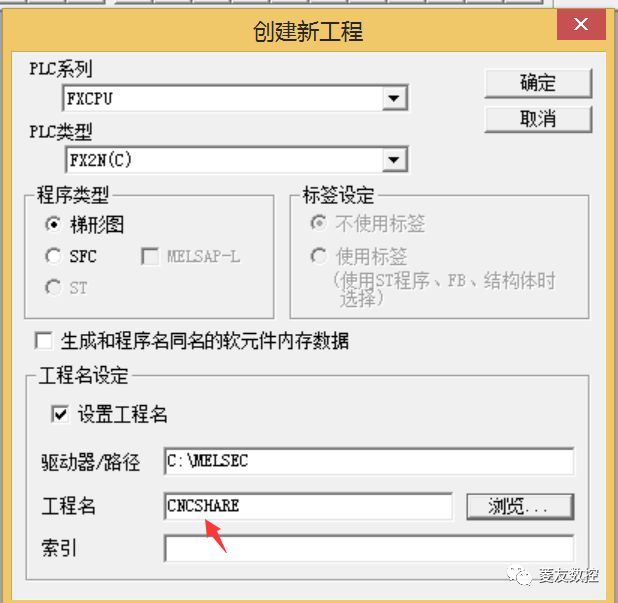

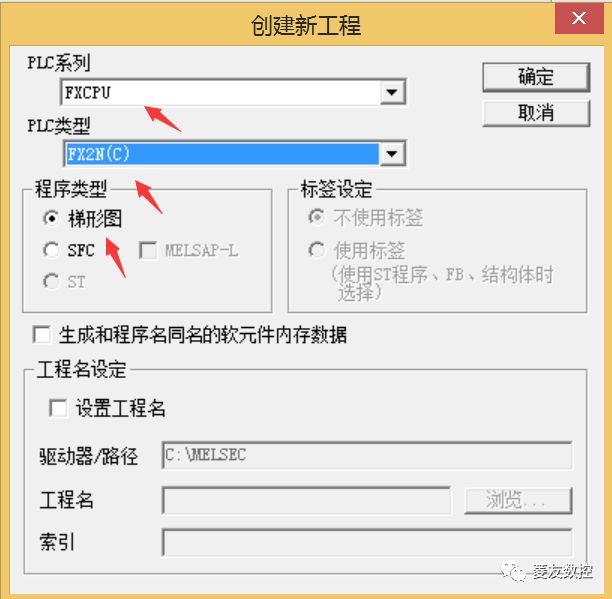

选择PLC类型，输入工程名字，然后点击确认。

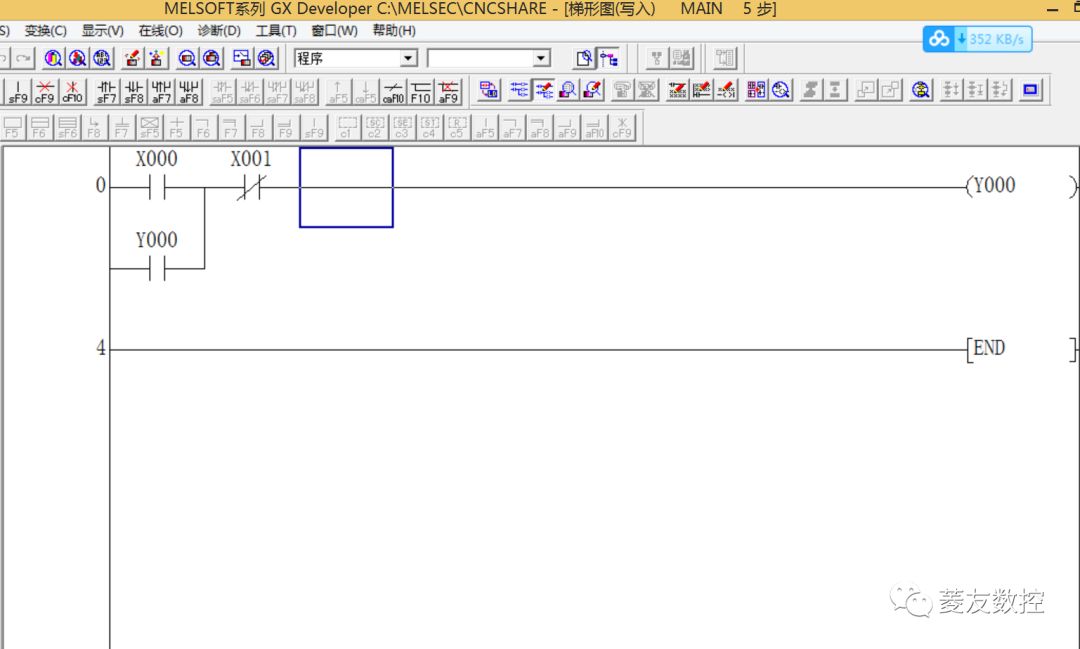

(2)编写一个简单的梯形图。

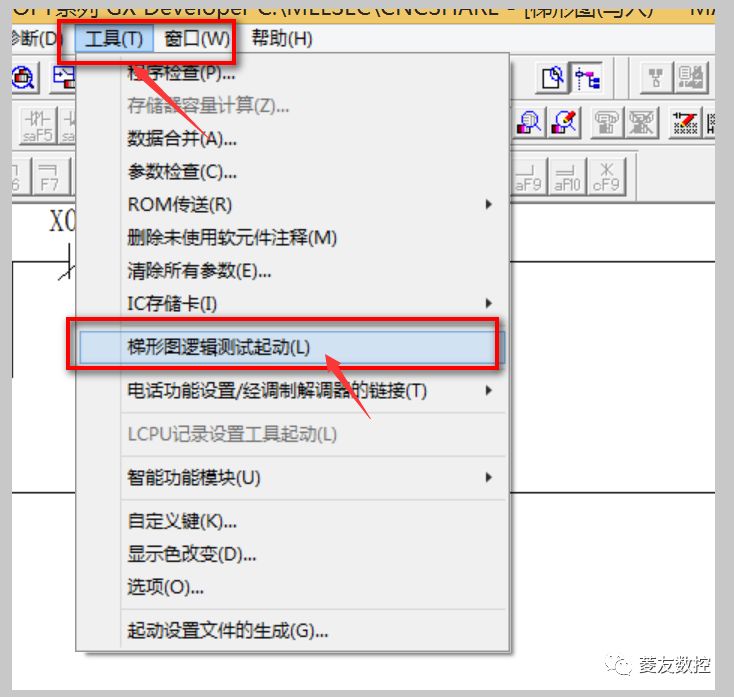

(3)可以通过菜单栏启动仿真。

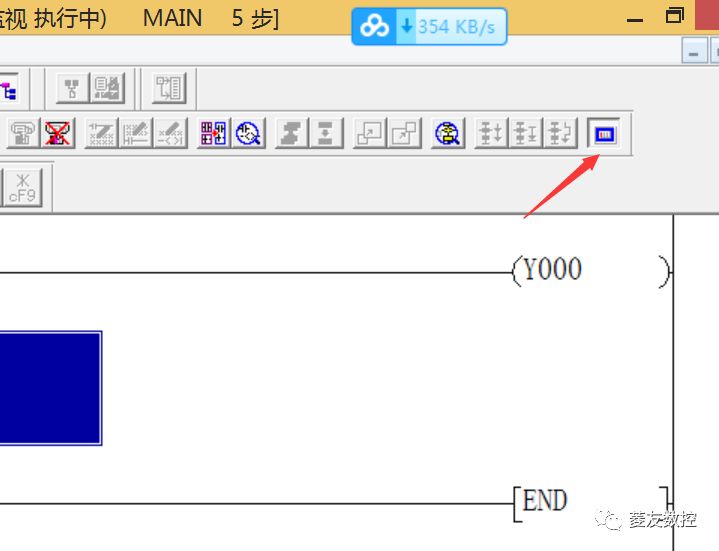

(4)也可以通过快捷图标启动仿真。

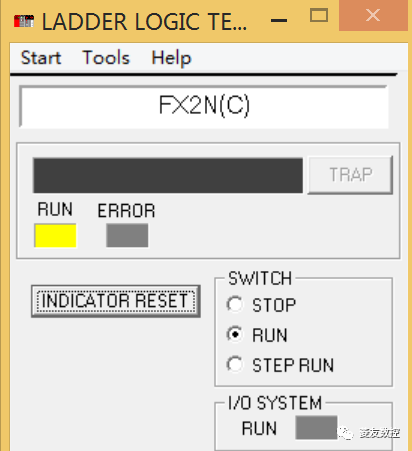

(5)上面两种方式都可以启动仿真，这个小窗口就是仿真窗口，显示运行状态，如果出错会有中文说明。

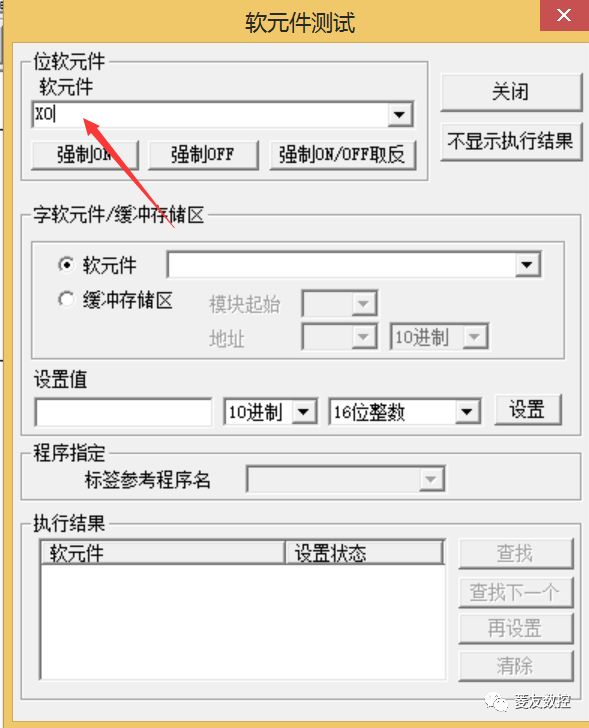

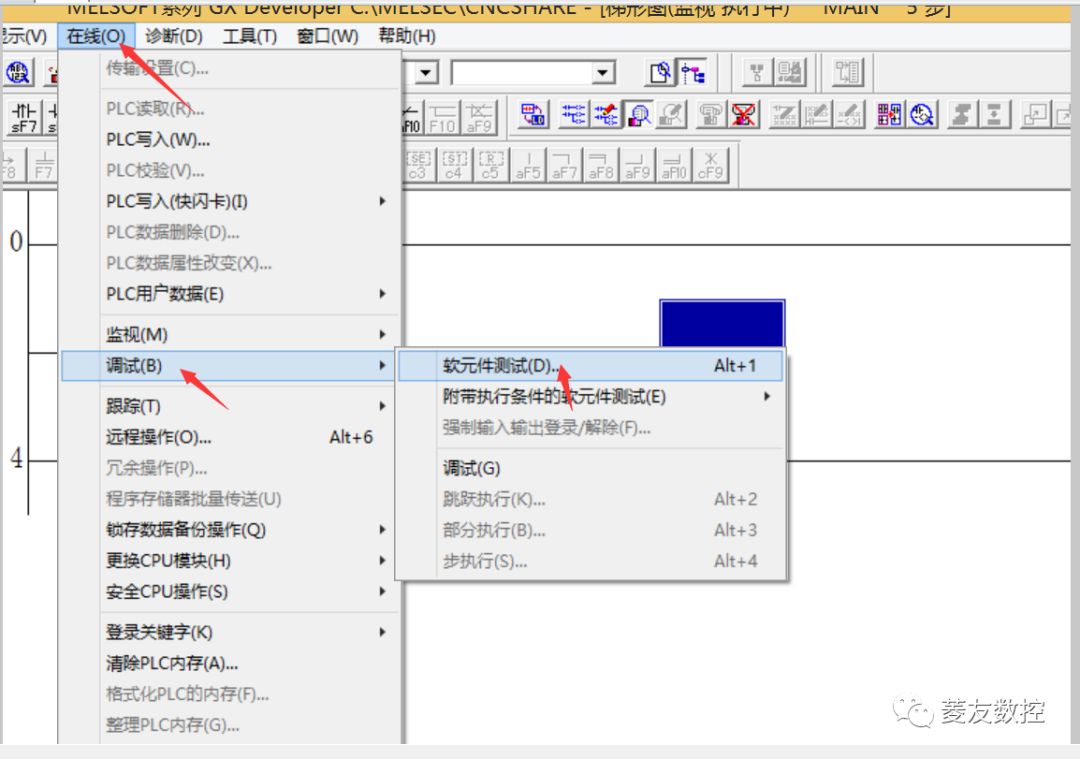

(6)并且可以通过软件元件测试来强制一些输入条件ON

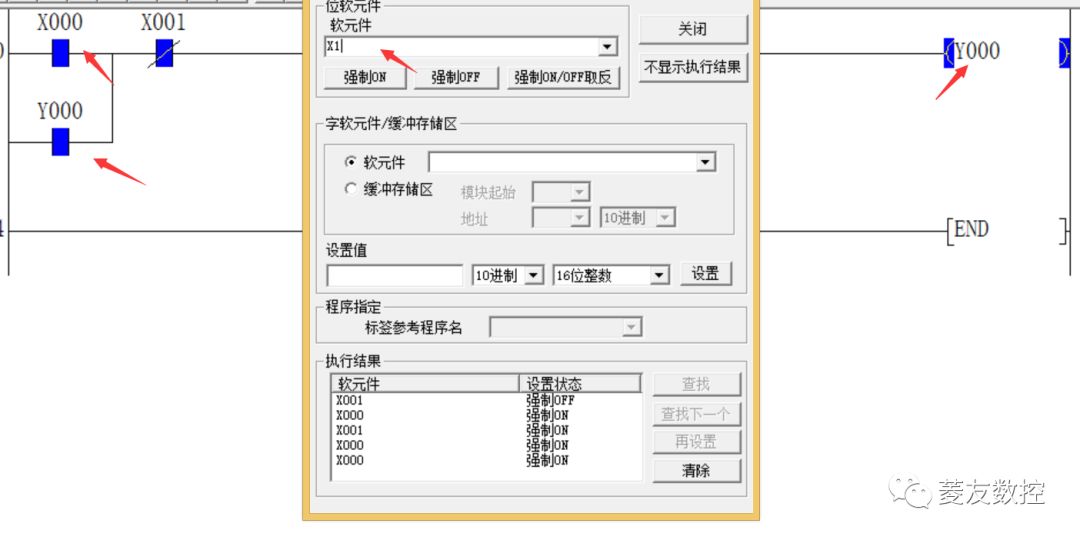

(7)对X0强制ON，这时程序已经开始运行。

    今天的教程就到这里，如果你已经安装了以上GX软件和仿真软件，那么就可以自己测试下这个操作步骤，因为我也是边学习边截图，这样理解更深刻，教程写完了，也就学会了。

   以上的PLC逻辑很简单，就是完成了一个按键的输入接通一个输出，一个按键的断开停止线圈的输出，如果你有联想力，你是否可以将以上的梯形图理解成一个电动机通过一个启动按钮启动、一个停止按钮关闭呢？
